Witam. W tym manualu zajmiemy się montażem rolet przeciwsłonecznych w drzwiach tylnych A4 B8 sedan/avant oraz wymianą tapicerek boczków. Na wstępie chciałbym powiedzieć, że oczywiście najprostszym sposobem na zamontowanie rolet, jest kupienie gotowych tapicerek z roletami i ich podmiana. Niestety, ze względu na różnice w budowie tapicerek, potrzebna jest nam oryginalna tapicerka pod roletę - dawca. Jak sami wiecie, kupowanie używek nie zawsze oznacza że kupimy towar wysokiej jakości i często zdarza się tak, że zakupione tapicerki wyglądają gorzej niż nasze własne, mają połamane zaczepy lub są innego koloru itp.itd.

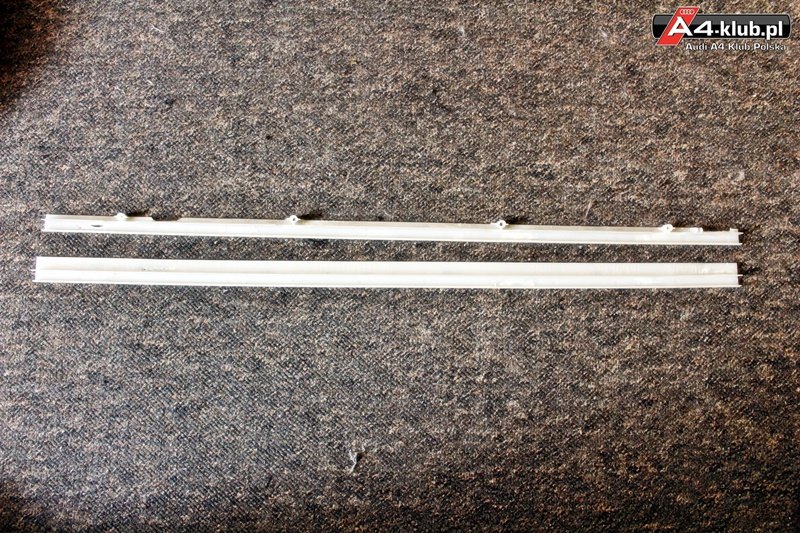

Tapicerki różnią się między sobą białym elementem plastikowym po wewnętrznej stronie, do którego przykręcona jest roleta.
Tapicerka bez rolety
Tapicerka z roletą
Zamontowanie rolet to około 4-5 godzin pracy. Narzędzia jakie będą potrzebne:
- dremel lub inne temu podobne urządzenie
- nóż do tapet
- taśma papierowa samolepka
- długopis lub ołówek
- wkrętak torx
- zestaw łopatek do zdejmowania tapicerek
- lutownica lub zgrzewarka do plastików
Spis części gdyby ktoś chciał się bawić w kupowanie gratów luzem:
Roleta przeciwsłoneczna drzwi tylnych SEDAN
8K5 861 333, A, B, D - strona lewa
8K5 861 334 D - strona prawa
Roleta przeciwsłoneczna drzwi tylnych AVANT
8K9 861 333 C - strona lewa
8K9 861 334 A, C - strona prawa
Nakładka rolety (plastik) AVANT i SEDAN
8K0 860 379 B - strona lewa
1DH - szary achat
1GK - beż kamut
6PS - soul (czerń)
8K0 860 380 B - strona prawa
1DH - szary achat
1GK - beż kamut
6PS - soul (czerń)
Uchwyt mocowania rolety przeciwsłonecznej (w ramce drzwi) SEDAN i AVANT
8K5 861 789 A - strona lewa
8K5 861 790 A - strona prawa
Blachowkręt z łbem soczewkowym do uchwytu mocowania rolety (potrzebujemy 4 szt)
N 106 566 02

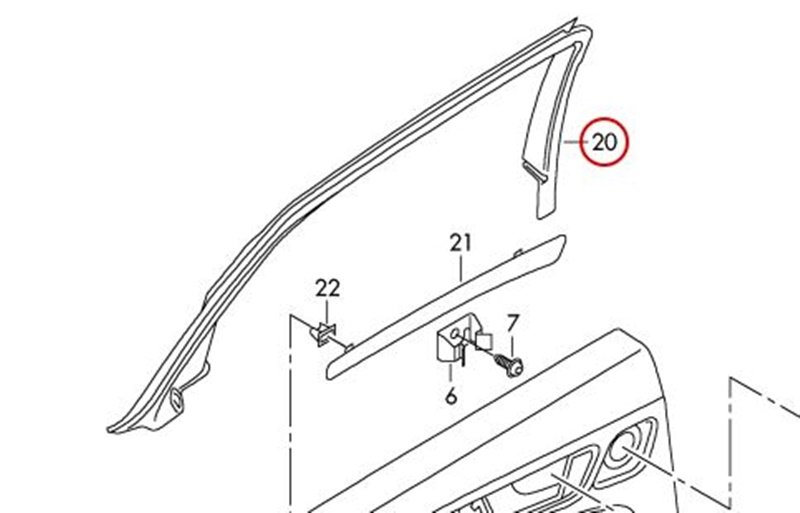

Gdyby komuś nie chciało się bawić w wycinanie otworów podaję numery plastikowych ramek drzwi tylnych:
AVANT
8K9 867 671 A - strona lewa z otworem na wieszak rolety przeciwsłonecznej
8K9 867 672 A - strona prawa
SEDAN
8K5 867 671 A - strona lewa
8K5 867 672 A - strona prawa
Na początek przystępujemy do zdemontowania tapicerki drzwi. Następnie demontujemy tapicerkę ramki okna (plastik na ramce okna) będzie to potrzebne do wycięcia otworu na wieszak rolety, plastik jest wciśnięty w uszczelki, trzeba go delikatnie i powoli wyciągnąć, jeśli zrobimy to nieudolnie lub zbyt szybko po prostu nam pęknie.

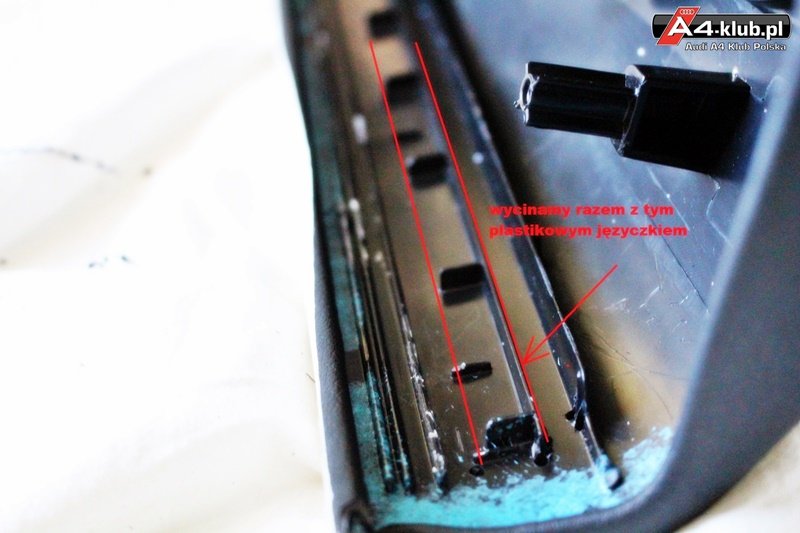

Przystępujemy do wycinania otworu w tapicerce drzwi pod roletę. Rysunek pokazuje wymiary otworu oraz gdzie należy ciąć.

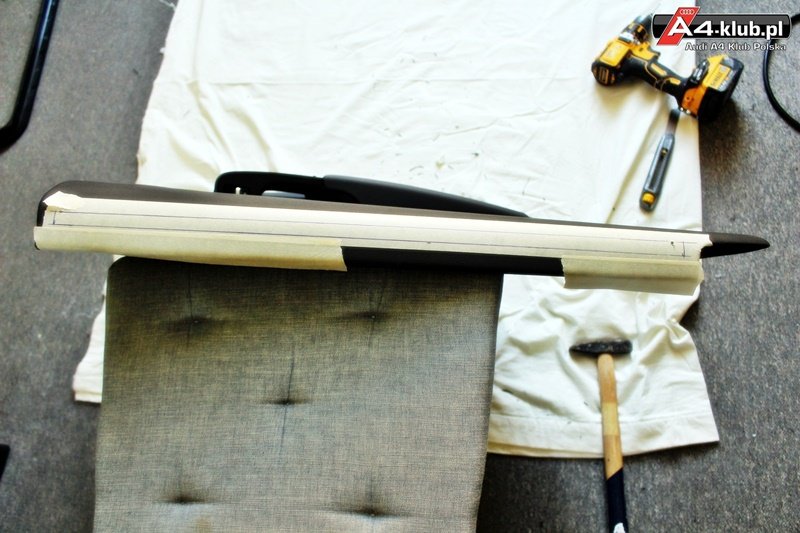

Naklejamy sobie taśmę papierową i odrysowujemy na niej kształt otworu wedle wymiarów.

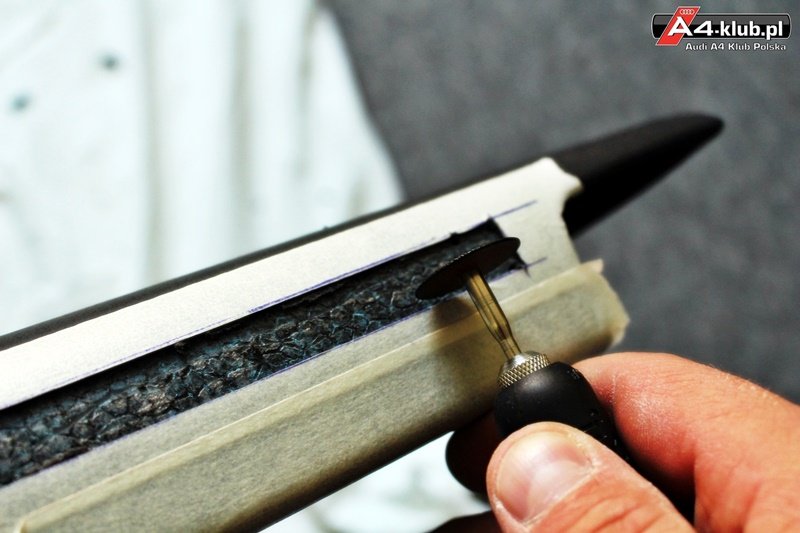

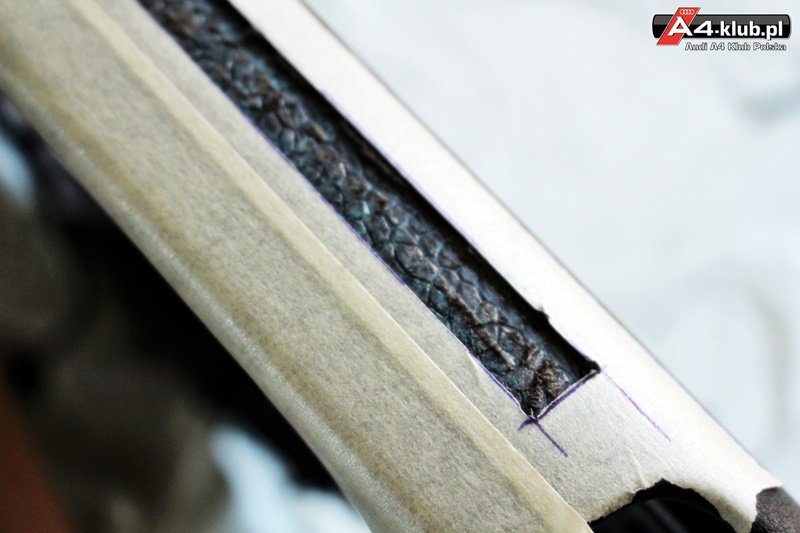

Następnie wycinamy nożem do tapet (lub innym ostrym) po narysowanych liniach kształt otworu i zrywamy skajkę, ułatwi nam to później wycinanie dremelkiem.

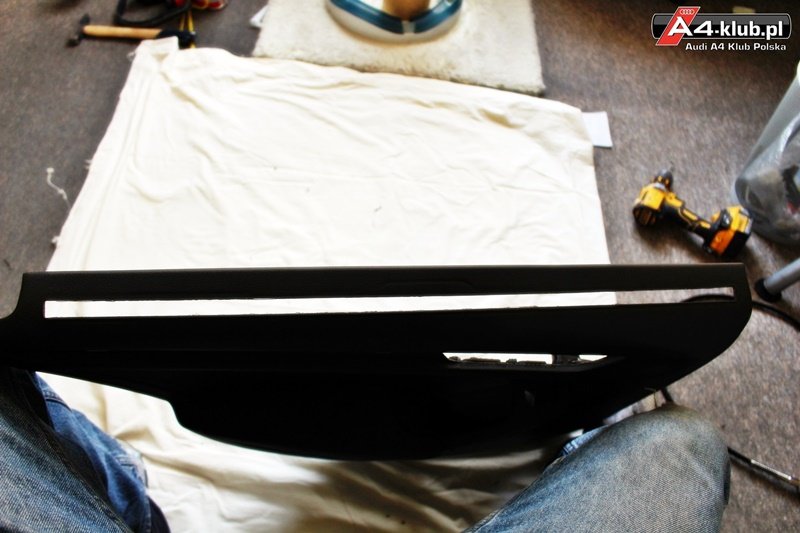

Tak wygląda po wycięciu.

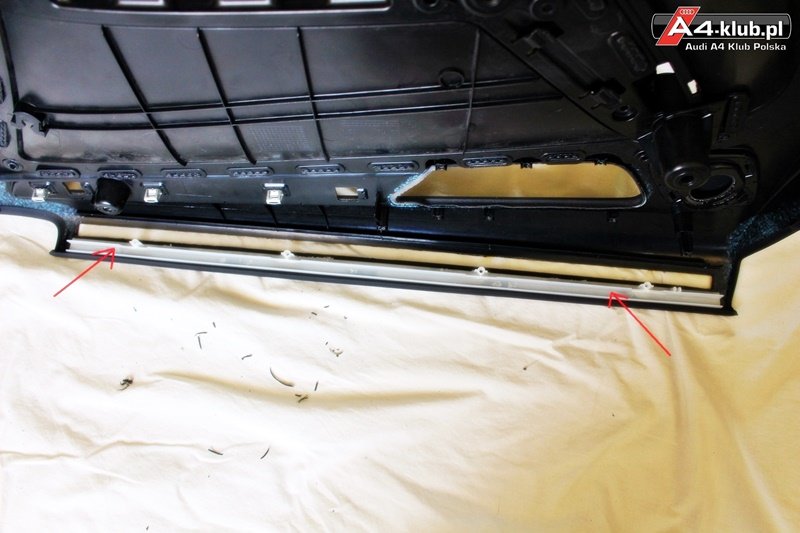

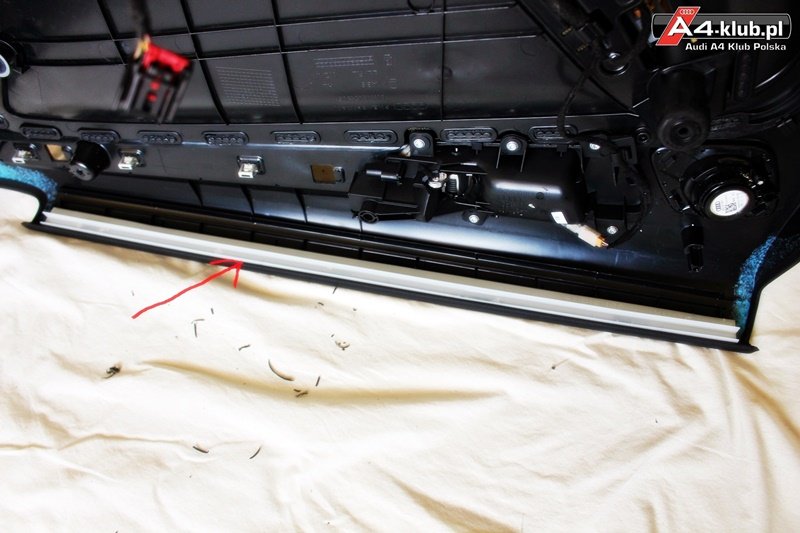

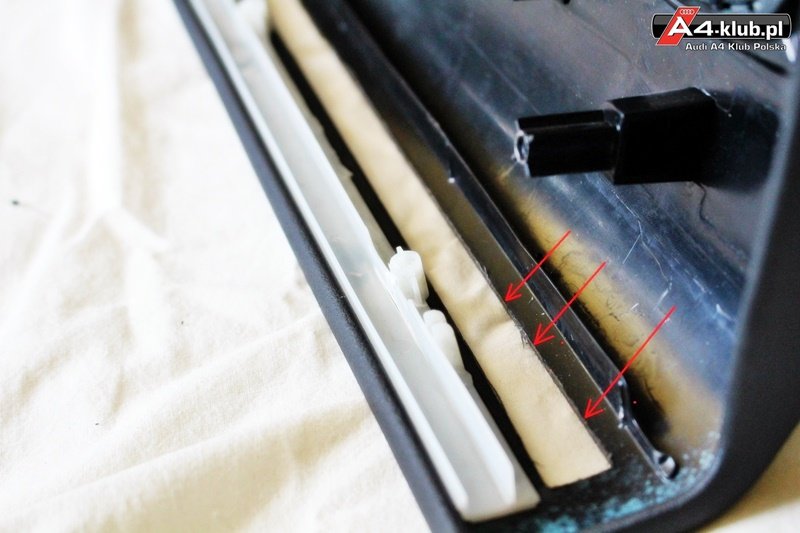

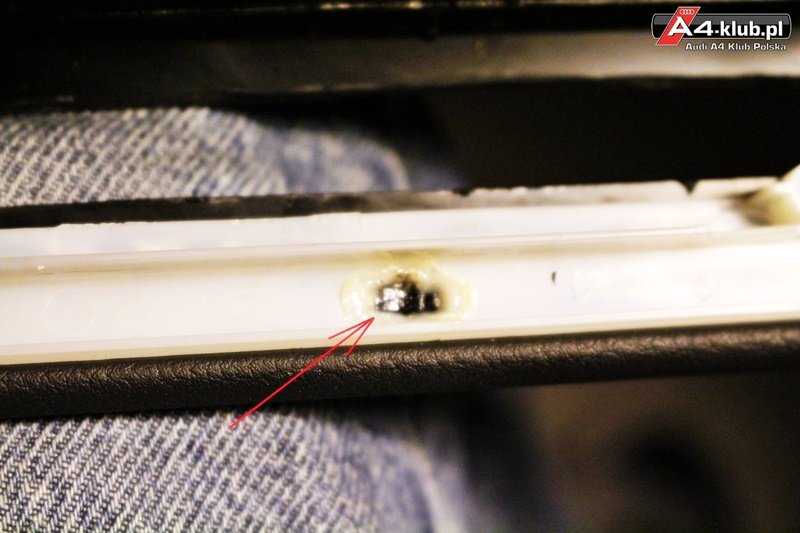

Kolejną czynnością jest przyklejenie białego plastiku do naszej tapicerki. Ja kleiłem na super glue i dodatkowo dla pewności zgrzałem w kilku miejscach lutownicą.

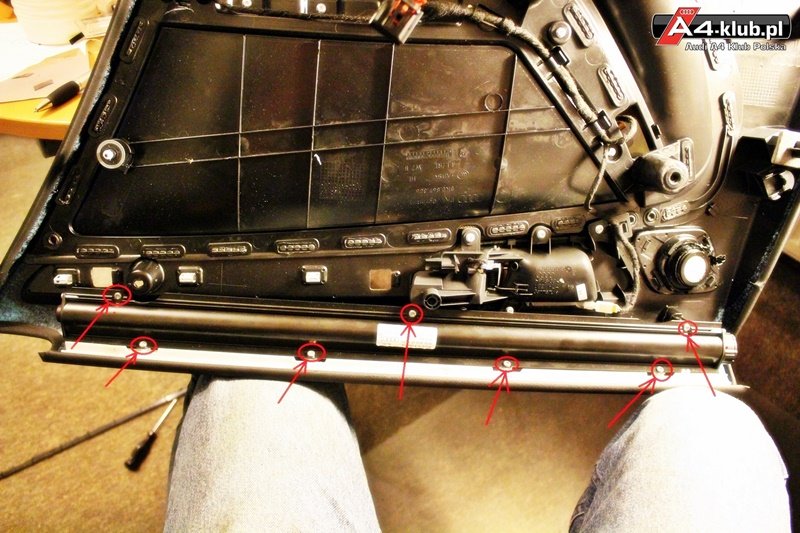

Nasza tapicerka jest gotowa do montażu rolety. Najpierw przykręcamy roletę (w sumie 7 wkrętów)

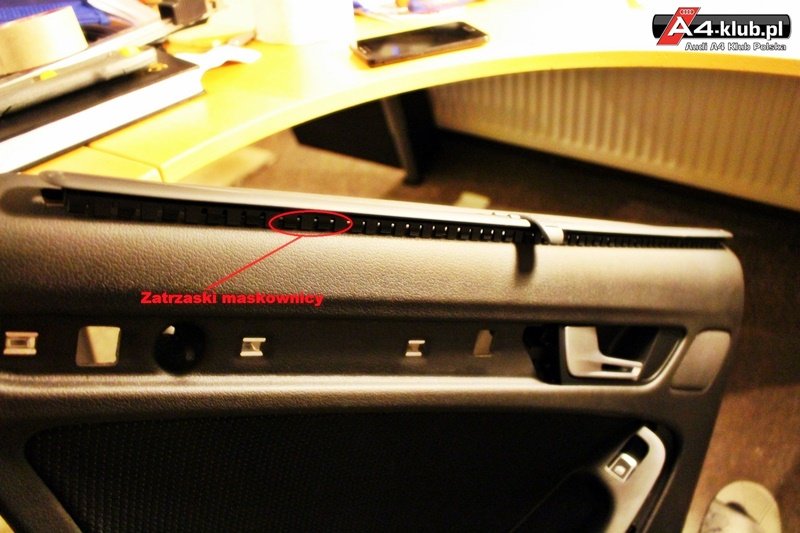

Po przykręceniu rolety zakładamy z drugiej strony maskownicę rolety. Maskownica wchodzi na wcisk w obudowę blaszaną rolety (coś w rodzaju klik-system)

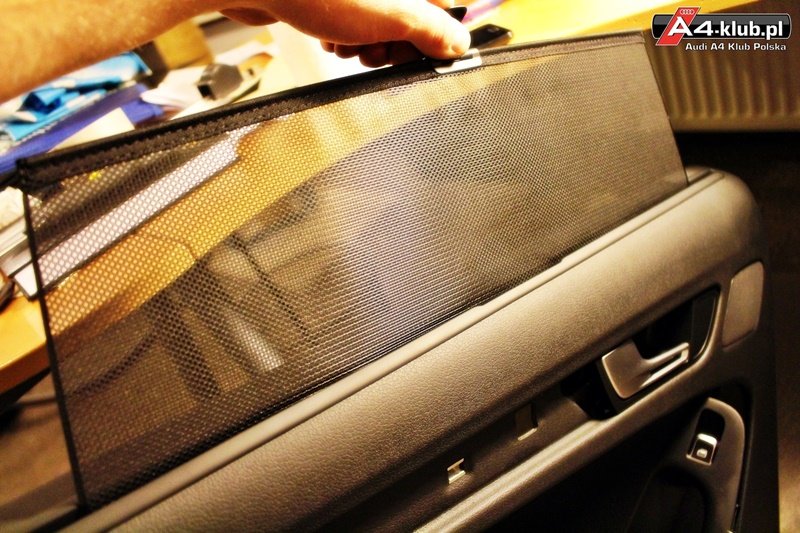

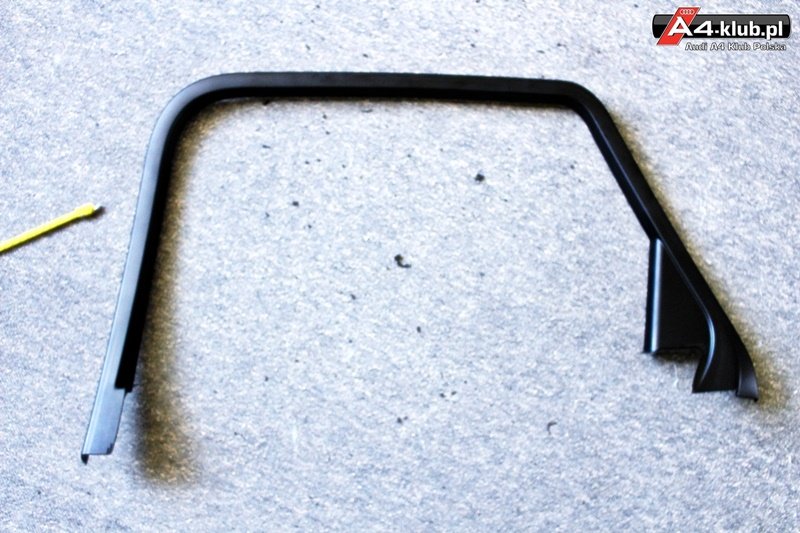

Tapicerka jest już gotowa i zmontowana. Teraz przystępujemy do wycięcia otworów w tapicerkach ramki okna na wieszaki rolety.

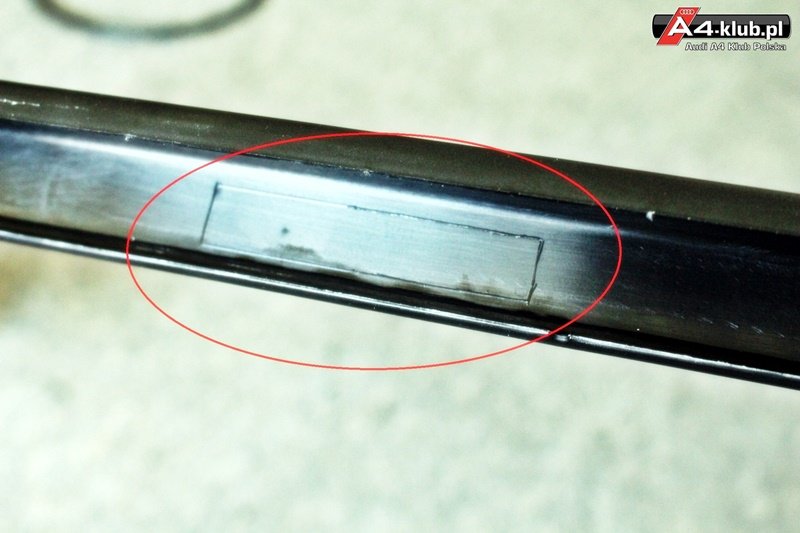

Po wewnętrznej stronie tej ramki znajduje się zaznaczone miejsce gdzie powinien się znajdować otwór na wieszak. Ale UWAGA!!!, ja wyciąłem według tych oznaczeń i prawa ramka wyszła idealnie, niestety w lewej ramce minąłem się o pół otworu, nie bardzo wiem dlaczego, najprawdopodobniej fabryka strzeliła byka i źle zaznaczyli, w związku z tym proponuję wycinać po wcześniejszych przymiarkach na samochodzie.

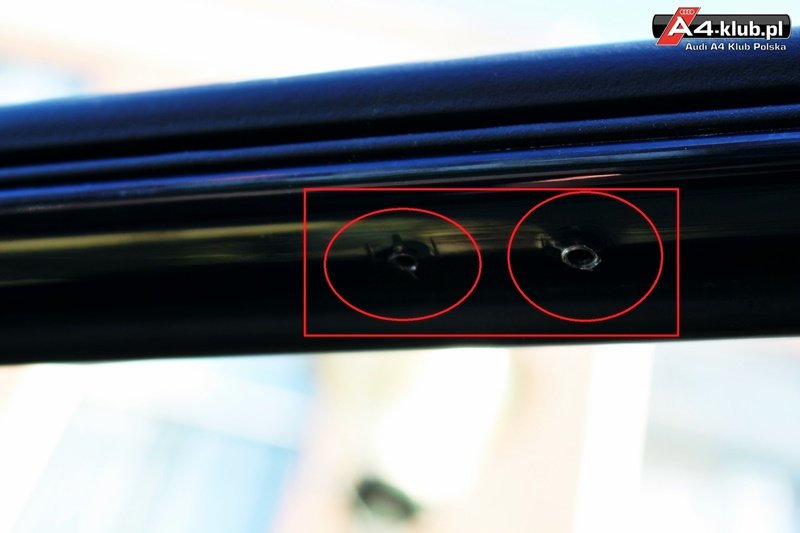

W stalowej ramce okna znajdują się natrasowane miejsca na otwory do przymocowania wieszaka
Kupiłem nowa ramkę z ori otworem i okazuje się że faktycznie otwór w lewej ramce jest przesunięty względem oznaczeń o 4,5 cm, dlaczego tak to wymyślili ?? pojęcia nie mam chyba żeby utrudnić życie nam rezaczom

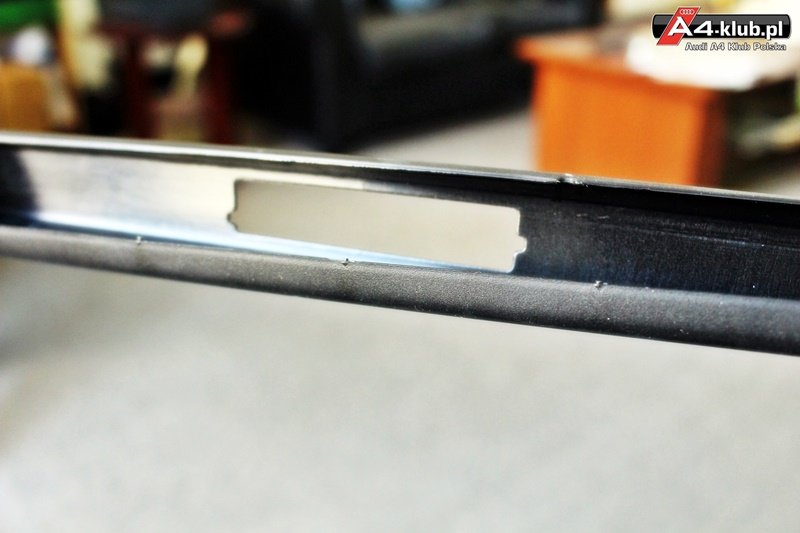

tak wygląda ori wycięcie

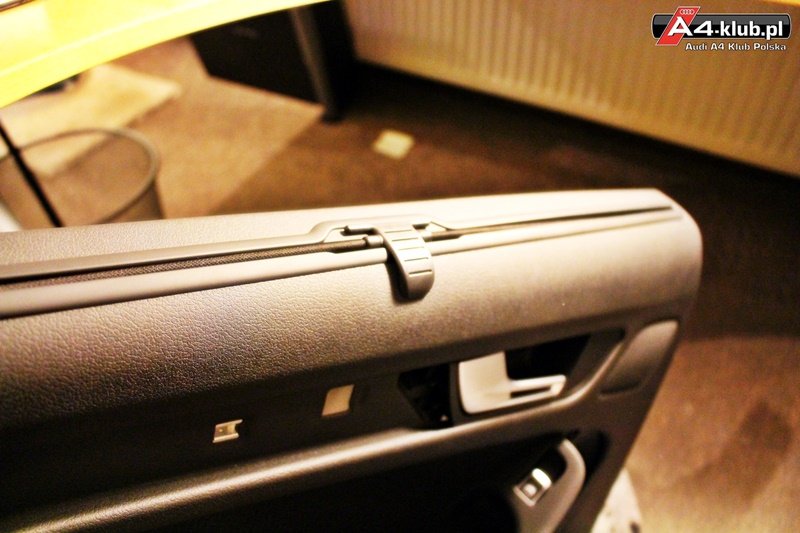

Po wycięciu otworów zakładamy ramki i mocujemy wieszak rolety przykręcając wkrętami. Następnie zakładamy tapicerki i możemy cieszyć się roletkami w słoneczne dni.
