kostka tuner radia MMI 3G wejście t12w

[daniell-gda 6]

może ktoś mi podpowie od czego jest wejście B i C 12 pin

B - Multi-pin connector, 12-pin (T12w) 17 - NF in, left-side (low frequency) 18 - NF in, earth (low frequency) 19 - NF in, diag (low frequency) 21 - NF diag (low frequency) 22 - NF (–) (low frequency) from pre-fitted components for mobile phone installation 23 - NF in, right-side (low frequency) 24 - NF in, screen earth (low frequency) 27 - NF screen earth (low frequency) 28 - NF (+) (low frequency) from pre-fitted components for mobile phone installation

C - Multi-pin connector, 12-pin 29 - Headphones output 1 (diag) 31 - Headphones output 1/2 (diag) 34 - Headphones output 2 (diag) 35 - Headphones output 1 (left) 36 - Headphones output 1 (earth) 37 - Headphones output 1 (right) 38 - Headphones output 2 (left) 39 - Headphones output 2 (earth) 40 - Headphones output 1 (right)

Edytowane 26 Października 2015 przez daniell-gda

[wrclaguna 342]

B - Złącze 12-stykowe (T12w)


17 - NF-In, strona lewa
18 - NF-In, masa
19 - NF-In Diag
21 - NF Diag
22 - NF (-) instalacji do telefonu komórkowego
23 - NF-In, strona prawa
24 - NF-In, masa ekranu
27 - NF, masa ekranu
28 - NF (+) instalacji do telefonu komórkowego

C - Złącze 12-stykowe


29 - Wyjście słuchawkowe 1 Diag
31 - Wyjście słuchawkowe 1/2 Diag
34 - Wyjście słuchawkowe 2 Diag
35 - Lewe wyjście słuchawkowe 1
36 - Wyjście słuchawkowe 1, masa
37 - Prawe wyjście słuchawkowe 1
38 - Lewe wyjście słuchawkowe 2
39 - Wyjście słuchawkowe 2, masa
40 - Prawe wyjście słuchawkowe 1

[mike265 1]

B - Złącze 12-stykowe (T12w)

17 - NF-In, strona lewa

18 - NF-In, masa

19 - NF-In Diag

21 - NF Diag

22 - NF (-) instalacji do telefonu komórkowego

23 - NF-In, strona prawa

24 - NF-In, masa ekranu

27 - NF, masa ekranu

28 - NF (+) instalacji do telefonu komórkowego

C - Złącze 12-stykowe

29 - Wyjście słuchawkowe 1 Diag

31 - Wyjście słuchawkowe 1/2 Diag

34 - Wyjście słuchawkowe 2 Diag

35 - Lewe wyjście słuchawkowe 1

36 - Wyjście słuchawkowe 1, masa

37 - Prawe wyjście słuchawkowe 1

38 - Lewe wyjście słuchawkowe 2

39 - Wyjście słuchawkowe 2, masa

40 - Prawe wyjście słuchawkowe 1

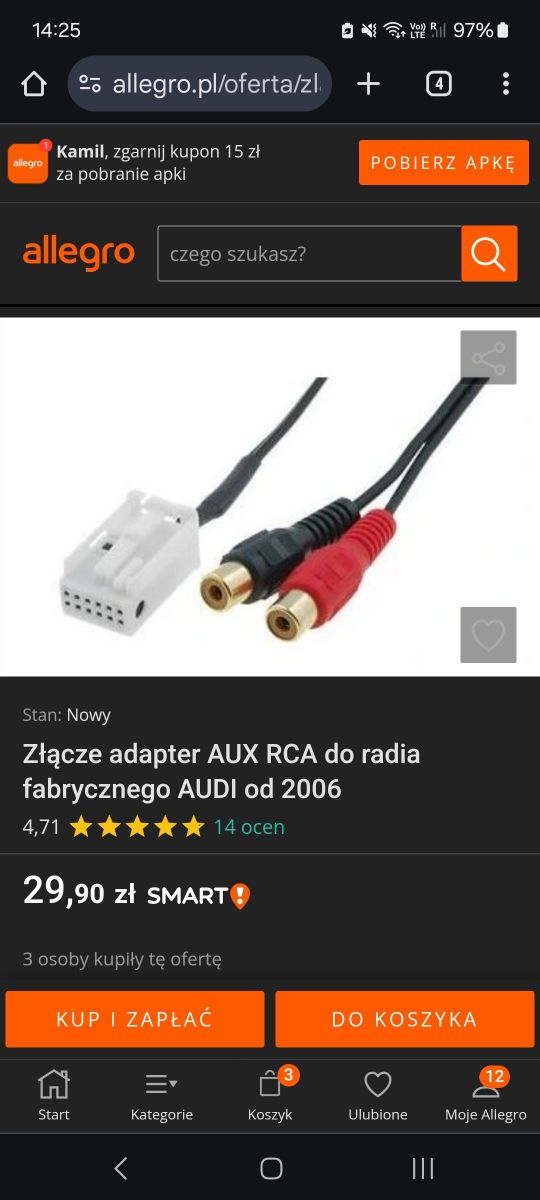

Panowie a czy z tego złącza da się wyciągnąć sygnał "low" subwoofera?

Chce podpiać nieoryginalny wzmacniacz z subwooferem i potrzebuje sygnał low bo w moim wzmaku nie mam wejścia "high".

Wiem że jest opcja kupić konwerter high-low za 20 zł ale prostrzym i mniej stratnym rozwiązaniem byłoby po prostu znalezienie na tej kostce sygnału low subwoofera.

[DjMaxior 0]

W dniu 11.11.2015 o 16:49, wrclaguna napisał:

B - Złącze 12-stykowe (T12w)


17 - NF-In, strona lewa
18 - NF-In, masa
19 - NF-In Diag
21 - NF Diag
22 - NF (-) instalacji do telefonu komórkowego
23 - NF-In, strona prawa
24 - NF-In, masa ekranu
27 - NF, masa ekranu
28 - NF (+) instalacji do telefonu komórkowego

C - Złącze 12-stykowe


29 - Wyjście słuchawkowe 1 Diag
31 - Wyjście słuchawkowe 1/2 Diag
34 - Wyjście słuchawkowe 2 Diag
35 - Lewe wyjście słuchawkowe 1
36 - Wyjście słuchawkowe 1, masa
37 - Prawe wyjście słuchawkowe 1
38 - Lewe wyjście słuchawkowe 2
39 - Wyjście słuchawkowe 2, masa
40 - Prawe wyjście słuchawkowe 1

MOŻNA PROSIĆ O SCHEMAT KOSTEK TUNERA RADIOWEGO DO MMI 3G BASIC??
