Witam serdecznie w kolejnym tutorialu dotyczącym wyposażenia w nadwoziu B6 i B7. Tym razem zajmiemy się gadżetami znajdującymi się pod podłogą bagażnika. Do wyboru mamy trochę opcji konfiguracji. Zacznijmy jednak od teorii czyli – dostępnych wersji:
1G0 – brak koła zapasowego, dojazdówki lub zestawu naprawczego
1G2 – pełnowymiarowe koło zapasowe (felga stalowa)
1G3 – pełnowymiarowe koło zapasowe (felga aluminiowa)
1G5 – dojazdówka
1G8 – zestaw naprawczy
Każda z w/w wersji wyposażenia różni się pod kątem elementów składowych tj. wkład bagażnika, pokrywa czy śruby mocujące i prowadzące oraz wkłady styropianowe lub skrzynki na narzędzia. Generalnie wyposażenie bagażnika możemy podzielić na 3 wersje:
1. Koło zapasowe: 1G2/1G3
2. Dojazdówka: 1G5
3. Zestaw naprawczy: 1G8
1G2/1G3 (pełnowymiarowe koło zapasowe)

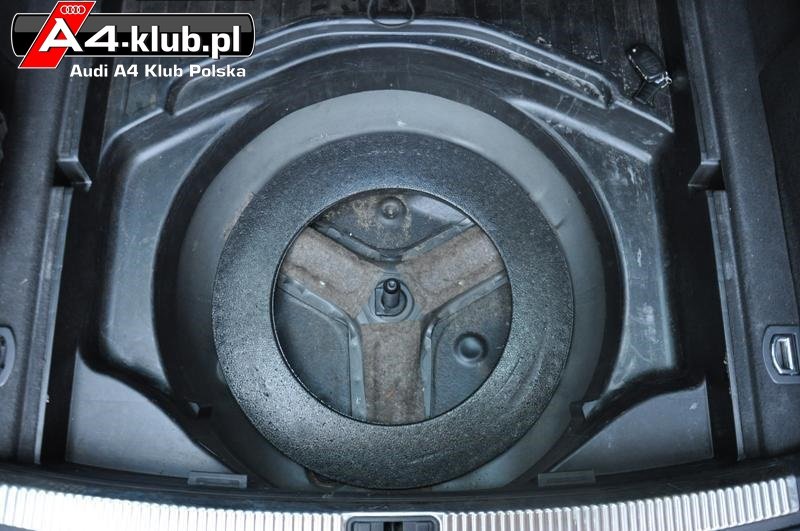

1G5 (dojazdówka)
1G8 (zestaw naprawczy)
Specjalnie pomijam tu 1G0 ponieważ w przypadku braku wyposażenia dodatkowego w bagażniku stosuje się ten sam zestaw wkładek co w przypadku zestawu naprawczego (1G8) przy czym jedyna różnica polega na tym, że we wkład styropianowy jest po prostu pusty.
Zestawienie części:
1G2/1G3 (Sedan):
8D9 012 116 – pokrywa (31zł)
8E5 012 109 – wkład styropianowy (92zł)
8E0 803 899 B – śruba mocująca pokrywę (22zł)
8E0 012 111 A – skrzynka na narzędzia (strona lewa) // w komplecie jest uchwyt oraz nakrętki mocujące (39zł)
8E0 012 112 A – skrzynka na narzędzia (strona prawa) (43zł)
8E0 012 112 B – skrzynka na narzędzia dla wersji Quattro (strona prawa) (39zł)
+ N 901 063 04 – nakrętki mocujące prawą skrzynkę (2szt). (1zł)
8E0 804 899 – śruba prowadząca (28zł)
1G2/1G3 (Avant):
8E9 864 106 C – wkład bagażnika (344zł)
8E9 863 547 – pokrywa (164zł)
8E9 012 109 C – wkład styropianowy (77zł)
8E9 803 899 C – śruba mocująca pokrywę (12zł)
8E0 012 111 A – skrzynka na narzędzia (strona lewa) // w komplecie jest uchwyt oraz nakrętki mocujące (33zł)
8E0 012 112 A – skrzynka na narzędzia (strona prawa) (35zł)
+ N 901 063 04 – nakrętki mocujące prawą skrzynkę (2szt). (1zł)
8E0 804 899 – śruba prowadząca (18zł)
1G5 (Sedan):
8D9 012 116 – pokrywa (31zł)
8E5 012 109 – wkład styropianowy (92zł)
8E0 803 899 B – śruba mocująca pokrywę (22zł)
8E0 012 111 A – skrzynka na narzędzia (strona lewa) // w komplecie jest uchwyt oraz nakrętki mocujące (39zł)
8E0 012 112 A – skrzynka na narzędzia (strona prawa) (43zł)
8E0 012 112 B – skrzynka na narzędzia dla wersji Quattro (strona prawa) (39zł)
+ N 901 063 04 – nakrętki mocujące prawą skrzynkę (2szt). (1zł)
8E0 804 899 – śruba prowadząca (28zł)
8E0 863 327 – podpora dla dojazdówki (60zł)
1G5 (Avant):
8E9 864 106 B – wkład bagażnika (341zł)
8E9 863 547 B – pokrywa (119zł)
8E9 012 109 E – wkład styropianowy (52zł)
8E9 803 899 A – śruba mocująca pokrywę (14zł)
8E0 804 899 – śruba prowadząca (18zł)
8E9 863 327 – podpora dla dojazdówki (54zł)
8E9 864 501 – wkładka strony lewej (14zł)
8E9 864 502 – wkładka strony prawej (14zł)
1G8 (Sedan):
8E5 012 116 – pokrywa (27zł)
8E5 012 109 – wkład styropianowy (92zł)
8E0 803 899 B – śruba mocująca pokrywę (22zł)
8E0 012 111 A – skrzynka na narzędzia (strona lewa) // w komplecie jest uchwyt oraz nakrętki mocujące (39zł)
8E0 012 112 A – skrzynka na narzędzia (strona prawa) (43zł)
8E0 012 112 B – skrzynka na narzędzia dla wersji Quattro (strona prawa) (39zł)
+ N 901 063 04 – nakrętki mocujące prawą skrzynkę (2szt). (1zł)
8E0 804 899 A – śruba prowadząca (22zł)
1G8 (Avant):
8E9 864 106 B – wkład bagażnika (341zł)
8E9 863 547 B – pokrywa (119zł)
8E9 012 109 F – wkład styropianowy (77zł)
8E9 803 899 A – śruba mocująca pokrywę (14zł)
8E0 804 899 A – śruba prowadząca (15zł)
8E9 864 501 – wkładka strony lewej (14zł)
8E9 864 502 – wkładka strony prawej (14zł)
Wyposażenie dodatkowe – zawartość wkładek styropianowych i skrzynek:
8E0 011 031 L – lewarek (178zł)
8D0 012 244 A – ściągacz do osłon śrub kół (5zł)
8N0 012 219 – klucz nasadowy do śrub kół (53zł)
1J0 012 255 – śrubokręt z wymiennym wkładem (32zł)
893 012 223 – trzpień montażowy (15zł)
N 030 057 4 – klucz do śrub (10x13) (24zł)
8L0 012 243 – haczyk do ściągania dekielków (5zł)
8D0 012 619 A – środek do uszczelniania kół (184zł)
8D0 012 615 C – kompresor (1043zł)
8E0 805 616 D – ucho holownicze (68zł)
8P0 012 605 – miernik ciśnienia w oponach (178zł)
8E0 601 027 C – dojazdówka 17” ET35 (420zł)
Kilka uwag na koniec – zauważcie, że zawartość wkładek jest różna zależnie od posiadanej wersji. Dla przykładu – tylko styropian w 1G8 ma miejsce na środek do uszczelniania kół oraz kompresor.
Decydując się na zmianę wyposażenia bagażnika – zwróćcie też uwagę na to, że część elementów jest wspólna dla poszczególnych wersji (szczególnie 1G5 i 1G8). Z sedanem jest najmniej kłopotu – w tym nadwoziu większość elementów jest wspólna.

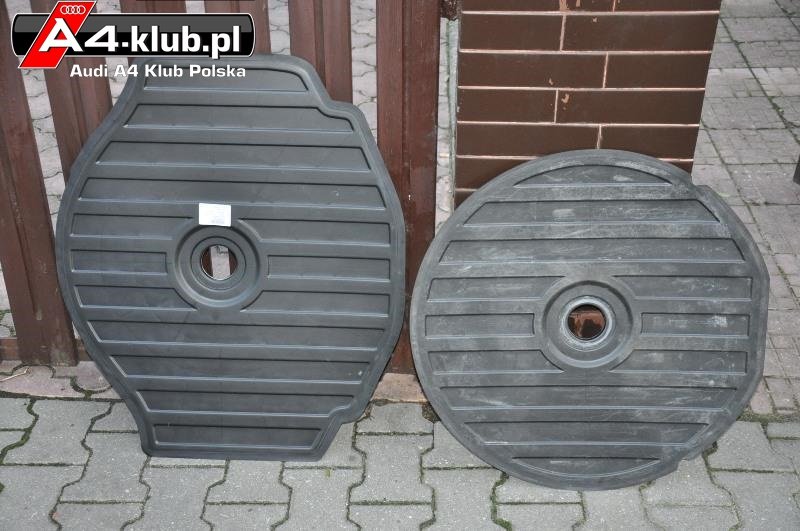

W przypadku Avanta wersję pokrywy możemy podzielić na 1G5/1G8 oraz 1G2/1G3 (dojazdówka i zestaw naprawczy ma tą samą - okrągłą - pokrywę, poniżej porównanie).

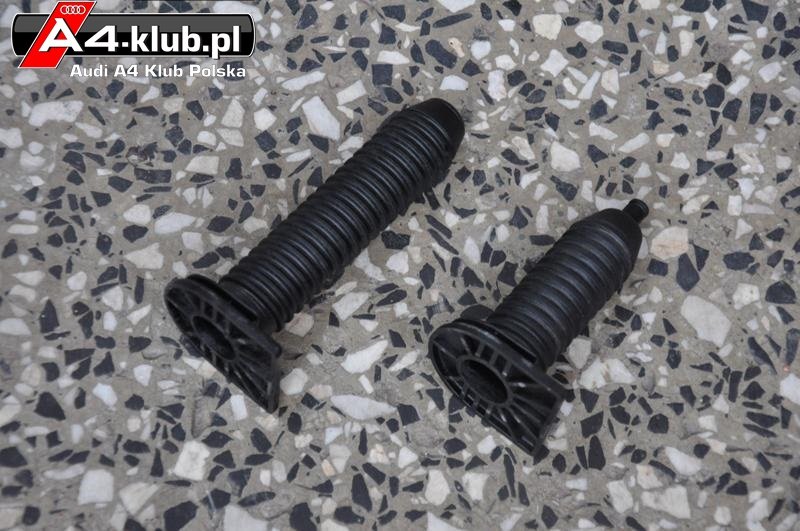

Z kolei jeśli chodzi o zestaw mocowań... 1G2/1G3 ma dłuższą "nakrętkę" - w 1G5/1G8 z uwagi na niższą wysokość osprzętu stosuje się krótszy króciec (fotka poniżej).
Śruba prowadząca jest taka sama dla 1G2/1G3 i 1G5 (krótsza). W 1G8 stosuje się dłuższą wersję (fotka poniżej).

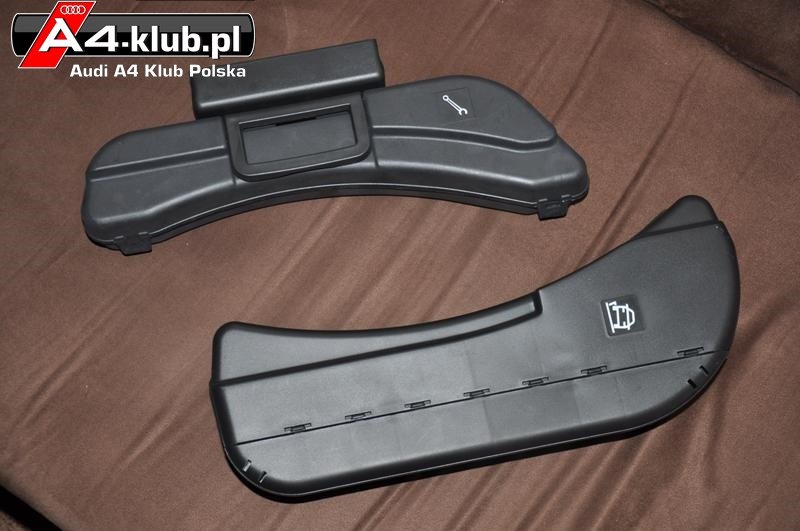

Skrzynki na narzędzia używane w wersji z pełnowymiarowym kołem zapasowym:
I na koniec fotka poglądowa podkładki którą stosuje się w przypadku dojazdówki.
Generalnie najłatwiej będą miały osoby chcące przesiąść się z zestawu naprawczego na dojazdówkę - poza kołem potrzebny zestaw części to:
8E9 863 327 - podpora dla dojazdówki
8E9 012 109 F – wkład styropianowy
8E0 804 899 – śruba prowadząca
Tak też wybrałem w moim przypadku - mimo, że wstępnie myślałem o standardowym zapasie to ostatecznie zaważyły względy ekonomiczne. Udanego uzupełniania wyposażenia.
