    Demontaż i montaż grzanego lusterka zewnętrznego - Audi A4 B8

       (0 opinii)

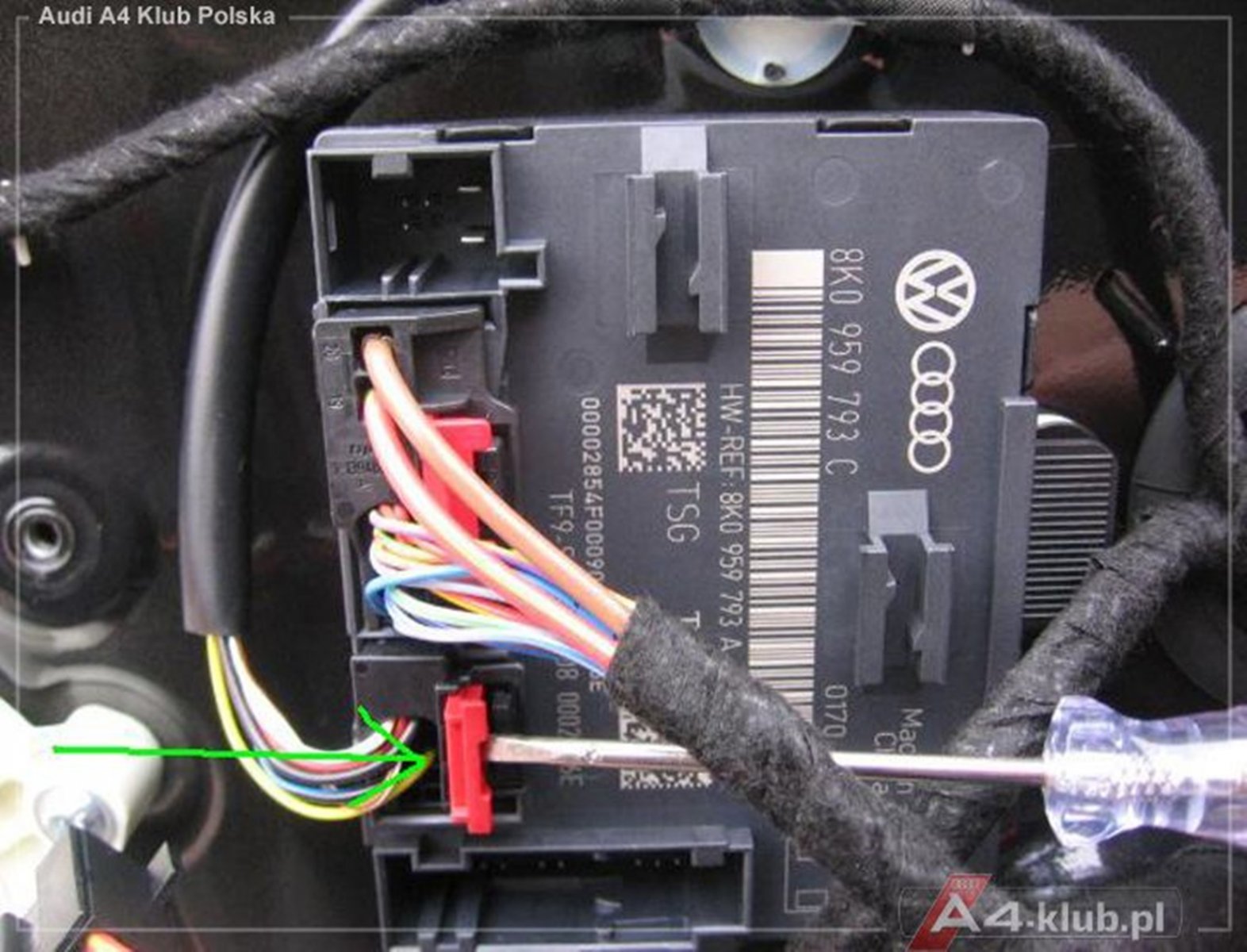

    Aby dostać się do mocowań lusterka, musimy odkręcić śruby mocujące oraz odłączyć wtykę zasilającą od sterownika drzwi Modul (42).

    Poniżej manual, który ułatwi nam pracę:

    Zestawienie montażowe lusterka zewnętrznego

    1 - Szyba lusterka
    2 - Śruba
    3 - Śruba
    4 - Osłona
    5 - Jednostka regulacji lusterka
    6 - Śruba
    7 - Mocowanie jednostki ustawiania lusterka
    8 - Kierunkowskaz boczny
    9 - Obudowa lusterka zewnętrznego
    10 - Śruba
    11 - Lampka ostrzegawcza asystenta zmiany pasa ruchu
    12 - Śruba
    13 - Uszczelka

    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_1.png






    Wymontowanie wkładu lusterka

    - Zabezpieczyć krawędzie obudowy na górze i na dole za pomocą taśmy klejącej przed uszkodzeniem lakieru
    - Wycisnąć szybę lusterka za pomocą dźwigni demontażowej 2 na górze i na dole z jednostki ustawiania lusterka

    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_2.png

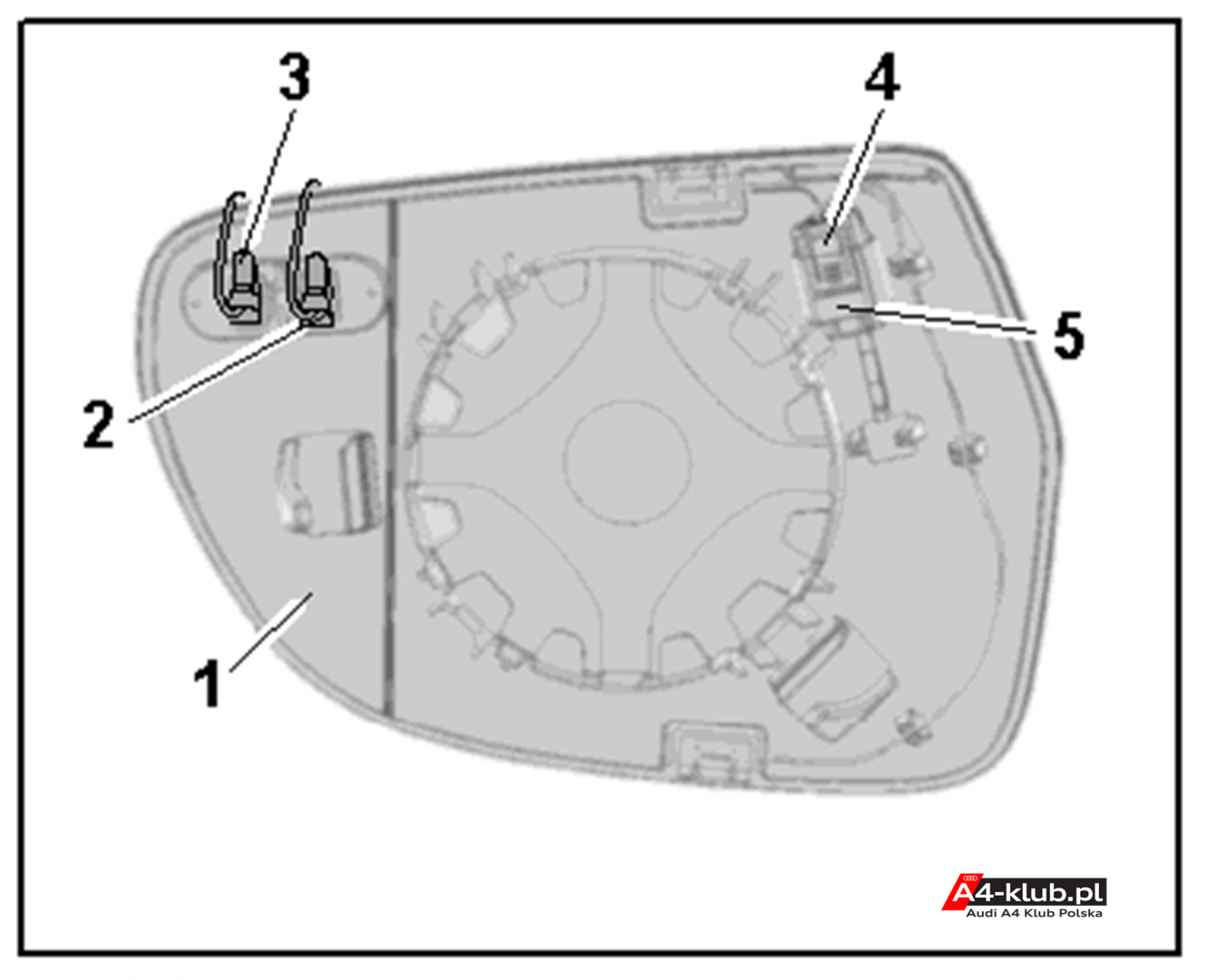

    – Odłączyć elektryczne złącza wtykowe 2 i 3 ogrzewania szyby lusterka z tyłu szyby lusterka 1
    – Jeśli jest, odczepić elektryczne złącze wtykowe 5 od uchwytu
    – Odłączyć elektryczne złącze wtykowe 4

    Zamontowanie przebiega w odwrotnej kolejności, przestrzegać przy tym następujących punktów:
    – Umieścić szybę lusterka na jednostce ustawiania lusterka i wcisnąć szybę lusterka
    Trzeba zwrócić uwagę na to, aby podczas naciskania szyby lusterka naciskać tylko na środek lusterka








    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_3.png

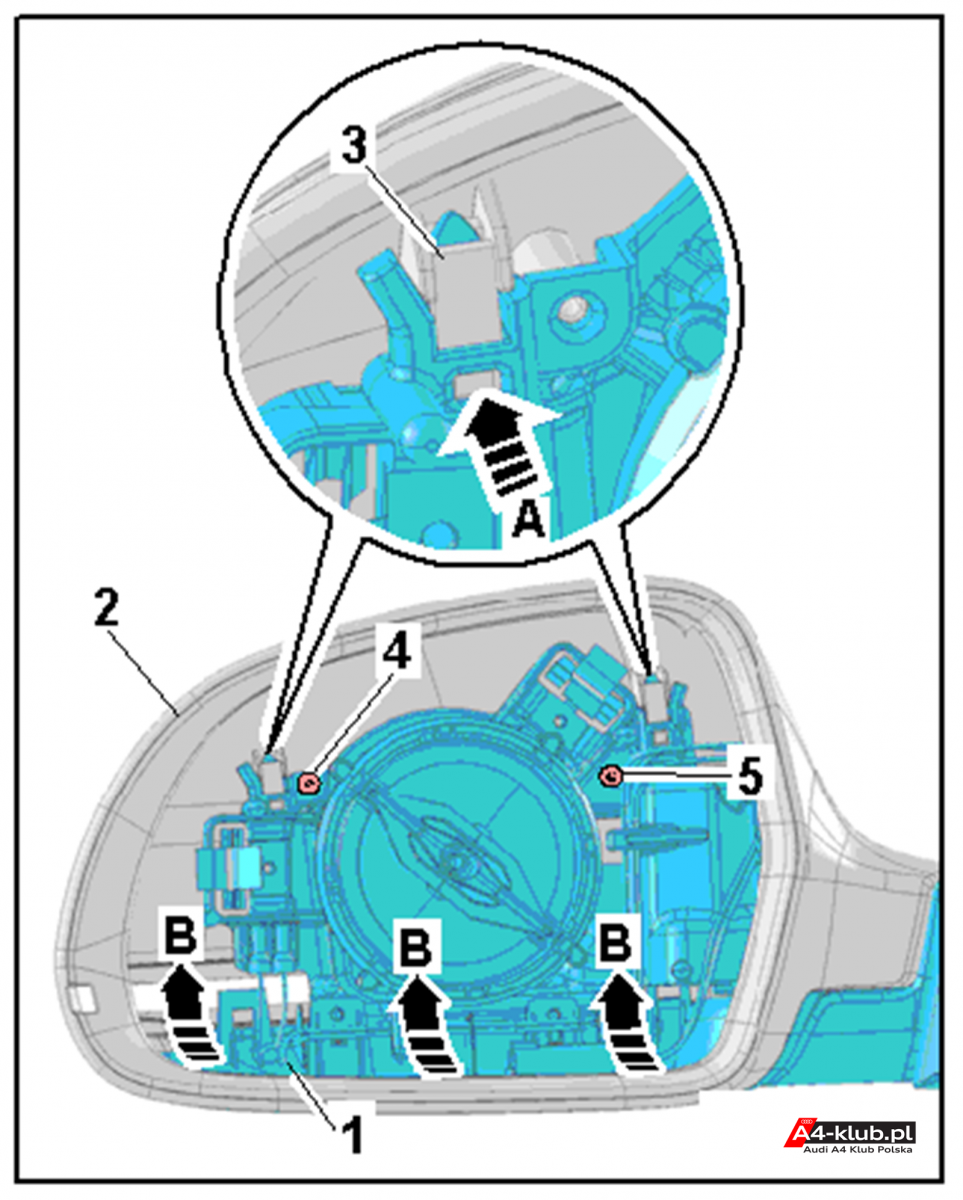

    Wymontowanie i zamontowanie obudowy lusterka zewnętrznego

    – Wymontować szybę lusterka

    W celu zabezpieczenia lakieru obszar wokół obudowy lusterka okleić miękką szmatką

    – Wykręcić śruby 4 i 5.
    – Odblokować występy mocujące 3 zgodnie z kierunkiem strzałki A
    – Odblokować klamrę mocującą 1 i zdjąć obudowę lusterka zewnętrznego z osłony 2 strzałki B
    – Nacisnąć jednostkę ustawiania lusterka w dół i wyjąć obudowę lusterka zewnętrznego w górę
    – Rozłączyć elektryczne złącze wtykowe kierunkowskazów bocznych




    – Zdemontować kierunkowskaz boczny z obudowy lusterka zewnętrznego

    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_4.png

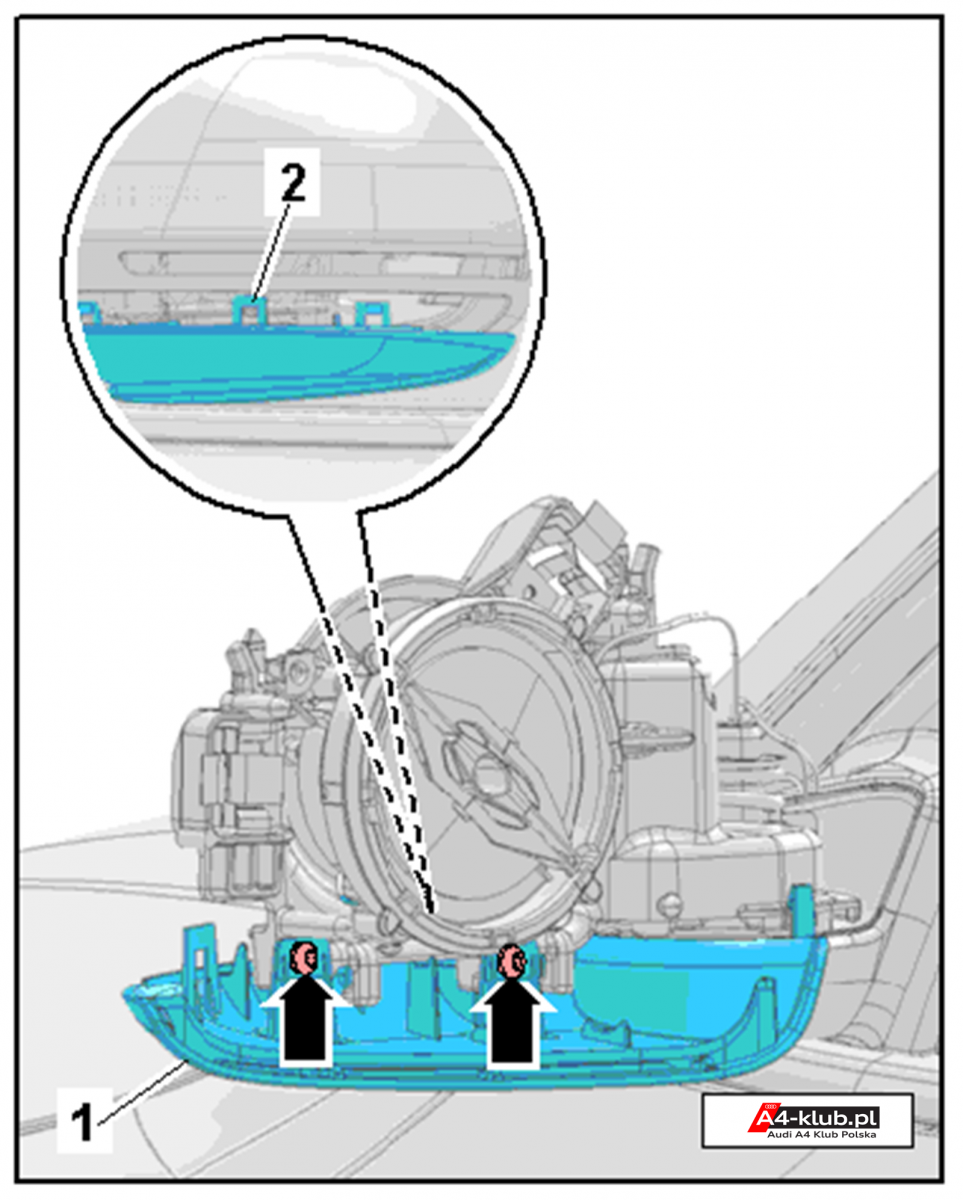

    Wymontowanie i zamontowanie osłony mocowania jednostki ustawiania lusterka

    – Wymontować obudowę lusterka zewnętrznego
    – Wykręcić śruby
    – Odczepić zaczep mocujący 2 i zdjąć osłonę 1 z mocowania jednostki ustawiania lusterka

    Zamontowanie przebiega w odwrotnej kolejności, przestrzegać przy tym następujących punktów:
    – Zamontować obudowę lusterka zewnętrznego


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_5.png

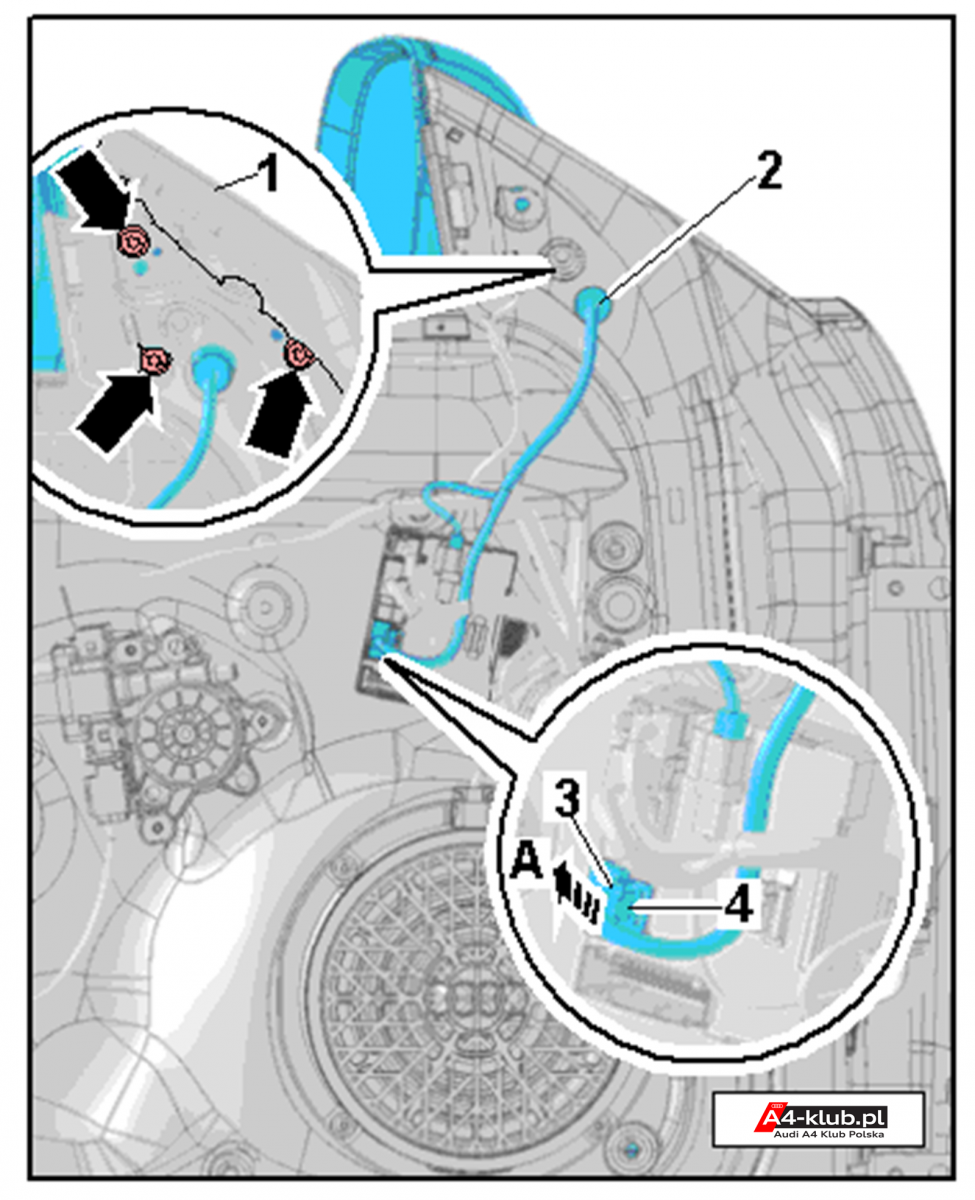

    Wymontowanie i zamontowanie mocowania jednostki ustawiania lusterka

    – Wymontować osłonę drzwi i osłonę ramy szyby
    – Wymontować osłonę i uchwyt głośnika wysoko tonowego

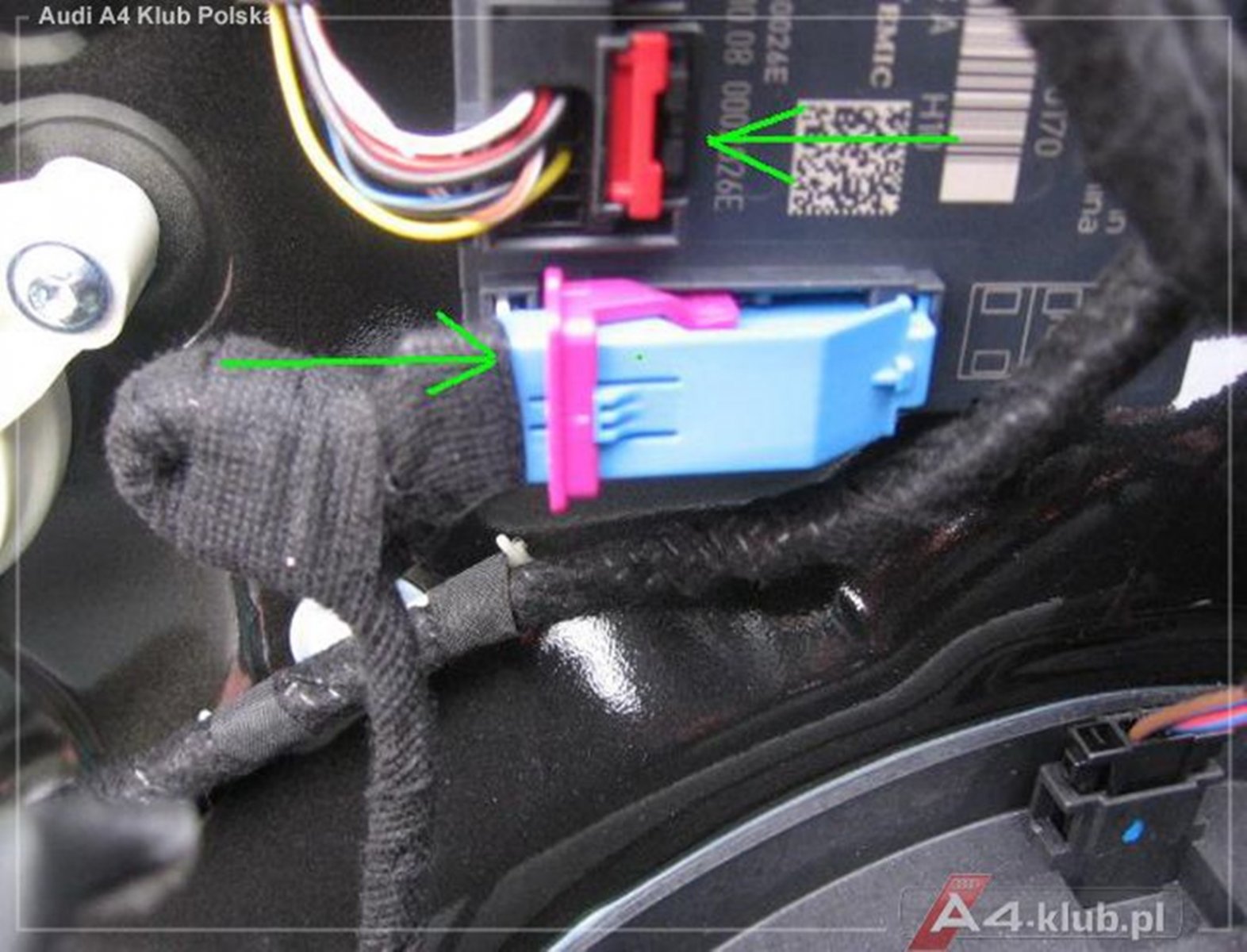

    – Odłączyć elektryczne złącze wtykowe, w tym celu pociągnąć zabezpieczenie 3 do tyłu strzałka A i nacisnąć odblokowanie 4 w dół

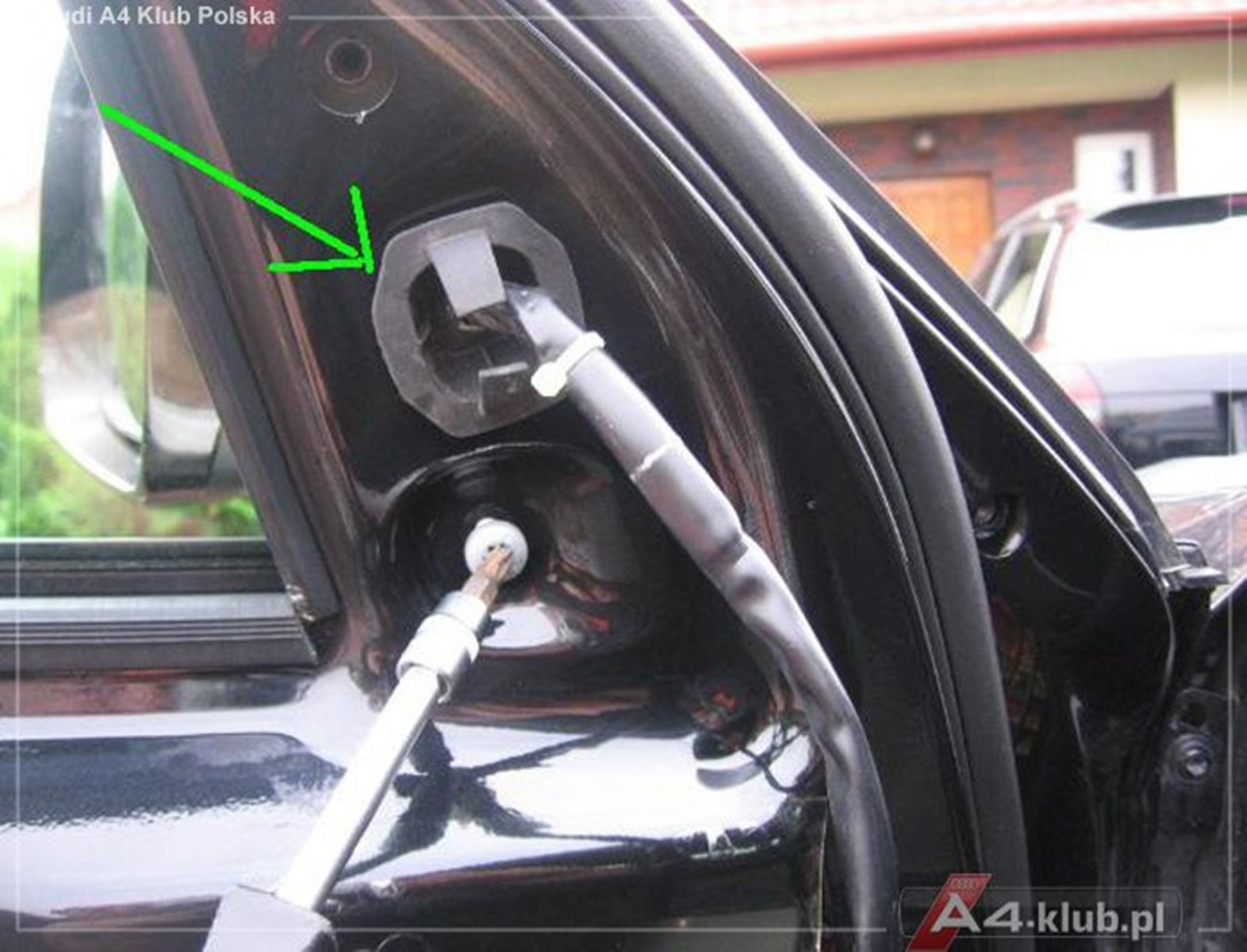

    – Podważyć tulejkę 2 z uszczelnienia lusterka zewnętrznego i wyjąć ją

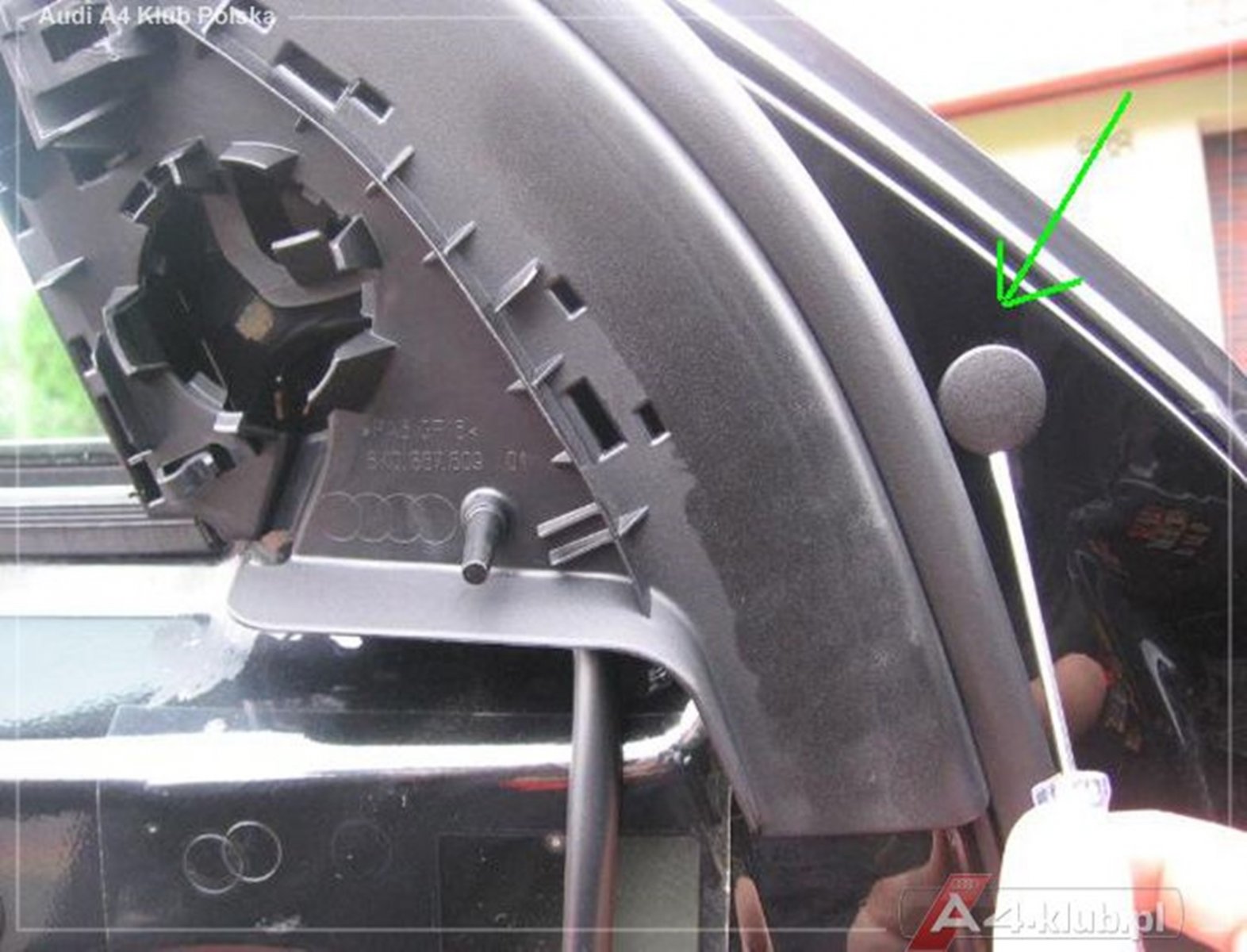

    – W obszarze lusterka zewnętrznego zdjąć wypustki mocujące z drzwi

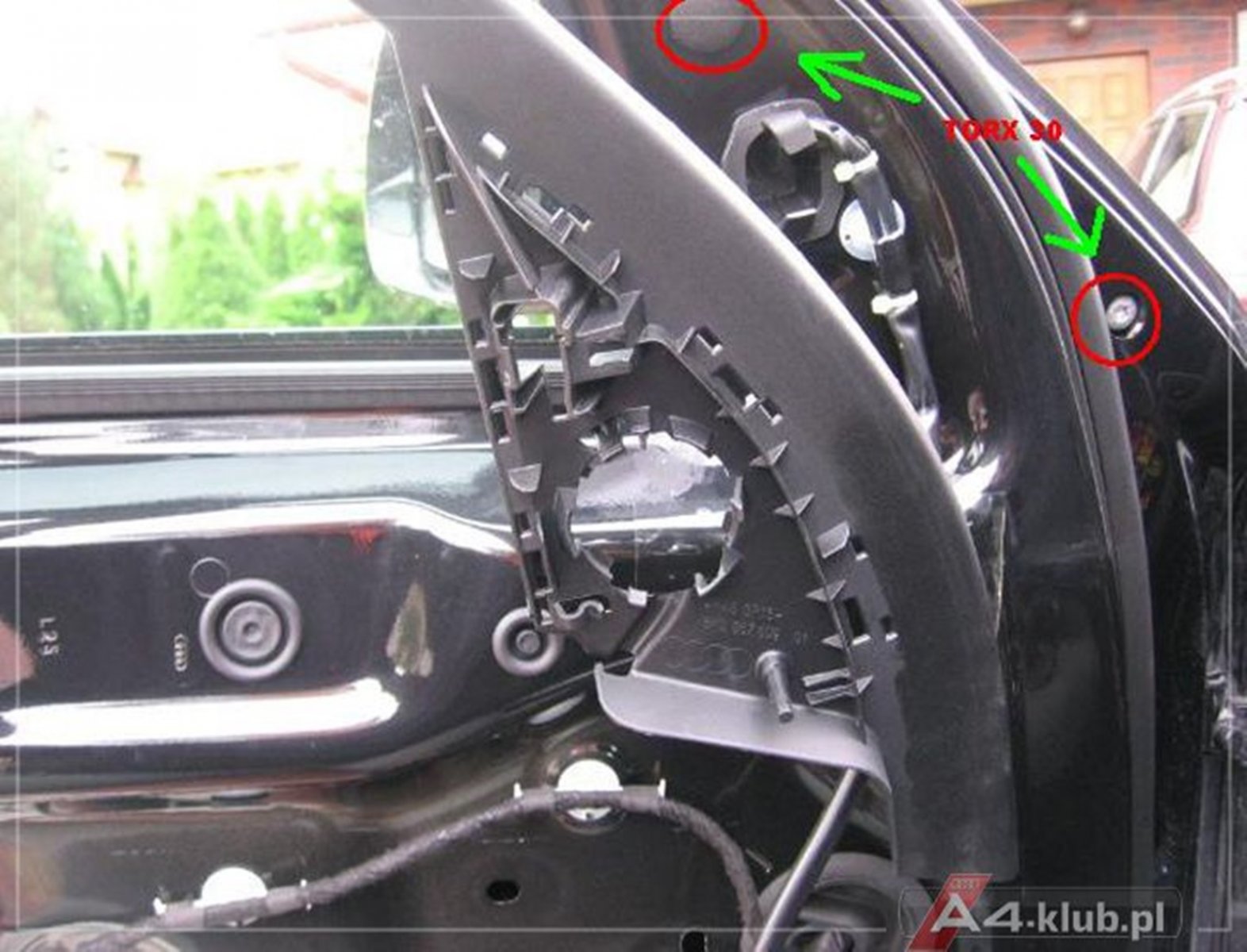

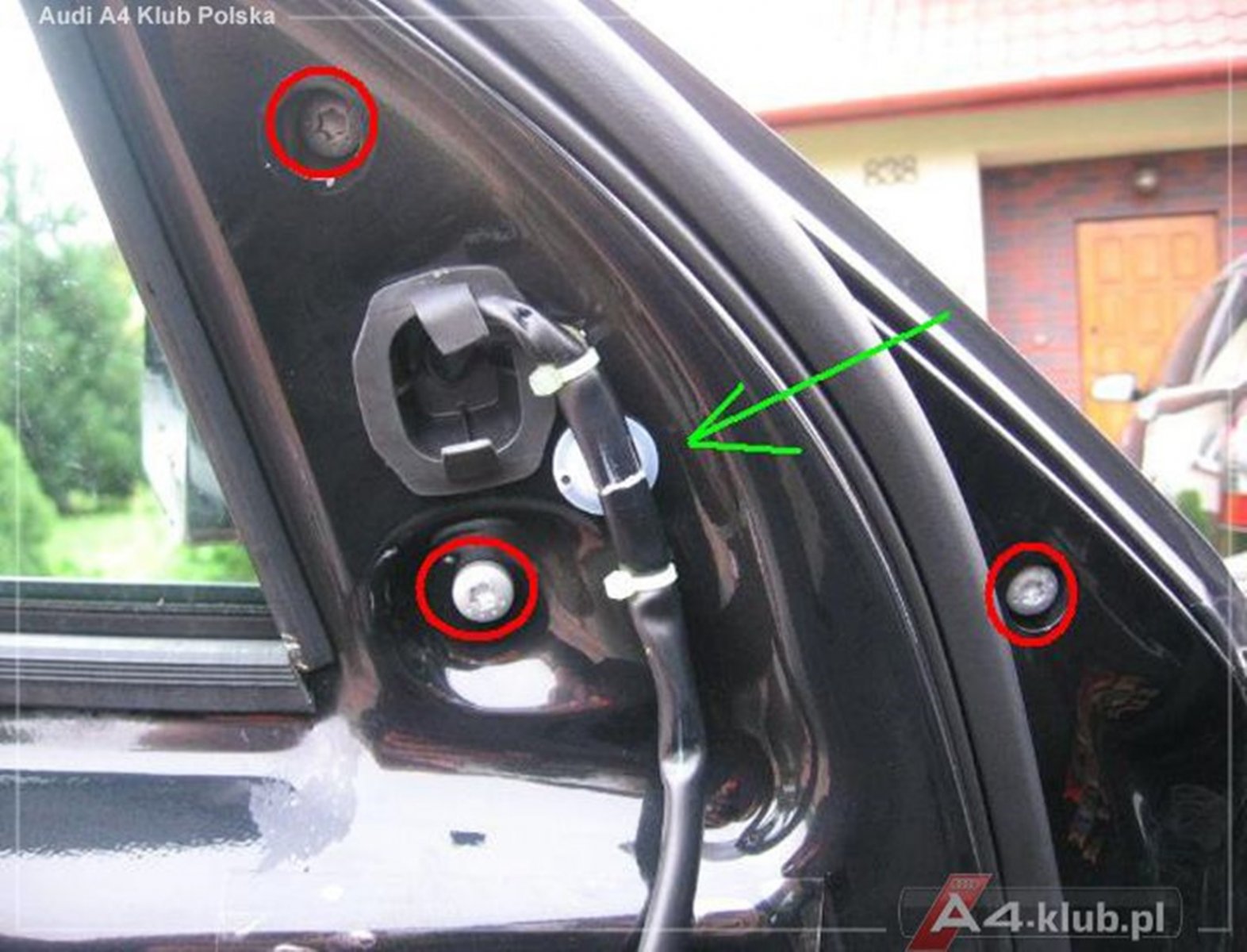

    – Podważyć uszczelnienie lusterka zewnętrznego 1 z drzwi i jednocześnie wykręcić śruby

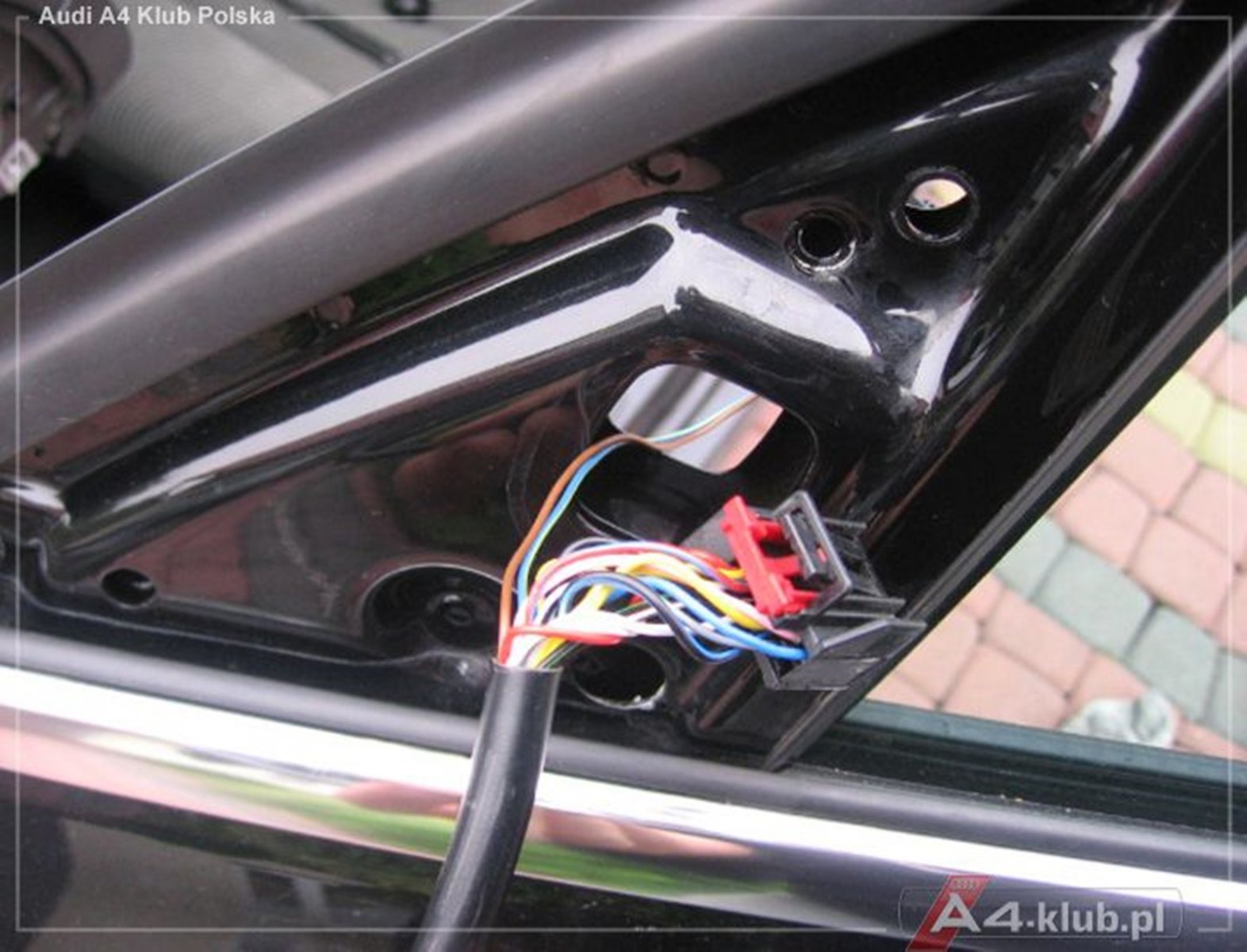

    – Zdjąć mocowanie jednostki ustawiania lusterka i jednocześnie wysunąć wiązkę przewodów na zewnątrz przez otwór w nadwoziu


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_6.jpg


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_7.jpg




    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_8.jpg


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_9.jpg




    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_10.jpg


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_11.jpg




    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_12.jpg


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_13.jpg




    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_14.jpg


    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_15.jpg




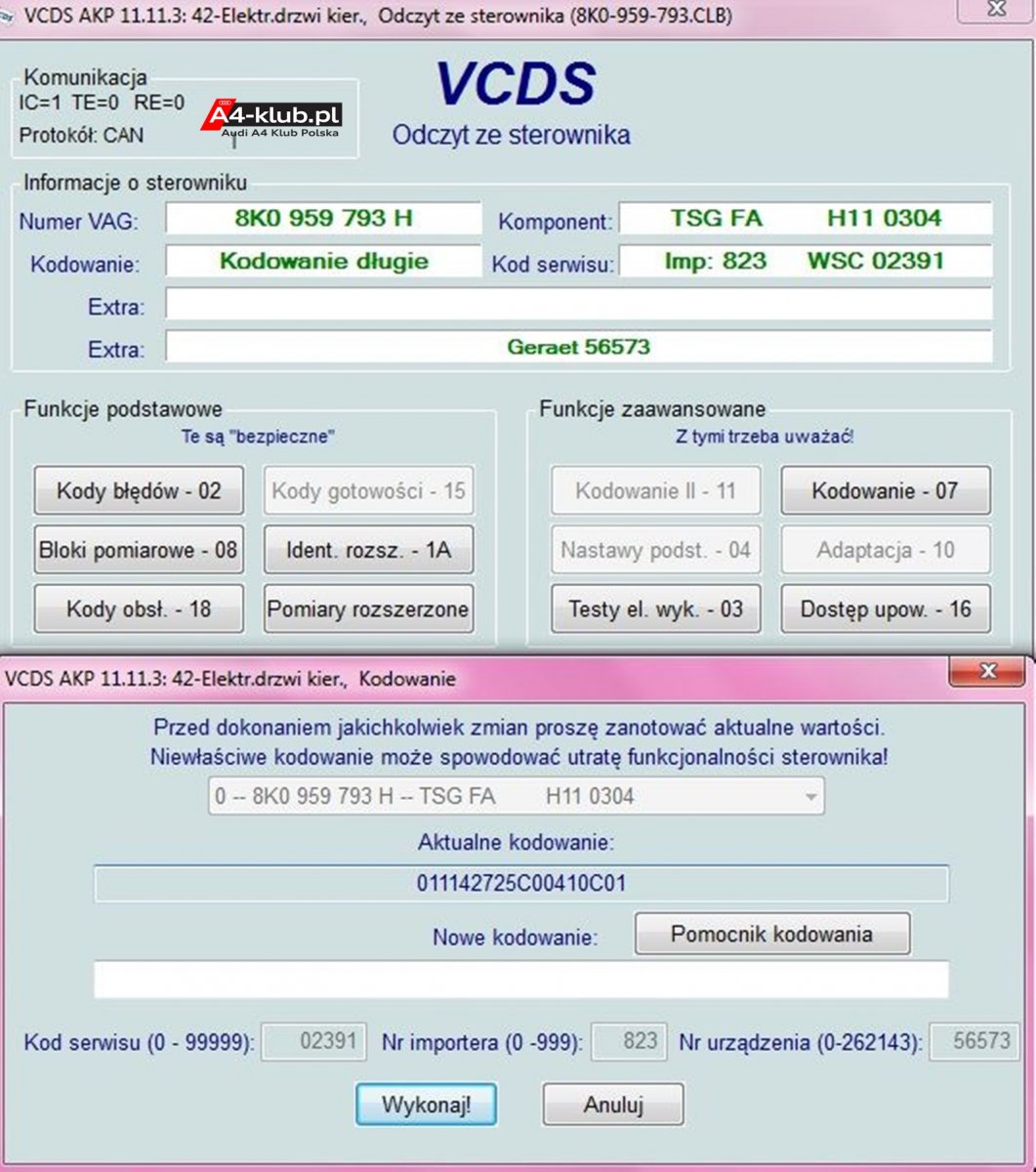

    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_16.jpg


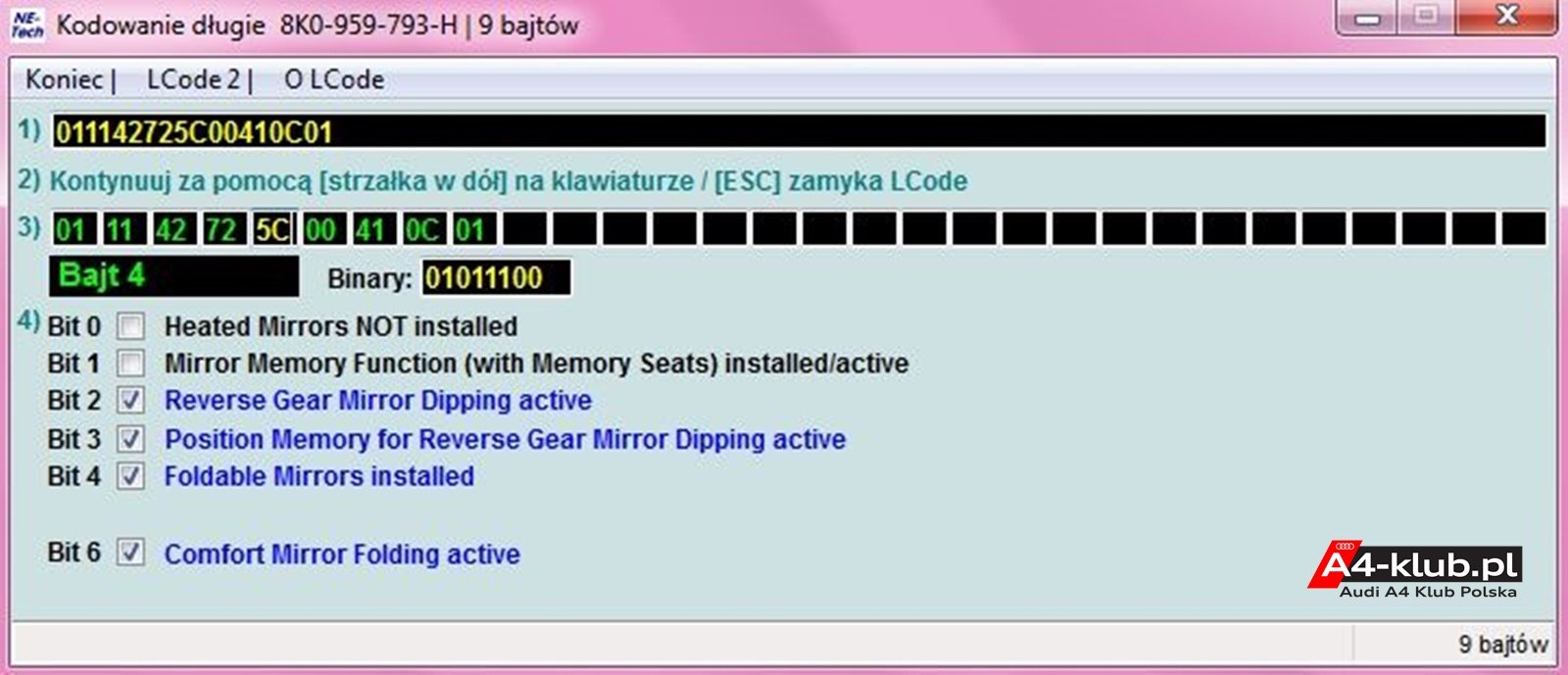

    170590 -Demontaż i montaż grzanego lusterka zewnętrznego_17.jpg
