Do demontażu, potrzebne będą nam następujące narzędzia:
Torx 20
Śrubokręt płaski
Wyjmaki do tapicerek
Zaczynamy demontaż.
1 - Osłona Tylnego światła 2 - Element gumowy 6 szt. 3 - Klamra 12 szt. 4 - Dolna osłona pokrywy tylnej 5 - Oświetlenie przestrzeni ładunkowej 6 - Osłona trójkąta ostrzegawczego 7 - Osłona odblokowania awaryjnego 8 - Osłona zamka pokrywy tylnej 9 - Śruba 4 szt.
– Obrócić zamknięcie szybko mocujące 1 o 90° przeciwnie do ruchu wskazówek zegara i odczepić osłonę 2 od dolnej osłony pokrywy tylnej zgodnie z kierunkiem strzałki.
– Odczepić osłonę od dolnej osłony i zdjąć ją.
– Wyjąć trójkąt ostrzegawczy z uchwytu.
– Odczepić osłonę tylnego światła 1 od dolnej osłony pokrywy tylnej 2 zgodnie z kierunkiem strzałki i zdjąć ją.
– Wymontować oświetlenie przestrzeni ładunkowej
– Wymontować osłony tylnego światła
– Wymontować osłonę trójkąta ostrzegawczego i wyjąć trójkąt ostrzegawczy

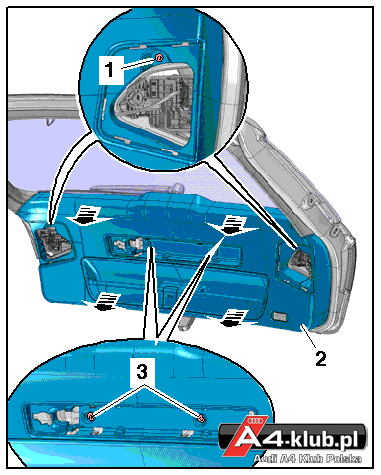

– Wykręcić śruby 1 i 3.
– Zdjąć ostrożnie dolną osłonę pokrywy tylnej -2- z pokrywy tylnej -strzałki-, w tym celu poluzować ostrożnie klamry osłony z pokrywy tylnej.

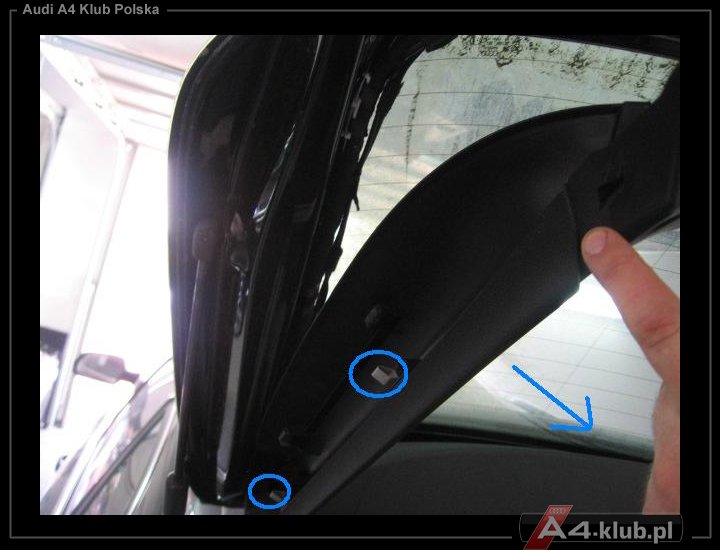

– Sięgnąć między osłoną a pokrywą tylną i odblokować pozostałe klamry.
– Zdjąć dolną osłonę pokrywy tylnej.

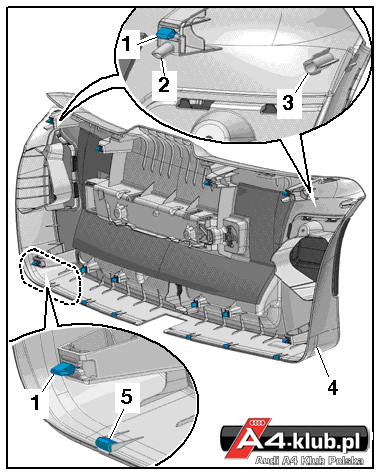

Zamontowanie przebiega w odwrotnej kolejności, przestrzegać przy tym następujących punktów: Jeśli klamry 1 osłony pozostały w punktach mocowania pokrywy tylnej, wymontować je i przed montażem włożyć w osłonę. Sprawdzić, czy klamry nie są uszkodzone lub zdeformowane, w razie potrzeby wymienić.
– Sprawdzić, czy są wszystkie zderzaki gumowe 5 w osłonie. – Umieścić dolną osłonę pokrywy tylnej 4 najpierw na czopach centrujących 2 i 3, a następnie docisnąć aż do słyszalnego zablokowania.

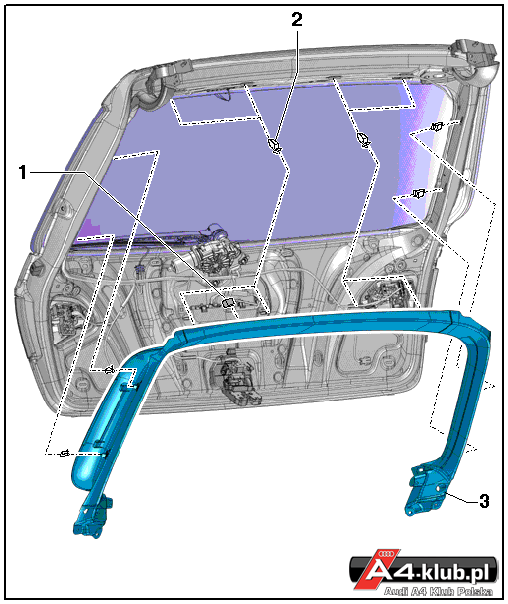

Zestawienie montażowe górnej osłony pokrywy tylnej
1 - Element gumowy 11 szt.
2- Klamra 8 szt. Wymienić w przypadku uszkodzenia lub zniekształcenia
3 - Górna osłona pokrywy tylnej
