Witam w moim kolejnym manualu. Tym razem znalazłem chwilkę czasu, aby naświetlić temat składanych lusterek w naszych A4 B8. Wiem, że dużym problemem jest znalezienie odpowiednich używanych lusterek z odpowiednia ilością PINÓW w wiązce. Lusterka z polifta (albo po 2010r te mniejsze) pasują do starszych modeli 2007-2010.

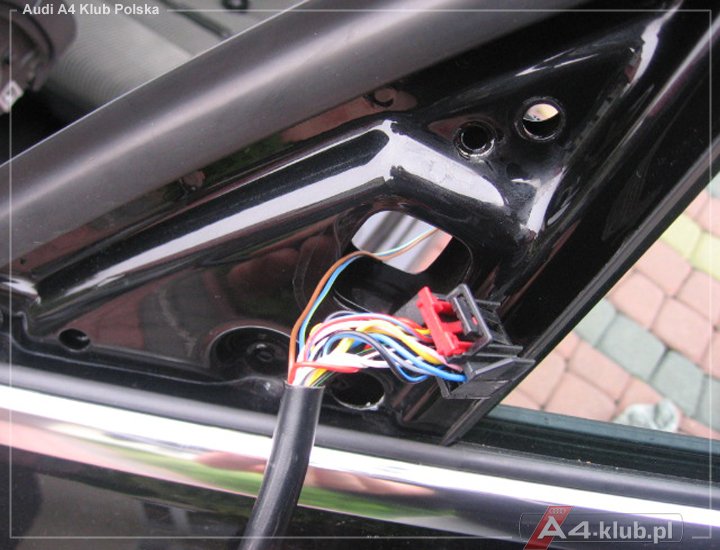

Wtyka 6 PINÓW :
- pin 3 (2 kabelki masa kierunek, grzanie)
- pin 5, 8 (V17) - silnik ustawiania kierowcy
- pin 7 - (V149) - silnik ustawiania kierowcy
- pin 11 żarówka kierunku
Wtyka 10 PINÓW :
- pin 3 (2 kabelki masa kierunek, grzanie)
- pin 5, 8 (V17) - silnik ustawiania kierowcy
- pin 7 - (V149) - silnik ustawiania kierowcy
- pin 11 żarówka kierunku
- pin 9,10 (V121) składane lusterka
- pin 2,6 - fotochrom ***
*** jest instalacja, ale może być brak wkładów fotochrom

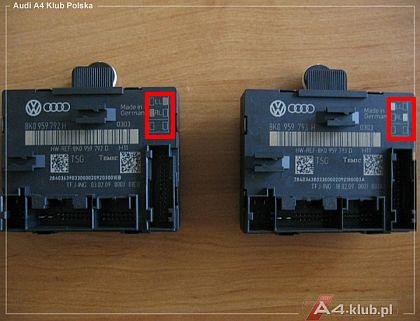

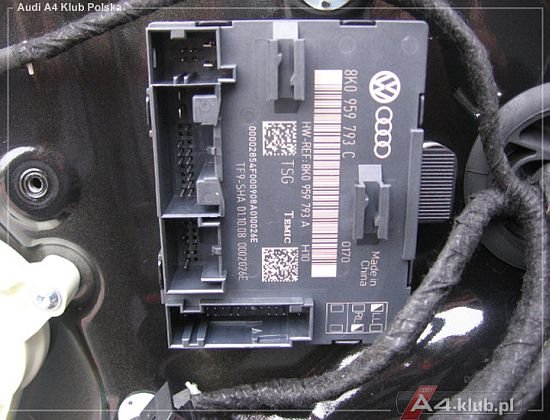

Zazwyczaj sterowniki obsługujące składane lusterka oznaczone są pełnymi kwadracikami opisanymi na sterowniku (patrz foto !!!)
*** Przy zmianie sterowników drzwi, należy skopiować stare kodowanie sterowników.
Sterowniki obsługujące składane lusterka :
– 8K0959792B, 8K0959793B (kierowca, pasażer) 80-150 PLN 1szt.
– 8K0959792D, 8K0959793D (kierowca, pasażer) 80-150 PLN 1szt.
– 8K0959792F, 8K0959793F (kierowca, pasażer) 80-150 PLN 1szt.
– 8K0959792H, 8K0959793H (kierowca, pasażer) 80-150 PLN 1szt.
– 8K0959792R, 8K0959793R (kierowca, pasażer) 80-150 PLN 1szt.
– 8K0959792M, 8K0959793M (kierowca, pasażer) 80-150 PLN 1szt.

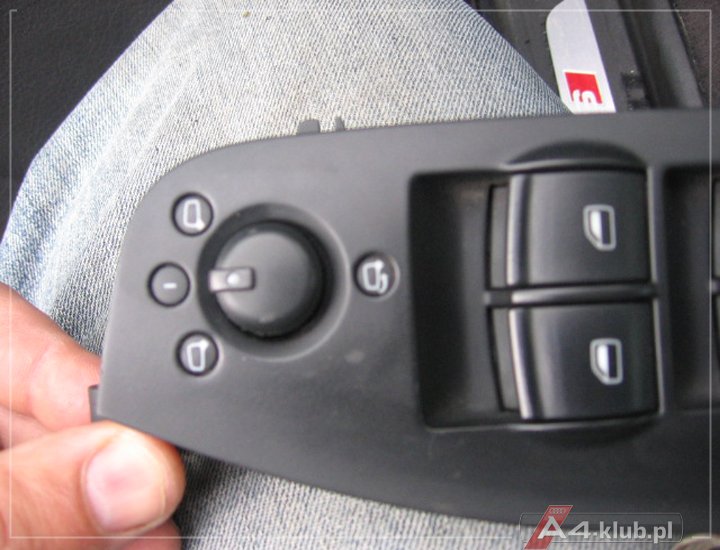

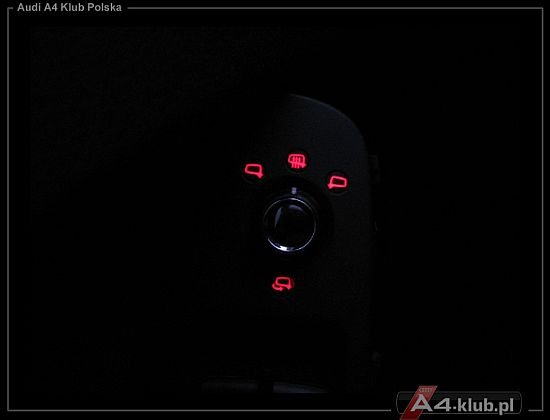

- 8K0959565C przełącznik składane lusterka 1 szt. 128 PLN AS0 nowy
- 8T0919173A oprawka pod składane lusterka 15 PLN 1 szt. ASO nowa
- 8K1867171E 7PE (soul w zależności od koloru posiadanej tapicerki) rączka (uchwyt) pod składane lusterka 1 szt. 220 PLN
Rozpiska wtyki 16 PIN POD SKŁADANE LUSTERKA:
9 PIN - NIEBIESKI
10 PIN -RÓŻOWY

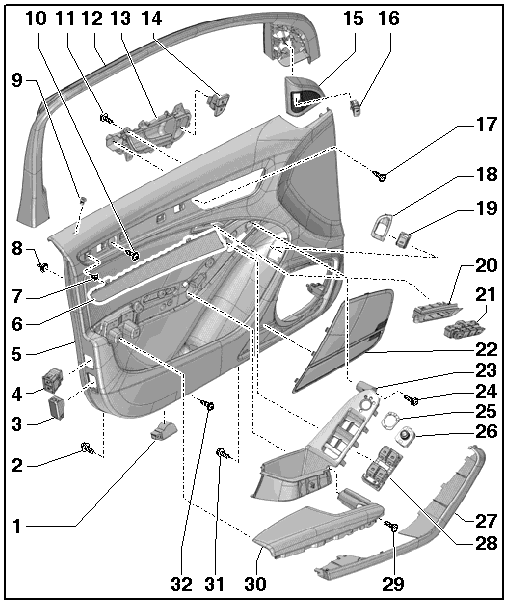

DEMONTAŻ TAPICERKI DRZWI :
1 - Oświetlenie drzwi przy wsiadaniu

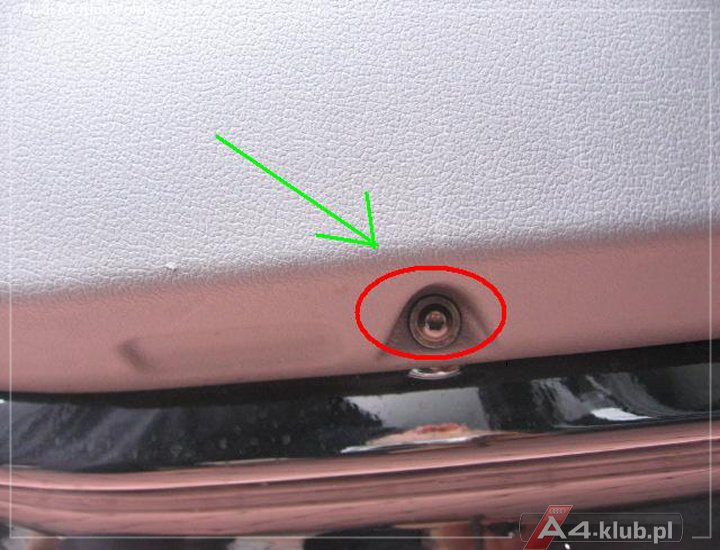

2 - Śruba Podłokietnika 6 szt.
3 - Aktywne lub pasywne światło odblaskowe
4 - Przełącznik dezaktywacji układu ochrony wnętrza samochodu/wyłącznik układu alarmowego
5 - Osłona drzwi
6 - Osłona ozdobna
7 - Klamra 3 szt. Wcisnąć w osłonę drzwi
8 - Zatrzask z uszczelką osłony drzwi 7 szt.
***** UWAGA! *****
Aby czujnik zderzenia (czujnik ciśnienia) działał bez zakłóceń, należy się upewnić, że zapewniona jest szczelność drzwi.
Zatrzaski mocujące osłonę drzwi uszczelniają system. Jeśli to konieczne, wymienić zatrzaski mocujące osłonę drzwi.
9 - Tuleja lampki kontrolnej funkcji Safe centralnego zamka
W przypadku wymiany osłony drzwi otwór na tuleję musi zostać wykonany później według wzoru dotychczasowej osłony drzwi.

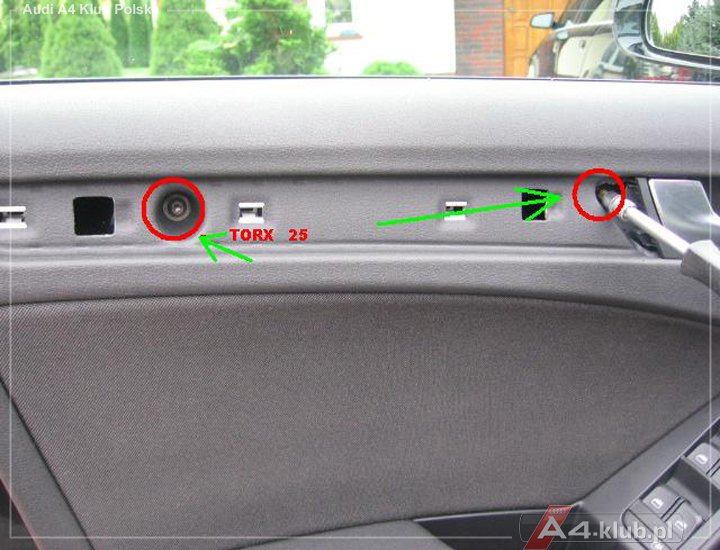

10 - Śruba

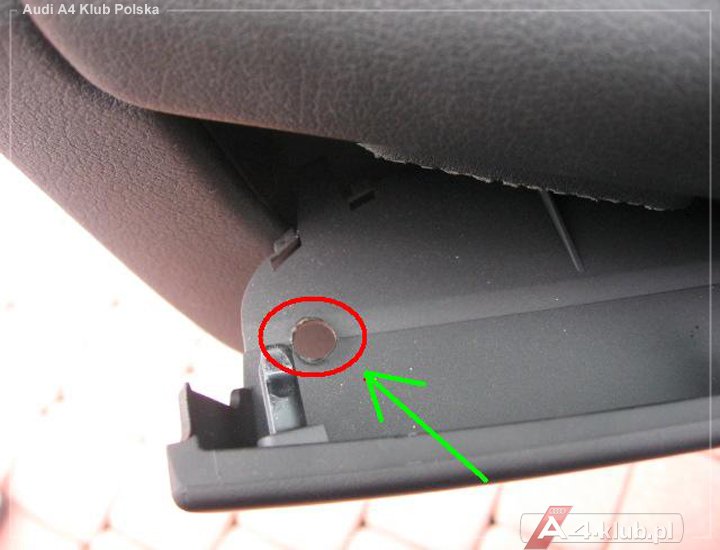

11 - Śruba wewnętrznej klamki drzwi 6 szt.
12 - Osłona ramy szyby
13 - Wewnętrzna klamka drzwi
14 - Przycisk blokowania drzwi od wewnątrz
Po stronie kierowcy: przycisk blokowania drzwi od wewnątrz po stronie kierowcy
Po stronie przedniego pasażera: przycisk blokowania drzwi od wewnątrz po stronie przedniego pasażera
15 - Osłona głośnika głośnika wysoko tonowego
16 - Przycisk asystenta zmiany pasa ruchu
17 - Śruba osłony drzwi
18 - Osłona
- Przełącznika zdalnego odblokowania pokrywy tylnej
- Tylko drzwi kierowcy
19 - Przełącznik zdalnego odblokowania tylnej pokrywy
20 - Osłona przełącznika
- Jednostki obsługi siedzenia kierowcy z funkcją pamięci
21 - Jednostka obsługi siedzenia kierowcy z funkcją pamięci
22 - Osłona głośnika średnio tonowego
23 - Uchwyt domykania z mocowaniem przełączników
24 - Śruba osłony drzwi
25 - Osłona z symbolami
26 - Przełącznik ustawiania lusterek
27 - Osłona podłokietnika
28 - Przełącznik podnośnika szyby
- Po stronie kierowcy: jednostka obsługi podnośnika szyby w drzwiach kierowcy
- Po stronie przedniego pasażera: przełącznik podnośnika szyby w drzwiach przedniego pasażera
29 - Śruba osłony drzwi
30 - Podłokietnik

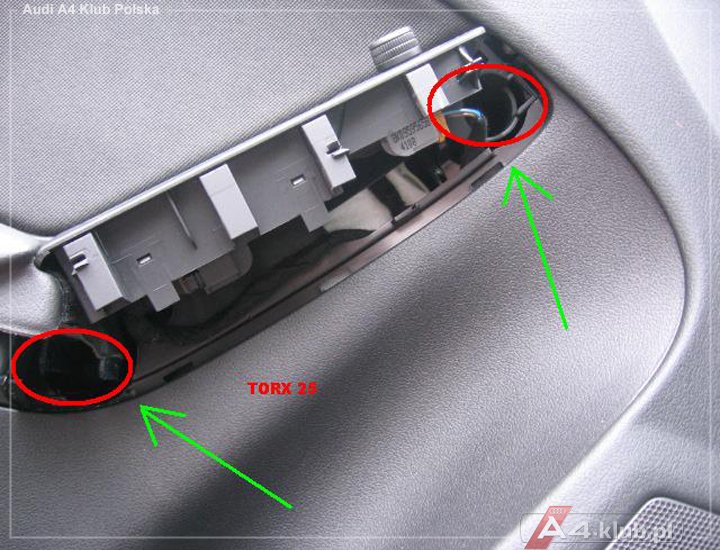

31 - Śruba uchwytu domykania 5 szt.
32 - Śruba osłony drzwi

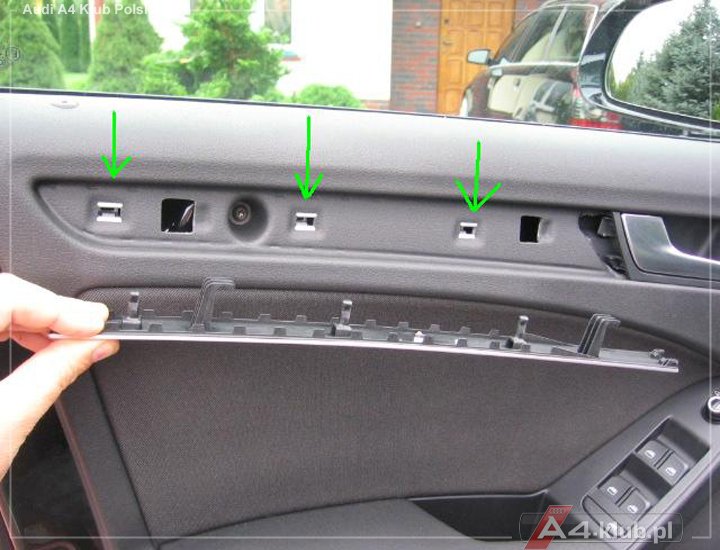

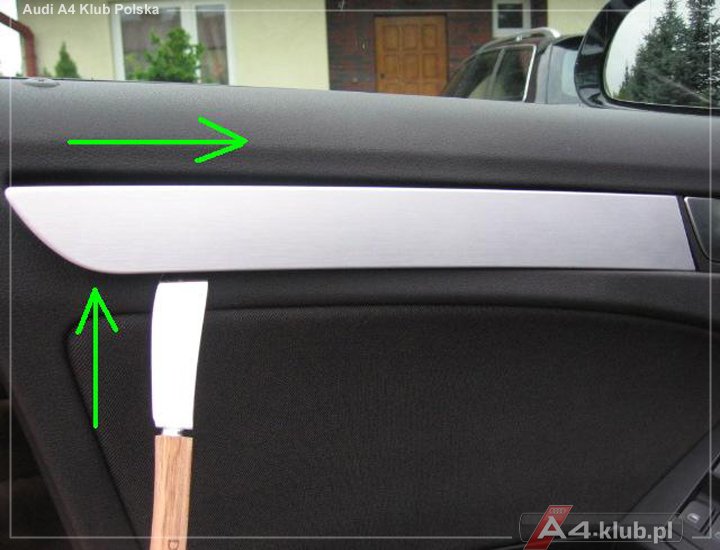

Oczywiście używamy zakupionych przyrządów, a nie jak ja nożyka do masełka.

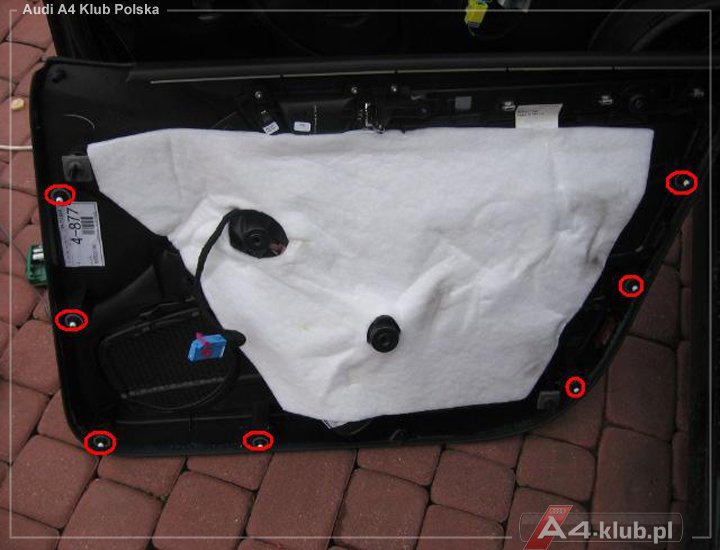

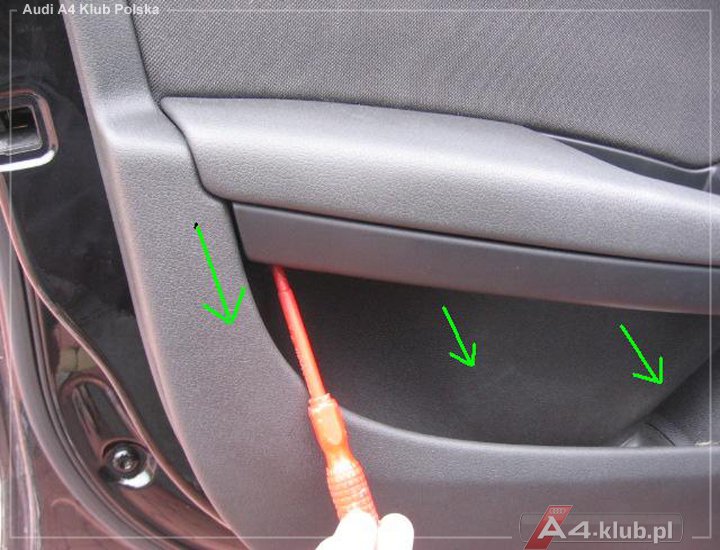

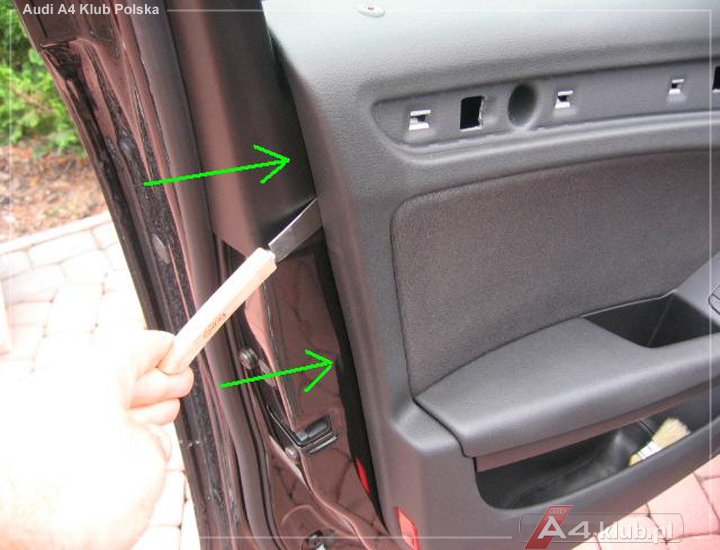

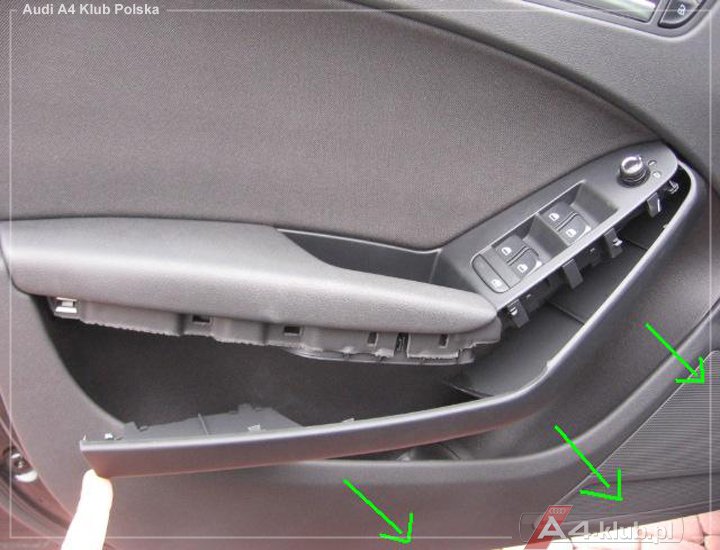

Zaczynając z tyłu w dolnym narożniku, odczepić osłonę od drzwi. W tym celu wsunąć wyjmak w obszarze zatrzasków mocujących pomiędzy osłonę drzwi a drzwi.

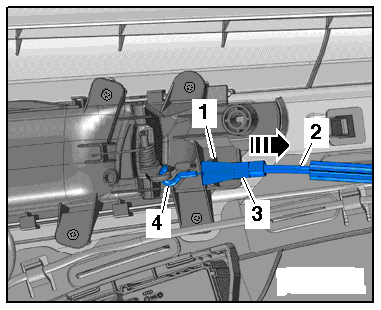

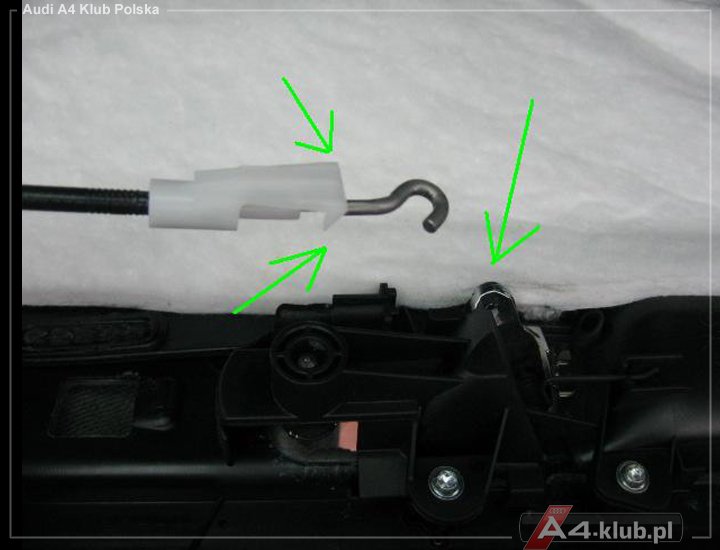

– Odblokować ostrożnie jarzmo 3 przy wsporniku oporowym 1
– Wyjąć cięgno elastyczne opancerzone 2 wewnętrznej klamki drzwi zgodnie z kierunkiem strzałki ze wspornika oporowego.
– Odczepić koniec cięgna 4 od wewnętrznej klamki drzwi.
– Aby odłączyć elektryczne złącze wtykowe, nacisnąć przycisk zabezpieczający 1, obrócić jarzmo mocujące zgodnie z kierunkiem strzałki i odłączyć wtyczkę.
– Zdjąć osłonę drzwi.

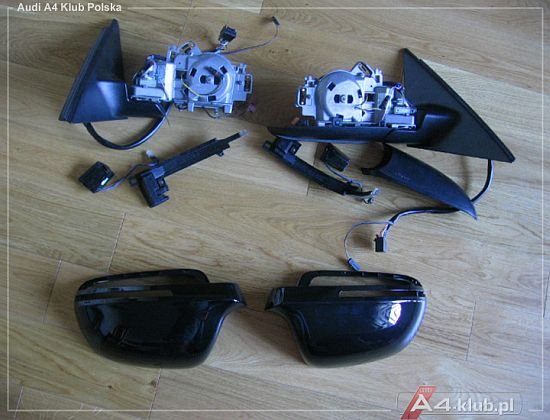

ZESTAWIENIE MONTAŻOWE LUSTERKA ZEWNĘTRZNEGO:
1 - Szyba lusterka
2 - Śruba
3 - Śruba
4 - Osłona
5 - Jednostka regulacji lusterka
6 - Śruba
7 - Mocowanie jednostki ustawiania lusterka
8 - Kierunkowskaz boczny
9 - Obudowa lusterka zewnętrznego
10 - Śruba
11 - Lampka ostrzegawcza asystenta zmiany pasa ruchu
12 - Śruba
13 - Uszczelka
Wymontowanie wkładu lusterka:
- Zabezpieczyć krawędzie obudowy na górze i na dole za pomocą taśmy klejącej przed uszkodzeniem lakieru.

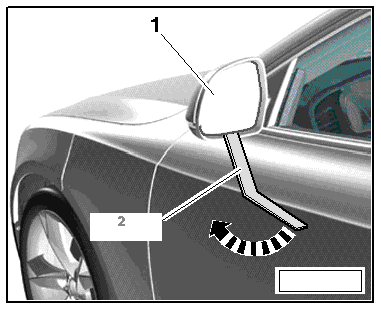

- Wycisnąć szybę lusterka 1 za pomocą dźwigni demontażowej 2 na górze i na dole z jednostki ustawiania lusterka.
– Odłączyć elektryczne złącza wtykowe 2 i 3 ogrzewania szyby lusterka z tyłu szyby lusterka 1.
– Jeśli jest, odczepić elektryczne złącze wtykowe 5 od uchwytu.
– Odłączyć elektryczne złącze wtykowe 4. Zamontowanie przebiega w odwrotnej kolejności, przestrzegać przy tym następujących punktów:
– Umieścić szybę lusterka na jednostce ustawiania lusterka i wcisnąć szybę lusterka. Trzeba zwrócić uwagę na to, aby podczas naciskania szyby lusterka naciskać tylko na środek lusterka.

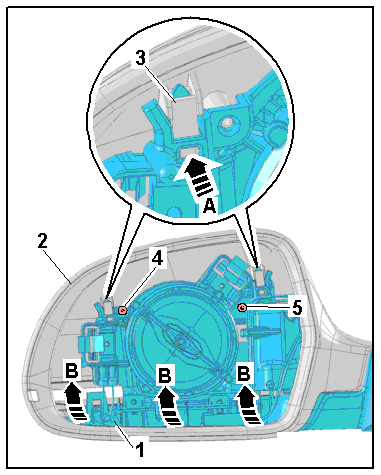

Wymontowanie i zamontowanie obudowy lusterka zewnętrznego:
– Wymontować szybę lusterka W celu zabezpieczenia lakieru obszar wokół obudowy lusterka okleić miękką szmatką.
– Wykręcić śruby 4 i 5.
– Odblokować występy mocujące 3 zgodnie z kierunkiem strzałki A.
– Odblokować klamrę mocującą 1 i zdjąć obudowę lusterka zewnętrznego z osłony 2 strzałki B.
– Nacisnąć jednostkę ustawiania lusterka w dół i wyjąć obudowę lusterka zewnętrznego w górę.
– Rozłączyć elektryczne złącze wtykowe kierunkowskazów bocznych.
– Zdemontować kierunkowskaz boczny z obudowy lusterka zewnętrznego.

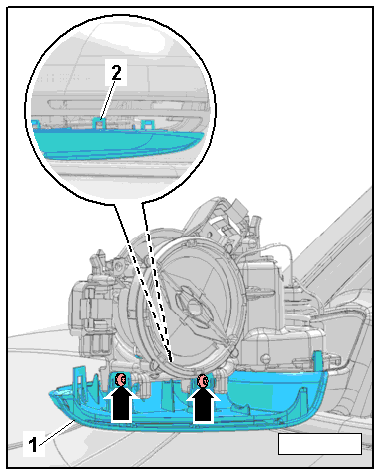

Wymontowanie i zamontowanie osłony mocowania jednostki ustawiania lusterka:
– Wymontować obudowę lusterka zewnętrznego.
– Wykręcić śruby.
– Odczepić zaczep mocujący 2 i zdjąć osłonę 1 z mocowania jednostki ustawiania lusterka.
Zamontowanie przebiega w odwrotnej kolejności, przestrzegać przy tym następujących punktów:
– Zamontować obudowę lusterka zewnętrznego.

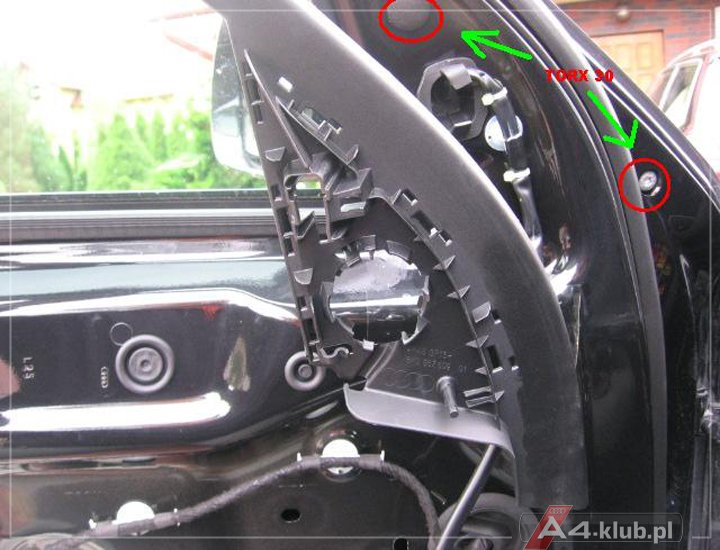

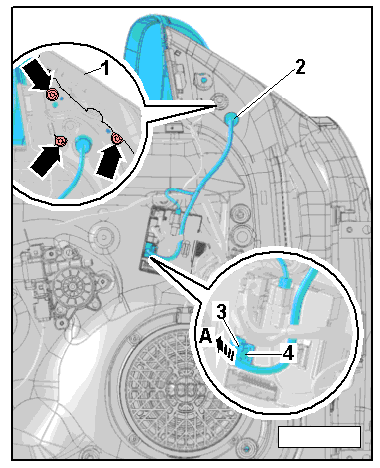

Wymontowanie i zamontowanie mocowania jednostki ustawiania lusterka:
– Wymontować osłonę drzwi i osłonę ramy szyby.
– Wymontować osłonę i uchwyt głośnika wysoko tonowego.
– Odłączyć elektryczne złącze wtykowe, w tym celu pociągnąć zabezpieczenie 3 do tyłu strzałka A i nacisnąć odblokowanie 4 w dół.

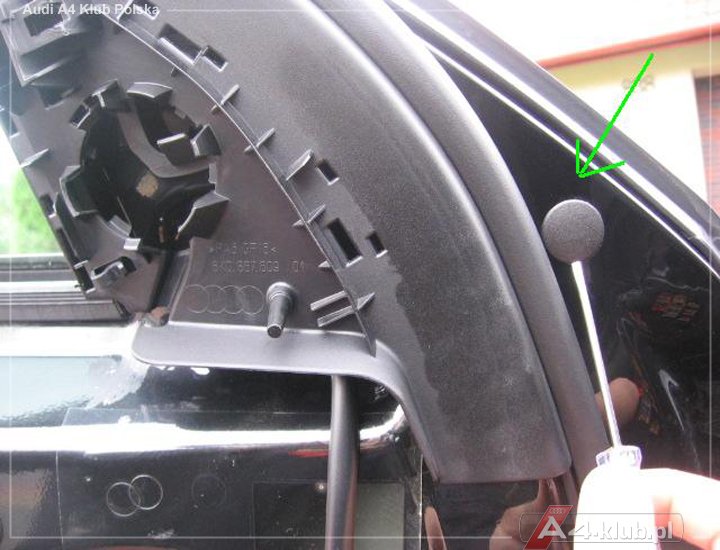

– Podważyć tulejkę 2 z uszczelnienia lusterka zewnętrznego i wyjąć ją.
– W obszarze lusterka zewnętrznego zdjąć wypustki mocujące z drzwi.

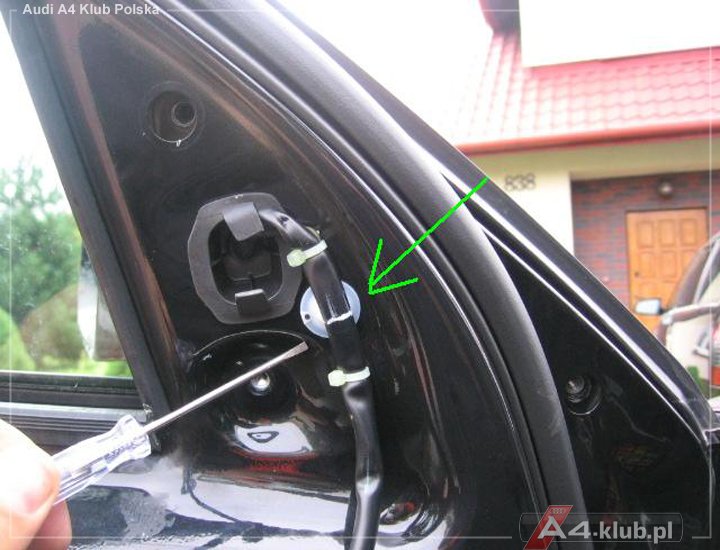

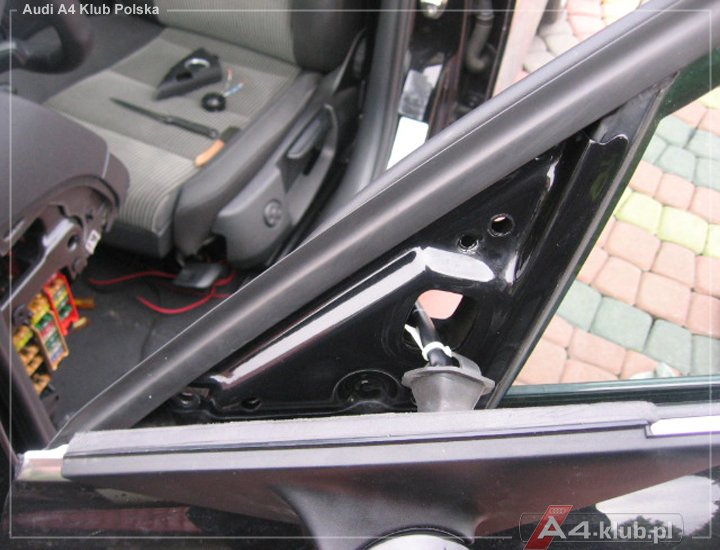

– Podważyć uszczelnienie lusterka zewnętrznego 1 z drzwi i jednocześnie wykręcić śruby.

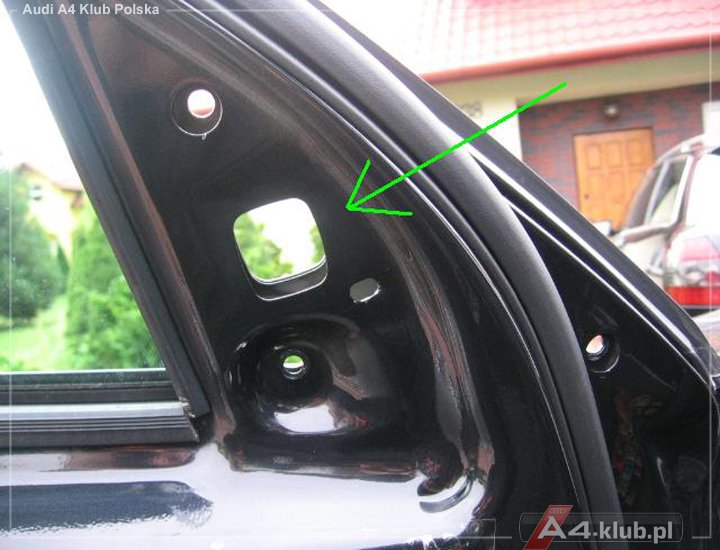

– Zdjąć mocowanie jednostki ustawiania lusterka i jednocześnie wysunąć wiązkę przewodów na zewnątrz przez otwór w nadwoziu.
WYMIANA STEROWNIKA DRZWI :

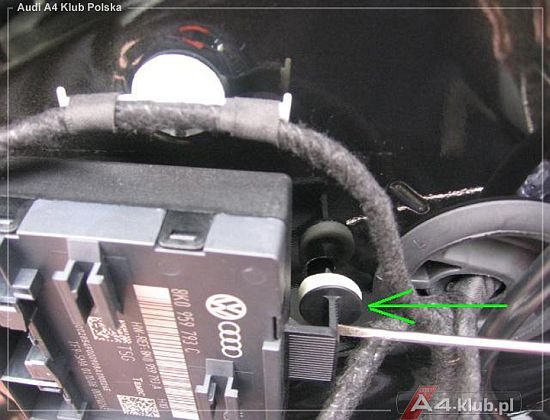

Po demontażu tapicerek drzwi wypinamy wszystkie wtyki ze sterownika drzwi.

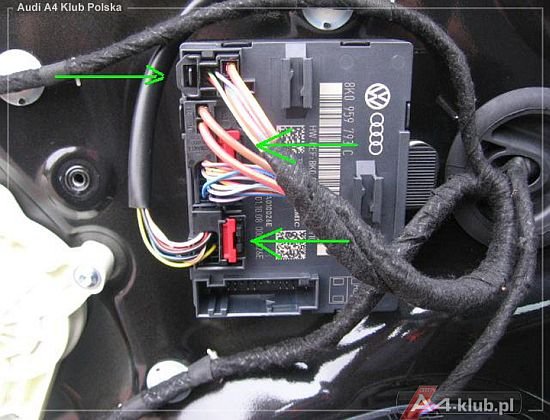

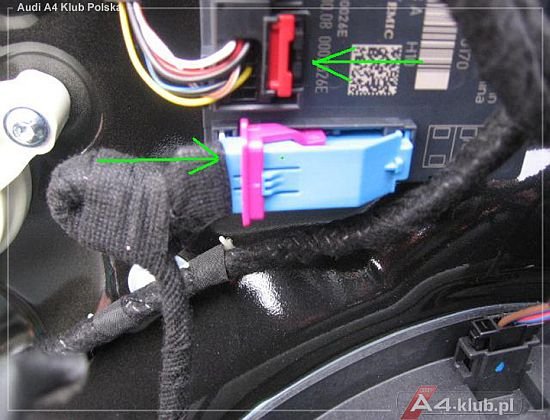

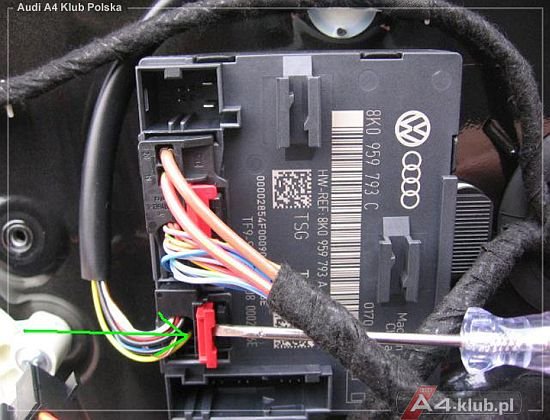

Pierwsze odblokowujemy zabezpieczenia wtyk (kolor czerwony) zarówno okablowania z lusterka jak i wiązki od strony tapicerki (niebieska wtyka).
Następnie wymieniamy sterownik i wszystko robimy w odwrotnej kolejności.

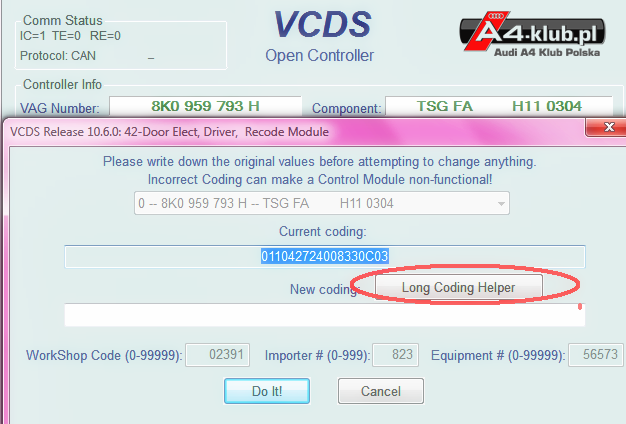

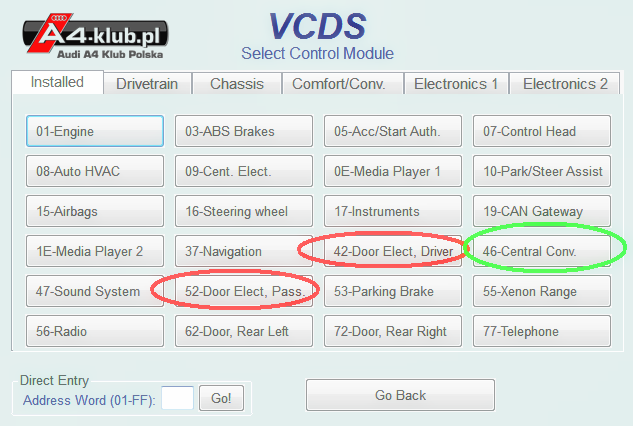

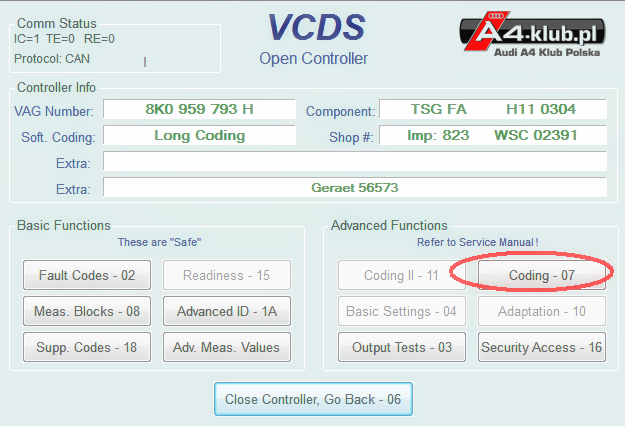

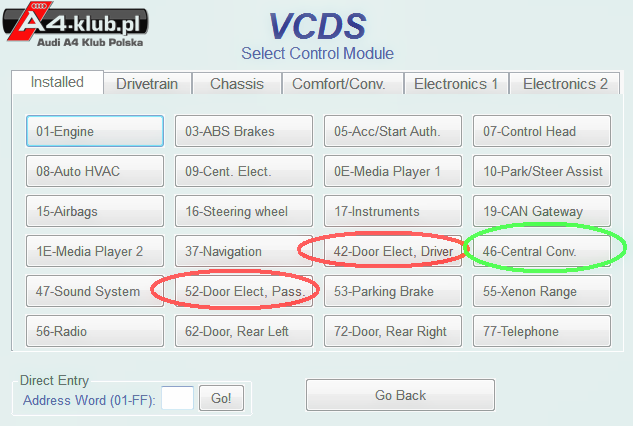

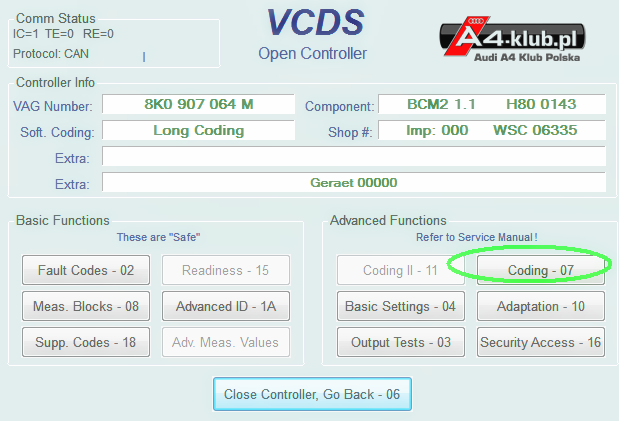

KODOWANIE STEROWNIKÓW DRZWI 42, 52:
[42 - Door Elect. Driver]

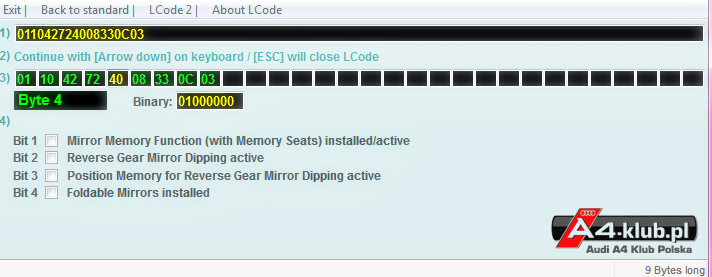

[Coding - 07] ---> [Long Coding Helper] ---> Byte 4 Bit ---> 4 zmiana 0 na 1
lub odznaczamy "Foldable Mirrors Installed "
[52 - Door Elect. Pass]
[Coding - 07] ---> [Long Coding Helper] ---> Byte 4 Bit ---> 4 zmiana 0 na 1
lub odznaczamy "Foldable Mirrors Installed "

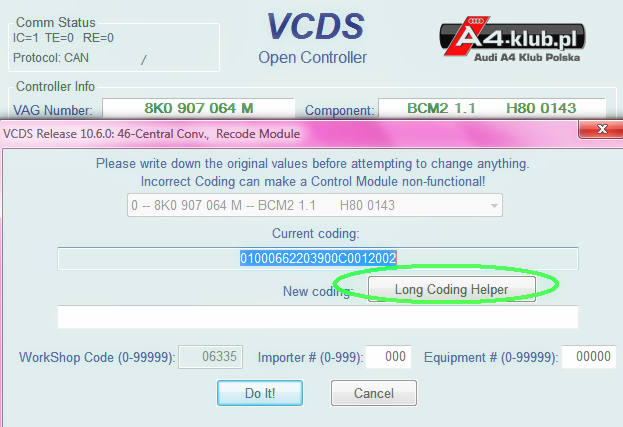

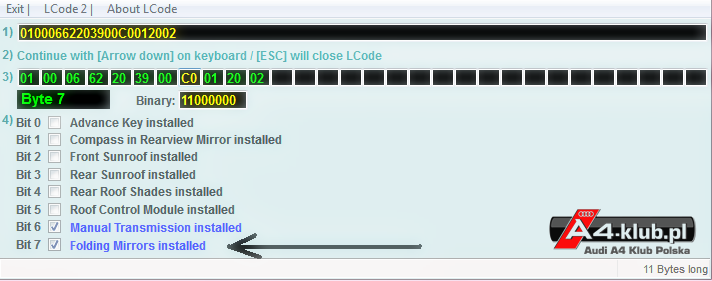

KODOWANIE STEROWNIKA KOMFORT 46 :
[46 - Central Conv.]
[Coding - 07] ---> [Long Coding Helper] ---> Byte 7 Bit ---> 7 zmiana 0 na 1
lub odznaczamy "Foldable Mirrors Installed "

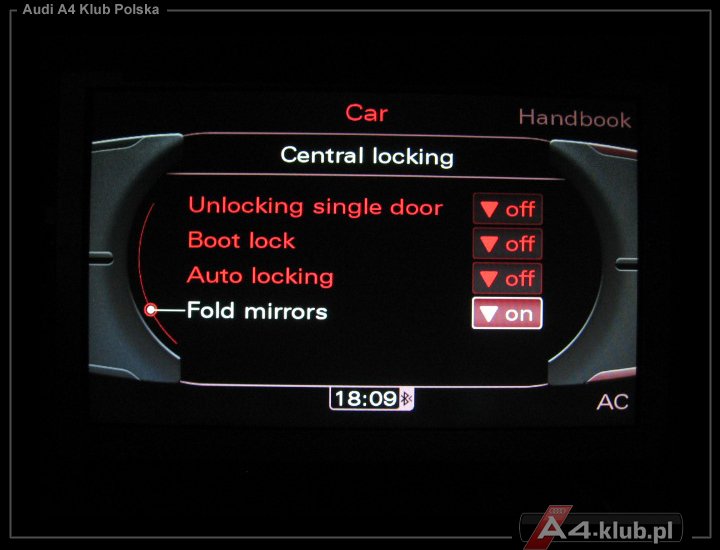

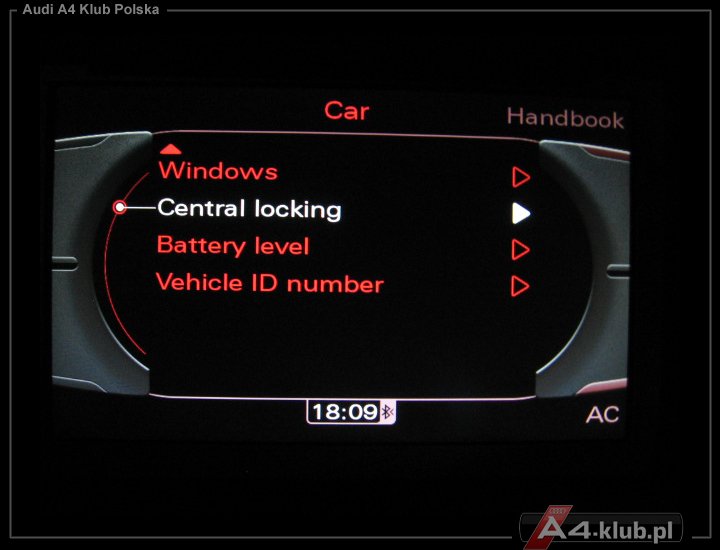

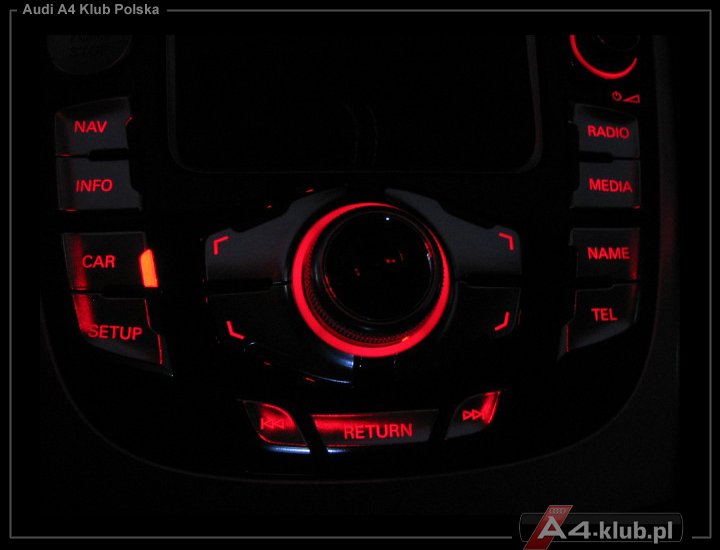

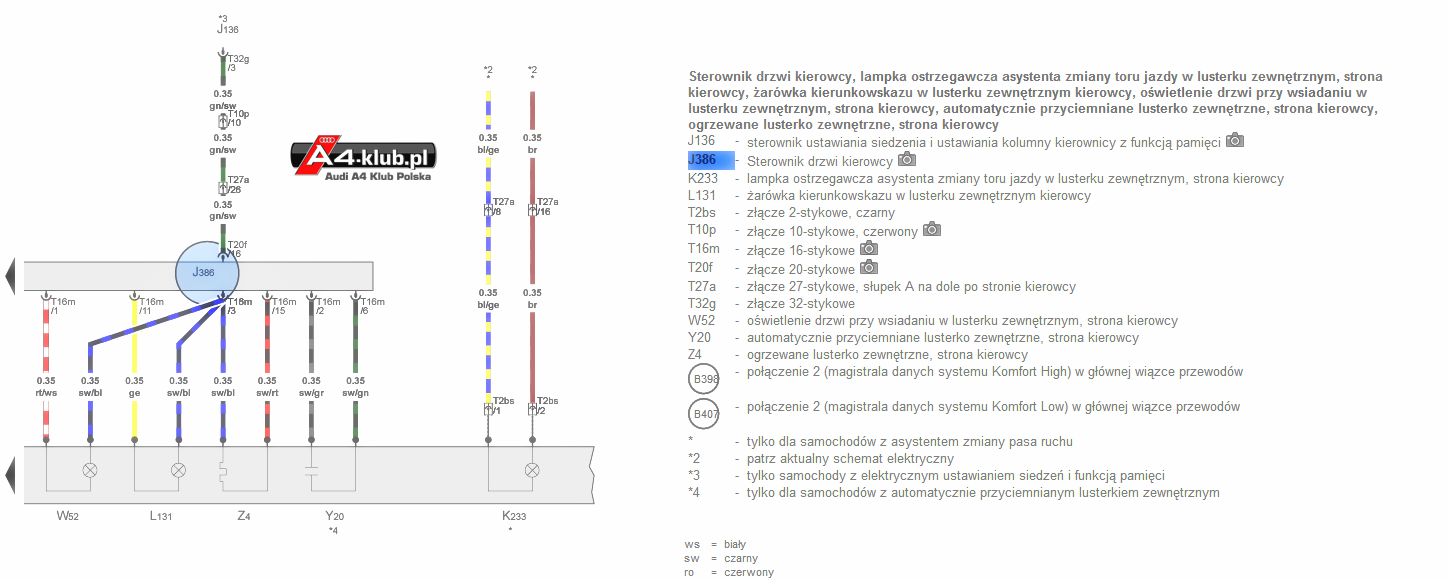

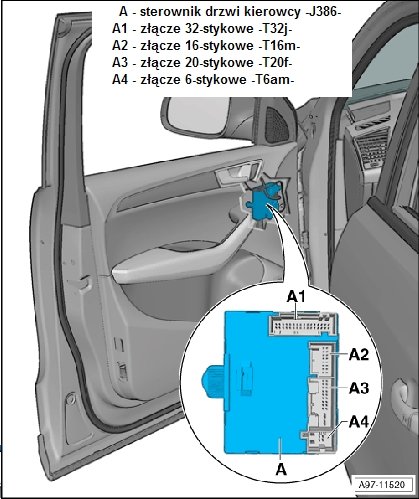

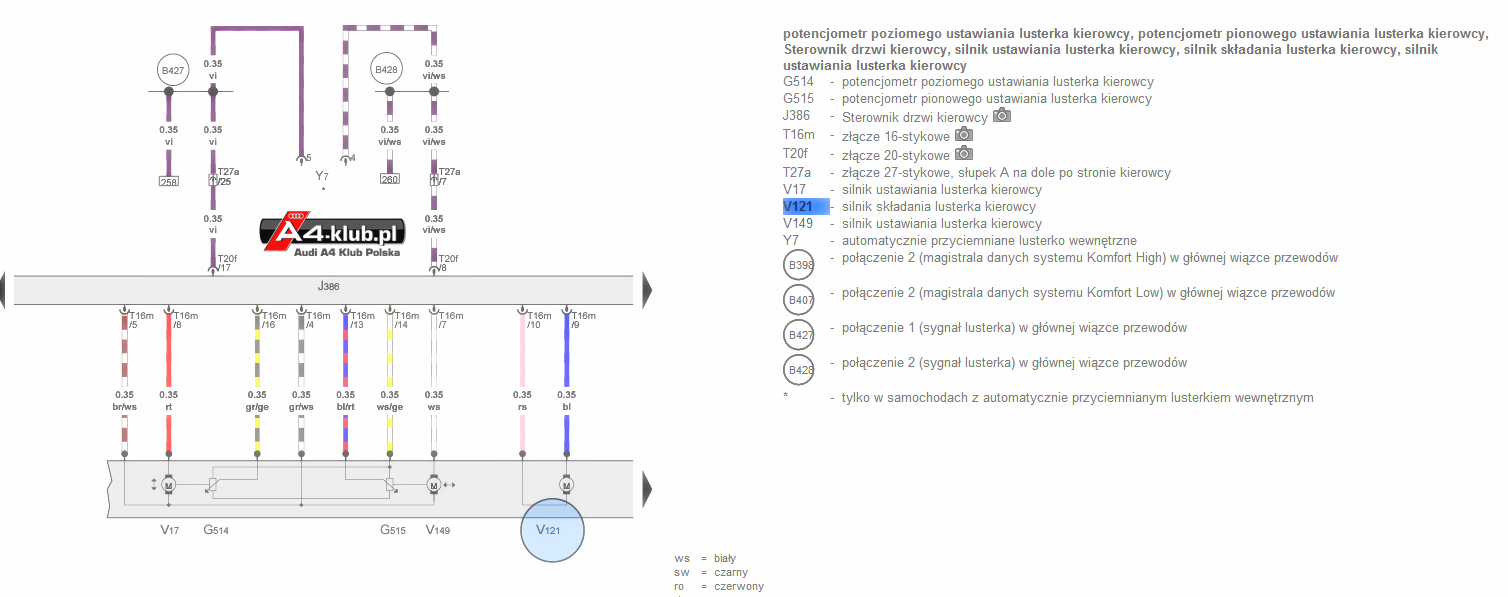

SCHEMAT STEROWNIKÓW:
