Witam. Dzisiaj zajmiemy się wymianą przednich lamp ze zwykłych na Bixenon LED przedlift. Na pewno dużo osób, które mają w swoim B8 zwykłe lampy marzy o Bixenonie i Ledach. Mam dużo zapytań o tą modyfikacje w aucie, dlatego postaram się jakoś naświetlić temat. Na chwilę obecną nie wiem czy wszystkie sterowniki CENTRALNEJ ELEKTRYKI 09 obsługują kodowanie Bixenona, ale z biegiem czasu dojdziemy do tego. Ta modyfikacja oczywiście będzie nam funkcjonowała, ale nie będziemy mieć systemu sprysków lamp oraz układu samo poziomowania, dlatego wykonujecie to na własną odpowiedzialność.
Oparte na sterowniku MCE ----> 8K0 907 063 D do 09/2009
SPIS STEROWNIKÓW : Proszę o info do potwierdzenia sterownika MCE 09
2008--->
- 8K0 907 063 ( Nie obsługuje BIXA)(Nie obsługuje grzanych foteli)
- 8K0 907 063 A (Nie obsługuje BIXA)(Nie obsługuje grzanych foteli)
- 8K0 907 063 B (Nie obsługuje BIXA , obsługuje grzane fotele )
- 8K0 907 063 C (Nie obsługuje grzanych foteli)
- 8K0 907 063 D obsługuje grzane fotele
- 8K0 907 063 H
- 8K0 907 063 J ???
MAJ 2010--->
- 8K0 907 063 K ( Nie obsługuje BIXA) (Nie obsługuje grzanych foteli)
- 8K0 907 063 L ???
- 8K0 907 063 M (Nie obsługuje BIXA) obsługuje grzane fotele
- 8K0 907 063 N (Nie obsługuje grzanych foteli)
- 8K0 907 063 P obsługuje grzane fotele
- 8K0 907 063 BE
- 2012
- 8K0 907 063 AA ???
- 8K0 907 063 AB ??? obsługuje grzane fotele
- 8K0 907 063 AC ??? Nie obsługuje grzanych foteli)
- 8K0 907 063 AD obsługuje grzane fotele
- 8K0 907 063 AH obsługuje grzane fotele
- 8K0 907 063 DL ??? AH
- 8K0 907 063 AJ obsługuje grzane fotele
- 8K0 907 063 AL ??? na AH
- 8K0 907 063 AK obsługuje grzane fotele
- 8K0 907 063 DB ??? Nie obsługuje grzanych foteli
- 8K0 907 063 DD ??? obsługuje grzane fotele
- 8K0 907 063 DF obsługuje grzane fotele
- 8K0 907 063 DH obsługuje grzane fotele
Co będziemy potrzebować :
- Komplet lamp Bixenon wraz ze przetwornicami oraz żarnikami - koszt używek to różnie od 1800-2700 PLN

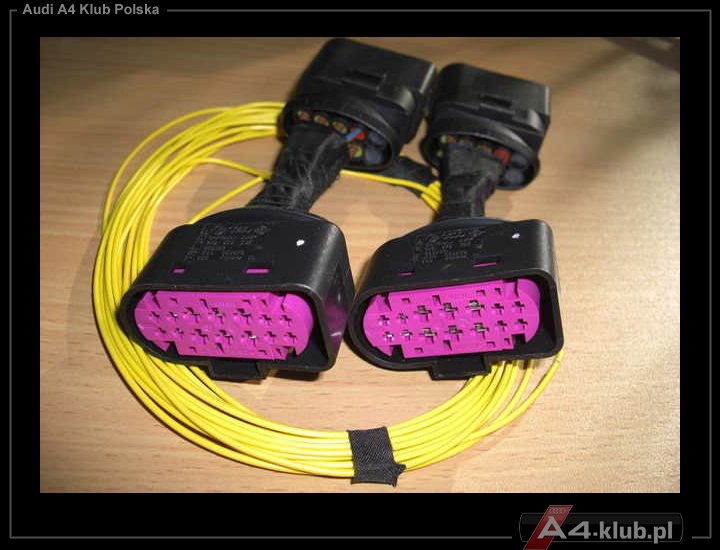

- przejściówki wtyk z 10 PIN na 14 PIN wraz z okablowaniem do MCE 09:
- Wtyka 10 PIN 1J0 973 835 - 2 szt. cena w ASO za 1 szt. - 17,00 PLN

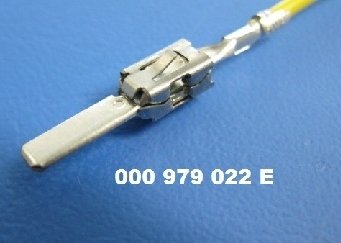

- Piny 000 979 022 E do wtyki 10 PIN - cena w ASO za 1 kabelek (dwa PINY) - 15,58 PLN
- Wtyka 14 PIN 1J0 973 737 2 szt. cena w ASO za 1 szt. - 21,70 PLN
- Piny do wtyki 14 PIN 000 979 021 E cena w ASO za 1 kabelek (dwa PINY) - 17,31 PLN
- Piny do wtyki 14 PIN 000 979 019 E cena w ASO za 1 kabelek (dwa PINY) - 17,31 PLN
- gumka uszczelniająca do wtyk 357 972 741 B - cena w ASO za 1 szt. - 2,09 PLN

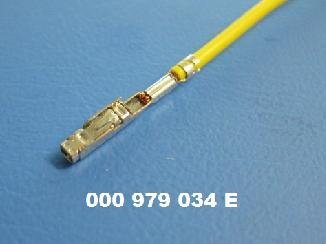

- Piny do MCE wtyki 17 PIN - 000 979 034 E cena w ASO za 1 kabelek (dwa PINY) - 41,00 PLN
Demontaż schowka po stronie kierowcy

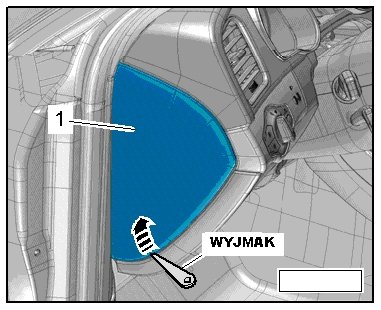

Wyjmakiem odczepiamy boczną zaślepkę deski 1

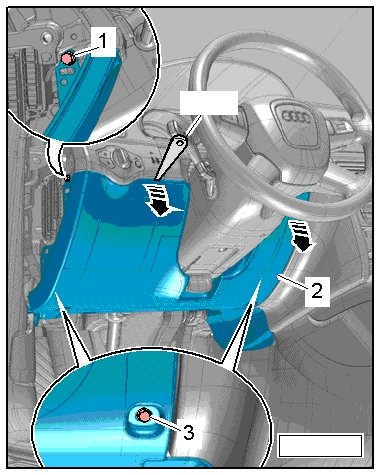

Wymontować osłonę boczną tablicy przyrządów po stronie kierowcy
Wykręcić boczną śrubę 1.
Wykręcić dolne śruby 3.

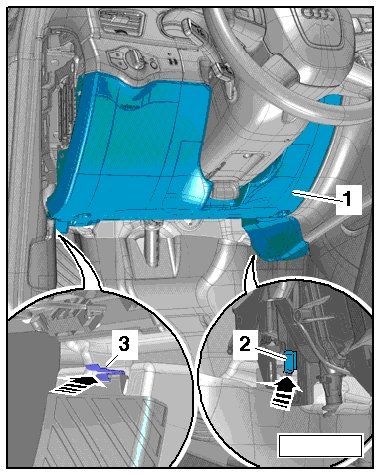

Odczepić górną krawędź osłony tablicy przyrządów 2 po stronie kierowcy za pomocą klina demontażowego od tablicy przyrządów strzałki.
Odczepić złącze 16-stykowe (wtyczka diagnostyczna).
Wersja wyposażenia z oświetleniem przestrzeni na nogi: odłączyć elektryczne złącze wtykowe.
Zdjąć osłonę tablicy przyrządów po stronie kierowcy.

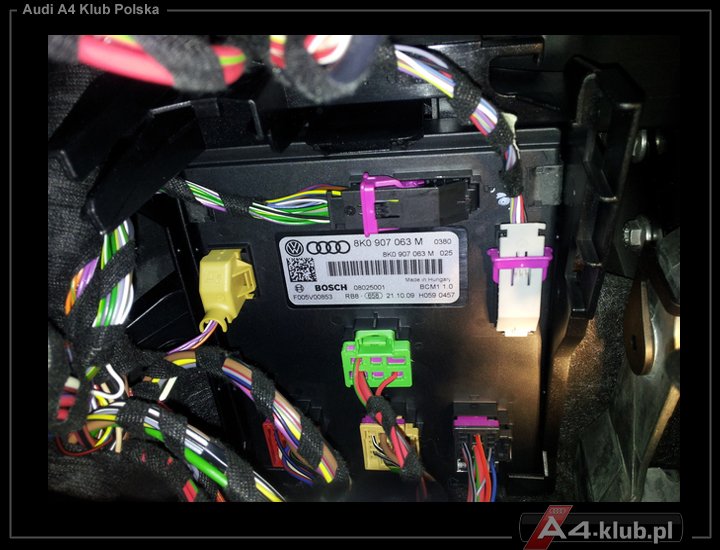

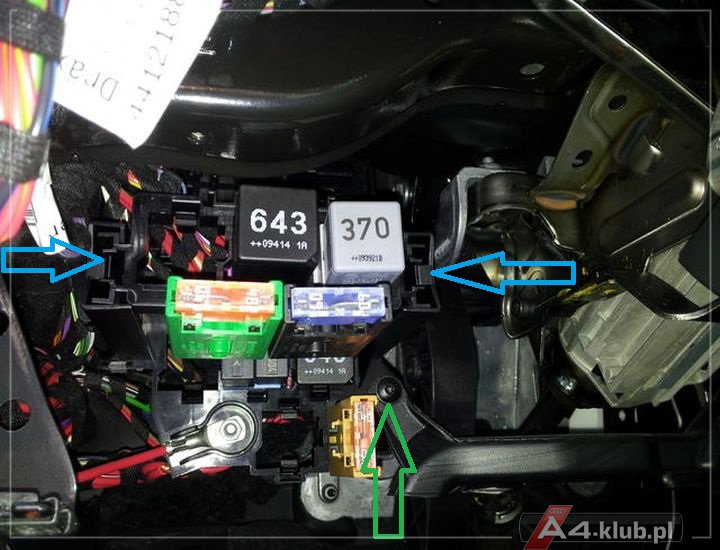

Po zdjęciu osłony od strony kierowcy, musimy dostać się do naszego MCE. Na drodze staje jeszcze sprawa mocowań bezpieczników i przekaźników. Na fotce strzałki ściągamy zabezpieczenia i dajemy cała obudowę na dół. Dodatkowo możemy jeszcze odkręcić mocowanie dolnego nawiewu, aby mieć lepszy dostęp do sterownika
MODUŁ CENTRALNEJ ELEKTRYKI:
Złącze E A2 (17-PIN) 17m
Pin 1: pusty
Pin 2: światła do jazdy dziennej oraz światła boczne żarówka, lewo-L186 (reflektory halogenowe) / LED zasilania modułu, w lewo do świateł dziennych i bocznych świateł-L176 (reflektory ksenonowe)
Pin 3: Światło ekran wiązki, lewo-V294 (reflektory ksenonowe)--->tutaj podłączamy 1 przewód
Pin 4: Prawy przedni światło obrysowe boczne żarówka-M34
Pin 5: sygnał żarówka Włącz światła, przedni lewy-M5
Pin 6: Przedni lewy marker boczny żarówka-M33
Pin 7: Vacant
Pin 8: żarówka mgła, lewo-L22
Pin 9: pusty
Pin 10: pusty
Pin 11: pusty
Pin 12: Główne żarówki reflektorów mijania, lewa-M30 (reflektory halogenowe) / Aktywacja, moduł LED, w lewo do świateł dziennych i bocznych świateł-L176 (reflektory ksenonowe)
Pin 13: pusty
Pin 14: pusty
Pin 15: Światło żarówki reflektorów mijania, lewa-M29 (Reflektory halogenowe) / Lewa strona wyładowczych lampka kontrolna J343 (reflektory ksenonowe)
Pin 16: Terminal 30 w lewo
Pin 17: Terminal 31 - 2
Złącze F Ał (17-PIN) 17n
Pin 1: pusty
Pin 2: Główne żarówki reflektorów mijania, prawym M32 (reflektory halogenowe) / Aktywacja, moduł LED, w prawo, dla świateł dziennych i bocznych świateł-177 (reflektory ksenonowe)
Pin 3: pusty
Pin 4: pusty
Pin 5: pusty
Pin 6: pusty
Pin 7: Daylight jazdy żarówki, lewo-L174 ust reflektory halogenowe)
Pin 8: żarówka mgła, prawo-L23
Pin 9: Światła ekran wiązka prawym V295 (Reflektory ksenonowe)--->tutaj podłączamy 1 przewód
Pin 10: Sygnał żarówka Włącz światła, przedni prawy-M7
Pin 11: pusty
Pin 12: światła do jazdy dziennej oraz światła boczne żarówka prawym L188 (Reflektory halogenowe) / LED zasilania modułu, w prawo, dla świateł dziennych i bocznych świateł-177 (reflektory ksenonowe)
Pin 13: pusty
Pin 14: Światło dzienne jazdy żarówka, przedni prawy-L175 (reflektory halogenowe)
Pin 15: Światło żarówki reflektorów mijania, prawym M31 (reflektory halogenowe) / Right side wyładowczych lampka kontrolna J344 (reflektory ksenonowe)
Pin 16: Terminal 30 prawy
Pin 17: Terminal 31 - 1

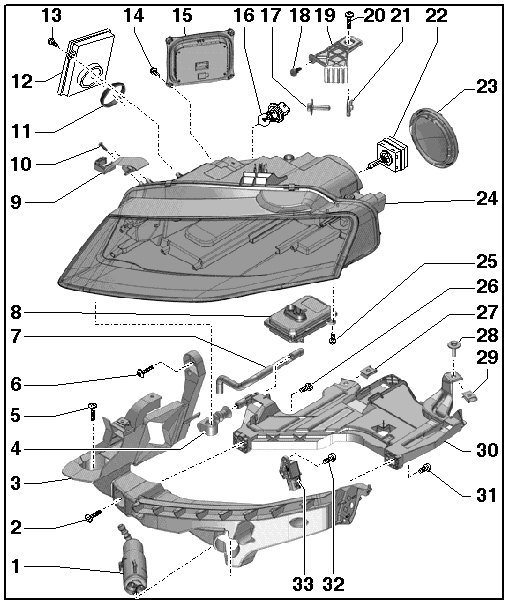

1 - Dysza mycia układu mycia reflektorów
2 - Śruba
3 - Uchwyt
4 - Odpowietrzanie
5 - Śruba
6 - Śruba
7 - Wąż odpowietrzający
8 - Moduł wysokonapięciowy - tylko samochody z reflektorami kierowanymi (AFS)
9 - Uchwyt obudowy reflektora
10 - Śruba
11 - Pierścień uszczelniający
12 - Sterownik lampy wyładowczej
13 - Śruba
14 - Śruba
15 - Moduł LED świateł do jazdy w dzień i świateł pozycyjnych
16 - Żarówka przedniego kierunkowskazu 12 V, 21 W (H21W)
17 - Śruba
18 - Śruba oporowa
19 - Uchwyt obudowy reflektora
20 - Śruba
21 - Śruba
22 - Lampa wyładowcza
23 - Pokrywa obudowy
24 - Obudowa reflektora - Żarówki świateł do jazdy w dzień i świateł pozycyjnych są diodami świetlnymi i są zintegrowane z obudową reflektora. Wymiana diod świetlnych nie jest możliwa, należy wymienić cały reflektor.
Samochody dla USA: żarówka bocznego światła obrysowego z przodu jest diodą świetlną i jest zintegrowana z obudową reflektora. Wymiana diody świetlnej nie jest możliwa, należy wymienić cały reflektor.
25 - Śruba
26 - Śruba
27 - Nakrętka wkładana
28 - Śruba
29 - Nakrętka wkładana
30 - Mocowanie obudowy reflektora
31 - Śruba
32 - Śruba
33 - Czujnik zderzenia przedniej poduszki bezpieczeństwa
WYMONTOWANIE I ZAMONTOWANIE OBUDOWY REFLEKTORA
Odłączyć przewód masy od akumulatora przy wyłączonym zapłonie
Wykręcić śruby 1 2 3 5 z zatrzasków rozprężnych.
Podnieść osłonę 4 poprzecznego pasa nadwozia strzałka i odczepić od osłony chłodnicy.
Odłączyć elektryczne złącze wtykowe 2

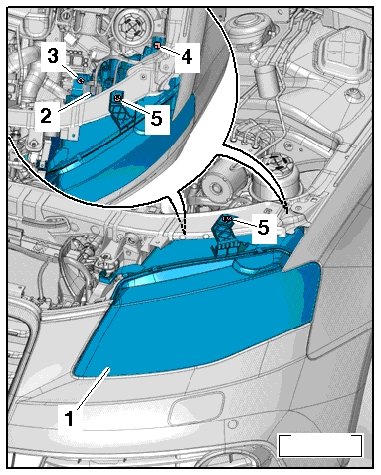

Wykręcić śruby 3 4 5 z obudowy reflektora 1.

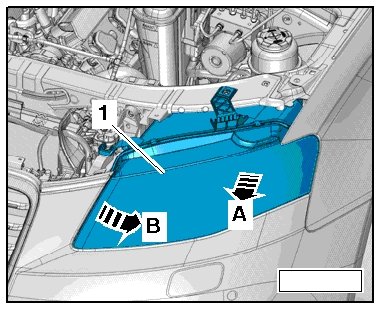

Pociągnąć obudowę reflektora 1 do przodu strzałka A , aż prowadnice reflektora zostaną wysunięte z mocowań przy suwakach mocowań.
Następnie przechylić obudowę reflektora w stronę błotnika strzałka B i zdjąć z suwaków mocowań.
ZAMONTOWANIE
Zamontowanie przebiega w odwrotnej kolejności, przestrzegać przy tym następujących punktów:

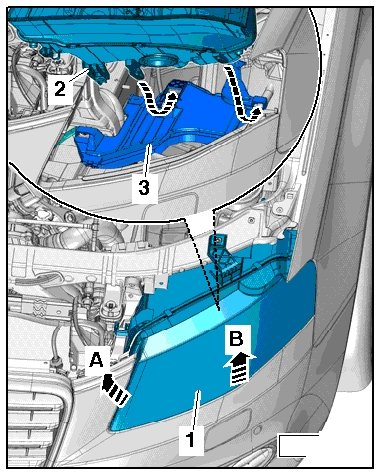

Włożyć krawędź zewnętrzną obudowy reflektora 1 do środka za błotnik.
Przechylić obudowę reflektora do wewnątrz strzałka A , prowadnice 2 przy obudowie reflektora muszą przy tym wejść w prowadnice mocowania 3 strzałki.
Wsunąć obudowę reflektora do tyłu, do oporu w mocowanie obudowy reflektora strzałka B.
Obudowa reflektora musi dać się wsunąć lekko i bez użycia siły w mocowanie obudowy reflektora.

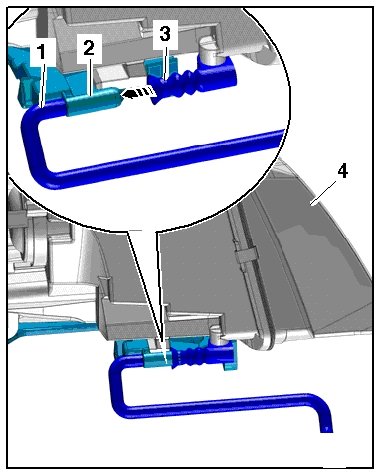

Zwrócić uwagę, aby podczas wsuwania reflektora 4 odpowietrzanie 3 reflektora zostało równomiernie nasunięte na mocowanie 2 węża odpowietrzającego 1 strzałka.
Dokręcić śruby 3 4 5.

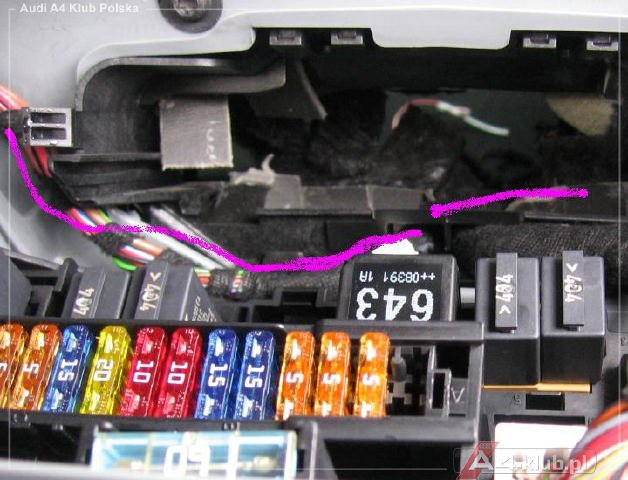

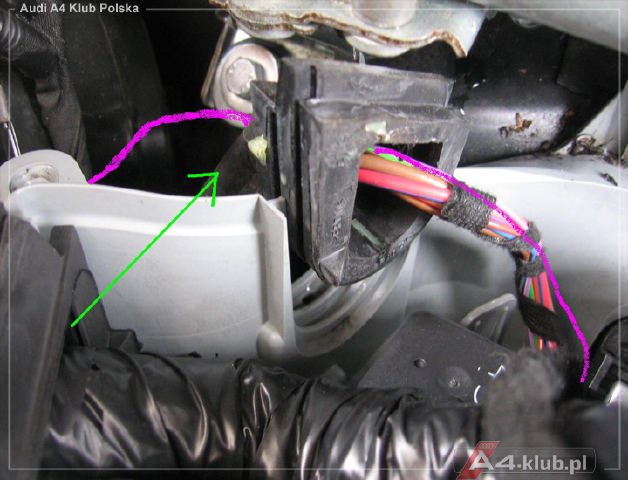

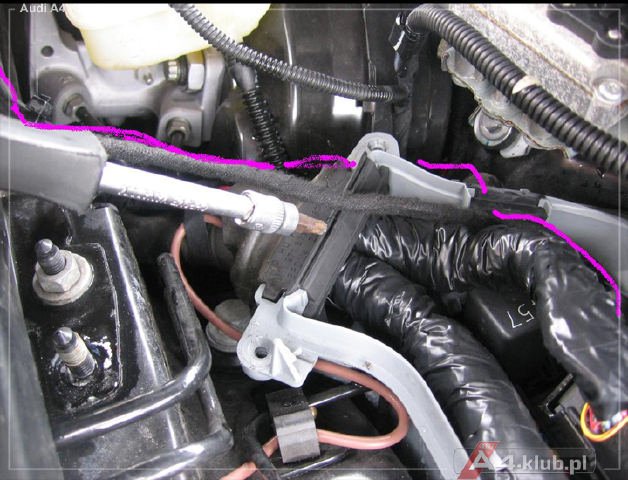

Jeśli już mamy wyciągnięte lampy podłączamy redukcje oraz prowadzimy dwa przewody do MODUŁU CENTRALNEJ ELEKTRYKI 09. Aby dostac sie do niego musimy puścić kable przez obudowę ECU kluczem TORX 25. W tym celu demontujemy osłonę podszybia oraz górną część zbiorniczka spryskiwaczy odkręcając śrubę mocującą.
Musimy dostać się do MCE 09 17 PINOWE wtyki wg. schematu i tam podłączamy przewody od lewej i prawej lampy.
**************************************************************************************************************************************************

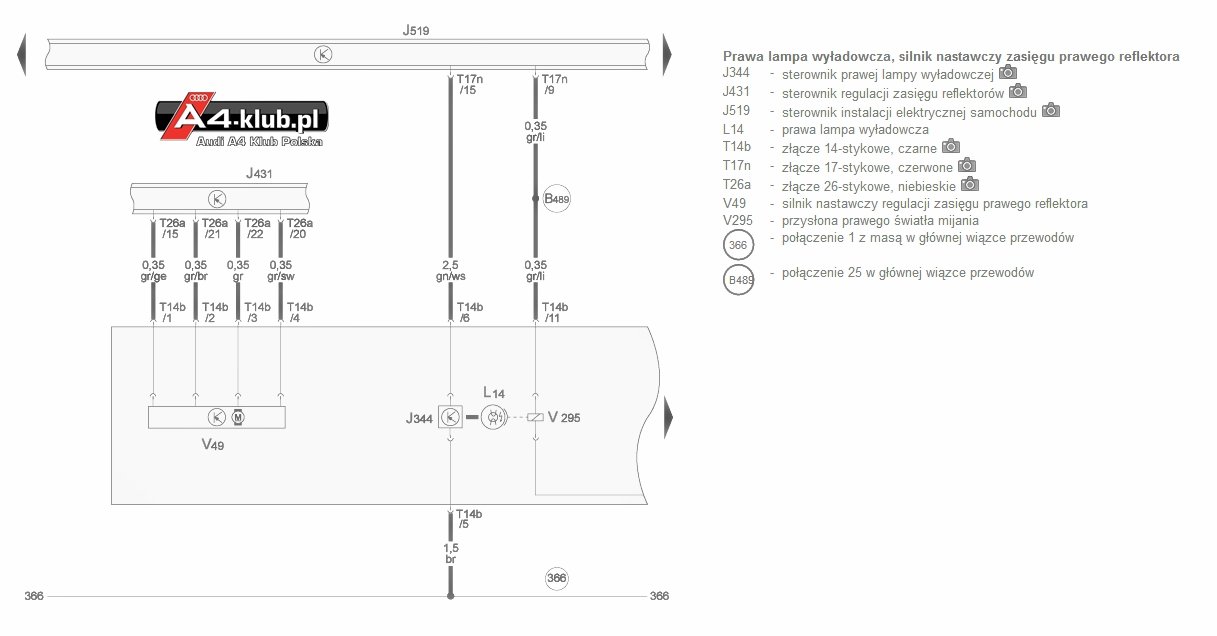

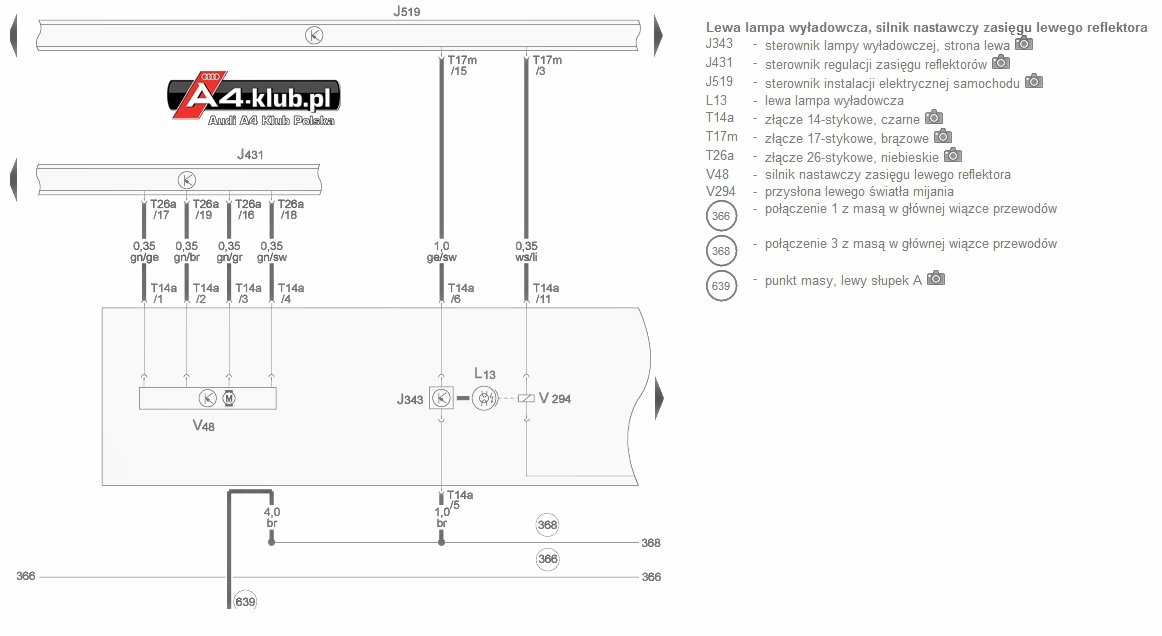

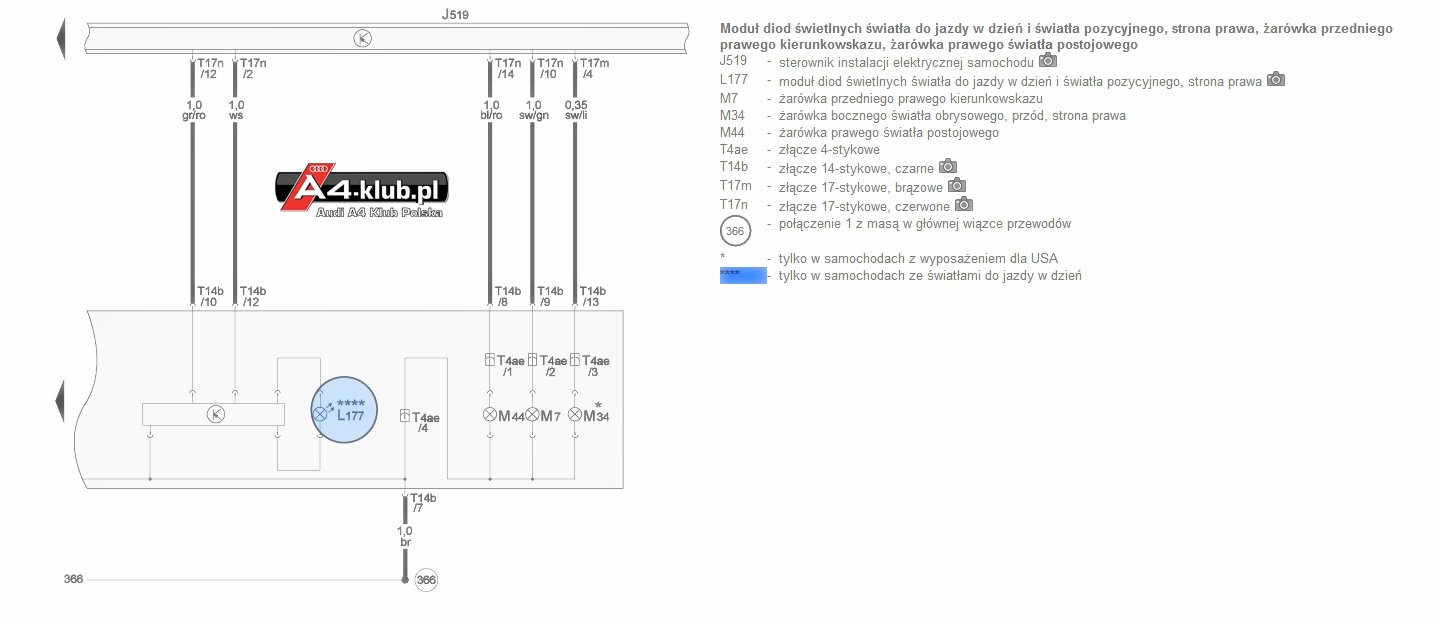

SCHEMATY PODŁĄCZEŃ LAMPY BIXENON
**************************************************************************************************************************************************

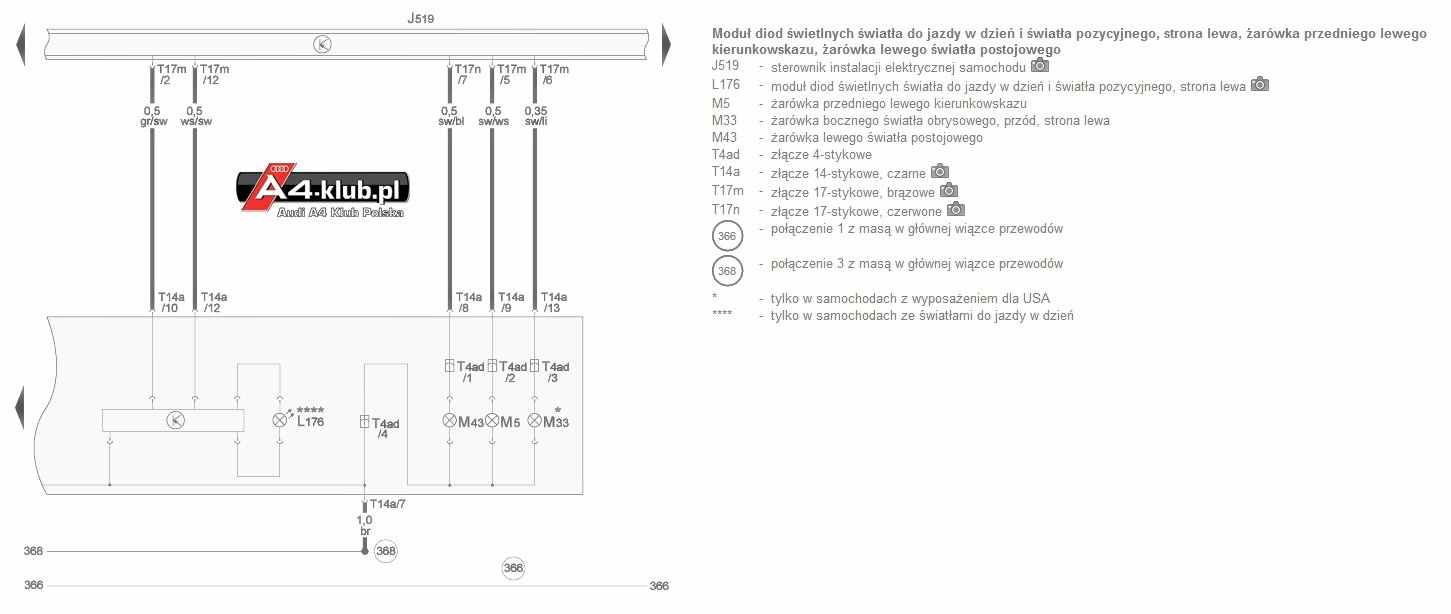

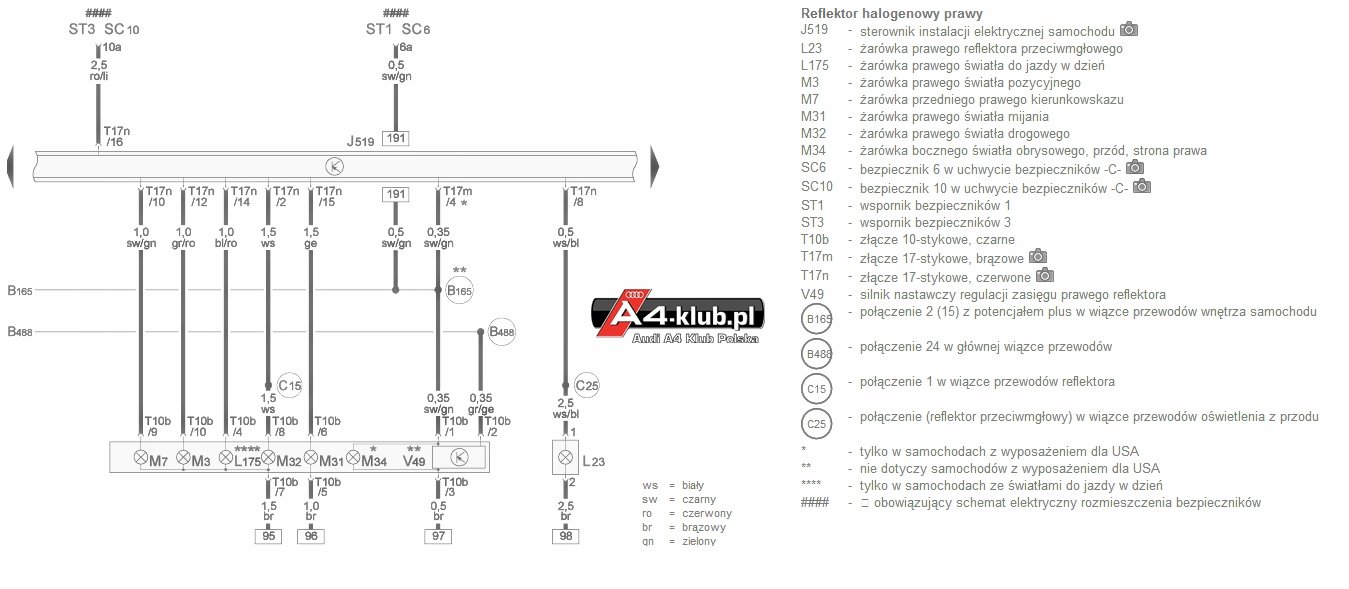

SCHEMATY PODŁĄCZEŃ ZWYKŁYCH LAMP
*********************************************************************************************************************************************************************
KODOWANIE W MODULE CENTRALNEJ ELEKTRYKI
Kodowanie lamp bixenon :

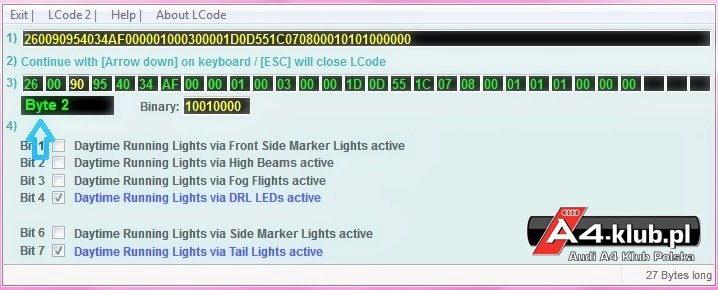

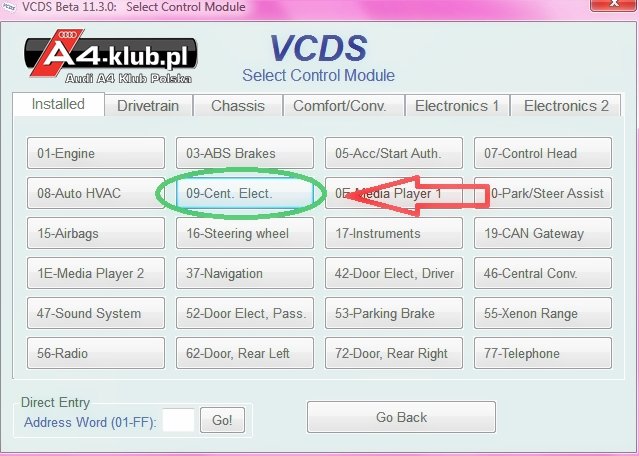

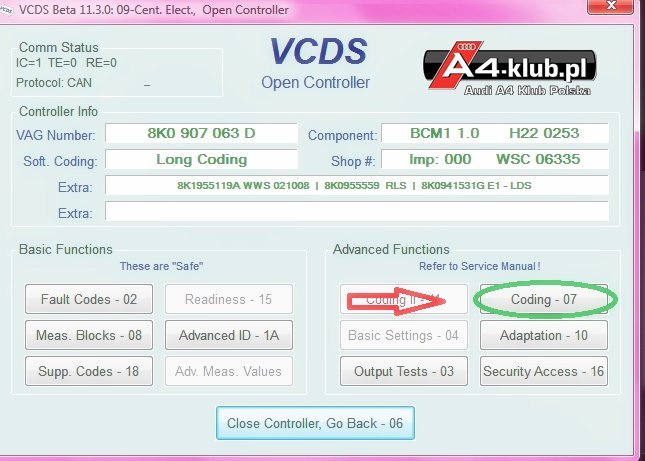

MCE 09 ---> CODING 07 --->Long Coding Helper --->
Software Coding: 260090B10134A7000001000300001D0D001C220800000101000000
BYTE 0 - 26
BYTE 2 - 90

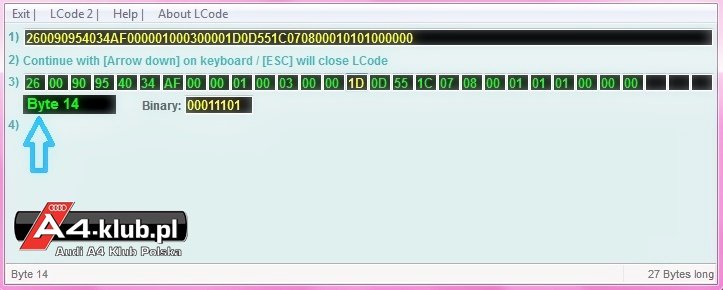

BYTE 14 - 1D

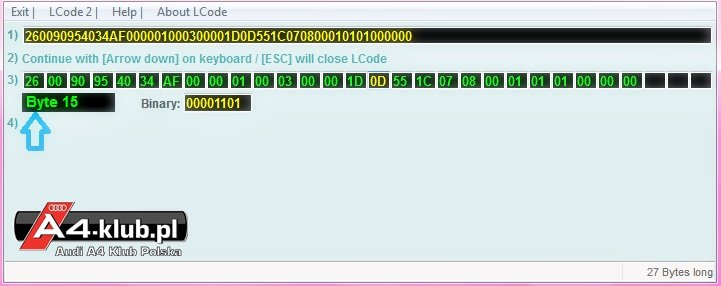

BYTE 15 - 0D
************************************************************************************************************************************
DO DIAGNOZY DZIAŁANIA LAMP BLOKI POMIAROWE 08 :
1. Moduł LED prawym 177 (światła boczne)
Zmierzone wartości:
I po prawej stronie światła przednie (odczyt 9/1)
Mam prawo główna belka (odczyt 10/3)
I przednie światła jazdy dziennej w prawo (odczyt 10/1)
2. Moduł LED lewej L176 (światła boczne)
Zmierzone wartości:
I Side światła z przodu po lewej stronie (odczyt 9/2)
I Main lewej belki (odczyt 10/4)
I światła jazdy dziennej z przodu po lewej stronie (odczyt 10 druga)
3. Moduł LED prawym 177 (Światła do jazdy dziennej)
Zmierzone wartości:
I po prawej stronie światła przednie (odczyt 9/1)
Mam prawo główna belka (odczyt 10/3)
I przednie światła jazdy dziennej w prawo (odczyt 10/1)
4. Moduł LED lewej L176 (Światła do jazdy dziennej)
Zmierzone wartości:
I Side światła z przodu po lewej stronie (odczyt 9/2)
I Main lewej belki (odczyt 10/4)
I światła jazdy dziennej z przodu po lewej stronie (odczyt 10 druga)
5. Światła do jazdy dziennej oraz światła boczne żarówka prawym L188
Stan licznika:
I po prawej stronie światła przednie (odczyt 9/1)
6. Światła do jazdy dziennej oraz światła żarówka, boczne lewej L186
Stan licznika:
I Side światła z przodu po lewej stronie (odczyt 9/2)
7. Światło żarówki reflektorów mijania, prawym M31 (wyładowczych lamp prawym L14)
Stan licznika:
I Dipped prawo wiązki (odczyt 03/09)
8. Światło żarówki reflektorów mijania, lewa-M29 (wyładowczych lamp, lewo-L13)
Stan licznika:
I wiązki świateł mijania w lewo (odczyt 04/09)
9. Światło dzienne jazdy żarówka prawym L175
Stan licznika:
I przednie światła jazdy dziennej w prawo (odczyt 10/1)
10. Światło dzienne jazdy żarówka, lewo-L174
Stan licznika:
I światła jazdy dziennej z przodu po lewej stronie (odczyt 10 druga)
11. Światła do jazdy dziennej lampa 2, kliknij prawym L185
Stan licznika:
I jazdy dziennej światło 2 przedni prawy (odczyt 15/2)
12. Światła dziennego światła żarówka 2, lewy-L 184
Stan licznika:
I jazdy dziennej światło 2 lewy przedni (odczyt 15/3)
13. Głównym żarówka belka prawym M32
Stan licznika:
Mam prawo główna belka (odczyt 10/3)
14. Głównym żarówka mijania, lewa-M30
Stan licznika:
I Main lewej belki (odczyt 10/4)
15. Prawo świateł mijania silnik-V295
Stan licznika:
I Dipped ekran wiązki prawym V295 (Odczyt 11/1)
16. Lewy świateł mijania silnik-V294
Stan licznika:
I Dipped ekran wiązki, lewo-V294 (odczyt 11/2)
17. Żarówka mgła, prawo-L23
Stan licznika:
I światło przeciwmgielne, prawy (odczyt 11/3)
18. Żarówka mgła, lewo-L22
Stan licznika:
I światło przeciwmgielne, lewe (odczyt 11 czwarta)
19. Włącz sygnału żarówkę, przedni prawy-M7
Stan licznika:
I Turn wskaźnik prawo sygnału przedni (odczyt 13/3)
20. Marker boczny żarówka światło prawym M34
Stan licznika:
I światło obrysowe boczne, prawy (odczyt 14/3)
21. Włącz sygnału żarówce, przedni lewy-M5
Stan licznika:
I Turn wskaźnik w lewo sygnału przedni (odczyt 13 czwartych)
22. Lewy światło obrysowe boczne żarówka-M33
Stan licznika:
I światło obrysowe boczne, lewy (odczyt 14 czwartych)
23. Światła na nogi, przód-L151 / L152-
Stan licznika:
I oświetlenie nogi, przód (odczyt 16/2)
24. Światła na nogi, tylne -W45/-W46
Stan licznika:
I oświetlenie nogi, z tyłu (odczyt 16/1)
25. Terminal 30 do oświetlenia wnętrza (30g terminal)
Stan licznika:
I Dostawy do wnętrz światła (odczyt 5/1) (Specyfikacja: wyłączone)
26. Oświetlenie wewnętrzne ściemnianie
Stan licznika:
I oświetlenie wnętrza ściemnianie (odczyt 16/3)
27. Ostrzeżenie światło ostrzegające układ lampa-K6
Stan licznika:
I Oświetlenie światła awaryjne ostrzegające lampy-K6 (odczyt 16 czwartych)
28. Terminal 58s
Stan licznika:
I Terminal 58s (odczyt 12/1)
29. Terminal 58st
Stan licznika:
I Terminal 58st (odczyt 12/2)
30. Ostrzeżenie parkingowego lampa-K159
Stan licznika:
I ostrzeżenie Parkowanie przez lampy-K159 (odczyt 17/3)
*************************************************************************************************************************************

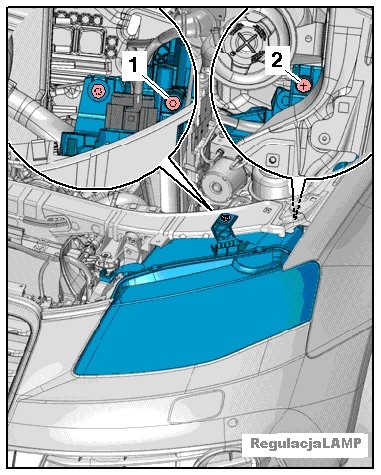

REGULACJA LAMP:
W celu regulacji wysokości reflektora ustawić za pomocą śruby regulacyjnej 1, zaś regulację poziomą śrubą regulacyjną 2. Do ustawienia lamp udać się do Stacji Diagnostycznej. Dziękuję
