Dla potomnych

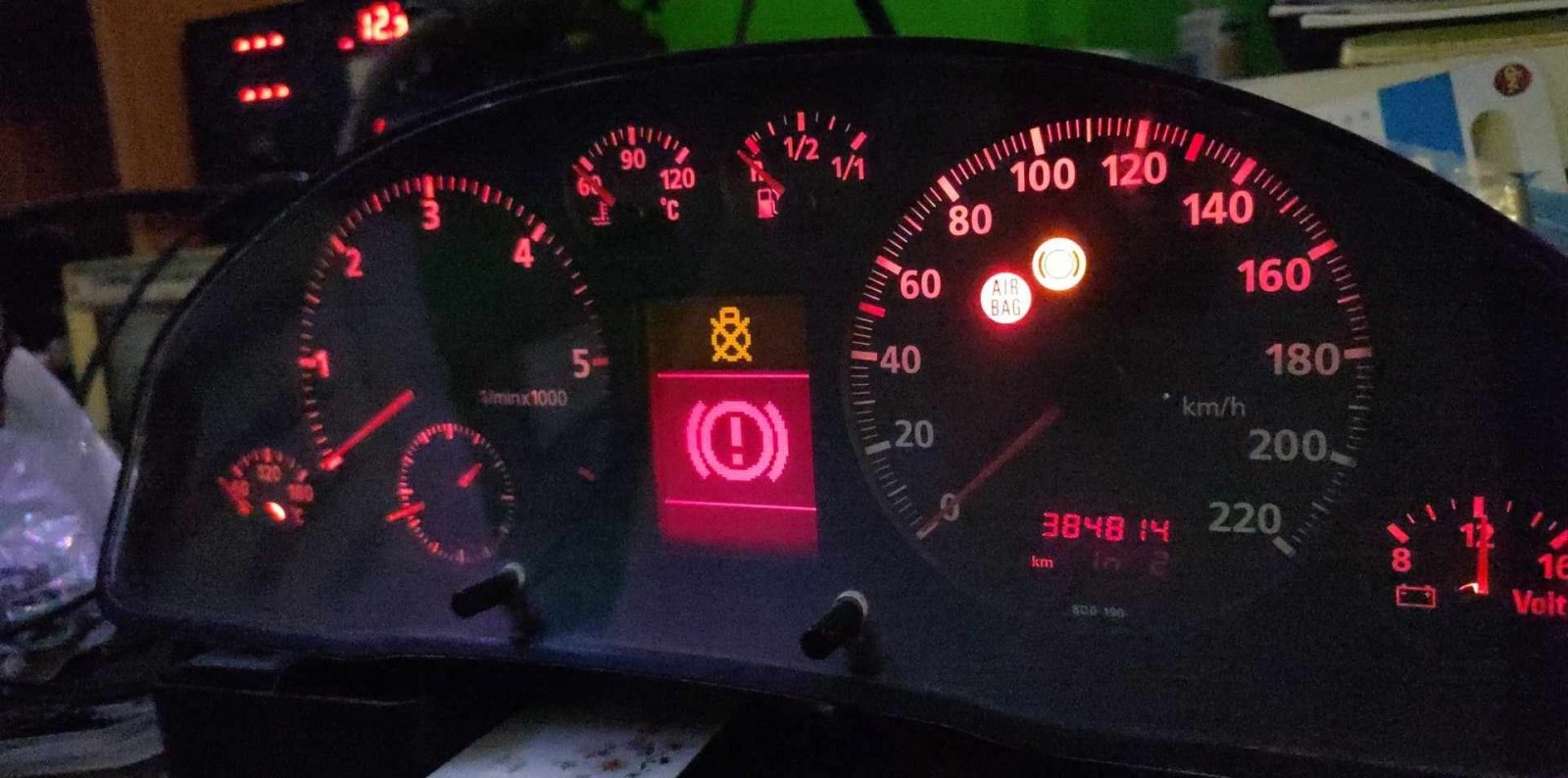

Licznik z zegarem analogowych bez cyfr
Kostka żółta 26 i kostka niebieska 26
Ew kostka fis czerwona 20 (zależnie od wersji)
Kostki nie są opisane dlatego:
Od wracamy licznik na tył. Napisy na obudowie mają być poprawnie, nie do góry nogami.
Pin 1 mamy w prawym dolnym rogu gniazda.
Pin 13 strona prawa u góry
14 lewa na dole
26 lewy u góry
Dla obu gniazd
PLUSY
Niebieska
3 i / lub 4 (wystarczy jeden)
14
13 (podświetlenie)
26(podświetlenie)
Żółta
1 i / lub 2
9 i / lub 10
MASA
Żółta
18
19
Licznik z Fis dokładnie tak samo
Zasilanie 12/14,5V minimum 1,5A, bez podświetlenia pobór około 0.7 w moim przypadku z fis
