Oski08

Dzisiaj dotarł przegrany moduł. Wszystko ok, wszystko działa. Kontrolki zgasły. Wiadomo trzeba było VCDSem wszystko skasować. Polecam firmę Fenix airbag serwis z Przeźmierowa Pana Piotra. Polecaną wcześniej w innych podobnych tematach. Pozdrawiam

Doszedł dzisiaj drugi moduł. Zamontowałem w aucie i połączyłem się elegancko VCDSem i skasowałem błędy. Został od ochrony komponentu. Pojechały już obydwa moduły na przegranie wkładu. Dam znać jak będzie dalej.

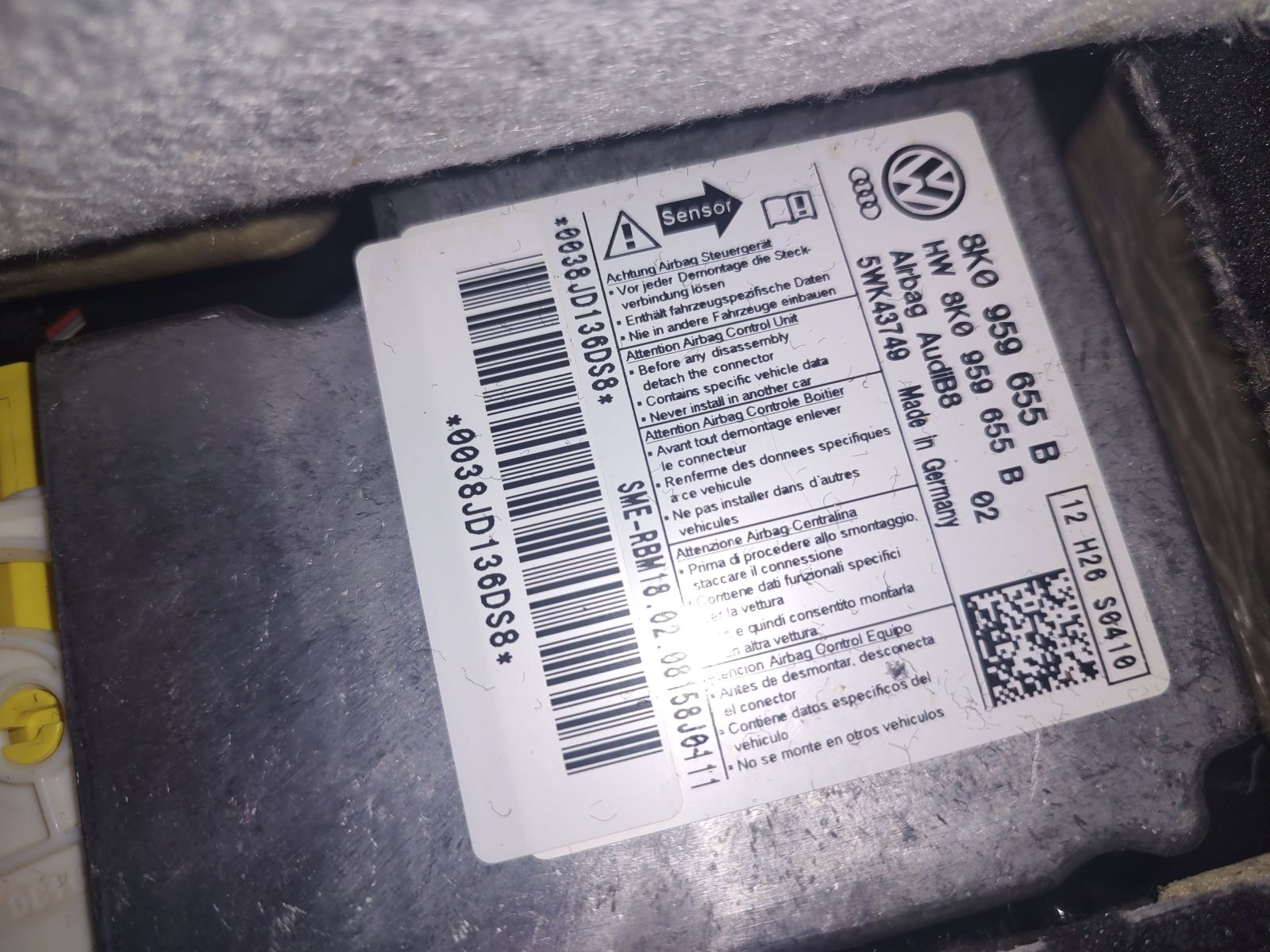

Na tą chwilę mam zamówiony sterownik o tych samych numerach i tych samych numerach płytki drukowanej. Jak przyjdzie mam podłączyć do samochodu i zobaczyć czy się łączy. Jak się połączy to obydwa sterowniki wysłać do gościa polecanego na forum i przegra dane z mojego starego na nowy i ma hulać

No i co dalej robić? Wysyłać mój do naprawy?

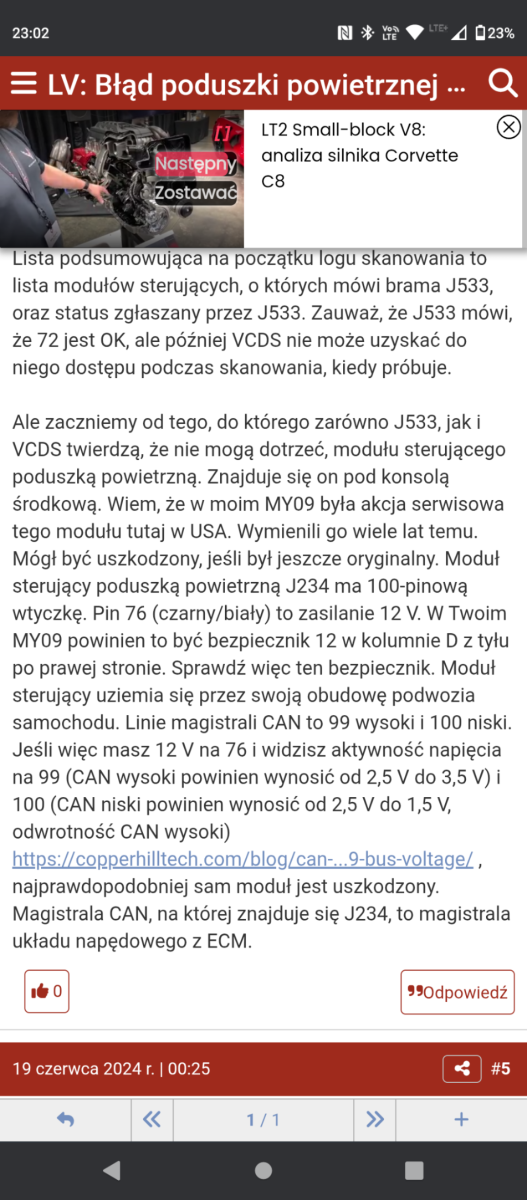

Oscyloskopu nie posiadam. Na zagranicznym forum znalazłem coś takiego

Pin 76 11.87v zasilanie jest Pin 78 masa jest wtedy gdy wtyczka podpięta do modułu jak odpieta to brak Pin 99 2,71v Pin 100 2.34v

Miernikiem przejście na każdym bezpieczniku

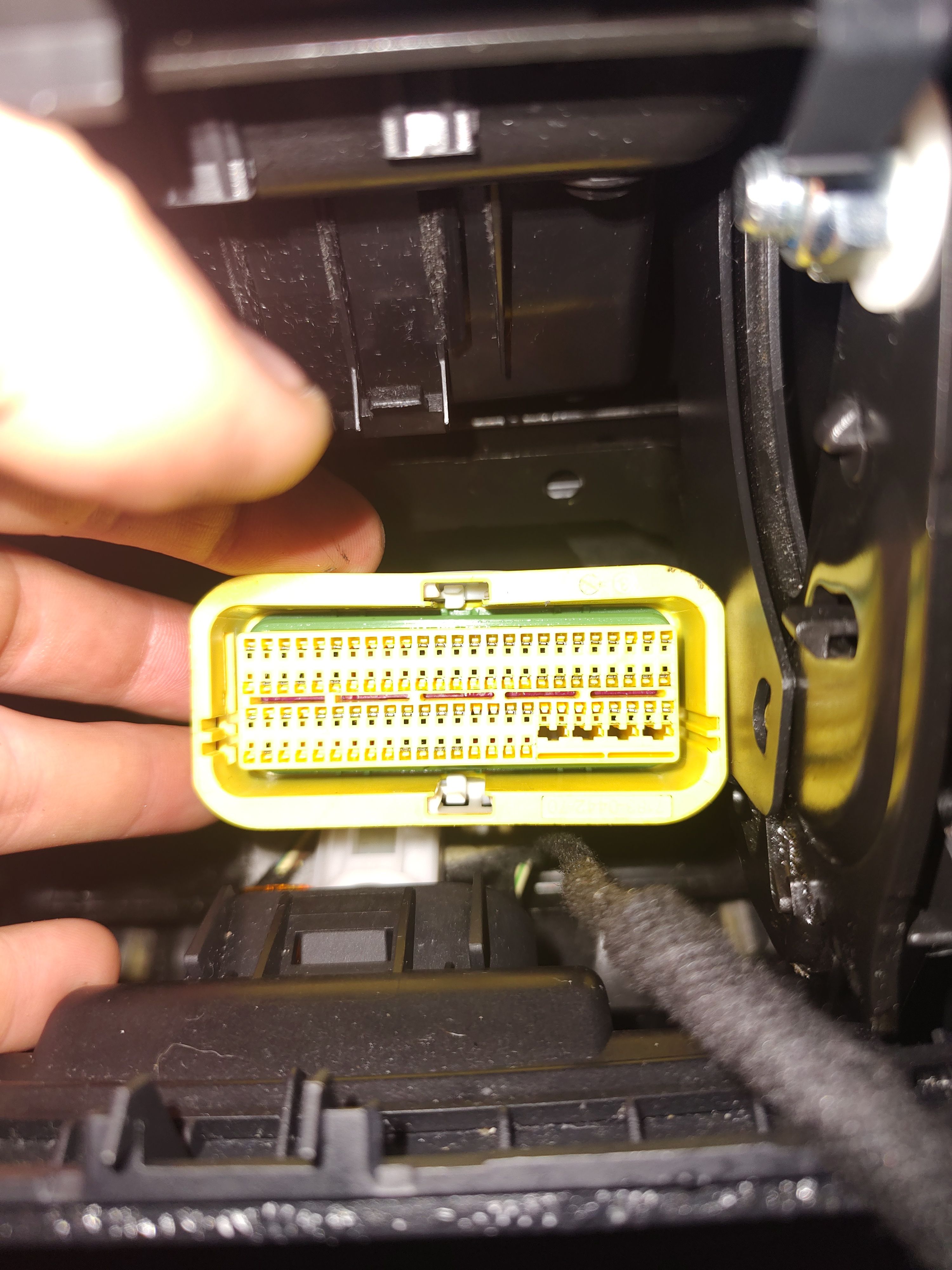

Bezpieczniki sprawdzone wszystkie z lewej i prawej strony kokpitu i w bagażniku po prawej stronie. Dobrze tylko który pin lub który kabel odpowiedzilny jest za zasilanie modułu. Daje zdjęcie kostki

VIN: WAUZZZ8K18N011236 Numer rejestracyjny: Typ podwozia: 8K (8T0) Skanowanie: 01 03 05 08 09 10 15 16 17 19 42 46 47 52 53 56 62 72 VIN: WAUZZZ8K18N011236 Przebieg: 212760km 01-Silnik -- Stan: Usterka 0010 03-ABS/hamulce -- Stan: Usterka 0010 04-K¹t skrêtu kierow. -- Stan: OK 0000 05-Zezwolenie startu -- Stan: OK 0000 08-Klimatyzacja -- Stan: Usterka 0010 09-Centr.zesp.elektr. -- Stan: Usterka 0010 10-Asyst.park./kierow. -- Stan: OK 0000 15-Airbag -- Stan: Nie mo¿e byæ osi¹gniêty 1100 16-Ko³o kierownicy -- Stan: OK 0000 17-Zest.wskaŸników -- Stan: Usterka 0010 19-CAN Gateway -- Stan: Usterka 0010 42-Elektr.drzwi kier. -- Stan: OK 0000 46-Modu³ komfortu -- Stan: Usterka 0010 47-Sys.nag³aœniaj¹cy -- Stan: OK 0000 52-Elektr.drzwi pas. -- Stan: OK 0000 53-Hamulec postojowy -- Stan: Usterka 0010 56-Radio -- Stan: OK 0000 62-Drzwi tylne lewe -- Stan: OK 0000 72-Drzwi tylne prawe -- Stan: OK 0000 ------------------------------------------------------------------------------- Adres 01: Silnik (------CABB) Plik etykiet: 06H-907-115-CAB.clb Oznaczenie elementu SW: 8K1 907 115 A HW: 8K1 907 115 Komponent: 1.8l R4/4V TF H07 0004 Weryfikacja: A5H07--- Kodowanie: 0104000318070120 Kod serwisu: WSC 02145 785 00200 Zbiór danych ASAM: EV_ECM18TFS8K1907115A A01005 ROD: EV_ECM18TFS8K1907115A.rod VCID: 2C563C2C470B362165-8078 Znaleziono 1 b³¹d: 4710 - Brak komunikacji ze sterownikiem poduszek powietrznych (Airbag) U0151 00 [039] - - Niepotwierdzony - Testowany od skasowania kodów b³êdów Ramka zamro¿ona: Stan b³êdu: 00000001 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 6 Przebieg: 212761 km Data: 2025.07.28 Czas: 15:05:34 Prêdkoœæ obrotowa silnika: 0.00 /min Unormowana wartoœæ obci¹¿enia: 0.0 % Prêdkoœæ pojazdu: 0 km/h Temperatura p³ynu ch³odz¹cego: 46 °C Temperatura powietrza zasysanego: 42 °C Ciœnienie atmosferyczne: 990 mbar Napiêcie zacisku 30: 12.145 V Kody gotowoœci: 0110 0101 ------------------------------------------------------------------------------- Adres 03: ABS/hamulce (J104) Plik etykiet: 8K0-907-379-V1.clb Oznaczenie elementu SW: 8K0 907 379 P HW: 8K0 907 379 P Komponent: ESP8 front H04 0180 Weryfikacja: -------- Numer seryjny: -------------- Kodowanie: 030500 Kod serwisu: WSC 02399 823 56573 VCID: 46826E84F1A7EC7193-8012 2 - iloœæ znalezionych b³êdów. Oto one: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:12 Ramka zamro¿ona: Wartoœæ Hex: 0x0000 Wartoœæ Hex: 0x07A0 Wartoœæ Hex: 0x0017 Wartoœæ Hex: 0x1D90 Wartoœæ Hex: 0x00FF 00473 - Sterownik elektrycznego hamulca postojowego (J540) 013 - Odczytaæ pamiêæ usterek Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:12 ------------------------------------------------------------------------------- Adres 05: Zezwolenie startu (J393) Plik etykiet: 8K0-907-064-05.clb Oznaczenie elementu SW: 8K0 907 064 C HW: 8K0 907 064 C Komponent: BCM2 1.1 H70 0141 Weryfikacja: 00002001 Kodowanie: 030100 Kod serwisu: WSC 02399 823 56573 VCID: 306E285C632352C159-8064 Podsystem 1 - Oznaczenie elementu SW: 8T0 959 754 D HW: 8T0 959 754 D Komponent: FBSAUDIB8 IDG H35 0052 Numer seryjny: 0508000006204010 Podsystem 2 - Oznaczenie elementu SW: 8K0 905 852 C HW: 8K0 905 852 C Komponent: ELVAUDIB8 H35 0039 Numer seryjny: 0208000006124010 Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 08: Klimatyzacja (J255) Plik etykiet: Przekier.nieudane! Oznaczenie elementu SW: 8T1 820 043 Q HW: 8T1 820 043 Q Komponent: KLIMA 3 ZONEN H05 0120 Weryfikacja: C0000000 Numer seryjny: 0107.02.080313 Kodowanie: 64000000 Kod serwisu: WSC 02399 823 56573 VCID: 3F8C7B60AE7DBDB9D0-806A Znaleziono 1 b³¹d: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:15 ------------------------------------------------------------------------------- Adres 09: Centr.zesp.elektr. (J519) Plik etykiet: AKP\8K0-907-063.clb Oznaczenie elementu SW: 8K0 907 063 HW: 8K0 907 063 Komponent: BCM1 1.0 H21 0253 Weryfikacja: 01021001 Numer seryjny: 00000000004398 Kodowanie: 690040B10114A7000001000000005F5F001C020800000141000000 Kod serwisu: WSC 02399 823 56573 VCID: 6CD6FC2C8F8BF62125-8038 Podsystem 1 - Oznaczenie elementu SW: 8K1 955 119 HW: 8T1 955 119 Plik etykiet: 1KX-955-119.CLB Komponent: WWS 140208 H06 0060 Numer seryjny: SWFBIE 0000495 Kodowanie: 00FD11 Podsystem 2 - Oznaczenie elementu SW: 8K0 955 559 HW: 8K0 955 559 Plik etykiet: AKP\8K0-955-559.CLB Komponent: RLS H04 0003 Numer seryjny: 10057835 Kodowanie: 025028 Podsystem 3 - Oznaczenie elementu SW: 8K0 941 531 AS HW: 8K0 941 531 AS Komponent: E1 - LDS H03 0031 Numer seryjny: 00000000001710121077 Znaleziono 1 b³¹d: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:00 ------------------------------------------------------------------------------- Adres 10: Asyst.park./kierow. (J446) Plik etykiet: 8K0-919-475.clb Oznaczenie elementu SW: 8K0 919 475 B HW: 8K0 919 475 Komponent: PARKHILFE 4K H06 0010 Weryfikacja: 11001001 Numer seryjny: 75330805110420 Kodowanie: 000003 Kod serwisu: WSC 02399 823 56573 VCID: 387E107C8B538A8111-806C Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 15: Airbag Nie mo¿e byæ osi¹gniêty ------------------------------------------------------------------------------- Adres 16: Ko³o kierownicy (J527) Plik etykiet: 8K0-953-568.clb Oznaczenie elementu SW: 8K0 953 568 F HW: 8K0 953 568 F Komponent: Lenks.Modul H10 0012 Weryfikacja: -------- Numer seryjny: 90315HB80003D Kodowanie: 000016 Kod serwisu: WSC 02399 823 56573 VCID: 3D700168A471AFA9C2-8068 Komponent: E221 - MFL H02 0003 Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 17: Zest.wskaŸników (J285) Plik etykiet: AKP\8T0-920-xxx-17.clb Oznaczenie elementu SW: 8K0 920 900 A HW: 8K0 920 900 A Komponent: KOMBIINSTR. H14 0216 Weryfikacja: 00100000 Numer seryjny: 7VI28GF28 Kodowanie: 030D080002000008010000 Kod serwisu: WSC 02399 823 56573 VCID: 285EC03C5BF31A0181-807C Znaleziono 1 b³¹d: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 139 Przebieg: 212723 km WskaŸnik czasu: 0 Data: 2025.07.26 Czas: 09:18:31 ------------------------------------------------------------------------------- Adres 19: CAN Gateway (J533) Plik etykiet: AKP\8T0-907-468.clb Oznaczenie elementu SW: 8T0 907 468 D HW: 8T0 907 468 D Komponent: GW-BEM 5CAN H04 0084 Weryfikacja: GA801030 Numer seryjny: 3000G08206814A Kodowanie: 000003 Kod serwisu: WSC 00114 211 55815 VCID: 428A7294DD8FD051BF-8016 Podsystem 1 - Oznaczenie elementu SW: 8K0 915 181 B HW: 8K0 915 181 B Komponent: J367-BDM H03 0150 Numer seryjny: 18007906080208 Znaleziono 1 b³¹d: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 2 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:12 ------------------------------------------------------------------------------- Adres 42: Elektr.drzwi kier. (J386) Plik etykiet: 8K0-959-793.clb Oznaczenie elementu SW: 8K0 959 793 C HW: 8K0 959 793 A Komponent: TSG FA H10 0170 Weryfikacja: Numer seryjny: 0000006880080 Kodowanie: 011C02204000410001 Kod serwisu: WSC 02399 823 56573 VCID: 408E789CD383C241A9-8014 Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 46: Modu³ komfortu (J393) Plik etykiet: 8K0-907-064-46.clb Oznaczenie elementu SW: 8K0 907 064 C HW: 8K0 907 064 C Komponent: BCM2 1.1 H70 0141 Weryfikacja: 00002001 Numer seryjny: 0109659749 Kodowanie: 0100062000390440033001 Kod serwisu: WSC 02399 823 56573 VCID: 306E285C632352C159-8064 Znaleziono 1 b³¹d: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji Ramka zamro¿ona: Stan b³êdu: 01100100 Priorytet b³êdu: 6 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:11 ------------------------------------------------------------------------------- Adres 47: Sys.nag³aœniaj¹cy (J525) Plik etykiet: 8T0-035-223-ASC.clb Oznaczenie elementu SW: 8T0 035 223 J HW: 8T0 035 223 Komponent: DSP STD H07 0210 Weryfikacja: S1700000 Kodowanie: 0203010101 Kod serwisu: WSC 02399 823 56573 VCID: 356019489C4177E90A-8060 Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 52: Elektr.drzwi pas. (J387) Plik etykiet: 8K0-959-792.clb Oznaczenie elementu SW: 8K0 959 792 C HW: 8K0 959 792 A Komponent: TSG BF H10 0170 Weryfikacja: Numer seryjny: 0000006858794 Kodowanie: 011C02204C00410001 Kod serwisu: WSC 02399 823 56573 VCID: 3F8C7B60AE7DBDB9D0-806A Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 53: Hamulec postojowy (J540) Plik etykiet: AKP\8K0-907-801-V1.clb Oznaczenie elementu SW: 8K0 907 801 D HW: 8K0 907 801 D Komponent: EPB Audi B8 H04 0050 Weryfikacja: 00000003 Numer seryjny: 00000000078831 Kod serwisu: WSC 00000 000 00000 VCID: 306E285C632352C159-8064 Znaleziono 1 b³¹d: 01321 - Sterownik poduszek powietrznych (Airbag) (J234) 004 - Brak sygna³u / brak komunikacji - MIL zapalona Ramka zamro¿ona: Stan b³êdu: 11100100 Priorytet b³êdu: 4 Czêstoœæ b³êdu: 1 Wew.licznik b³êdów: 141 Przebieg: 212761 km WskaŸnik czasu: 0 Data: 2025.07.28 Czas: 19:54:12 Ramka zamro¿ona: Napiêcie: 11.70 V Zliczanie: 67 Prêdkoœæ: 0.0 km/h Wartoœæ Hex: 0x0263 Wartoœæ Hex: 0x0001 Wartoœæ Hex: 0x1010 ------------------------------------------------------------------------------- Adres 56: Radio (J503) Plik etykiet: 8Tx-035-1xx-56.clb Oznaczenie elementu SW: 8T1 035 186 B HW: 8T1 035 186 B Komponent: Concert3 H13 0130 Weryfikacja: 00000514 Numer seryjny: AUZ5Z6H1025930 Kodowanie: 0202008001010500035B070000 Kod serwisu: WSC 02399 823 56573 VCID: 36621E4481477CF103-8062 Podsystem 1 - Oznaczenie elementu SW: 8T0 919 603 G HW: 8T0 919 603 G Komponent: Display Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 62: Drzwi tylne lewe (J388) Plik etykiet: 8K0-959-795.clb Oznaczenie elementu SW: 8K0 959 795 A HW: 8K0 959 795 A Komponent: TSG HL H06 0170 Weryfikacja: Numer seryjny: 0000006849700 Kodowanie: 010C02204000210001 Kod serwisu: WSC 02399 823 56573 VCID: 408E789CD383C241A9-8014 Nie znaleziono b³êdów. ------------------------------------------------------------------------------- Adres 72: Drzwi tylne prawe (J389) Plik etykiet: 8K0-959-794.clb Oznaczenie elementu SW: 8K0 959 794 A HW: 8K0 959 795 A Komponent: TSG HR H06 0170 Weryfikacja: Numer seryjny: 0000006852726 Kodowanie: 010C02204000210001 Kod serwisu: WSC 02399 823 56573 VCID: 3F8C7B60AE7DBDB9D0-806A Nie znaleziono b³êdów. Koniec --------------------(Skanowanie trwalo: 02:59)----------------------

Panowie przed wczoraj zapaliła mi się kontrolka air bag i elektryczny hamulec. VCDSem nie da się połączyć ze sterownikiem. Co robić? Wyciągać sterownik i wysyłać gdzieś do naprawy?

Czy ktoś wie na jakich pinach powinno być napięcie na sterownik air bag? Jakie piny sprawdzić?

Połączyć się nie można od samego początku

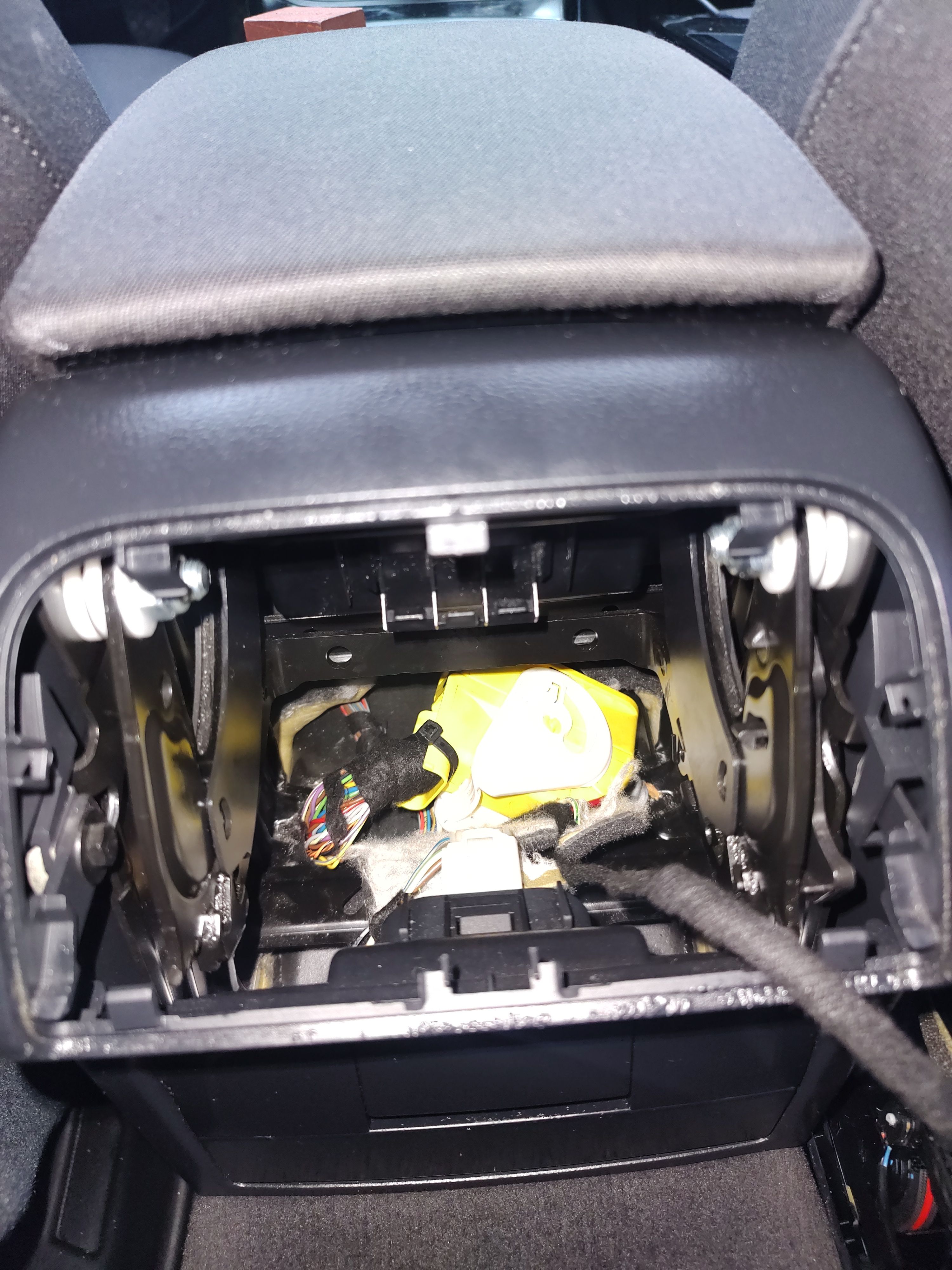

Żółtą dużą kostkę odpinalem od modułu. Ciężko ale udało się jednak ręką. Moduł ten jest centralnie pod podłokietnikiem

Które kable? Wyciągałem kratki nawiewu z tunelu środkowego i odpinalem wtyczkę od modułu ale nic nie pomogło dalej się świeci. Vcds wgl. Nie łączy się ze sterownikiem air bag.

Czy ktoś sobie poradził z tymi błędami? Wczoraj mi się wysypały podczas jazdy i święci się kontrolka poduszek i komunikat od elektrycznego ręcznego
