Podłączenie wzmacniacza pod RNS-E/BNS 5.0

[Tweak 2]

Witam

Panowie, kupiłem A4 B6 już jakiś czas temu, niestety jest to uboższa wersja i posiada głośniki tylko w przednich drzwiach, więc zakupiłem brakujące 4 głośniki do tylnych drzwi, subwoofer do bagażnika oraz wzmacniacz taki jak na zdjęciu

Nie wiem do końca, z których pinów z radia pociągnąć kable do wzmacniacza.

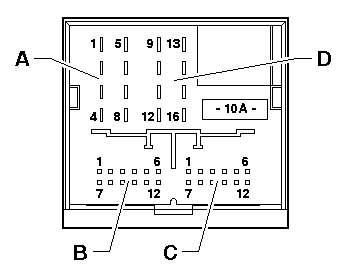

Tak wygląda wtyczka w moim radiu , nie mogę dodać grafiki, ale to to zdjęcie: http://www.a3-club.net/forum/attachment.php?attachmentid=8689&d=1331853342

Z tego co wyczytałem to muszę pociągnąć kabel z pinu 5 i 11

Czy to wszystko? Czy jeszcze skądś muszę pociągnąć kabel do wzmacniacza? Będzie się on włączał i wyłączał równocześnie z radiem?

C - Złącze wielostykowe, 12-stykowe (T12m), czarne

1 - Wejście mikrofonu (-) od mikrofonu telefonu -R38-
2 - Sygnał z przełącznika świateł cofania -F4- (nieużywany)
3 - Przedni lewy sygnał do wzmacniacza -R12- (tylko w przypadku BOSE)
4 - Wyjście mikrofonu (-) do urządzenia nadawczo-odbiorczego telefonu -R36-
5 - Tylny lewy sygnał do wzmacniacza z głośnikiem niskotonowym w bagażniku z lewej strony -R44-/wzmacniacza -R12-
6 - Sygnał o niskiej częstotliwości (-) z urządzenia nadawczo-odbiorczego telefonu -R36- / instalacji do telefonu komórkowego
7 - Wejście mikrofonu (+) od mikrofonu telefonu -R38-
8 - Sygnał masy do wzmacniacza z głośnikiem niskotonowym w bagażniku z lewej strony -R44-/wzmacniacza -R12-
9 - Przedni prawy sygnał do wzmacniacza -R12- (tylko w przypadku BOSE)
10 - Wyjście mikrofonu (+) do urządzenia nadawczo-odbiorczego telefonu -R36-
11 - Tylny prawy sygnał do wzmacniacza z głośnikiem niskotonowym w bagażniku z lewej strony -R44-/wzmacniacza -R12-
12 - Sygnał o niskiej częstotliwości (+) z urządzenia nadawczo-odbiorczego telefonu -R36- / instalacji do telefonu komórkowego

Mam również schemat pinów w wzmacniaczu

Pin 1 – radio prawy tył
Pin 2 – radio (wspólna masa)
Pin 3 – radio lewy tył
Pin 9 – pilot
Pin 14 – subwoofer +
Pin 15 – subwoofer –
Pin 17 – głośnik lewy tył +
Pin 18 – głośnik lewy tył –
Pin 20 – głośnik prawy tył +
Pin 21 – głośnik prawy tył –
Pin 22 – masa wzmacniacza
Pin 23 – zasilanie wzmacniacza

Nie wiem co podłączyć w miejsce 9 - pilot oraz skąd pociągnąć kabel do 2 - radio (wspólna masa)

Proszę o pomoc, gdyż specjalnie wziąłem sobie wolne w pracy na jutro i chciałbym to zrobić.

Edytowane 29 Grudnia 2014 przez Tweak

[RJA 0]

Kolego jak chcesz pomocy w podłączeniu tego wzmacniacza mogę Ci pomóc, zadzwoń jutro do mnie około 9:00 to podpowiem jak to zrobić, nie mam już siły opisywać tego na forum cały dzień byłem w trasie:( tel 507-193-268. Pozdro.
