Montaż kamery cofania pod RNS E

[klucha2809 0]

Witam.

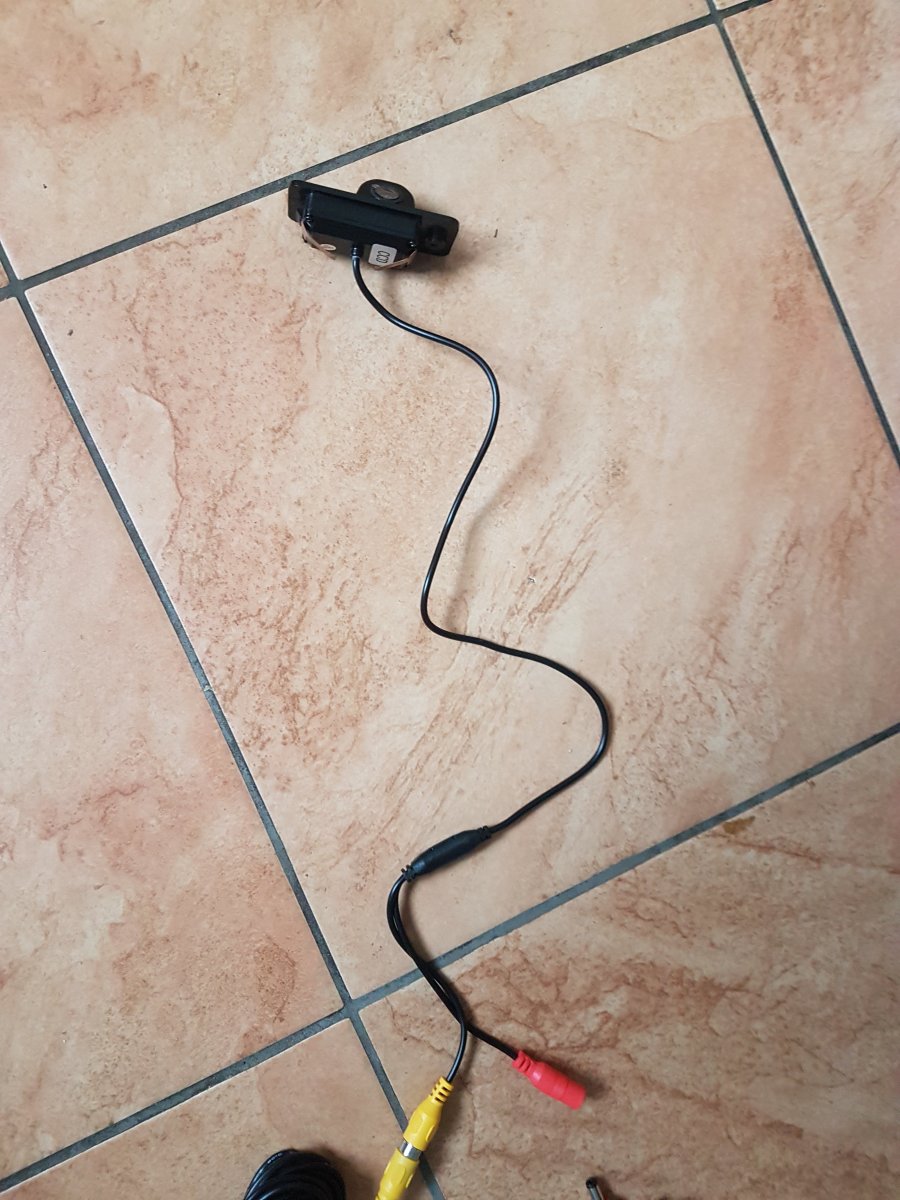

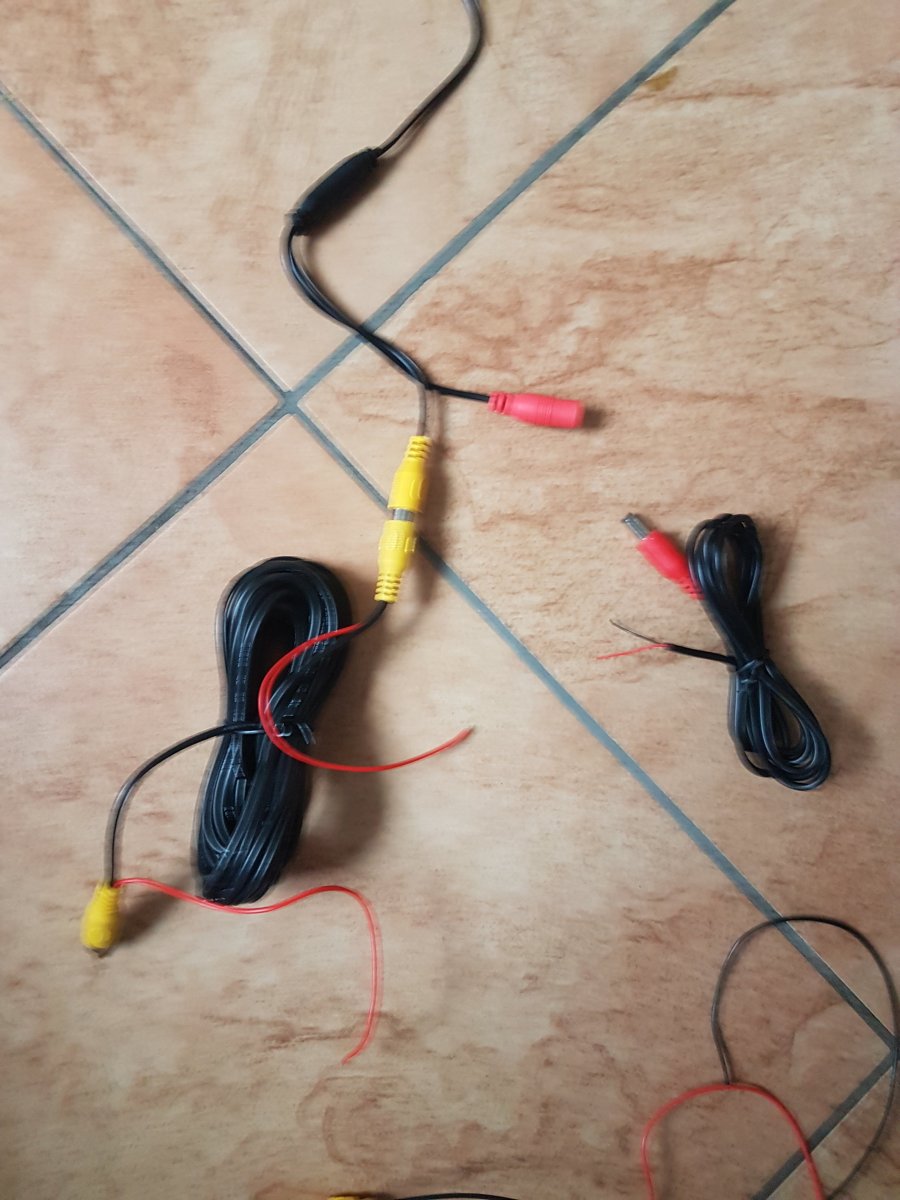

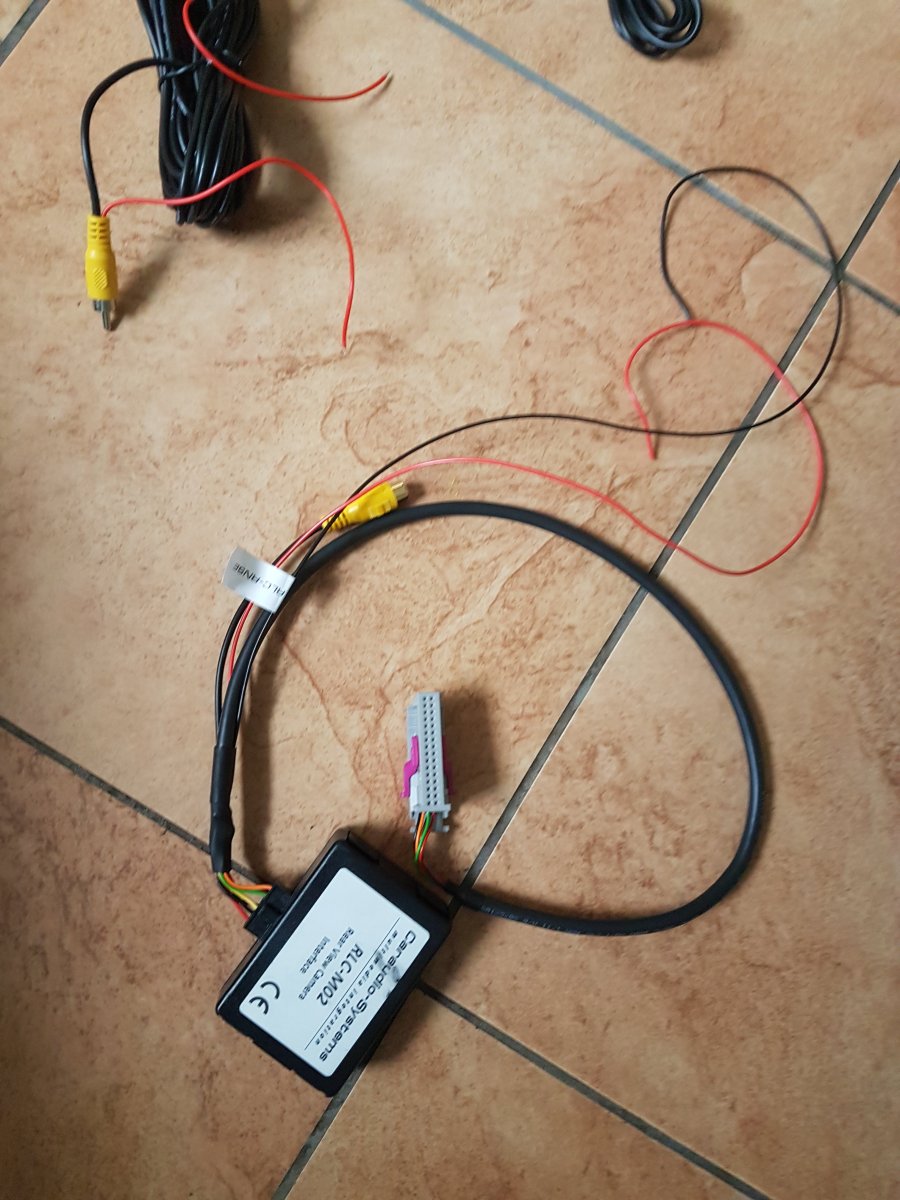

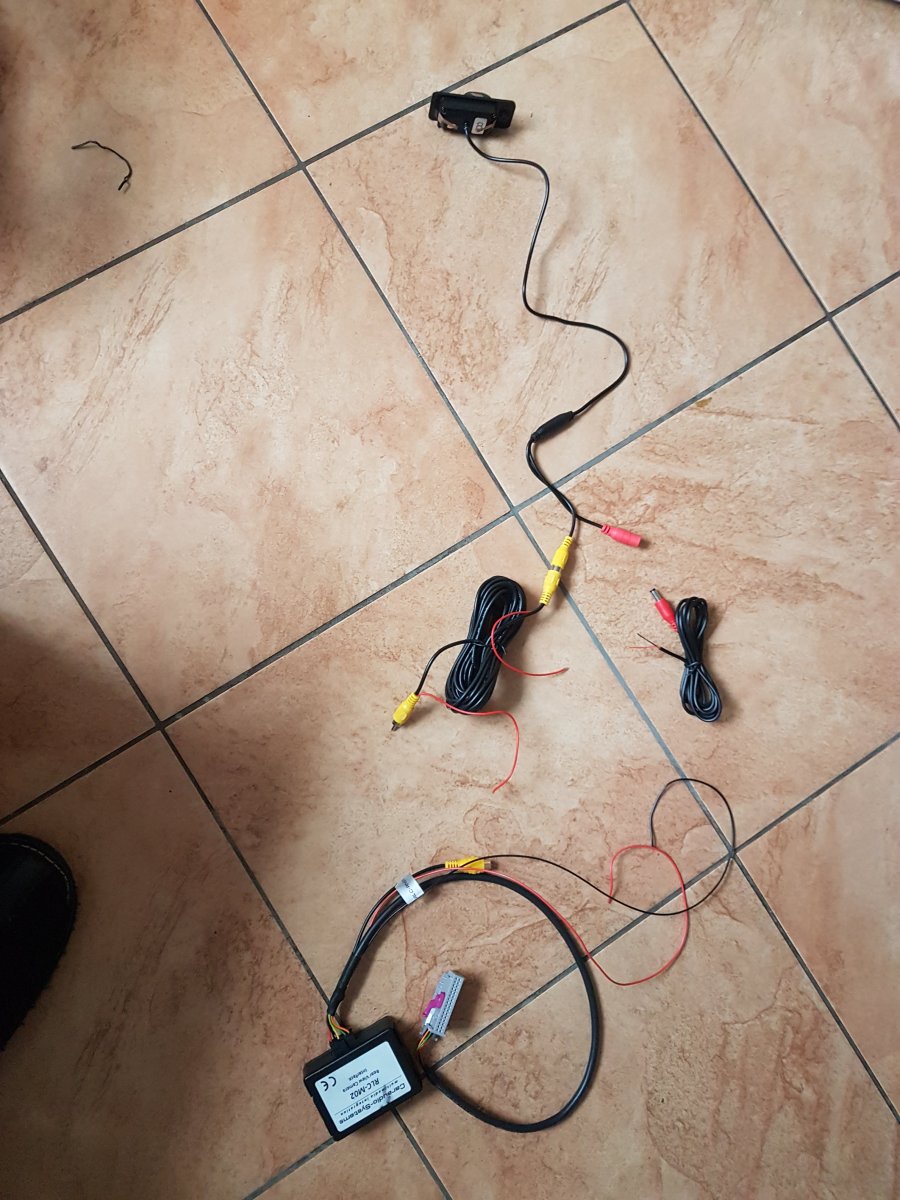

Mam problem w podlaczeniu kamery cofania w a4 b6. Samochod poczatkowo nie mial rns e, dolozylem navi, teraz chcialem podlaczyc kamere cofania ale nie odpala. W zalaczniku zdjecie interfejsu i kamerki, moze ktos doradzi co i gdzie.

[MaTeo85 554]

rns zwykły czy LEDowy?

kodowanie radia zrobione?

zasilanie bierzesz z jakiego miejsca?



[klucha2809 0]

Rns e zwykly... kodowanie robilem, adaptacje kanal 4 z 0 na 1 tak?

[MaTeo85 554]

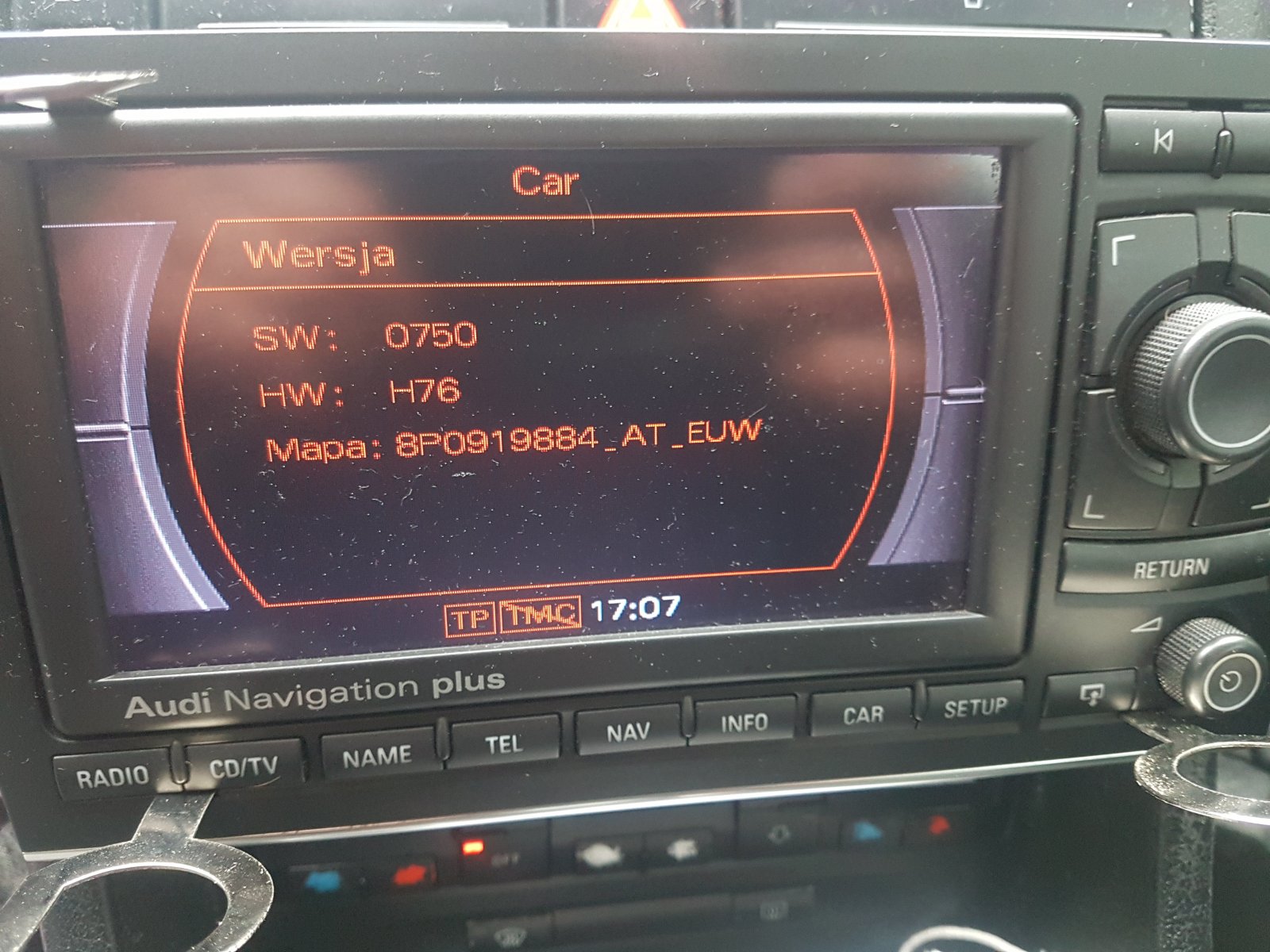

jaki SW masz w rnsie? i jakie kodowanie masz?

[klucha2809 0]

Teraz tak, jesli chodzi o czewony czincz z kamery cofania, on posiada 2 kable czarny podlaczylem do masy i czerwony podlaczylem do swiatla wstecznego z lampy. I to samo zrobilem przy interfejsie, czarny do masy i czerwony do plusa stalego(ktorys tam z radia wzialem)

[MaTeo85 554]

moduł MCE masz w wersji High czy Low?

jeśli high to zasilanie z lampy nie jest dobrym pomysłem bo będą zakłucenia w obrazie.

wklej info z autoscanu z VCDSa z radia i ew mce (sterowniki 37 i 09) jeśli nie wiesz w jakiej wersji masz moduł

[MaTeo85 554]

aha no i najważniejsze czy do pinu C2 w kostce quadlock w radiu podłączyłeś sygnał wstecznego?

[klucha2809 0]

[klucha2809 0]

Nie wpinalem nic w kostke quadlock

[MaTeo85 554]

no to masz odpowiedź dlaczego nie działa.

sygnał wstecznego najlepiej wziąć z sygnału RF. ale żebym mógł Ci powiedzieć gdzie go znaleźć to musze wiedzieć jakie auto, silnik, rok, skrzynia biegów automat czy manual i czy moduł mce w wersji High czy Low

Edytowane 11 Maja 2020 przez MaTeo85
literówka

[klucha2809 0]

Auto a4 b6 avant. 2001/2002 rok. Silnik 2.5 tdi 155km skrzynia manual. Nie wiem tylko jaki ten modul. Moge napisac jedynie tyle ze na fisie nie mam komunikatow np o spalonej zarowce, moze cos Ci to wyjasni

[MaTeo85 554]

a w vcdsie mozesz sprawdzić sterownik 09 i podaj jaki jest jego numer

[klucha2809 0]

Ok do wieczora postaram sie to ogarnac, teraz nie mam mozliwosci :/

[klucha2809 0]

A poza tym reszte tych przewodow dobrze podlaczylem?

[MaTeo85 554]

Ok w zależności od wersji wyposażenia sygnał RF (czyli +12V po wbiciu wstecznego) możesz znaleźć tutaj:

1. Wersja MCE Low: Czerwona kostka w grodzi pod obudową sterownika silnika (kostka T17d PIN 15) skąd idzie bezpośrednio do świateł wstecznego prawa/lewa strona, kolor przewodu: niebieski/czerwony)

2. Wersja MCE High: Czerwona kostka w grodzi pod obudową sterownika silnika (kostka T17d PIN 15) skąd idzie bezpośrednio do modułu komfortu (czarna kostka T12i PIN 7), kolor przewodu: niebieski/czerwony

3. Jeśli masz na wyposażeniu lusterko samo ściemniające (fotochromatyczne wewnątrz) to sygnał ten będzie także w nogach kierowcy na słupku A (w pomarańczowej kostce T17f PIN 9), kolor przewodu: niebieski/czerwony

4. Jeśli miałeś na wyposażeniu oryginalnie tak zwaną małą nawigację czyli BNS 4.x to sygnał ten będzie także w kostce od nawigacji w czarnej kostce T8e PIN 2, kolor przewodu: niebieski/czerwony

5. Jeśli masz na wyposażeniu fabrycznie sterownik PDC (pomoc przy parkowaniu) to sygnał ten będzie także w brązowej kostce T16f PIN 6 przy sterowniku PDC, kolor przewodu: niebieski/czerwony

[klucha2809 0]

I rozumiem ze mam podprowadzic z tegi zrodkla kabel i wpiac sie w kostke  z radia ?

[MaTeo85 554]

tak w kostkę C pin 2.

[klucha2809 0]

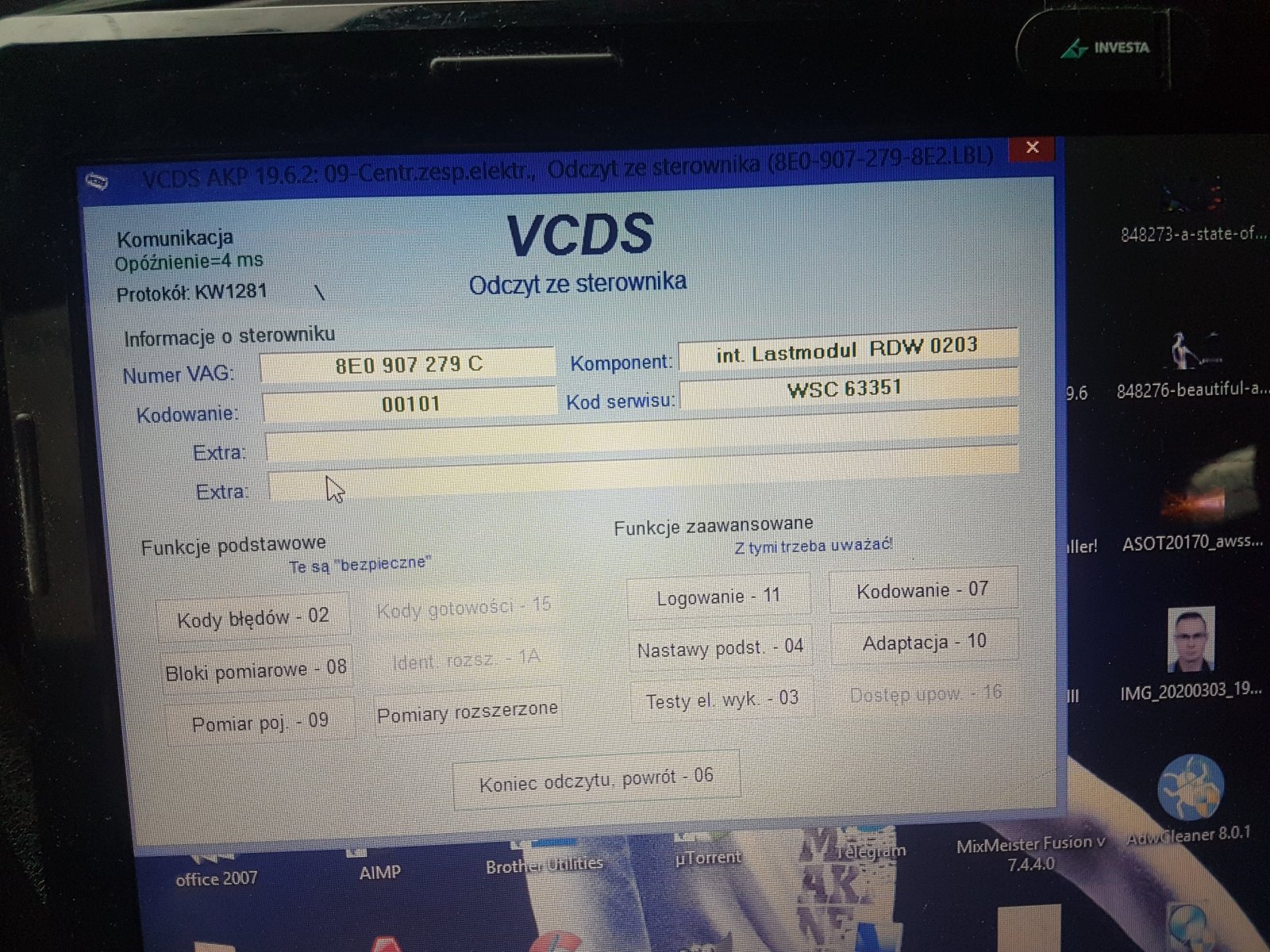

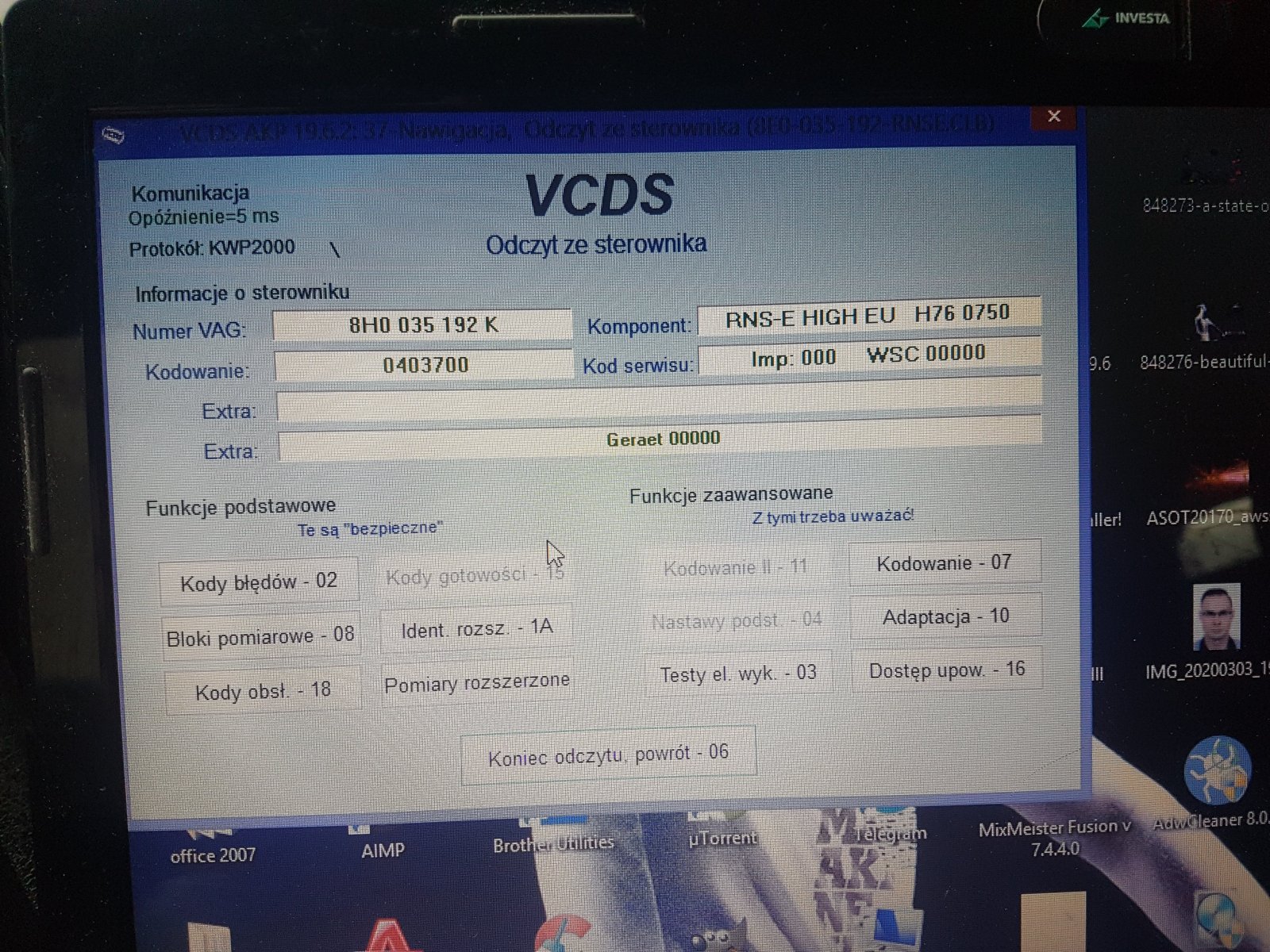

Zrobilem zdjecia sterownikow na vcds
