A4 B8 A5 8T Montaż HomeLink i rozwiązanie problemów

Cześć,
w związku z tym, że trochę się zmieniło w wiedzy o HomeLink to mimo, że mamy już na forum poradnik postanowiłem opisać to jeszcze raz.

Swoją przygodę zacząłem od tego tematu:
https://a4-klub.pl/manuale/manuale-a4-b8-2007-2015/system-homelink-%E2%80%93-otwieranie-bramy-wjazdowej-i-gara%C5%BCowej-audi-a4-b8-r28/

Niestety... mam wrażenie, że tamten temat został oparty o przedlifta. Ja skupię się na polifcie. Dodatkowo zostawię kilka informacji o przedliftowych wątkach, jednak jeżeli masz wersję przed to polecam sprawdzić jak to wygląda właśnie w tamtym temacie.

Sprawdzamy czy nasze moduły wspierają HomeLink

Tu mógłbym odesłać Cię do mojego spisu modułów BCM2 (link poniżej) ale nie mam pewności czy HomeLink nie jest zależny od konkretnych wersji, dlatego najlepiej będzie jeżeli sprawdzisz to wg instrukcji poniżej.

Lista modułów BCM2: https://a4-klub.pl/topic/504756-wymiana-modu%C5%82u-komfortu-w-audi-a4-b8-a5-8t-jaki-wybra%C4%87-kr%C3%B3tki-poradnik-o-modu%C5%82ach/

Jak sprawdzić?

1. Logujemy się do BCM2 i zmieniamy kodowanie:
   KOMFORT 46 ---> Coding 07 ---> Long Coding Helper ---> BYTE 6 Bit 6 zmiana z 0 na 1

Jeżeli uda nam się ustawić kodowanie - pojawi się błąd o braku przycisków - znaczy, że Twój BCM2 wspiera HomeLink.

2. Logujemy się do BCM1 i zmieniamy kodowanie:
   MCE 09 ---> Coding 07 ---> Long Coding Helper ---> BYTE 23 Bit 5 zmiana z 0 na 1

Co to VC1 / VC2?

Tu niestety nie mam pełnej wiedzy.

Wg kodów:

VC1: remote-controlled garage door opener

VC2: remote-controlled garage door opener

Wg teorii częstotliwości:

VC1: 868MHz

VC2: 434MHz

Wg teorii MMI - teoria obalona - VC1 działa z MMI 3G+:

VC1: Zwykłe radio

VC2: MMI

Teoria VC1 bez MMI / VC2 z MMI - obalona. Moduł bez literki A (VC1) działa z MMI 3G+. Możliwe, że VC2 nie da się obsługiwać bez MMI, a VC1 da - tu nie wiem czemu - u mnie programowanie VC1 też nie działa bez MMI 3G+

Wg teorii regionu - zdecydowanie błędna teoria:

VC1: EU

VC2: USA

Teoria regionu z VC1 i VC2 - upadła, bo 4G0 907 410 A - VC2 - działa z pilotem 433/434MHz (kod stały) w aucie z produkcji EU.

Wg teorii rodzaju kodu:

VC1: kod stały i zmienny

VC2: kod stały
Podczas sprawdzania z pilotem o kodzie zmiennym (433,92 MHz - BFT MITTO) okazało się, że VC1 zaprogramował pilota (oczywiście nie działa otwieranie bramy, bo trzeba dokończyć procedurę), a VC2 nie przyjął pilota. Czyżby to była różnica w VC1 / VC2?

Co kupić?

1. Przedlift:

   1. Moduł w grill:

      1. 8K0 907 410 - VC1 - wersja EU z początku produkcji, ma wsparcie pilotów 433/434MHz

      2. 8K0 907 410 A - wersja USA - nie ma wsparcia pilotów 433/434MHz

      3. 8K0 907 410 B - VC2 - na początku tylko dla USA/MEX, na początku 2010 szedł też dla EU

      4. 8K0 907 410 C - VC2 -od 08.02.2010 dla wszystkich

   2. Pilot w lampkę:

      1. 8K0 959 719 - VC1 i VC2 - panel przy sterownikach HomeLink o początku 8K0

      2. 8K0 959 719 B razem z 8K0 907 410 C - znalazłem taki AutoScan w sieci

   3. Lampka lub sama kratka od przycisku (czasem z pilotem razem)

      1. 8T0947135BH

      2. 8T0947135BM

      3. 8T0947135D - lampka bez innych funkcji

      4. 8T0947135H - lampka szyberdach

      5. 8T0947139D

   4. Kostki:

      1. 8E0 971 934 - kostka modułu

      2. 4B0 971 978 B - kostka pilota

   5. Uchwyt (jeżeli potrzebny):

      1. 8K0 907 179 A

2. Polift:

   1. Moduł w grill:

      1. 4G0 907 410 - VC1 - działa z pilotem 433/434MHz (kod stały) w aucie EU

      2. 4G0 907 410 A - VC2 - działa z pilotem 433/434MHz (kod stały) w aucie EU, działa z MMI 3G+

   2. Pilot w lampkę:

      1. 8K0 959 719 B - VC1 i VC2

      2. 8K0 959 719 C - VC1 i VC2 - moduł-widmo - nie mam autoscanu

   3. Lampka lub sama kratka od przycisku (czasem z pilotem razem)

      1. 8T0947135BH

      2. 8T0947135BM

      3. 8T0947135D - lampka bez innych funkcji

      4. 8T0947135H - lampka szyberdach

      5. 8T0947139D

   4. Kostki:

      1. 8E0 971 934 - kostka modułu

      2. 4B0 971 978 B - kostka pilota

   5. Uchwyt (jeżeli potrzebny):

      1. 8K0 907 179 A

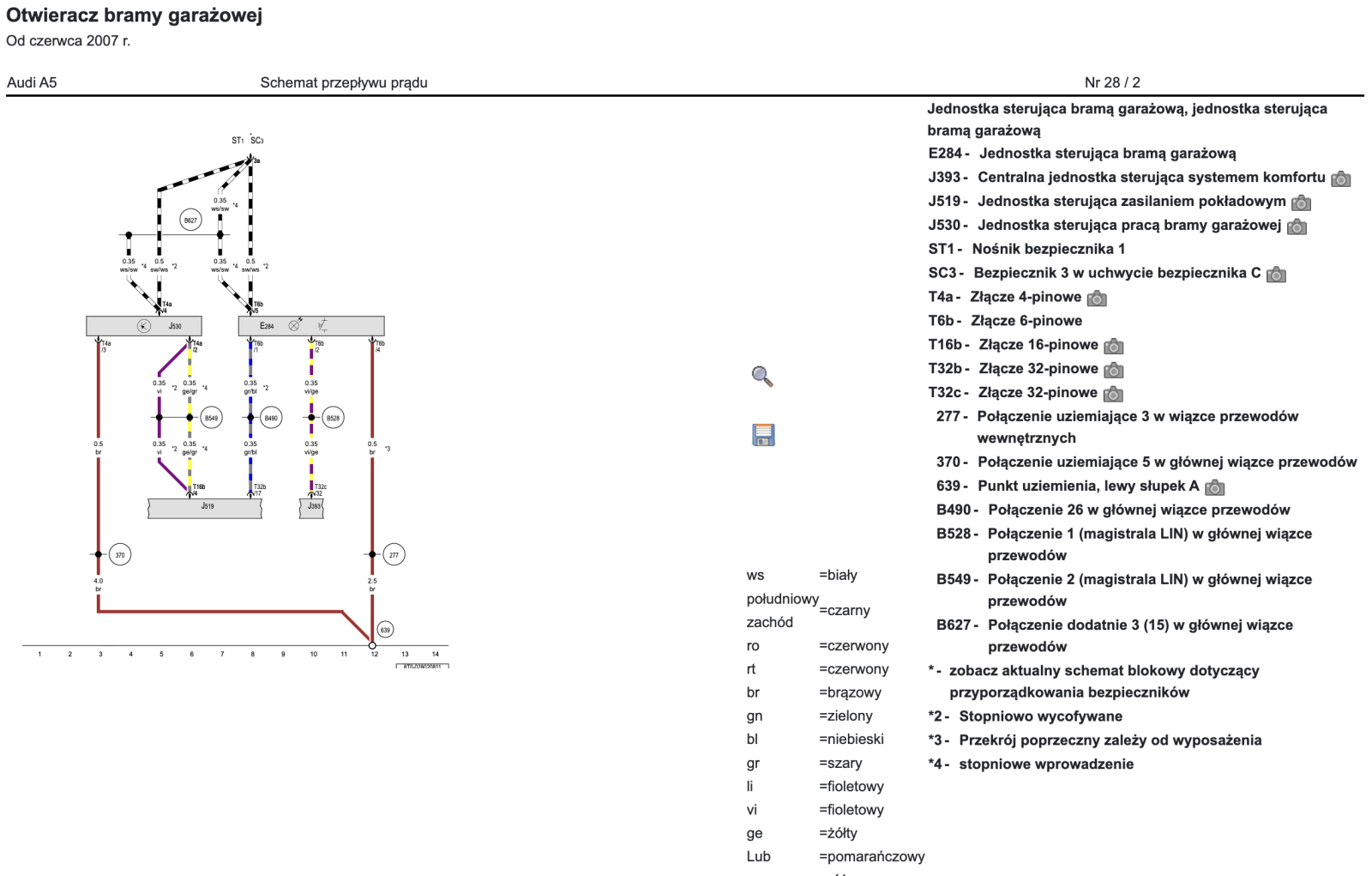

Jak podłączyć?

Grill: Sterownik HomeLink J530: Tu polecam podłączyć się modułem HomeLink pod czujnik klimatyzacji - najlepiej dociągnąć przewód zasilający, ale ten z czujnika na testy wystarczy.

Lampka: Przyciski E264: Tu jeżeli mamy lusterko fotochrom to również podpinamy wszystko przy lampce - podświetlenie z lampki, zasilanie z lusterka, masa wspólna, komunikacja z lusterka.

Jak zakodować - POLIFT?

1. BCM2:
   KOMFORT 46 ---> Coding 07 ---> Long Coding Helper ---> BYTE 6 Bit 6 zmiana z 0 na 1
   KOMFORT 46 ---> Adaptacja ---> Kanał 066 ---> ustaw: 1 - Bez MMI 3G+ / 17 - MMI 3G+

   1 - RoW,

   2 - Francja

   3 - GB/Arabia Saudyjska,

   4 - Włochy/Hiszpania/Australia/Nowa Zelandia

   4 - Chile/Jordania/Syria

   5 - USA

   +16 - MMI 3G+

2. BCM1:
   MCE 09 ---> Coding 07 ---> Long Coding Helper ---> BYTE 23 Bit 5 zmiana z 0 na 1
   MCE 09 ---> Coding 07 ---> Long Coding Helper ---> BYTE 20 Bit 7 zmiana z 0 na 1 - BARDZO WAŻNE jak masz MMI 3G+

3. MMI 3G+

   5F ---> Coding 07 ---> Long Coding Helper ---> BYTE 9 Bit 1 zmiana z 0 na 1

   Zielone menu:

   /car/carmenuoperation -> univ. garage door opener: 1

   /car/carbusassigment -> univ. garage door opener: CAN Komfort 1/9

   /car/cardevicelist-> univ. garage door opener: zaznaczone

Bloki pomiarowe BCM1: 09

056: Pole 2 - dioda led: 0 wyłączona, 1 świeci stale 2 powoli miga 4 szybko miga

057: Pole 1 - przycisk: 0 nic nie wciśnięte, 1 - przycisk 1, 2 - przycisk 2, 3 - przyciski 1+2, 4 - przycisk 3, 5 - przyciski 1+3, 6 - przyciski 2+3, 7 - przyciski 1+2+3

Programowanie pilota - problemy

Jak już pisałem w tym wątku [https://a4-klub.pl/topic/154263-system-homelink-otwieranie-bramy-wjazdowej-i-gara%C5%BCowej-w-audi-a4-b8/page/11/#comments] - nie mogłem zakodować pilota - dioda migała nie tak jak trzeba.

Okazuje się, że po podłączeniu MMI 3G+ po przytrzymaniu kiedy dioda miga inaczej... oczekuje na potwierdzenie z MMI, że chcemy zakodować pilota. Po kliknięciu w MMI, że tak przechodzimy do procedury kodowania pilota.


Nie wiem jeszcze jak odpalić HomeLinka bez MMI w wersji poliftowej - u innych działa, u mnie przy MMI 3G Low nie wchodzi w tryb programowania. Prawdopodobnie jest jeszcze gdzieś to zaprogramowane, gdyż sprawdzałem zarówno na 4G0 907 410 i na 4G0 907 410 A.
