Złącze na grodzi silnika 1.8t


Andrewww

Rekomendowane odpowiedzi

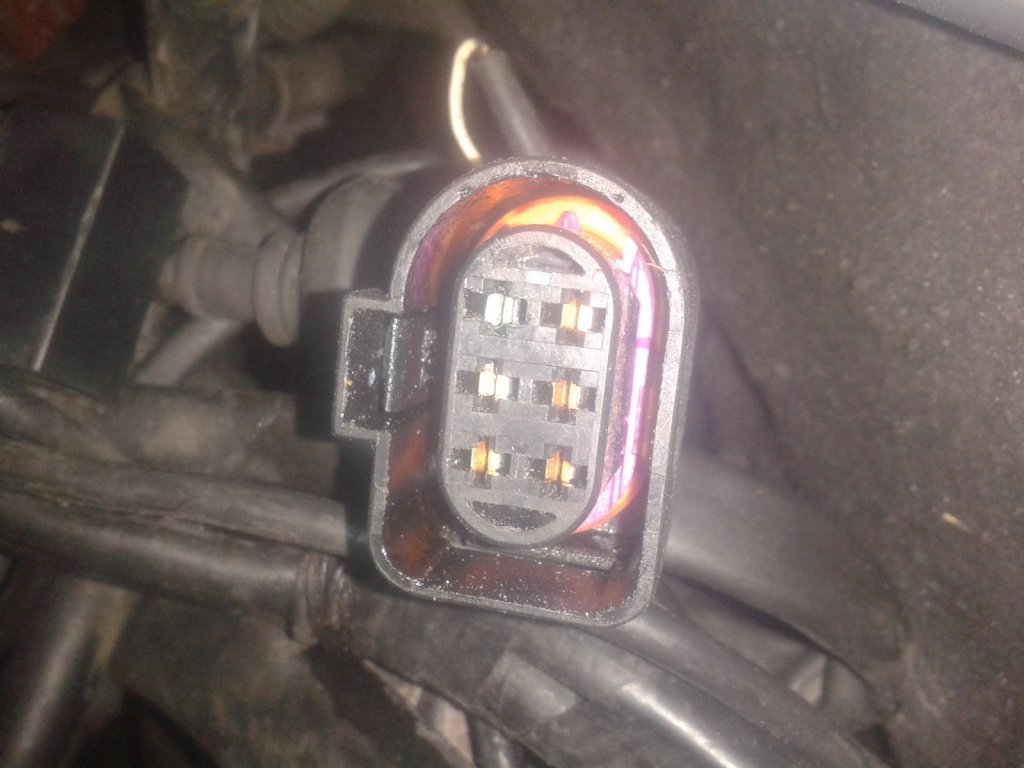

Znalazłem złącze elektryczne na grodzi silnika po prawej stronie  , za zbiorniczkiem wyrównawczym zaznaczyłem go czerwonym kolorem  . Za co te złącze odpowiada  jest w nim 6 pinów


Odnośnik do komentarza
Udostępnij na innych stronach

tak to zlacze sondy lambda przed katalizatorem

Wysłane z mojego SM-A510F przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

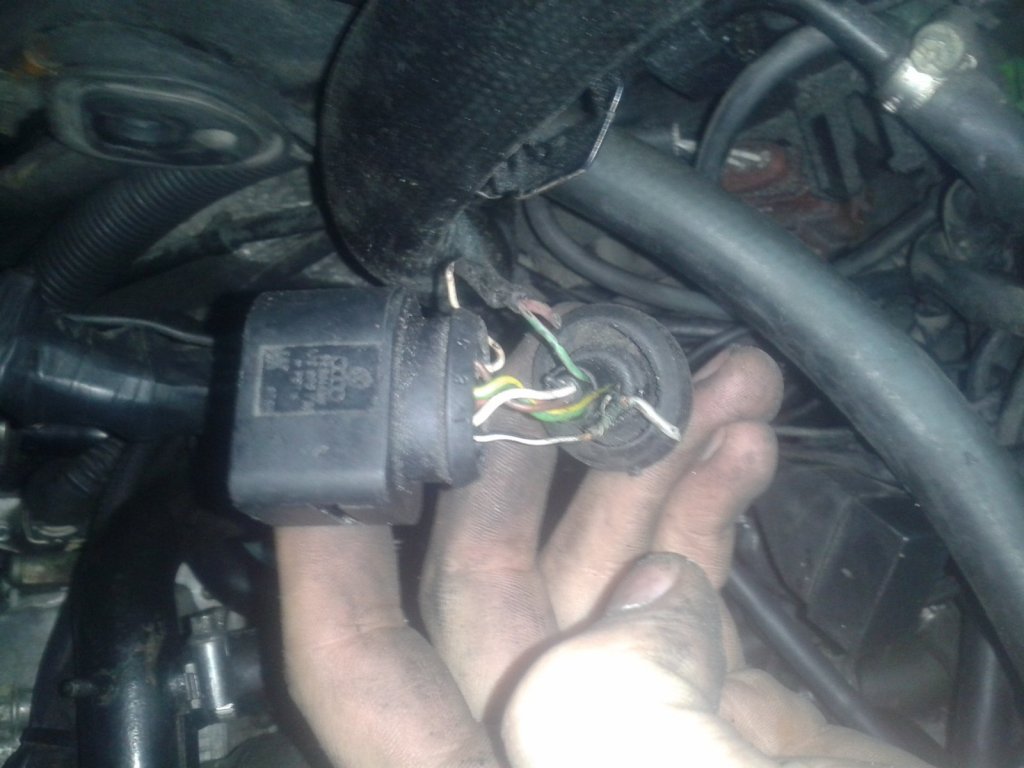

Podrzucicie schemat jak to podłączyć prawidłowo . Bo u mnie jest jakaś rzeźba zrobiona dodatkowo jeszcze pin  6  cały zaśniedziały

błędy na Vag :

16804 - Catalyst System; Bank 1
            P0420 - 002 - Efficiency Below Threshold - MIL ON
16684 - Random/Multiple Cylinder Misfire Detected
            P0300 - 001 -  - Intermittent



Edytowane przez Andrewww
Odnośnik do komentarza
Udostępnij na innych stronach

3 godziny temu, lisekexeter napisał:

wyglada jak by ktos chcial jakis emulator wpinac czy cos,kolori przewodow i nr pin ci potrzebne?

kolory przewodów i który pin za co odpowiada

na razie jest podłączone tak
1pin.Biały - cały
2.Czarny z białym paskiem + Czarny z białym paskiem i wystaje kawałek białego przewodu
3.Zółty z zielonym paskiem
4.Czerwony z białym paskiem
5.Brązowy
6.Kremowy + siwy zielonym paskiem i wystaje kawałek różowego przewodu

Myślę że te kawałki wystających przewodów są po to  ,żeby sprawdzić napięcie i rezystancje na pinach 2 i 6
