Problem z diag nostyką

[andrey178 0]

Witam wszystkich, opiszę problem.

Zaczęło się od tego że zaczęła wyłączać mi się klimatyzacja podczas jazdy, w domu podpinam kompa i zonk... brak napięcia na złączu obd w aucie, bezpieczniki z prawej i lewej str. deski sprawdzone, wszystkie ok, gdzie jeszcze mogę szukać czegoś podejrzanego ? dodam jeszcze że po podpięciu +12 na krótko do obd nie znajduje żadnego sterownika.

[Muskel1 1332]

Podpinałeś już wcześniej to auto pod kompa? Mogłeś się kiedyś połączyć?

[andrey178 0]

Tak, kilkukrotnie i nigdy problemu nie było, dodam że ostatnio dokładałem cyfrową zmieniarkę tylko nie wiem czy to ma jakiś związek z tym...

[Muskel1 1332]

Złącze obd2 dostaje napięcie z bezpiecznika nr. 5 w rzędzie ST2. Wyciągnij kilkukrotnie ten bezpiecznik, następnie sprawdź czy na złączu pojawia się napięcie na pinie nr. 20.

[andrey178 0]

Diwne jest to że napięcie na bezpieczniku jest z tym że po włączeniu zapłonu, dziś posprawdzam przejście od bezpiecznika do gniazda...

[andrey178 0]

Witam po przerwie, z braku czasu dziś znów zajrza do gniazda, brak przejścia pomiędzy plusem w gnieździe a bezpiecznikiem, jeżeli ktoś posiada to prosił bym o schemat gniazda gdzie idą kąkretne przewody...

[Muskel1 1332]

Nigdzie nie ma czegoś takiego. Schematy elektryczne nie pokazują którędy wiązki biegną. Musisz sam porozbierać i posprawdzać.

[Muskel1 1332]

Działało w ogóle kiedyś to złącze diagnostyczne? Czy już tak kupiłeś to auto?

Być może poprzedni właściciel celowo "uziemił" złącze jako zabezpieczenie antykradzieżowe.

Zgodnie ze schematem:

przewód czarno-niebieski z bezpiecznika nr. 7 rzędu ST1 (na powyższym rysunku) na pin nr.1 złącza obd2

przewód czerwono-żółty z bezpiecznika nr. 11 rzędu ST2 (na powyższym rysunku) na pin nr. 16 złącza obd2



[andrey178 0]

Sprawdzone, brak przejść...

Normalnie ręce opadają, wszystko działało, ostatnio ustawiałem kompem xenony, na domoar złego dziś klima przestała działać, nawet nie ma jak kompa podpiąć?

Pytanie, jeśli spróbuję podpiąć do obd w aucie na krótko z bezpieczników to raczej nie powinno się nic dziwnego stać??

[andrey178 0]

Jeszcze jedno pytanie, pomiędzy tymi dwoma bezpiecznikami a obd coś jeszcze jest czy są podłączone bezpośrednio do gniazda??

[Muskel1 1332]

Na schematach nie widać by były gdzieś po drodze łączone.

[andrey178 0]

Ok, podpinam bezpośrednio do gniazda i zobaczymy, bardzo Ci dziękuję za pomoc?

[andrey178 0]

Podpięte bezpośrednio, zasilanie jest ale brak łączności z czym kolwiek, nie wiem jakie inne opcje zostają, po wiązce pod deską nie widć śladów ingerencji, gdyby było wiadomo które kable gdzie podpiąć na krótko to jakoś bym znalazł przyczynę, wiązka silnika była grzebana, widać jakieś łączenia kabli i to tyle...

[Muskel1 1332]

Trudno powiedzieć w czym problem skoro w wiązkach było grzebane. Pewnie brakuje w złączu obd2 jeszcze CANów dlatego nie ma łączności.

[andrey178 0]

Wiesz może gdzie resztę kabli z obd ma być podpięte? Na jakimś schemacie nie będzie tego?

[Muskel1 1332]

6 godzin temu, andrey178 napisał:

Wiesz może gdzie resztę kabli z obd ma być podpięte? Na jakimś schemacie nie będzie tego?

Na schematach zeszytów naprawczych można sprawdzić.

[Muskel1 1332]

Obd2 pinout:

- pin nr. 14 - CAN low, pomarańczowo-brązowy, idzie do sterownika Gateway na 20-to pinową kostkę (A2), na pin nr. 9

- pin nr. 6 CAN high, pomarańczowo-czerwony, idzie do sterownika Gateway na 20-to pinową kostkę (A2), na pin nr. 19

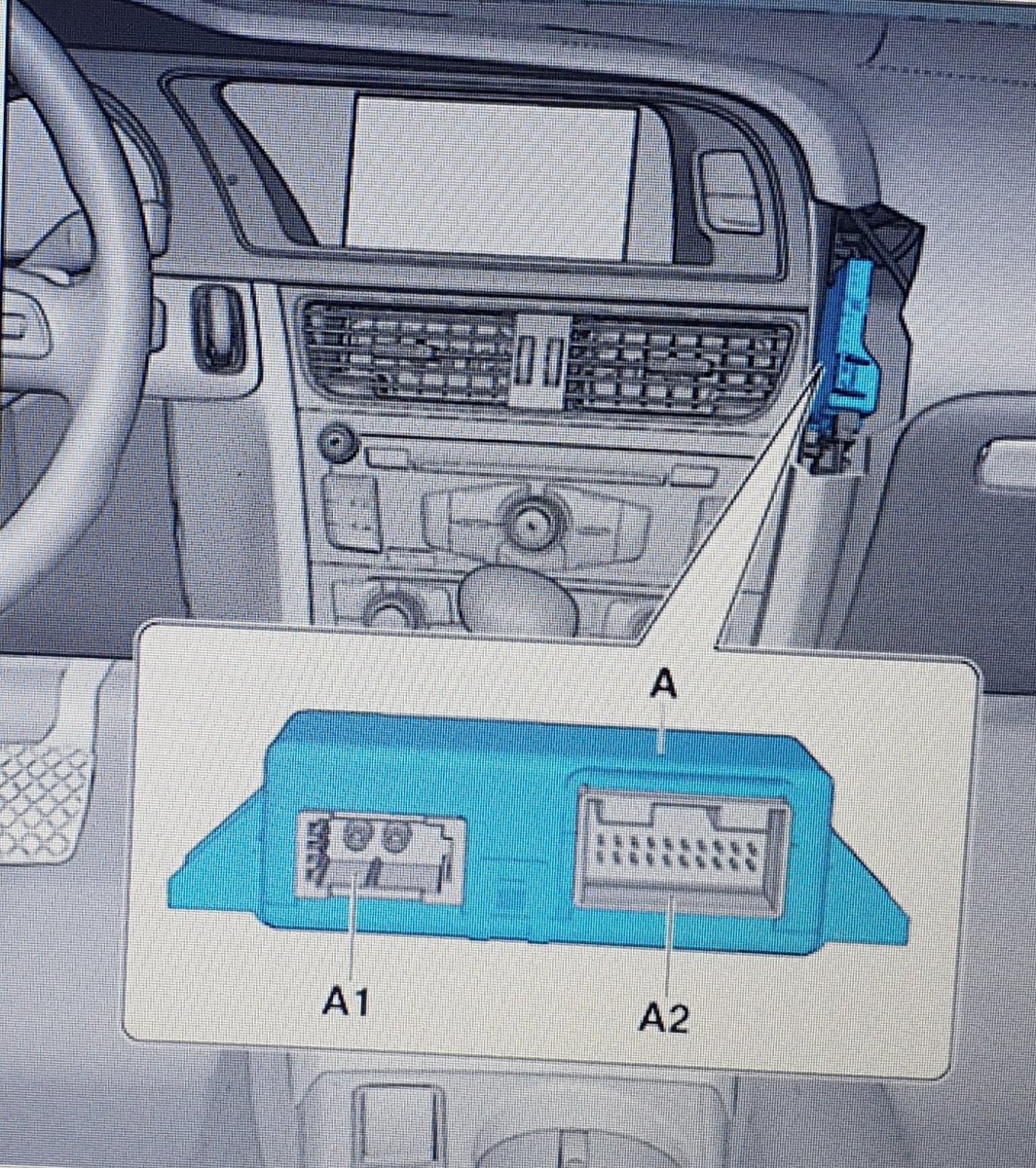

Sterownik Gateway siedzi pod deską (na poniższym rysunek).



Edytowane 20 Lipca 2022 przez Muskel1
