Montaż wskaźnika ciśnienia doładowania w kratce nawiewu


PrzemoA4B6

Rekomendowane odpowiedzi

Witam. Ostatnio pobawiłem się troche z montazem wskażnika w środkowej kratce nawiewu. Ciężko w PL dorwać gotowca, sa na Ebayu ale wysyłka prawie w cenie kratki i pod wskażnik 42mm bodajże.

Co potrzebujemy:

  • kratka nawiewu
  • wskażnik z daszkiem
  • kawałek kabelka-2 żyłowy
  • kawałek koszulki termokurczliwej
  • lutownica+cyna
  • super glue lub coś podobnego
  • miniszlifierka w stylu dremla
  • kawałek sztywnej tektury lub kartonika
  • włącznik-opcjonalnie jak kto woli

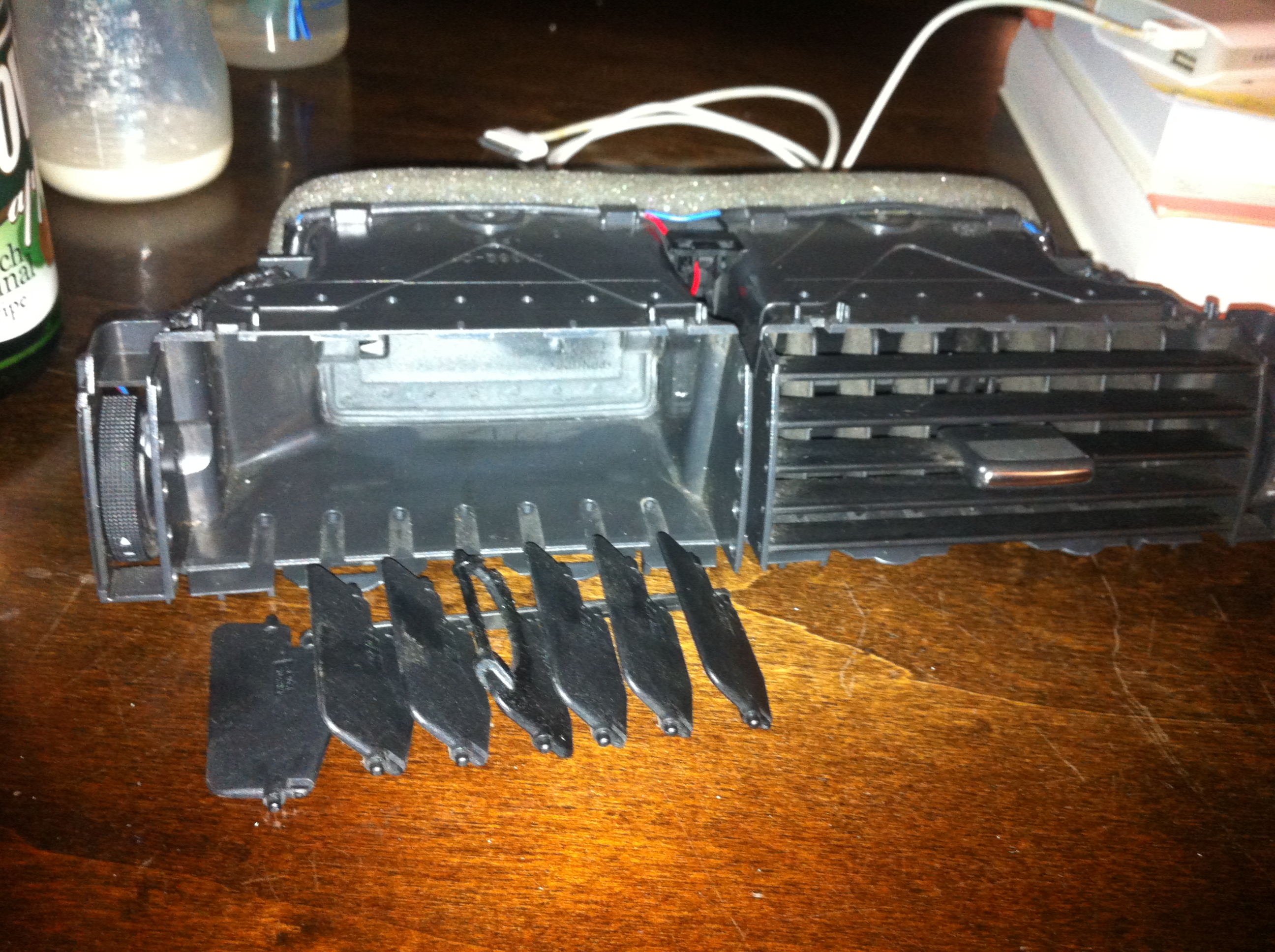

Zaczynamy od demontazu ramki zewnetrznej i wyciągnięcia kratek-poziomych i pionowych, wszystko jest na wcisk więc nie ma z tym problemu, klapkę zamykajaca wlot też demontujemy

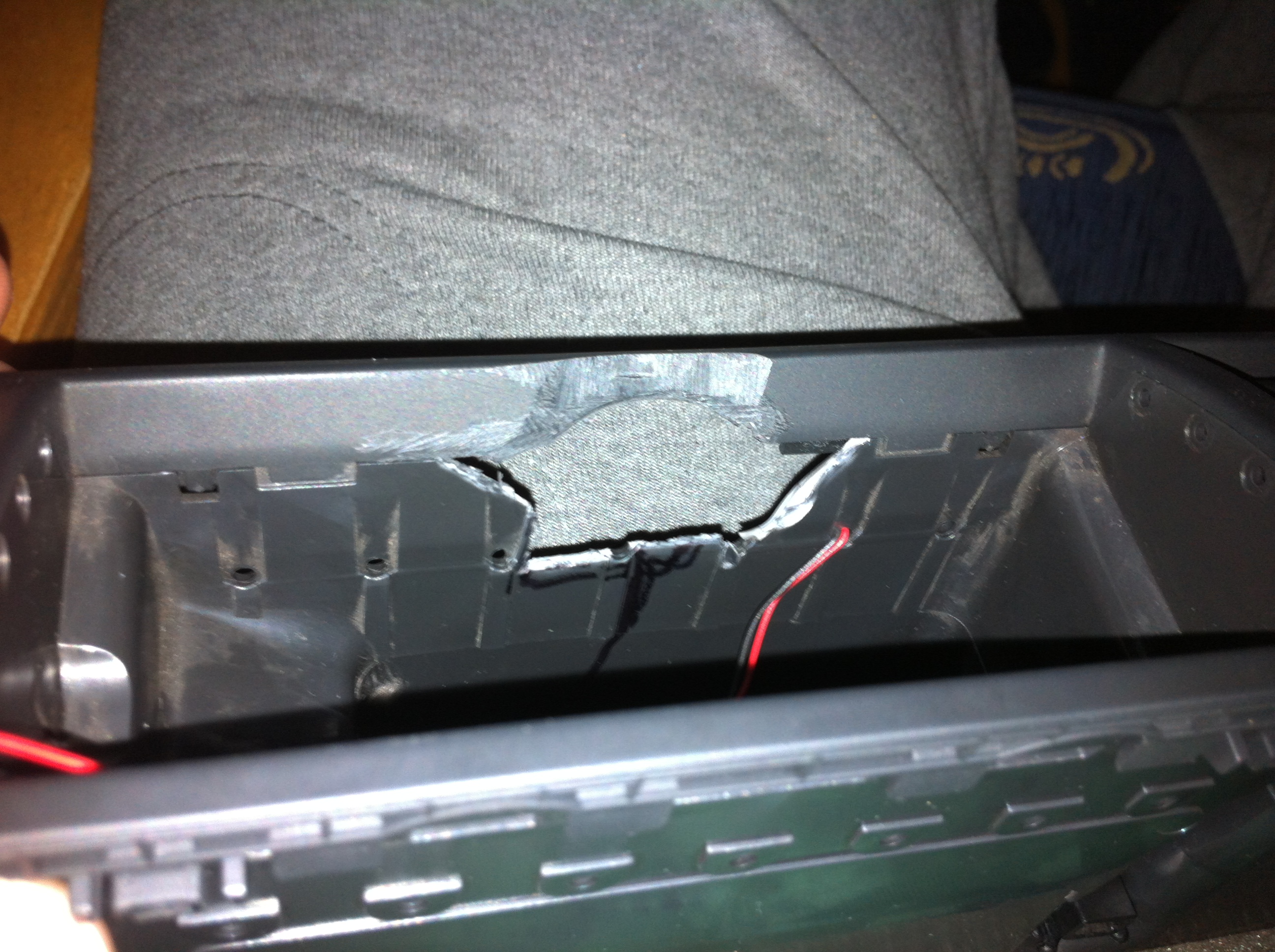

W związku z tym że wskażnik jest troche większy niż kratka-zakładamy daszek, odwrotnie niz tak jak to przewidział producent pod pasującym nam kątem i przymierzamy do kratki-trzeba wyciać kawałek plastiku w kratce na górze (można wyciać mniej,ja wyciełem za dużo ponieważ najpierw wskażnik miał być na prosto) bo inaczej wskażnik rozpycha obudowe i nie wsadzimy ramki zewnętrznej -którą też trzeba delikatnie dopasować do wskażnika.


Ramke podcinamy w ten sposób

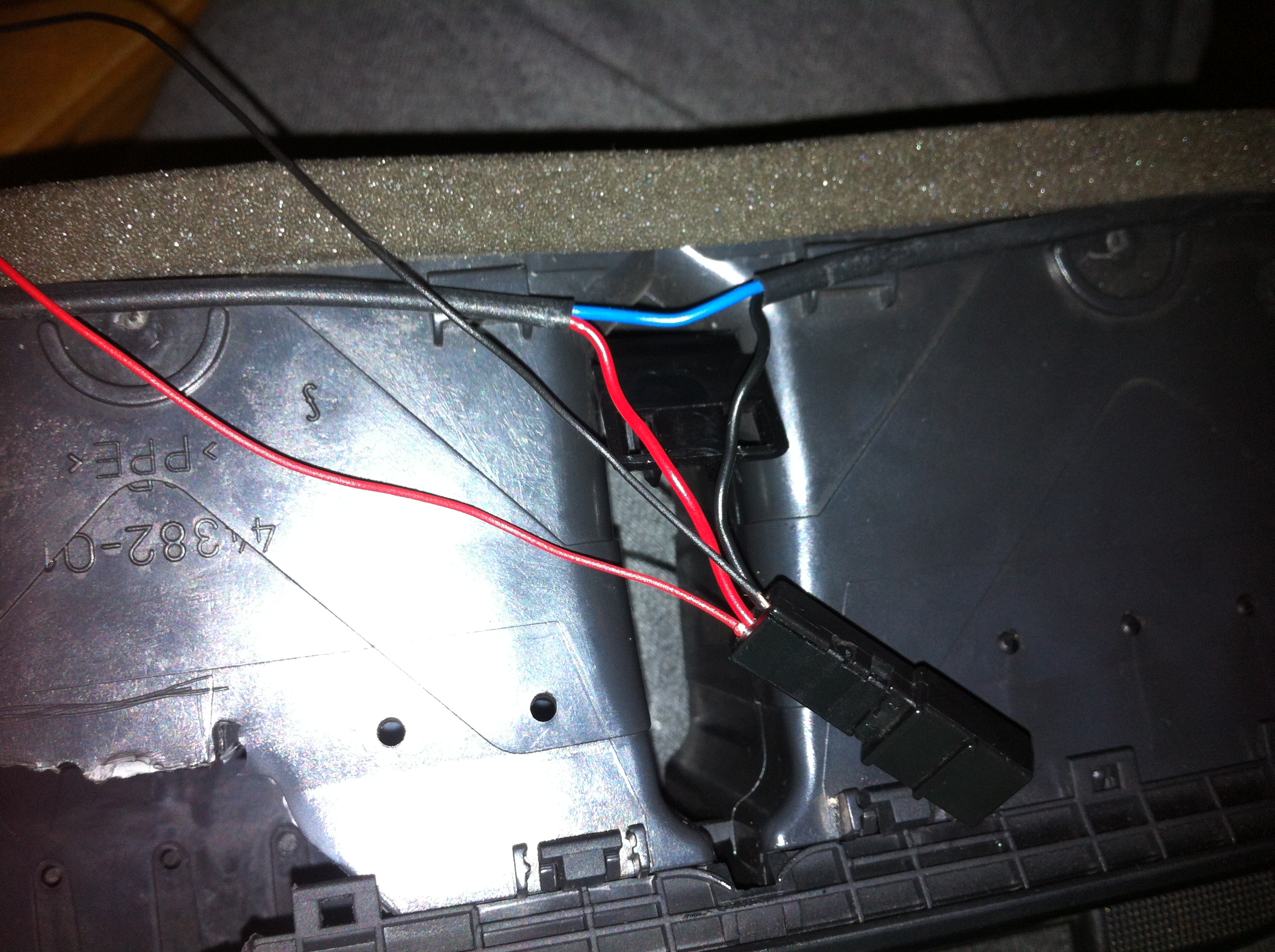

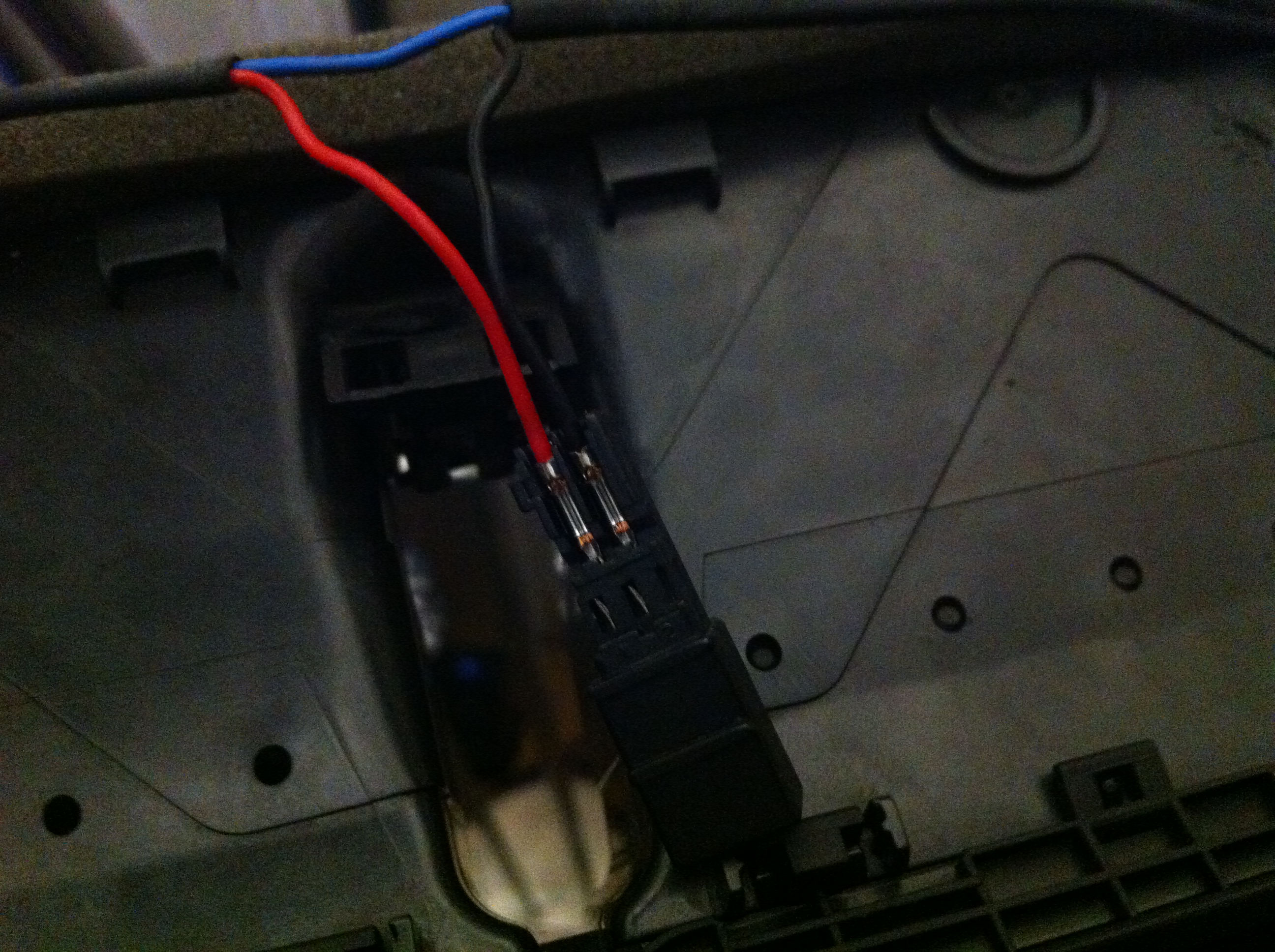

Jak juz wszystko ładnie dotniemy i spasujemy bierzemy się za podswietlanie wskażnika-ja podpiełem go pod wtyczke od podświetlania kratek. rozbieramy wtyczke na cześci (jest na zatrzaski) i lutujemy kabelki:

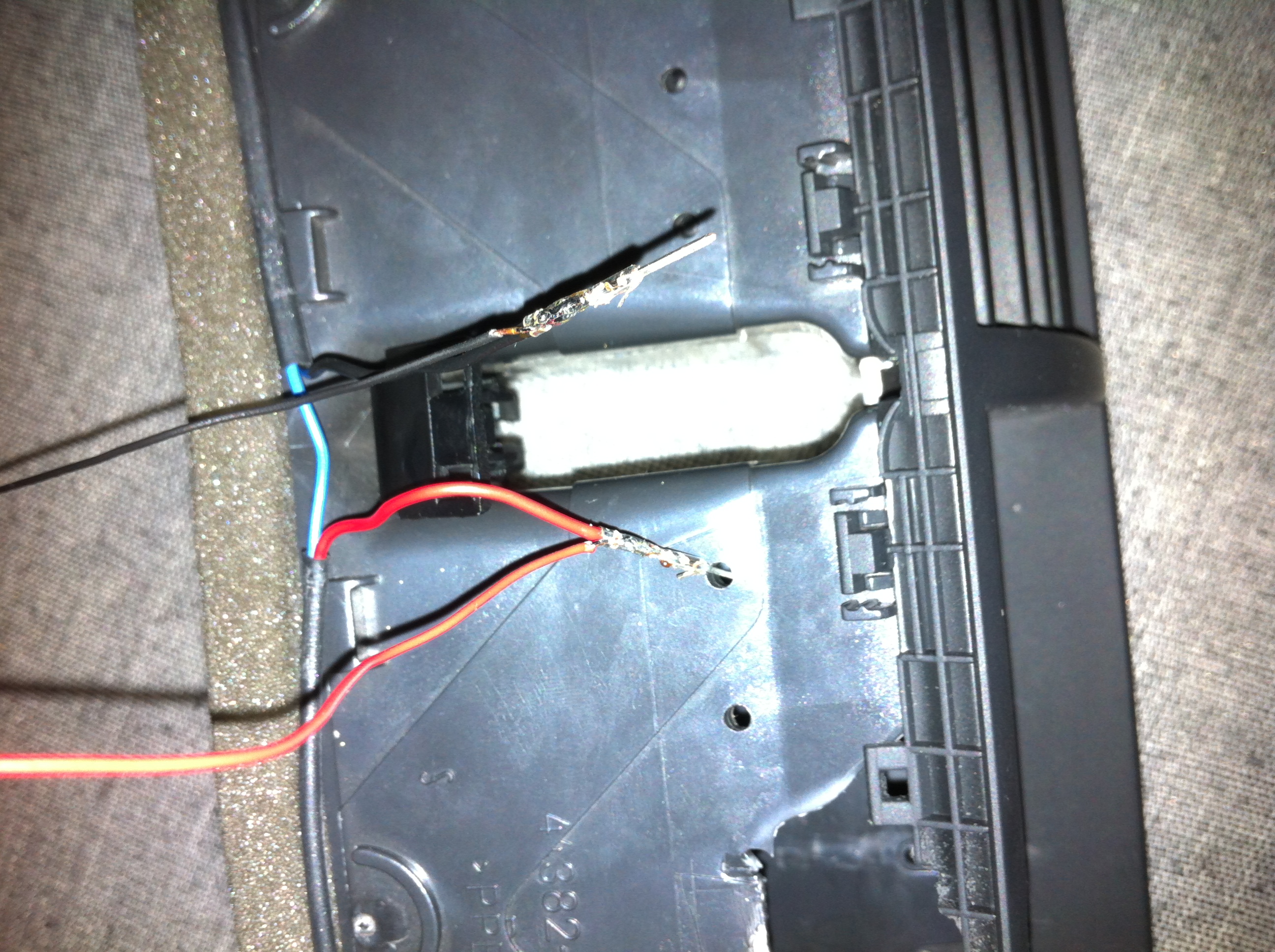

i składamy wtyczke spowrotem do kupy:

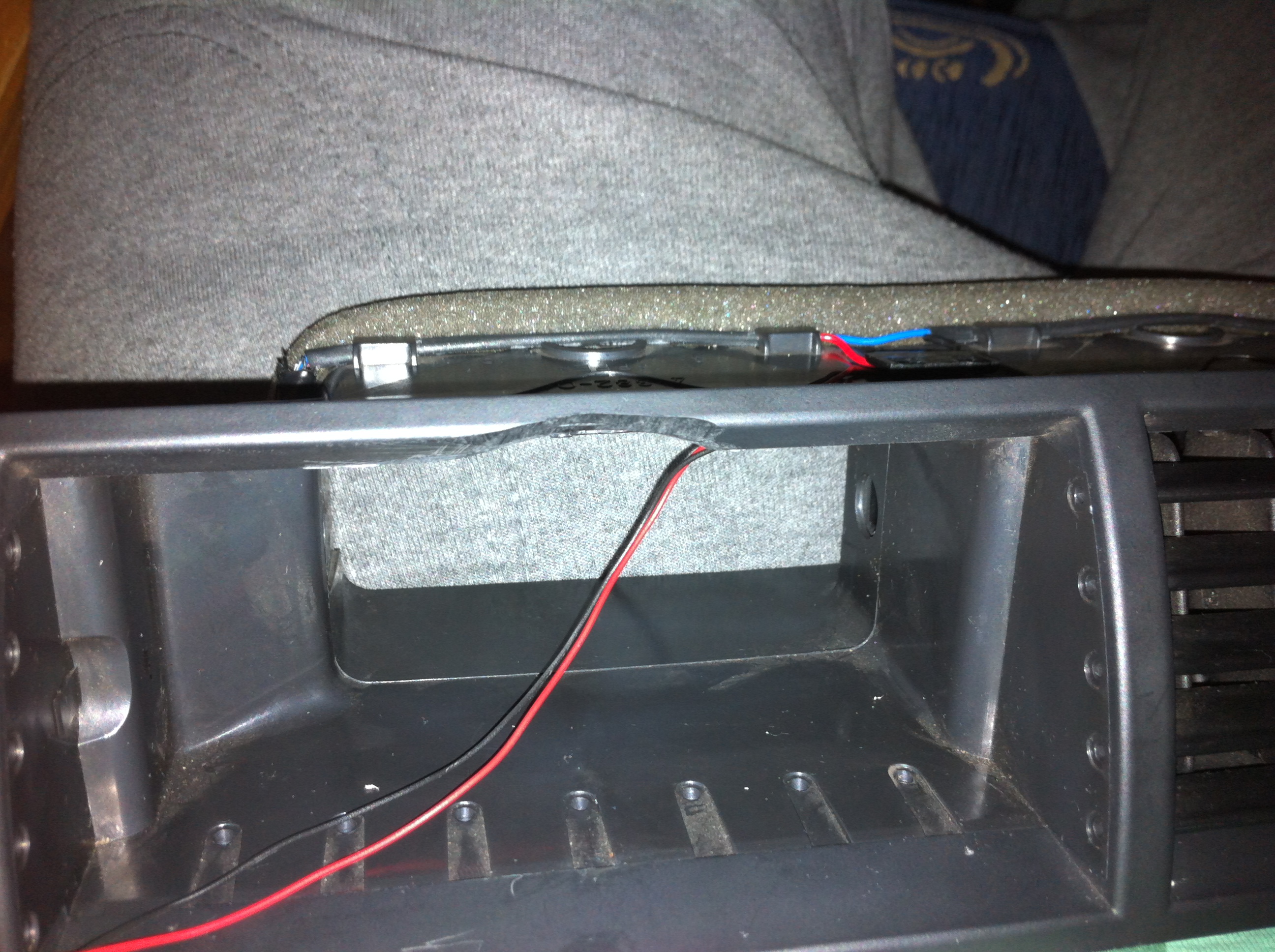

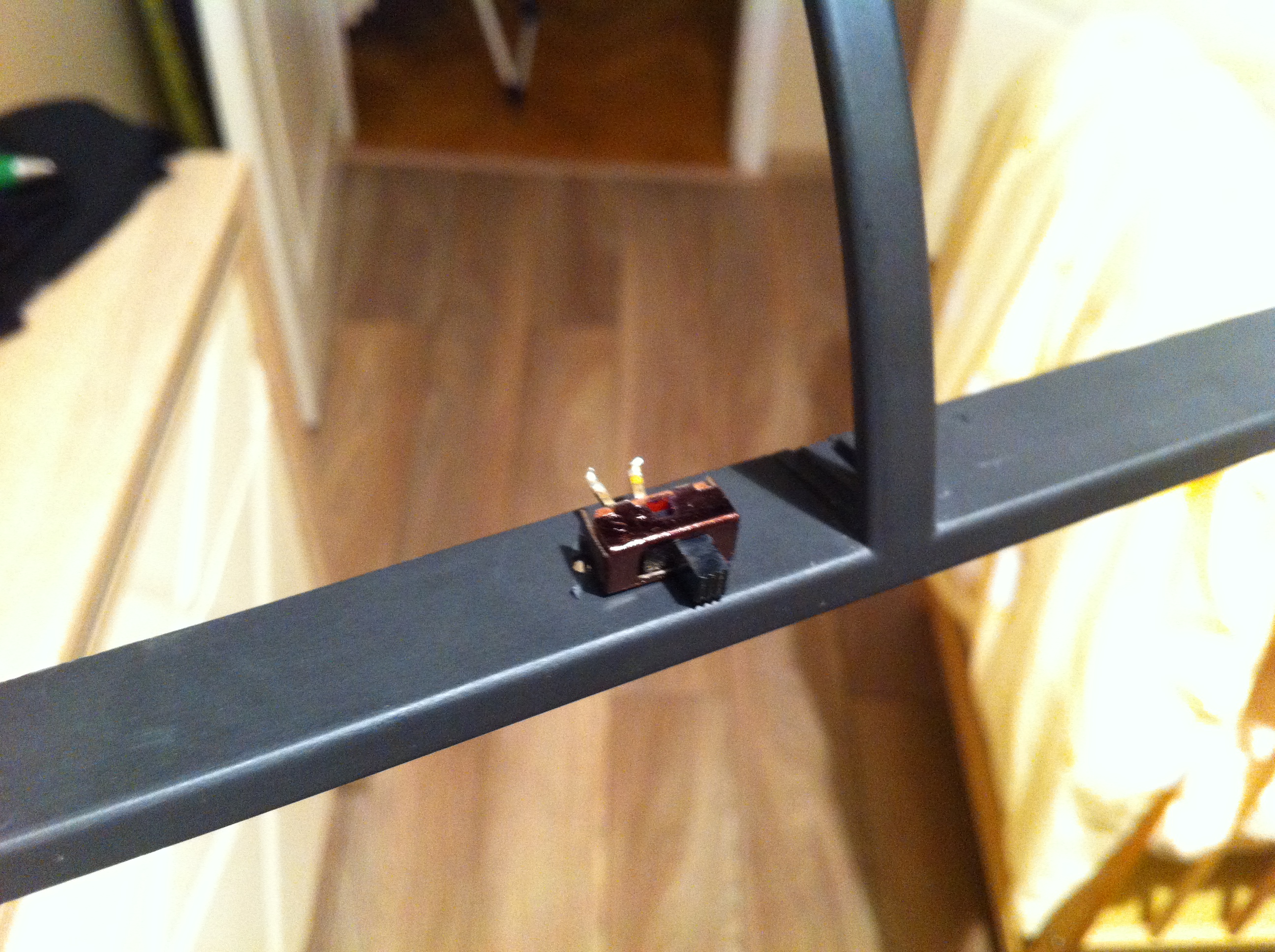

Kabelki z malym nadmiarem puściłem przez jedna z dziur od mocowania kratek, dodatkowo dołożyłem sobie wyłącznik podswietlania jak by mnie meczyło w trasie, itak wskażnik powinien sciemniać się z dimmerem.

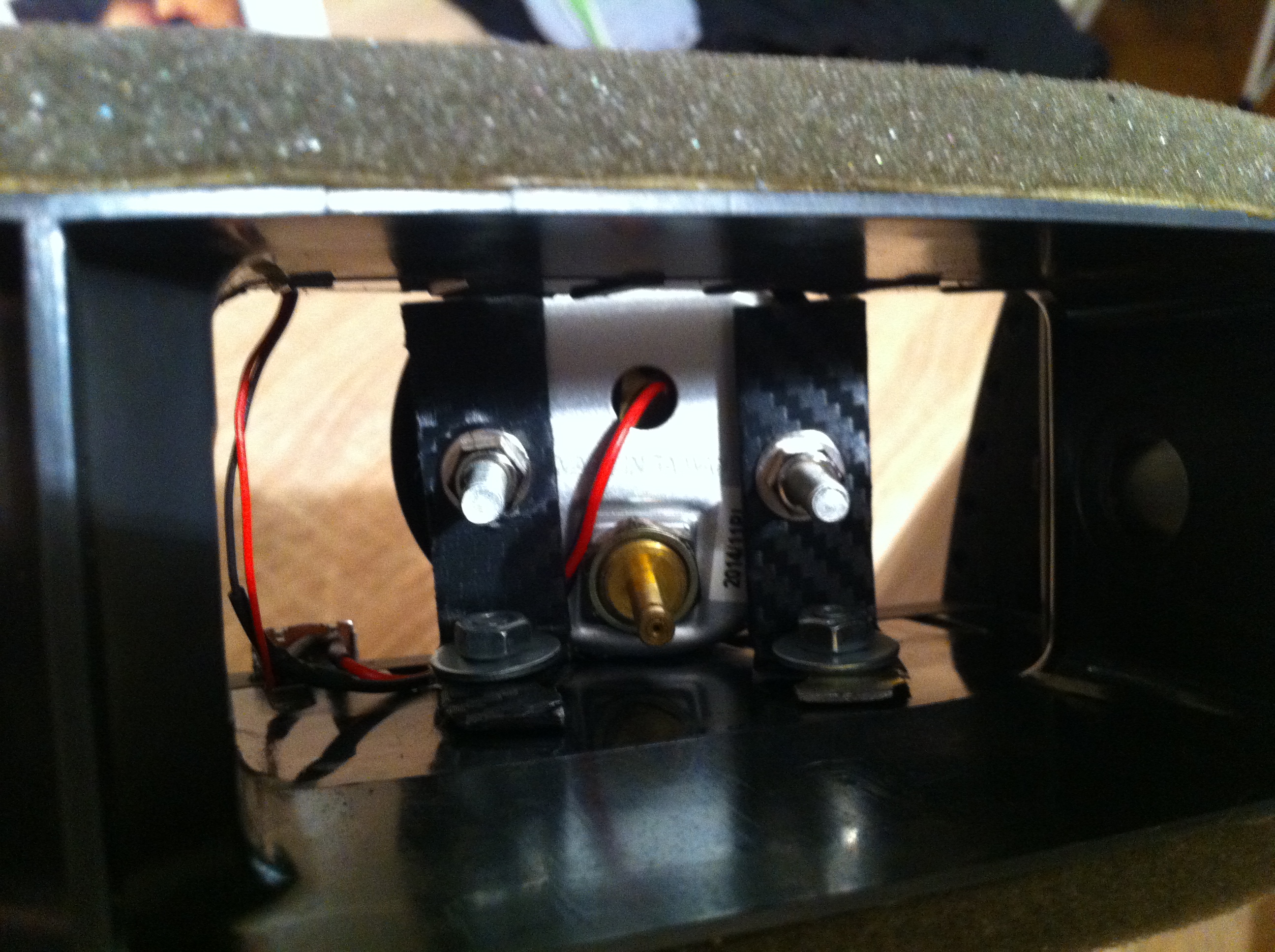

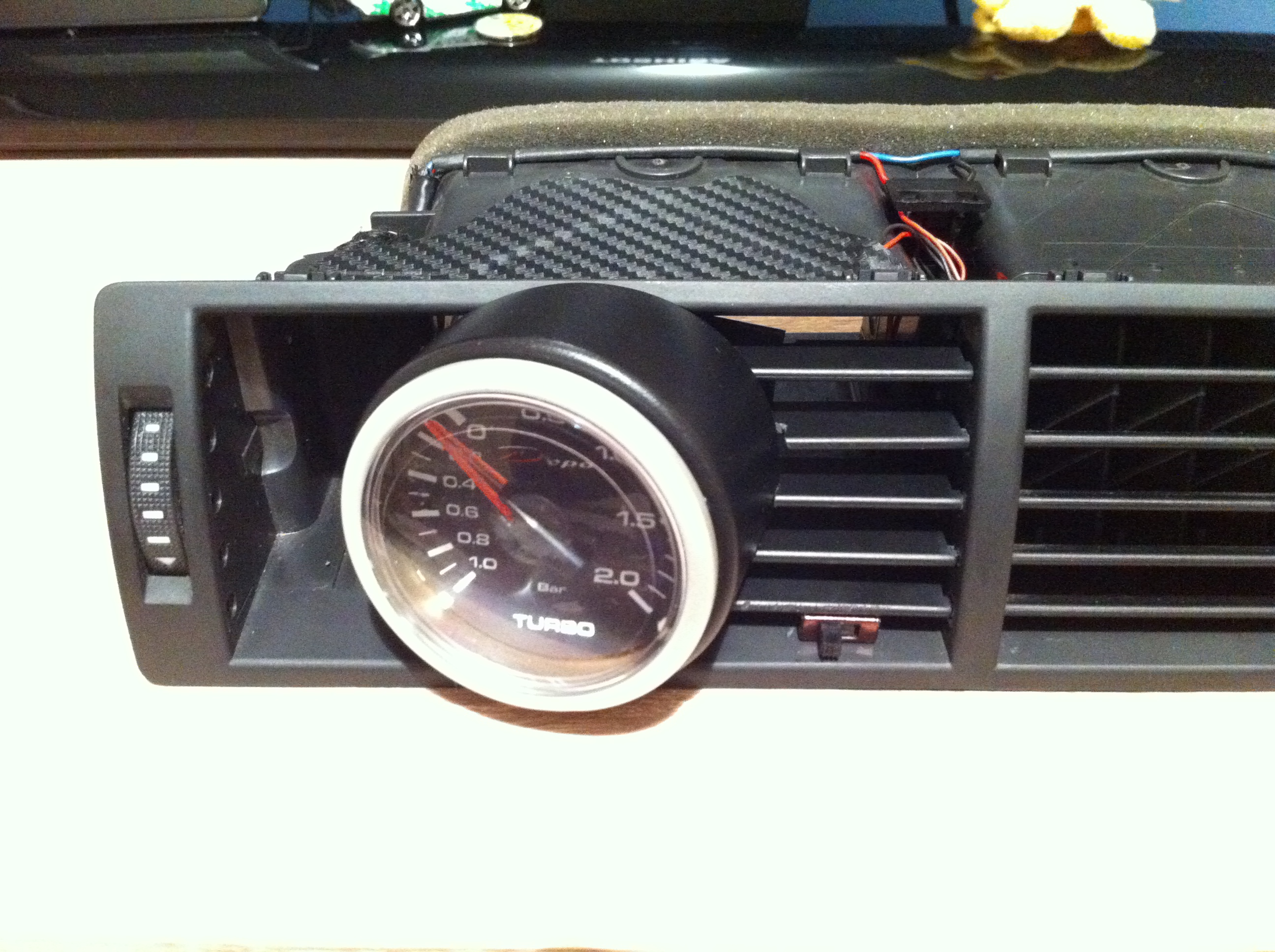

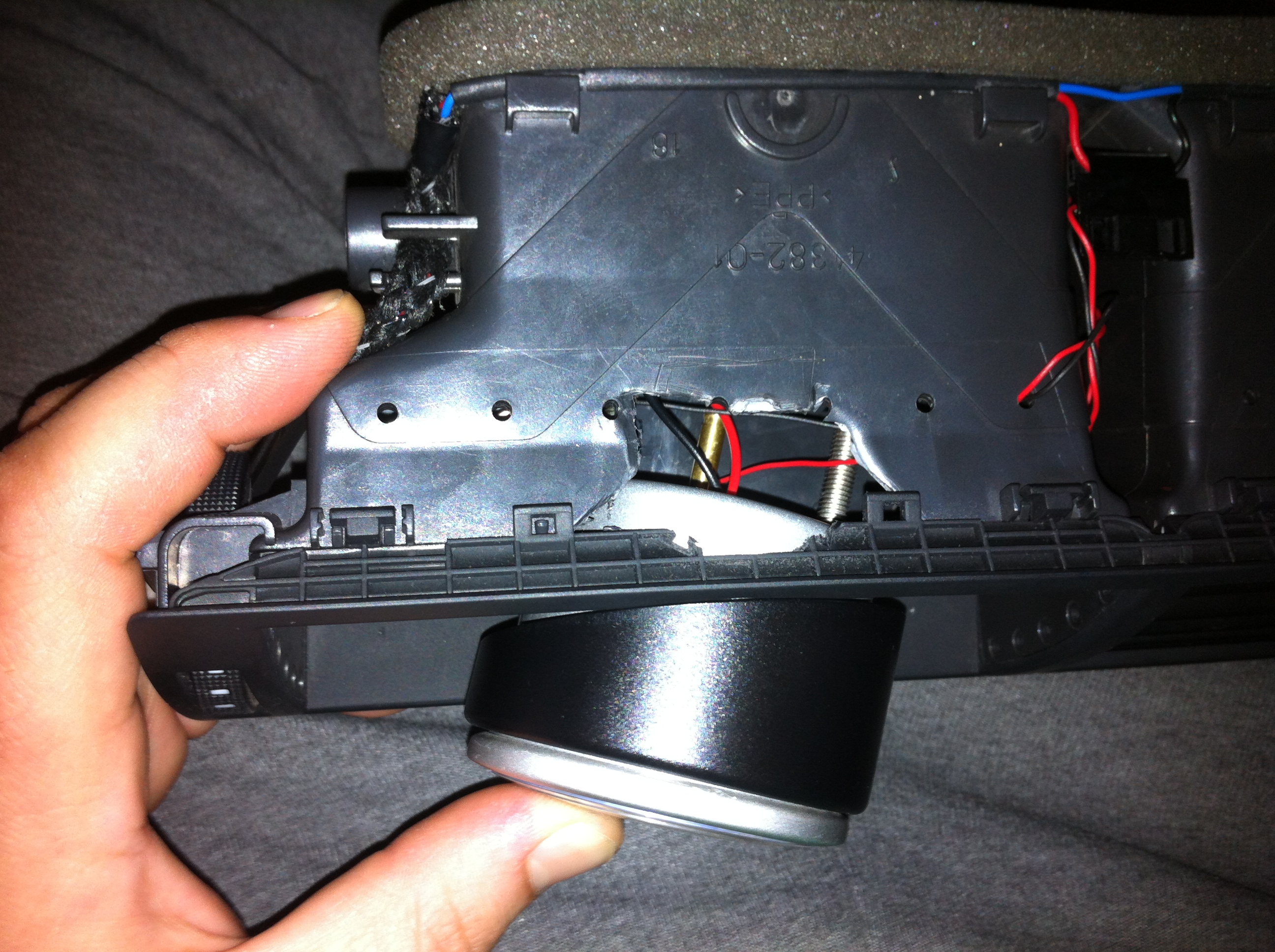

Mocujemy wskażnik na sztywno-za pomocą jakichś blaszek, ja wykożystałem do tego mocowanie które jest razem w zestawie ze wskażnikem bo nie chciało mi sie schodzić do piwnicy, okleiłem to potem, folia ala carbon żeby nie prześwitywało przez kratki, mozna oczywiście pomalować w jakiś czarny mat.

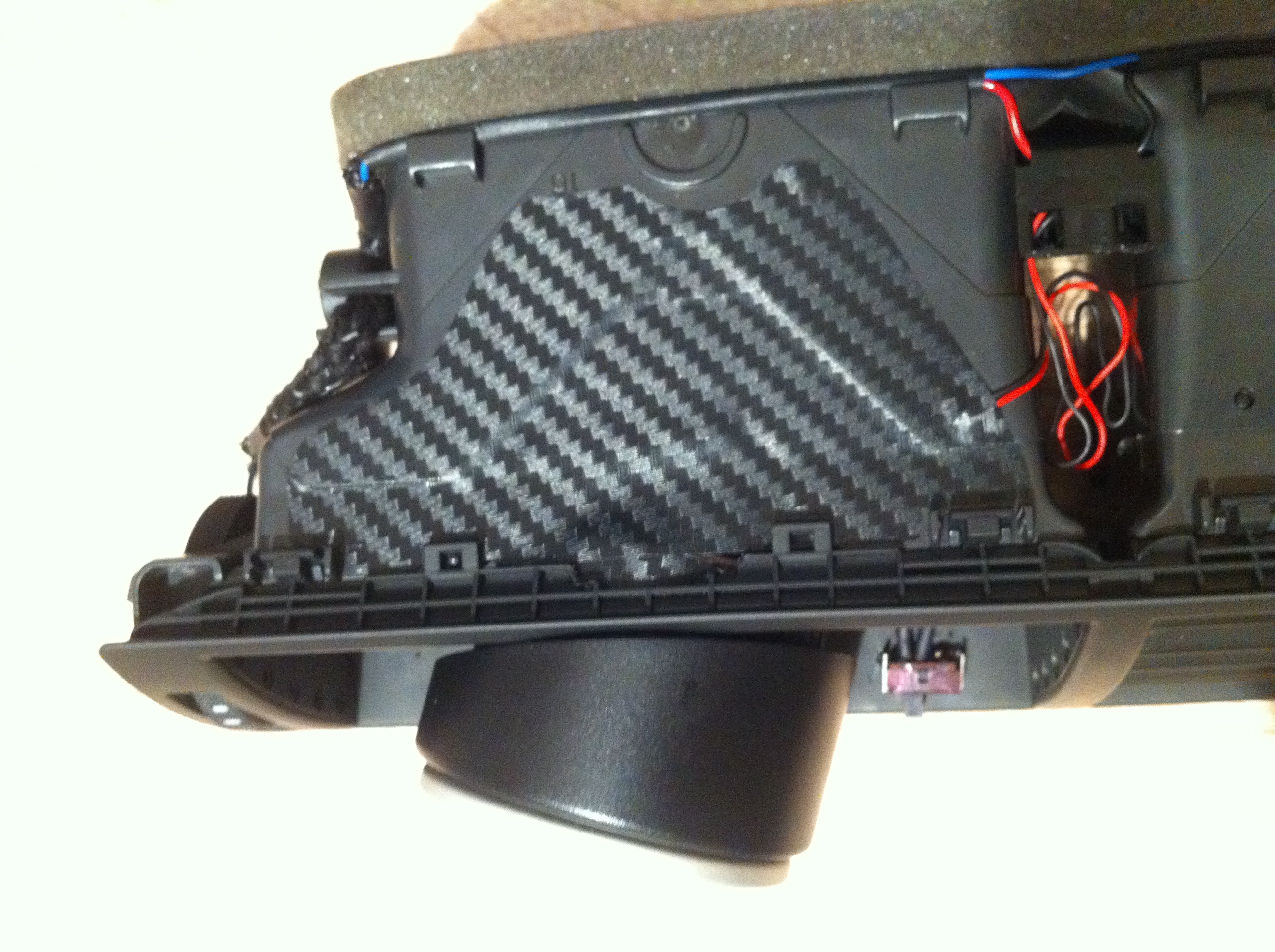

Pozostałą dziurę u góry zakleiłem folia carbon


Teraz najtrudniejszy etap-bierzemy jakiś sztywny kartonik i pokolei odmierzamy szerokość kratek wycinamy i metoda prób i błedów dopasowywujemy,docinamy do wskażnika.

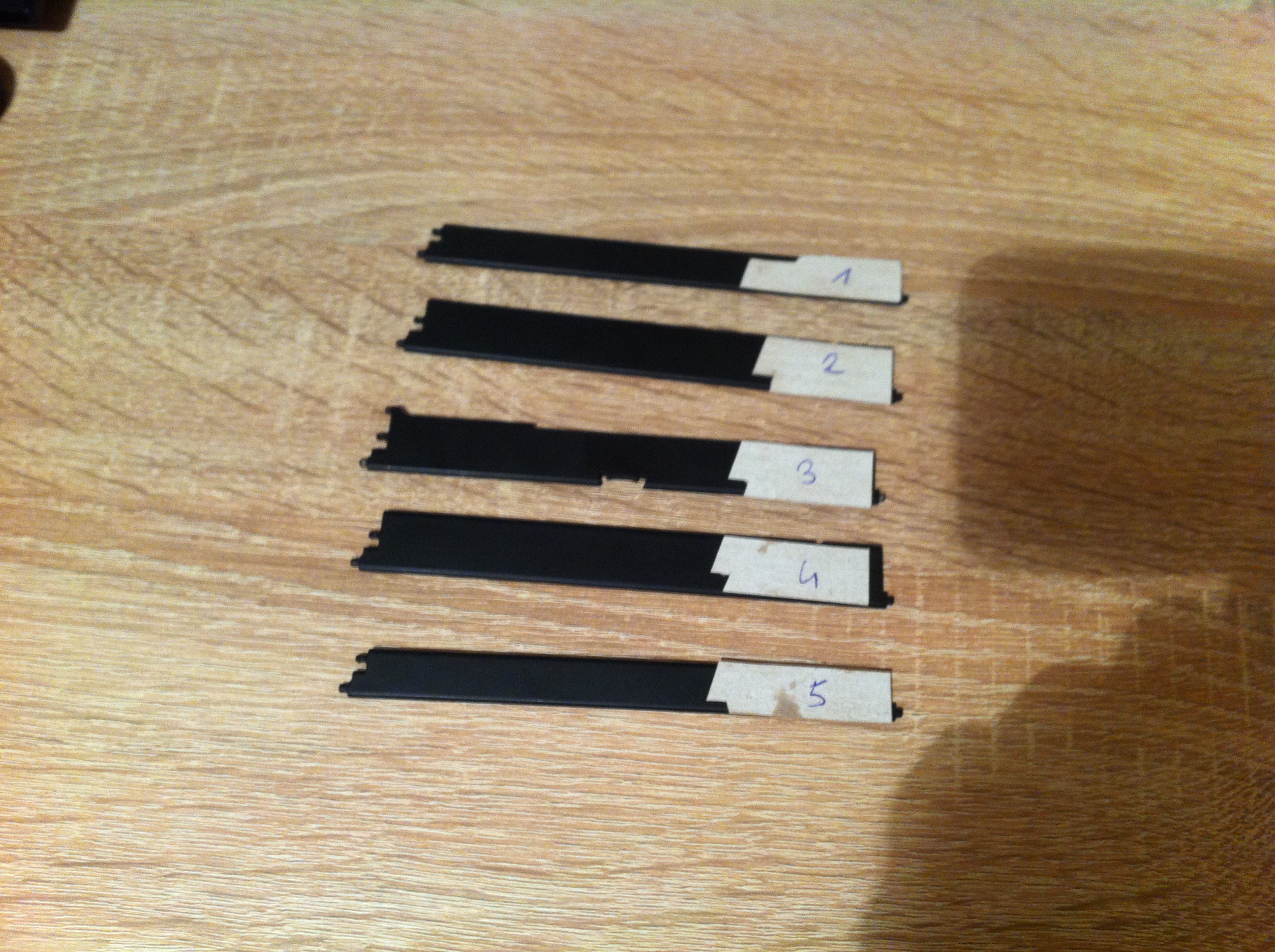

Tak wygladają szablony które odrysowywójemy na kratki a następnie je wycinamy, na fotce szablony dopasowane tylko z jednej strony, z drugiej robimy tak samo z nowych szablonów.




Następnie przyklejamy kratki za pomocą jakiegoś kleju-ja użyłem super glue, przyda się też penseta, kratki siedzą dosyć sztywno w dziurach montażowych a z drugiej strony opierają sie o wskażnik, w razie potrzeby wskażnik mozna bez problemu zdemontować niczego nie uszkadzając

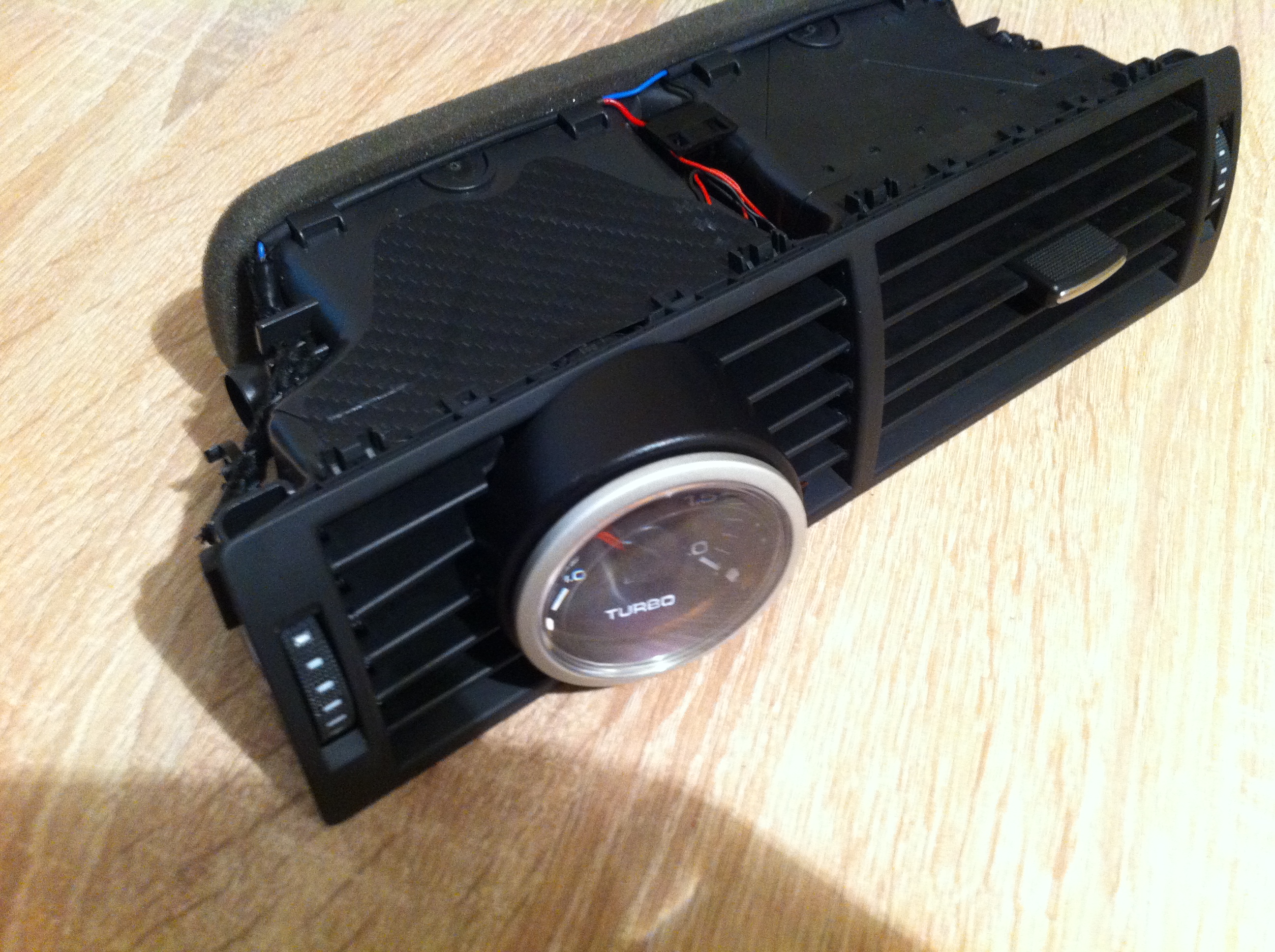

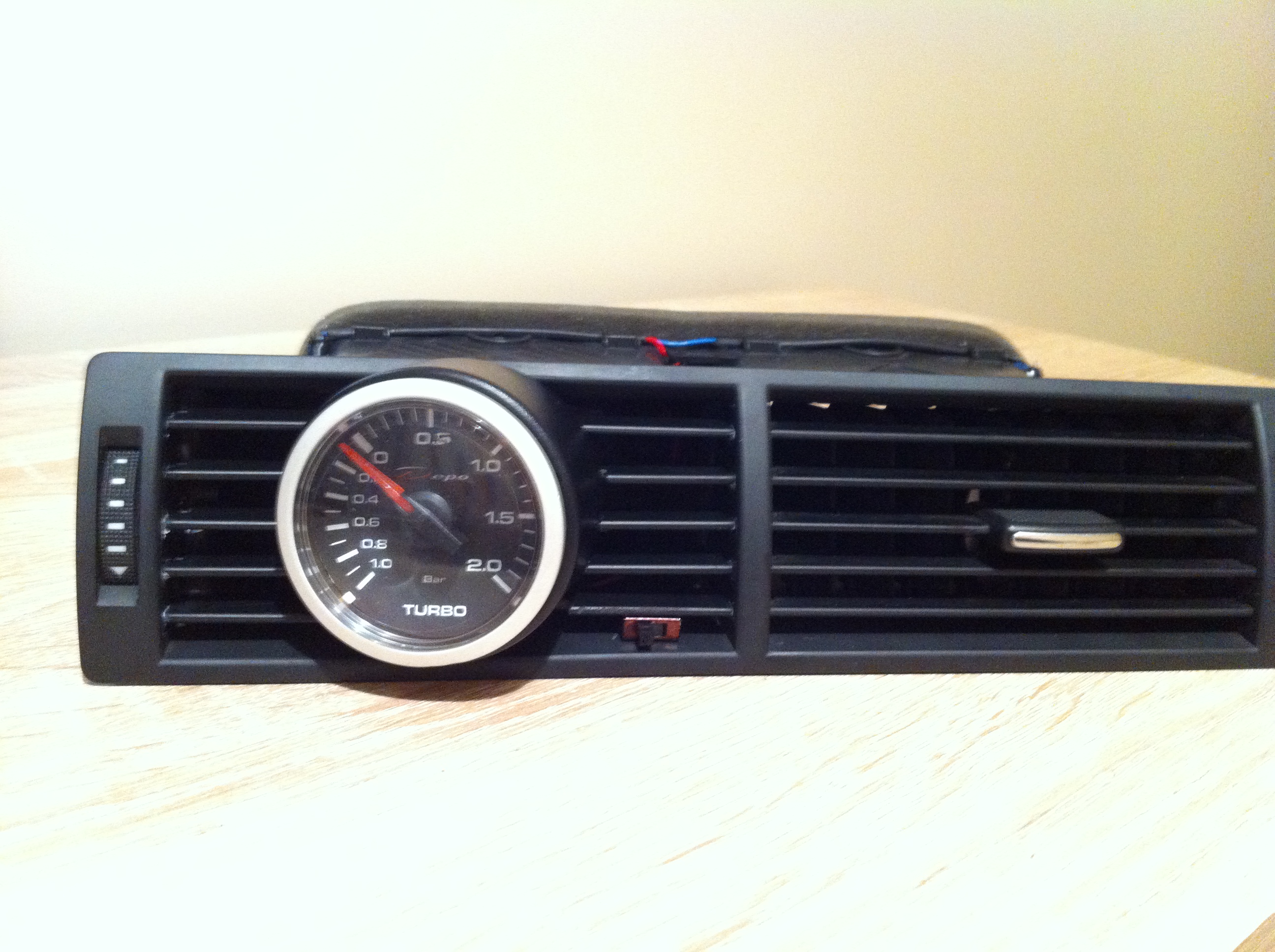

A oto efekt końcowy:




Pozostaje tylko zrobić jeszcze dziure od spodu na wężyk podciśnienia i założyc klape zamykajaca wlot powietrza z tyłu

IMG_5586.jpgIMG_5588.jpgIMG_5589.jpg Jak zamontuje wrzuce foty z montażu.Miłego rezania!

Edytowane przez PrzemoA4B6
Odnośnik do komentarza
Udostępnij na innych stronach

Można re-up zdjęć ?

Wysłane z mojego MI 5 przy użyciu Tapatalka

Odnośnik do komentarza
Udostępnij na innych stronach

Dnia 19 marca 2017 o 10:51, kubix9417 napisał:

Można re-up zdjęć ?

Wysłane z mojego MI 5 przy użyciu Tapatalka




Dnia 28 marca 2017 o 14:54, davidoff82 napisał:

Kolego a gdzie w AWX najlepiej wpiac wezyk ?

Jak znajde chwile czasu to ogarne foty po montazu i gdzie wpiąć węzyk.

Odnośnik do komentarza
Udostępnij na innych stronach

Dnia 10.05.2017 o 12:35, PrzemoA4B6 napisał:



Jak znajde chwile czasu to ogarne foty po montazu i gdzie wpiąć węzyk.

Znalazłeś juz tą chwilke? ;)

Odnośnik do komentarza
Udostępnij na innych stronach

Jeszcze nie znalazł a założyłbym taki wskaźnik do AVF

Odnośnik do komentarza
Udostępnij na innych stronach

Czy ktoś robił dodatkowy potencjometr dla regulacji jasności wskaźnika?

Mam regulowane tak jak oświetlenie wnętrza, ale sama tarcza wskaźnika jest zbyt mocno dla mnie podświetlana.

Odnośnik do komentarza
Udostępnij na innych stronach
