Spryskiwacz kamery cofania A4 B9

[Pellek]

Witam czy ktos wie gdzie podpiac spryskiwacz w kamerze cofania?

Pozdrawiam



[wrclaguna]

Rozdzielnikiem pod tylny spryskiwacz

Dodatkowo kodowanie jest w BCM tego

[Pellek]

A masz moze takie kodowanie?

[nerwos]

W dniu 6.02.2021 o 08:51, wrclaguna napisał:

Rozdzielnikiem pod tylny spryskiwacz

Dodatkowo kodowanie jest w BCM tego

Co tam trzeba zakodować? ja podłączyłem ten rozdzielacz pod dysze spryskiwacza tylnej szyby i w momencie spryskiwania tylnej szyby sika również na kamerkę co kodowanie miało by zmienić? dzięki!

[wrclaguna]

BCM1 jest kodowanie washer camera

[Pellek]

W dniu 28.03.2021 o 11:18, wrclaguna napisał:

BCM1 jest kodowanie washer camera

a wiesz moze czemu , po podlaczeniu kamery wyskakuja mi 2 bledy na niej oto one:

13636352 - Sterownik niezakodowany
10489856 - Brak Nastaw podstawowych

Probujac cokolwiek zakodowac w kamerze wyskakuje ze polecenie poza zakresem.

Oraz w 5F elektr.informacji wyskakuje błąd

7179 - Ograniczenie działania z powodu braku informacji

Jest ktos w stanie nakreslic temat?

Edytowane 7 Kwietnia 2021 przez Pellek

[wrclaguna]

Jak masz nowa kamere to trzeba ja zakodowac pod swoje wyposazenie auta
Nastawy Podsatowe to bład kalibracji kamery

[Pellek]

1 godzinę temu, wrclaguna napisał:

Jak masz nowa kamere to trzeba ja zakodowac pod swoje wyposazenie auta
Nastawy Podsatowe to bład kalibracji kamery

Ale właśnie gdy próbuję cokolwiek kodowac w kamerze wyskakuje ze polecenie jest poza zakresem, kamera jest z aliexpress i jeszcze się nie spotkałem zeby przyszła nie zkalibrowana z tego co widzę po forum, bo już nie jedna osoba ja zakładała

[nerwos]

podaj link jaką kamerkę kupiłeś, ja również zakładałem niedawno i nie miałem tego typu problemów..

[Pellek]

20 minut temu, nerwos napisał:

podaj link jaką kamerkę kupiłeś, ja również zakładałem niedawno i nie miałem tego typu problemów..

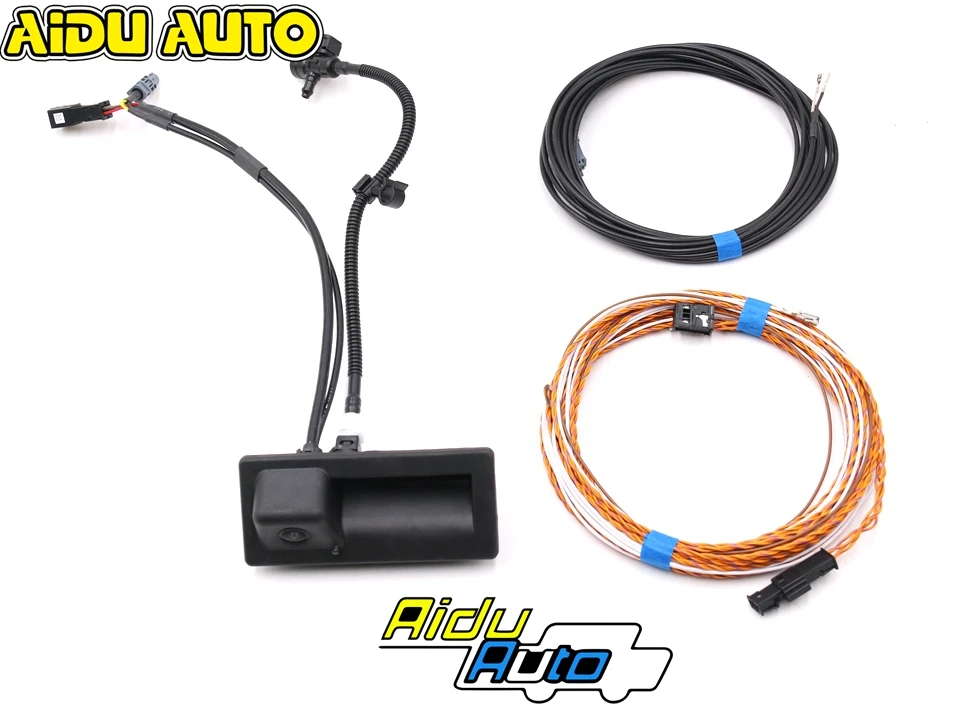

FOR Audi NEW A4 B9 Allroad Avant water wash 8W 3V0 827 566 M Rear View Camera Highline Guidance Line 8W 3V0827566M|Vehicle Camera| - AliExpress

S.CLICK.ALIEXPRESS.COM

---

Smarter Shopping, Better Living! Aliexpress.com

Kamera dokładnie ta, a błędy takie jak pisałem, może ktoś może nakierować?

[nerwos]

A nr kamerki jaki dostałeś? taki jak w aukcji?

Pin zasilający jest nie odpowiedni do gniazda bezpieczników w bagażniku..CANy podpiąłeś odpowiednio poprzez tą przejściówkę? Napisz jakich kodowań dokonałeś?

[Pellek]

Co masz na mysli mowiac ze jest nie odpowiedni??

Cany przylutowalem bezposrednio bez tej przelaczki ktora byla w oryginale

Oto kodowania jakie uzylem przez VCDS

Module 19 Gateway

• Select Installation List
• Check 6C Rear View Camera
• Save

Module 09 Central Electrics

• Select Coding
• Go to Byte 35 and check Bit 4
• Exit and Do it!

Module 5F Multimedia

• Select Adaptation
• Search for VPS
• Car_Funktion_List_BAP_Gen2_VPS set the new value activated and press Do it!
• Car_Funktion_List_BAP_Gen2_VPS_msg_bus set the new value Terminal 15 and press Do it!

[nerwos]

Dokładnie takie kodowanie!

U mnie po podpięciu całości, zakodowaniu sterowników również nie działało. Ale właśnie ten pin zasilający nie pasował do wtyczki. Po próbie podpięcia na kamerki "krótko" obraz się pojawił. Wydaje mi się, że ten pin nie do końca dawał się wcisnąć i bezpiecznik go nie sięgał..w rezultacie kamerka nie miała zasilania.

[Pellek]

wlasnie, sprawdzalem napiecie na kamerze i niby przeplywa prad ,  a znalazlem w komentarzach w tutorialu , tutaj ktos ma podobny problem ale niema opisu jak to rozwiazal ;/

Retrofit reversing camera Audi A4 B9 - Munteanu Bogdan

MUNTEANUBOGDAN.COM

---

I installed the original backup camera on my A4 B9 with only 96$ and made a tutorial for those who want to do this retrofit. Enjoy!





[cypek80]

W dniu 8.04.2021 o 20:44, nerwos napisał:

Dokładnie takie kodowanie!

U mnie po podpięciu całości, zakodowaniu sterowników również nie działało. Ale właśnie ten pin zasilający nie pasował do wtyczki. Po próbie podpięcia na kamerki "krótko" obraz się pojawił. Wydaje mi się, że ten pin nie do końca dawał się wcisnąć i bezpiecznik go nie sięgał..w rezultacie kamerka nie miała zasilania.

Jestem po montażu kamerki z ali.

Wszystko działa prawidłowo.

Ten pin zasilający na białym przewodzie faktycznie nie pasował. Musiałem wymienić na pin ISO.

Przewód do MMI poprowadziłem środkowym tunelem spokojnie go wtedy wystarczyło.

Edytowane 18 Kwietnia 2021 przez cypek80

[Pellek]

1 godzinę temu, cypek80 napisał:

Jestem po montażu kamerki z ali.

Wszystko działa prawidłowo.

Ten pin zasilający na białym przewodzie faktycznie nie pasował. Musiałem wymienić na pin ISO.

Przewód do MMI poprowadziłem środkowym tunelem spokojnie go wtedy wystarczyło.

Podeslesz jakiegoś linka jakiego pinu użyłeś, żeby fajnie wskoczył w gniazdo bezpiecznikow bo u mnie niestety na wcisk i niewiadomo czy nie wypadnie

[cypek80]

7 godzin temu, Pellek napisał:

Podeslesz jakiegoś linka jakiego pinu użyłeś, żeby fajnie wskoczył w gniazdo bezpiecznikow bo u mnie niestety na wcisk i niewiadomo czy nie wypadnie

allegro.pl

ALLEGRO.PL

Pin iso jak do kostki radiowej (zasilającej czarnej i głośnikowej brązowej).

[Pellek]

Temat ruszył do przodu, lecz przy kodowaniu kamery gdy mam tylko tylne czujniki i zakoduje tylko tylnie, kamera nie działa zakoduje przednie i tylnie wtedy kamera zaczyna działać, lecz kamera po włączeniu zapłonu działa, po zgadzeniu już nie działa gdy zamknie się drzwi, i całe auto i po chwili wsiada kamrra znowu działa, tylko dodatkowo działa tylko w wersji low niema linii skrętnych, ktoś jakieś pomysły?

 Dodatkowo na kamerze są błędy magistralii danych i gdy je usuwam kamera wlacza, się natychmiast przed, lecz właśnie zgaszę nie zapłonu i odpalenie ponowne pokazuje jedynie czarny ekran

Edytowane 23 Kwietnia 2021 przez Pellek

[Pellek]

Razem z czyszczeniem tylniej kamery gdy się włączy ma chodzić tylnia wycieraczka tak ?

Edytowane 9 Grudnia 2021 przez Pellek

[woj777]

W dniu 6.02.2021 o 08:51, wrclaguna napisał:

Rozdzielnikiem pod tylny spryskiwacz

Dodatkowo kodowanie jest w BCM tego

Kupiłem kamerę z system spryskiwania, jest przy niej przewód z trójnikiem, a czy w samochodzie jest też trójnik przy tylnej wycieraczce żeby móc to podłączyć? Czy trzeba dokupić jakiś trójnik osobno?
Innymi słowy czy Avant jest przystosowany do montażu kamery cofania ze spryskiwaczem, czy trzeba coś jeszcze dokupić?



Edytowane 25 Sierpnia 2022 przez woj777
