MMI 3G BASIC problem z uruchomieniem kamery cofania.

[vcu 0]



Hej, mam problem z montażem swojej kamerki cofania, pisałem już w wątku montażu kamerki ale postanowiłem założyć nowy temat.



Kamerka kupiona z Aliexpress: LINK

Podłączona według schematu:

Piny 11 i 5 w niebieskiej kostce od modułu MMI.

Zasilanie na początek wzięte z przycisku PDC(szaro-biały przewód, (mam czujniki przód-tył)). Później również brane z innego punktu 12V- bez zmian.

Czarny kabel podpięty jest do punktu masowego w jednym z tylnych schowków.

Bez żadnego kodowania zmienił się sposób wyświetlania na taki jak powinien być:



Niestety czarny obraz, więc wziąłem się za kodowanie:



oraz w module 5F (próbowałem również bez tego):



Kodowanie nie pomogło. Obraz dalej jest czarny. Jak kręcę kierownicą, linie się poruszają. Natomiast wizualizacja graficzna czujników przestała działać. Czujniki tylko pikają jak dojeżdżam do przeszkody.

Mam również zamontowany moduł do android auto LINK który ma możliwość podłączenia kamery, i na nim ta kamera działa. Czyli zepsutą kamerkę można wykluczyć.

Poniższe zdjęcie z podłączonej kamery do tego modułu:



Jednak wolałbym aby kamera była podpięta pod MMI z czujnikami cofania..



Poniżej jeszcze zdjęcie z podłączenia:





Ktoś może mi powiedzieć dlaczego wizualizacja PDC przestała działać, a obraz jest czarny?

Przypomnę, że na module android auto kamera działa. Problem chyba musi leżeć po stronie MMI..

Czytałem też, że przyciskami na około pokrętła od MMI powinno się dać zmienić widok - u mnie nie reaguje żaden przycisk.



Numery modułów jakie mam w aucie:

MMI 3G BASIC: 8T1 035 652G

PDC:  8K0 919 475 AA

BCM: 8K0 907 063 P



Błędów w PDC nie ma żadnych, natomiast w MMI pojawił się taki błąd po zakodowaniu:

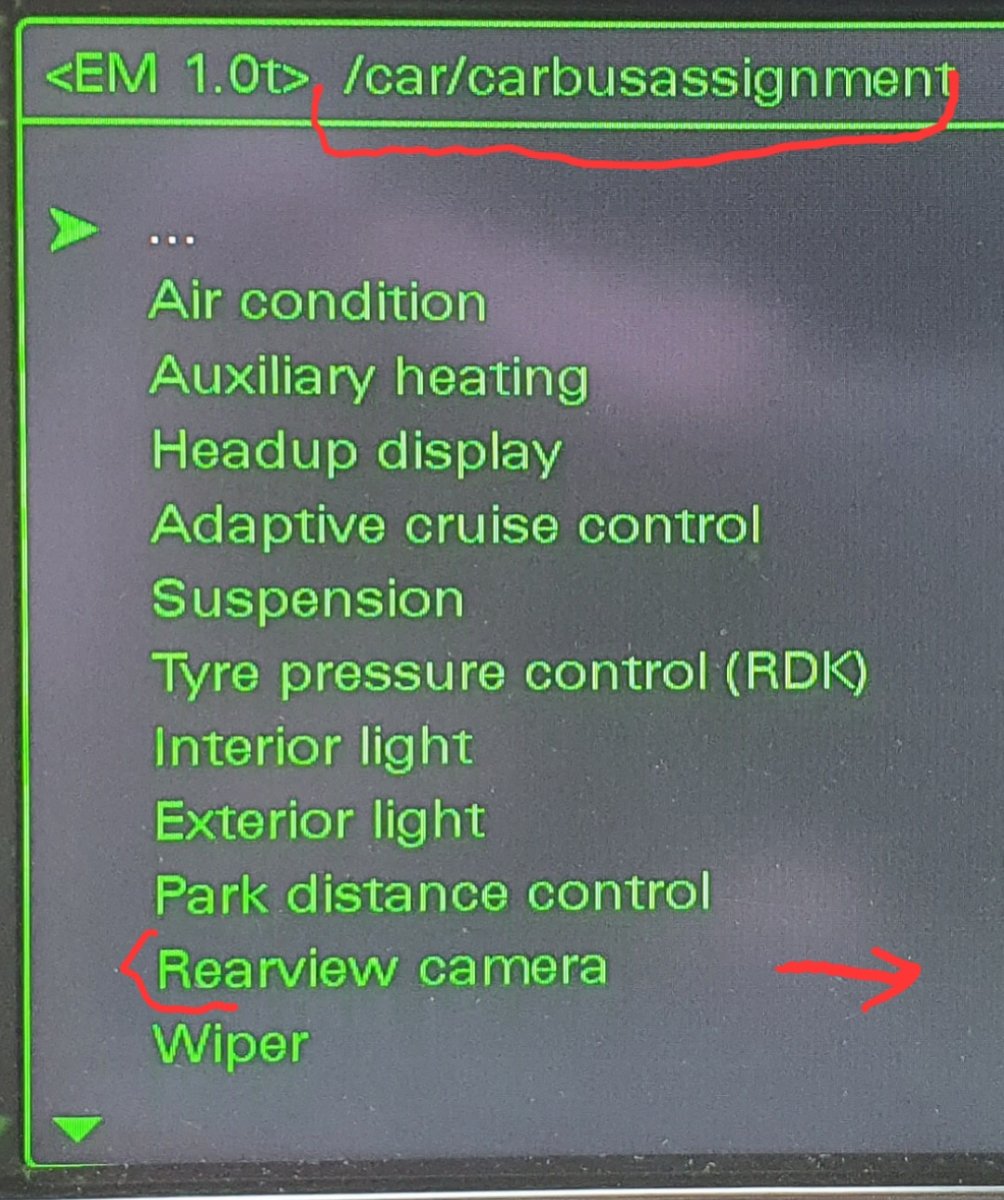

Załączam jeszcze zdjęcie zielonego menu, RVC - Rear View Camera jest zaznaczone. Nic więcej tam nie zmieniałem.



Z góry dzięki za pomoc.



Pozdrawiam!



Edytowane 19 Maja 2023 przez vcu
usunięcie niepotrzebnego zdjęcia

[Muskel1 1333]

Jaką masz ustawioną wartoŝć kamery po prawej stronie w zielonym menu?
