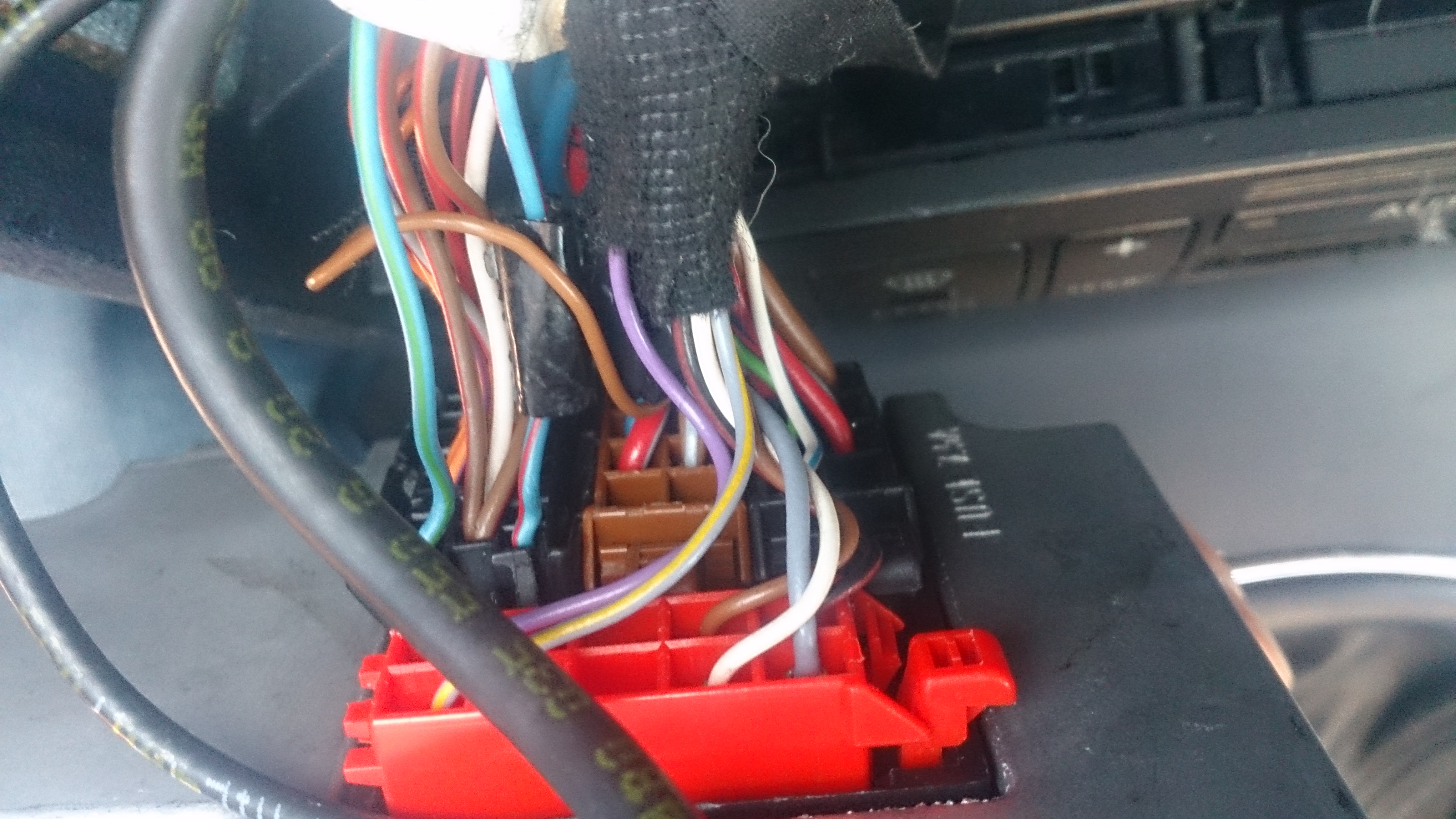

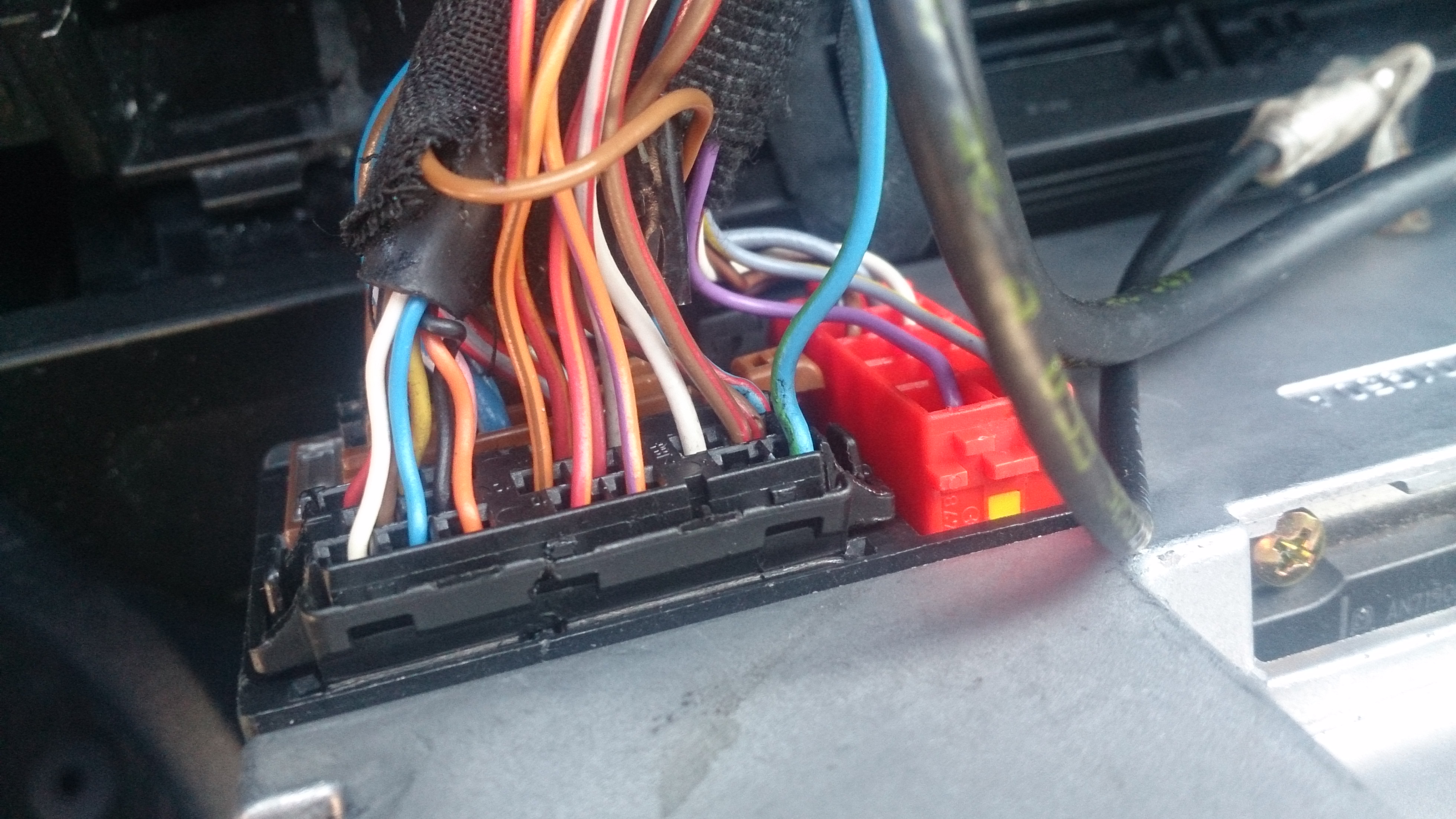

[s4] Audio kable (foto)

[Grzechu_91]

Witam.
Chciałbym się dowiedzieć od czego są kable. Wiadomo że 2 kostki to zasilanie i głośniki
Tylko że przy kostce od głośników są ucięte kabelki. Czy auto miało GPS'a?
Nie mam zmieniarki.

[TyBucu]

Gps'a nie mial, ale telefon byl zainstalowany. To na szybie to zewnetrzna antena telefonu.

[Grzechu_91]

aha.... a te ucięte kable?

A ma ktoś może schemat od audio??

[TyBucu]

A co tam za radio siedziało?
Mi to wyglada na multifunkcje i podlaczenie tego telefonu, plus kabelek do wyswietlania info na fis.

[Grzechu_91]

symphony z A6 US

[Bose]

Czerwona kostka odpowiada za telefon i navigację Ucięte kable (o ile dobrze widzę która strona kostki jest która, bo nie mogę powiększyć) to właśnie przewody od zmieniarki. Widocznie ktoś przed sprzedażą wyciągnął, to co w miarę wartościowe, żeby sobie sprzedać

Edytowane 14 Lutego 2015 przez Bose

[Grzechu_91]

Czyli 2 czarne kostki to zasilanie i głośniki+zmieniarka
czerwony o GPS'a
a brązowy FIS??

[Bose]

Powinieneś mieć czarną (8 pinów) od zasilania i brązową od głośników (też 8 pinów). Czerwona jest od navi i telefonu. Czarna szeroka (jest tam w sumie 20 pinów) jest - o ile dobrze pamiętam- od wyjść liniowych na zestaw aktywny, wyjście na wyświetlacz między zegarami i do zmieniarki.

Też mam Symphony, więc dorzucę moje foty kostek, które kiedyś zrobiłem:

Edytowane 15 Lutego 2015 przez Bose

[Grzechu_91]

Bose widzę że u Ciebie w czerwonej kostce jest 6 pinów aktywnych u mnie tylko 4
Czyli wychodzi na to że te ucięte są od zmieniarki..... Bo wszystko działa prawidłowo

[Bose]

No tak, ale u Ciebie też wygląda na podłączenie telefonu w tej czerwonej kostce. Być może jest to zależne od zestawy głośnomówiącego.

Co do zmieniarki, to ktoś pewnie wyciągnął ją z całą instalacją na sprzedaż, więc uciął Ci przewody w kostce i zapewne ani w boczku, ani w desce rozdzielczej nie uświadczysz przewodu od zmieniarki. Niestety tak bywa, bo sam mam braki w zestawie głośnomówiącym na którym de facto mi zależy, a nie wiem czego mi tam brakuje

[Grzechu_91]

Ok Dzięki bardzo
A obudowa radia A6 różni się od A4 bo radio nie chce się do końca schować

[Bose]

Navigation się różni, więc i Symphony może się różnić. Szukaj tematu z montażu Navigation i tam powinno być co i jak skrócić
