Problem z kamerą cofania w A4 B8 - błąd 01544

[ds0 0]

Witam, zamontowałem kamerę cofania w a4 b8 polift z mmi 3g Basic zgodnie z instrukcją z tego forum, załączam do posta, problem polega na tym że kamera działa kilka sekund i czym zaczyna migać i pojawia się czarny ekran. Vcds pokazuje błąd:

01544 - Lampka sygnalizacyjna systemu pomocy przy parkowaniu (K136)

            007 - Zwarcie z masą Sporadyczny

Po skasowaniu błędu znowu działa kilka sekund.

Proszę o pomoc.

Montaż kamery cofania MMI 3G Basic.pdf

[Muskel1 1332]

Źle podpięte.

[ds0 0]

2 minuty temu, Muskel1 napisał(a):

Źle podpięte.

@Muskel1 ale co?

Z kabla RCA:

- czerwony do przycisku parktronika pin3

- czarny do mmi pin 5

- żółty do mmi pin11

Z dodatkowego zasilania do kamery: czarny do masy a czerwony zaizolowany?

[Muskel1 1332]

Może pomyliłeś piny. Sprawdź jeszcze raz.



[ds0 0]

Raczej nie, chyba że chińczyk zamienił kolory przewodów. Możliwe że jest za niskie napięcie z przycisku pdc?

[Muskel1 1332]

Zrozumiałeś treść błędu?

[ds0 0]

Zwarcie do masy, ale gdzie? Dużego wyboru nie mam albo przy przyciski pcd albo przy mmi. Znajdę gdzieś rozpiskę pinów? Czy taki problem by wystąpił przy zamianie wtyków 5 i 11 w mmi??

[Muskel1 1332]

Błąd mówi o przycisku pdc.

[ds0 0]

7 minut temu, Muskel1 napisał(a):

Błąd mówi o przycisku pdc.

Ok, sprawdzę jeszcze raz. Teraz na pinie 3 w przycisku pdc mam razem dwa przewody: podłączone zasilanie kamery i jakiś przewód od czujników z przodu.

[ds0 0]

@Muskel1

Chciałbym zapytać o działanie przycisku pdc, na pinie 1 cały czas jest ok 12v, pytanie o to co dzieje się na pinie 3, po włączeniu wstecznego na pinie 3 powinno pojawiać się napięcie? Gdzie znajdę schemat wtyczki, która wpinamy do przycisku pdc? Dziękuję za pomoc.

[Muskel1 1332]

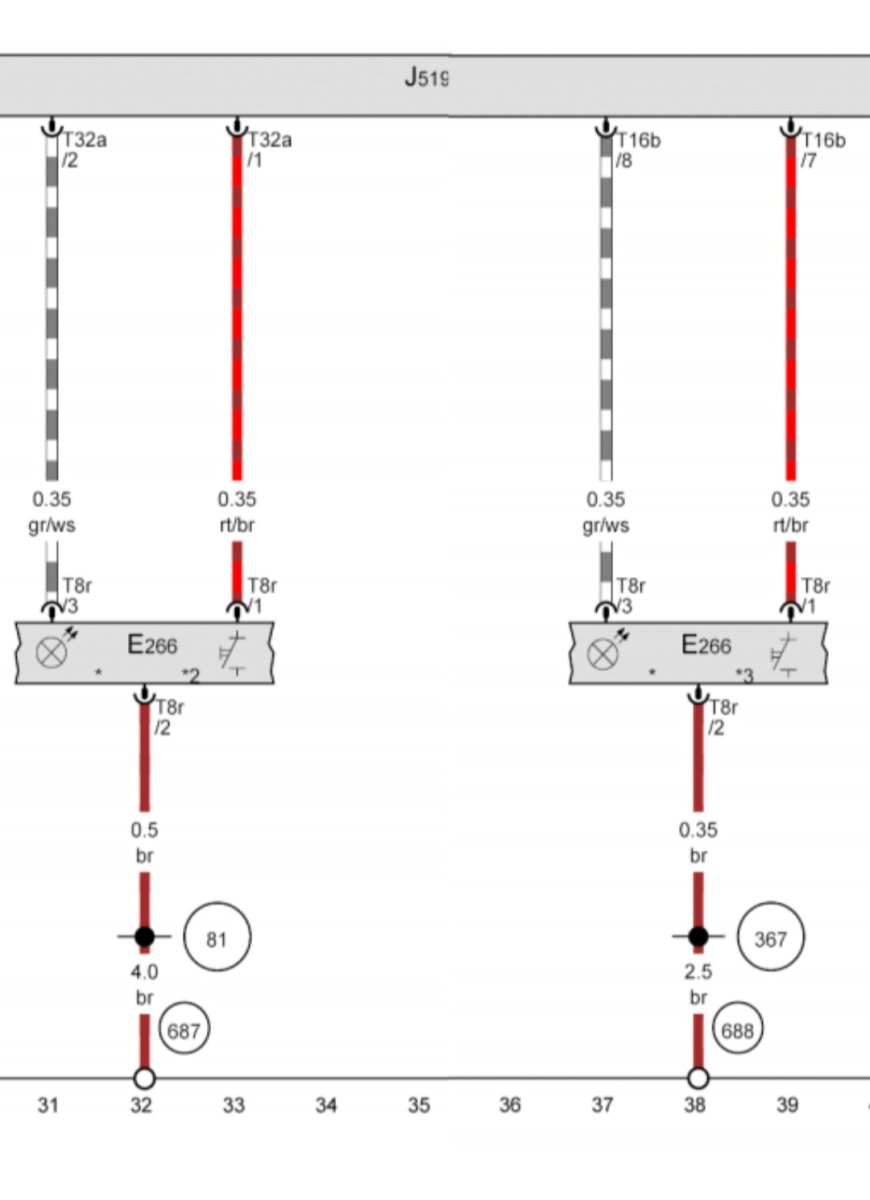

Pin 3 to zgodnie ze schematem lampka sygnalizacyjna systemu pomocy przy parkowania.

Edytowane 6 Maja 2023 przez Muskel1

[ds0 0]

Hej @Muskel1,

Chciałbym Cię prosić o pomoc w tym temacie jako, że nie został jeszcze rozwiązany. Plus kamery mam podłączony na pin3 przycisku pdf, który z czujnikami cofania działa poprawnie więc zakładam że to prawdziwy plus. Ale, że z pdc mam zwarcie, skąd alternatywnie mogę podłączyć plus na kamerę? Gdzie znajdę + dla czujników parkowania?

Dziękuję za pomoc.

[Muskel1 1332]

Kamera robi zwarcie a dokładnie przewód, który podpiąłeś do pinu 3 przycisku pdc. Ma kontakt z masą.

Edytowane 29 Sierpnia 2023 przez Muskel1

[ds0 0]

Jak sprawdzam przewody w kablu to miernik  nie piszczy przy sprawdzaniu masa-plus. Zwarcie pojawia się 1-2 po podpięciu kamery. Podłączałem też lampkę zamiast kamery i jest to samo.

A czy problemem nie będzie to że masy z zasilania i masa z video jest zwarta? Dziękuję

[Muskel1 1332]

Nie wiem. Być może kamera na zwarcie.

[ds0 0]

A gdybym chciał podpiąć plus pod inne źródło, zamiast lampki przycisku, to gdzie to zrobić? Lampy ledowe więc wsteczne światło chyba odpada. Znajdę gdzieś w bagażniku zasilanie czujników cofania?

[Muskel1 1332]

Nic ci to nie da, bo tam też zrobisz zwarcie.

[ds0 0]

Nawet jak odepne plus kamery z przycisku i dam niezależnie do czujników? Sama kamera nie robi zwarcia, testowałem z drugą i taki sam efekt.

[Muskel1 1332]

Nie mam pojęcia w czym problem leży u Ciebie ale zgodnie z zapisanym błędem, po podłączeni przewodu do pinu 3 na przycisku, masz zwarcie do masy, więc tam gdzieś jest problem.

[jacol75 0]

Odłącz zasilanie od przycisku PDC ...przy kamerze połącz dwa czerwone kabelki zasilające , które podepnij do tylniego gniazdka i oczywiście masę  podepnij
