Błędy centralny układ elektroniczny

[Muskel1 1332]

Na wtyczce syreny powinieneś mieć między pinem 3 a pinem 2 napięcie akumulatora (ok. 12,4 V).

Pin 3 to plus 12V  z aku po bezpieczniku, pin 2 to masa a pin 1 to przewód sterujący ze sterownika komfortu.

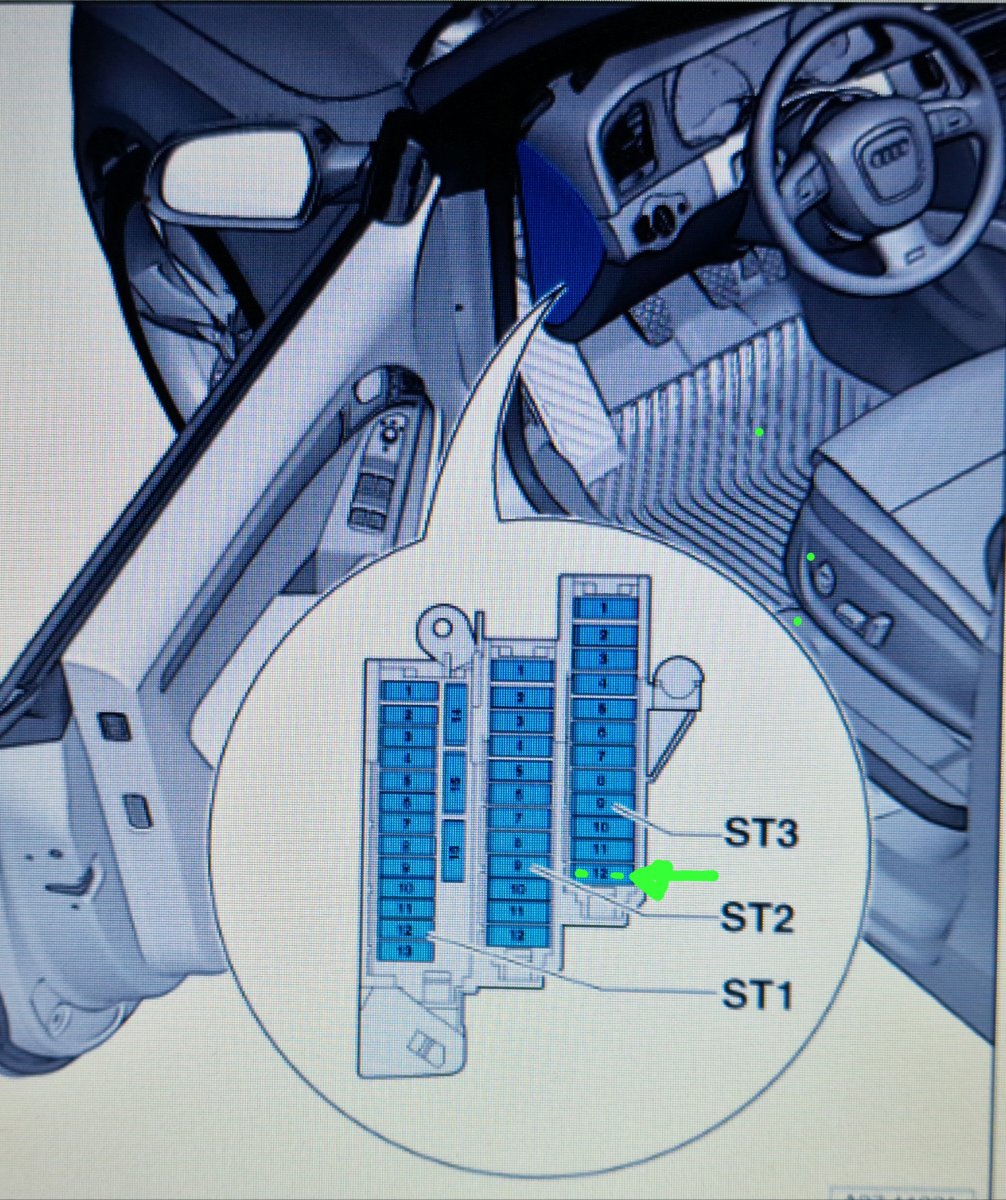

Bezpiecznik odpowiadający za syrenę to bezpiecznik SC12 (zaznaczony na rysunku).

[DDaniel.65 0]

Sprawdzę jutro na pewno czy jest zasilanie lecz wydaje mi się że go nie było bo sprawdzałem dziś ale sprawdzę na pewno
Oraz mam pytanie czy jesteś w stanie mi wysłać schematy do tylnego czujnika wysokości zawieszenia ?
Lampy nieskrętne polift
Mechanik nie poradził sobie z problemem prawdopodobnie uszkodzona instalacja bądź piny na wtyczce źle wpięte chciałbym to zweryfikować



Bezpiecznik ilu amperowy ?

U mnie brak tego bezpiecznika



[Muskel1 1332]

W dniu 22.09.2023 o 20:30, DDaniel.65 napisał(a):

Bezpiecznik ilu amperowy ?

U mnie brak tego bezpiecznika

5A



W dniu 22.09.2023 o 19:53, DDaniel.65 napisał(a):

Oraz mam pytanie czy jesteś w stanie mi wysłać schematy do tylnego czujnika wysokości zawieszenia ?

Tylny czujnik

pin 1 brązowy idzie do sterownika samopoziomu na pin 11 przy 26-cio pinowej wtyczce



pin 2 żółty na pin 10 w sterowniku ta sama wtyczka



pin 4 szaro-niebieski na pin 7 sterownika ta sama wtyczka.





[DDaniel.65 0]

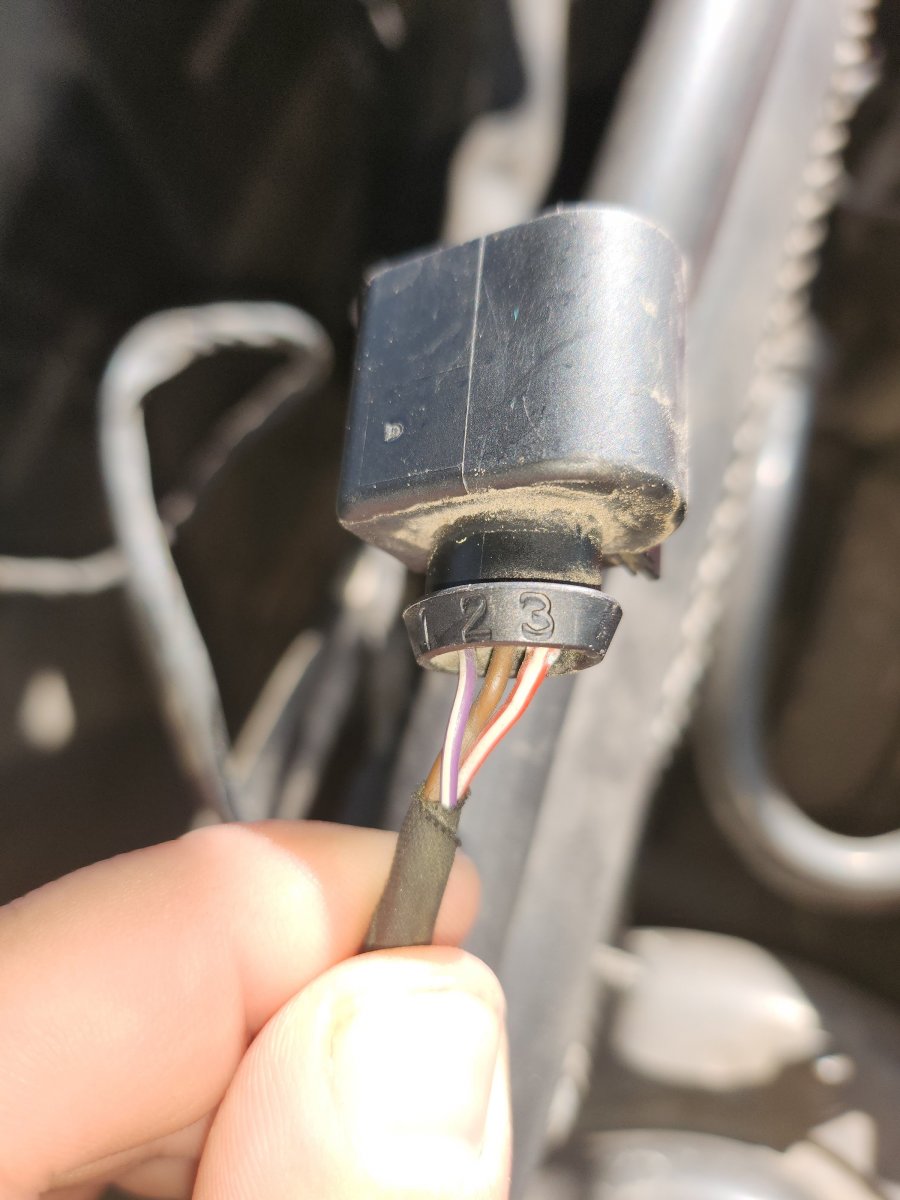

Dzięki za odpowiedź nawiązując jeszcze do schematów syreny

Zasilanie które wychodzi z auta z bezpiecznika 12.1



Zasilanie 11.1 V mam na pin nr 1

Masa pin nr 2

Sygnał prawdopodobnie pin nr 3



Jak zmienic piny w tej kostce ?

[Muskel1 1332]

55 minut temu, DDaniel.65 napisał(a):

Dzięki za odpowiedź nawiązując jeszcze do schematów syreny

Zasilanie które wychodzi z auta z bezpiecznika 12.1



Zasilanie 11.1 V mam na pin nr 1

Masa pin nr 2

Sygnał prawdopodobnie pin nr 3



Jak zmienic piny w tej kostce ?

Sprawdź czy kolory się zgadzają

pin 1 fioletowo-biały (sygnałowy)

pin 2 brązowy (masa)

pin 3 czerwono-biały (zasilanie z bezpiecznika).

Wątpie, żeby ktoś tam coś poprzepinał we wtyczce. Skoro brakuje Ci napięcia między pinem 3 a masą, to tam szukaj przyczyny. Zmierz napięcie między pinem 3 i 1, jeżeli miernik nic nie pokazuje, to może też brakować masy na pinie 2. W takim wypadku zmierz napięcie między pinem 3 a dowolnym punktem masy na karoserii (masz pod maską biegun minusowy, przeznaczony do rozruchu na kable).



Edytowane 23 Września 2023 przez Muskel1

[DDaniel.65 0]

Kolory sie zgadzają



Pin 3 1 Brak napięcia

Pin 3 masa Brak napięcia





[Muskel1 1332]

Przepraszam, wkradł się błąd u góry. Miało być mierzone między pinem 3 a 2 oraz między pinem 3 i karoserią.



Napięcie na bezpieczniku 12 jest na obu nóżkach?

[DDaniel.65 0]

Pomiędzy

Pin 2 i Pin 3 brak

Pin 3 Masa Brak

Tak sprawdzałem dziś rano i jest na obu

[Muskel1 1332]

Więc musisz sprawdzić czy po wyjęcju bezpiecznika masz przejście z puszki bezpieczników do wtyczki syreny na pinie 3, czerwono-biały, bo wszystko wskazuje na to, że jest przerwa skoro na pinie 3 brak napięcia.

[DDaniel.65 0]

Po wyjęciu bezpiecznika brak napięcia na Pin 3



Lecz czy na Pin 1 powinno one być ?

Czy to przed wyjeciem bezpiecznika i po



Niestety przejścia brak na tym bezpieczniku

[Muskel1 1332]

4 godziny temu, DDaniel.65 napisał(a):

Po wyjęciu bezpiecznika brak napięcia na Pin 3

No po wyjęciu bezpiecznika nie będzie napięcia na pinie 3.



Wyciągnij bezpiecznik i sprawdź przejście na biało-czerwonym przewodzie od puszki bezpieczników do wtyczki syreny na pinie nr 3.



[DDaniel.65 0]

Brak przejście sprawdzałem

Gdzieś chyba uszkodzony przewód bądź jest to inny bezpiecznik

[Muskel1 1332]

Sprawdź czy przewód dochodzący tam do bezpiecznika jest biało-czerwony. Jeżeli nikt tam nic nie kombinował to tak musi być.

[DDaniel.65 0]

[Muskel1 1332]

10 minut temu, DDaniel.65 napisał(a):

W puszce bezpieczników miałeś sprawdzić, nie na wtyczce

[DDaniel.65 0]

A dobrze mój błąd źle przeczytałem postaram się do tego zaraz przysiąść

[Muskel1 1332]

W gnieździe bezpiecznika 12.

[DDaniel.65 0]

To tak

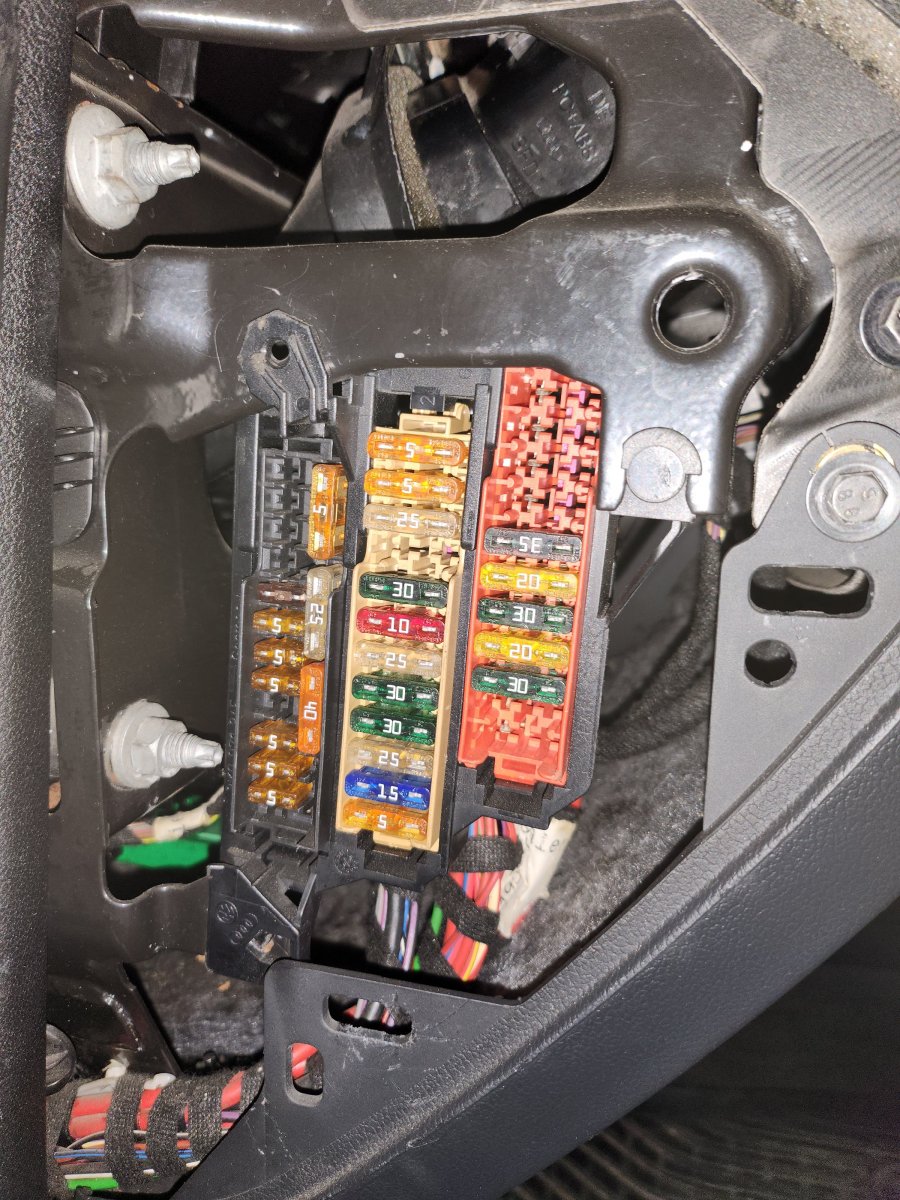

Szara Karta bezpiecznik 12 bezpiecznik przewod biało czerwony jest na miejscu brak przejścia do syreny pin 3

I na czarnej karcie też mam przeowd  Biało czarny bezpiecznik 2 od dołu również brak przejścia

Na karcie czerwonej brak przewodu tego koloru

[Muskel1 1332]

2 minuty temu, DDaniel.65 napisał(a):

przewod biało czerwony jest na miejscu brak przejścia do syreny pin 3

Wiec misisz albo pociągnąć nowy przewód z puszki do wtyczki na pin 3, albo znaleźć  w którym miejscu jest przerwa i naprawić.

[DDaniel.65 0]

Jesteś w stanie mi powiedzieć mniej więcej jak idzie ten przewod z syreny?

Wiem że wchodzą one do rurki plastikowej
