Schemat podłączenia kostki poziomowania świateł w Audi A6 C7

[Daniel0605]

Witam formułowiczów dzisiaj w audi wyskoczył mi błąd Awarja Systemu poziomowania świateł,po podpięciu Vcds I sczytaniu błędów okazało się uszkodzony lewy przedni czujnik poziomowania świateł,jak już go zlokalizowałem to okazało się że dostał mi się jakiś gryzoń pewnie Kuna i przegryzła trzy przewody przy samej wtyczce,na byłem nowa wtyczkę 4 pinówą potrzebuję schemat podłączenia tej wtyczki,są tam trzy przewody fioletowoczerwony,fioletowożółty,fioletowobrązowy, może ktoś z was posiada schemat podłączenia tej kostki albo wiedzę który przewod pod który pin?

[Muskel1]

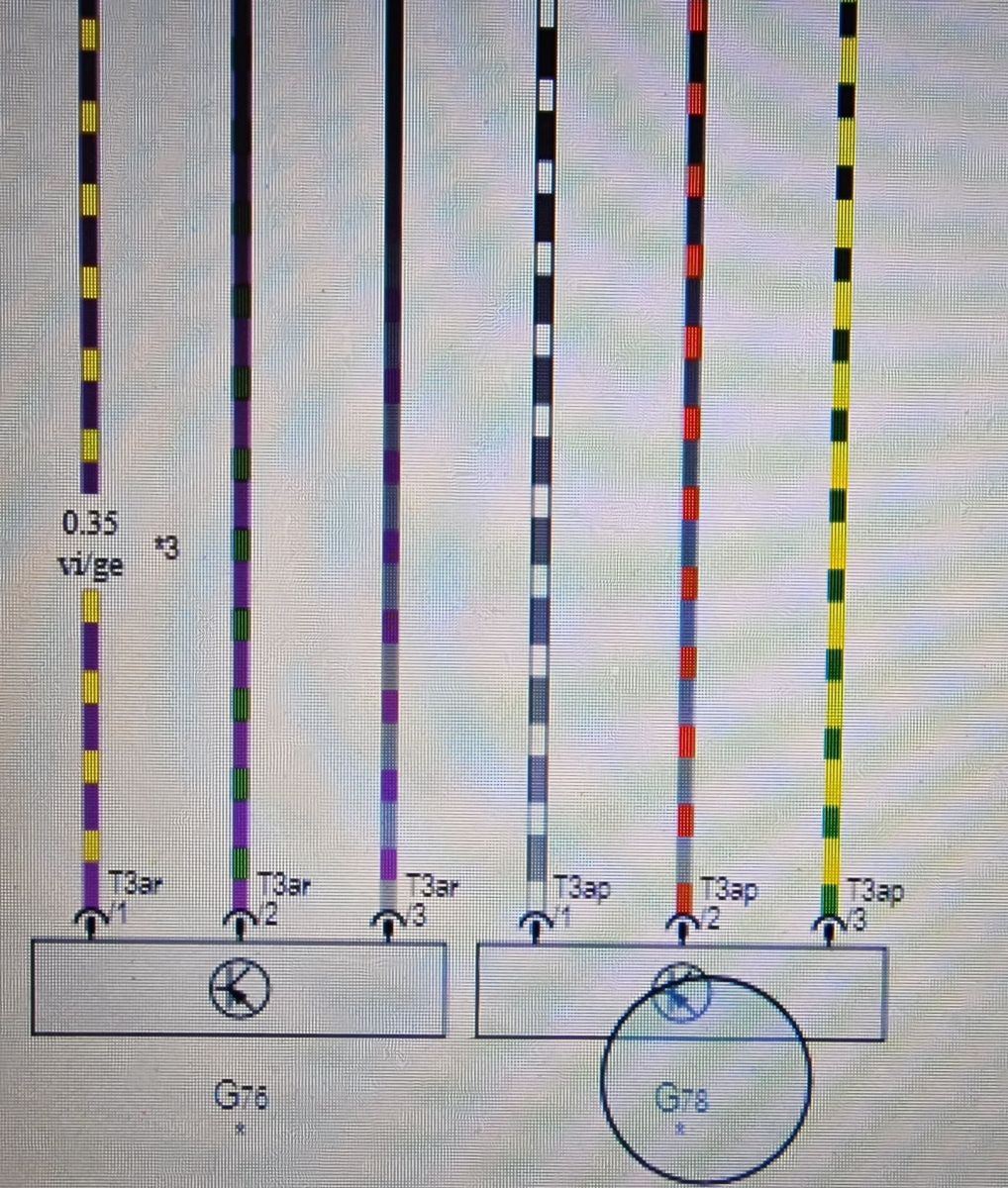

Zgodnie ze schematem przedni lewy czujnik G78 ma całkiem inne kolory przewodów.

[Daniel0605]

Kolego Muskel1 dodam że jest to Audi a6 c7 i są tam takie kolory przewodów jak wyżej opisałem

[Muskel1]

6 minut temu, Daniel0605 napisał(a):

dodam że jest to Audi a6 c7

Tej informacji brakowało w opisie a w profilu widnieje B9. Dodatkowo pytanie zadane w dziale B9
Który rok produkcji?

[Muskel1]

[Daniel0605]

Audi a6 c7 2012

[Daniel0605]

Witam odnawiam temat ponieważ dalej potrzebuję pomocy,podpielem nowy czujnik według schematu który wstawił wyżej kolega Muskel1 i nadal wyskakuje błąd czujnika poziomowania świateł,dodam też że w starej kostce były używane piny 1,2,3 a na schemacie są wykorzystywane 1,2,4 to nie wiem co może być nie tak

[Muskel1]

Wrzuć pełny auto-scan.

[Daniel0605]

Auto ScanLog-WAUZZZ4G5DN108757-216804km.txt

[Muskel1]

Przecież nie masz żadnego błędu w pdc.

Masz błąd w sterowniku 13, czyli radar a nie pdc (10).



[Daniel0605]

Tak ale Mi chodzi o podłączenie kostki czujnika poziomowania świateł i mam błąd w sterowniku 55

[Daniel0605]

Jak widać nikt z forum nie podpowie gdzie leży problem w moim temacie?

[Muskel1]

Podłączenie wedle schematu powinno być prawidłowe. Sprawdź z tyłu na których pinach są wpięte przewody.

[Daniel0605]

Ok sprawdzę tylko tak jak wyżej pisałem to przednia kostka miała wykorzystane piny 1,2,3 A na schemacie są oznaczone piny 1,2,4

[Muskel1]

Dlatego sprawdź jak to z tyłu wygląda

[Daniel0605]

Kolego Muskel1 sprawdziłem z tyłu ten czujnik poziomowania świateł i sytuacja wygląda tak jest wpiety na piny 1,2,4 pin 1 przewód brązowy,pin 2 przewód żółty pin 4 przewód szaroniebieski i nadal nie wiem czemu nie działa przedni czujnik

[Muskel1]

Skoro wiązka i wtyczka są ok to pozostaje czujnik.

[Daniel0605]

Czujnik nowy jest



Wtyczka też nowa

[Muskel1]

Czujnik oryginalny z ASO?

[Daniel0605]

Nie
