Wiązka wzmacniacza w Audi A4 B6

[Dzuzgi]

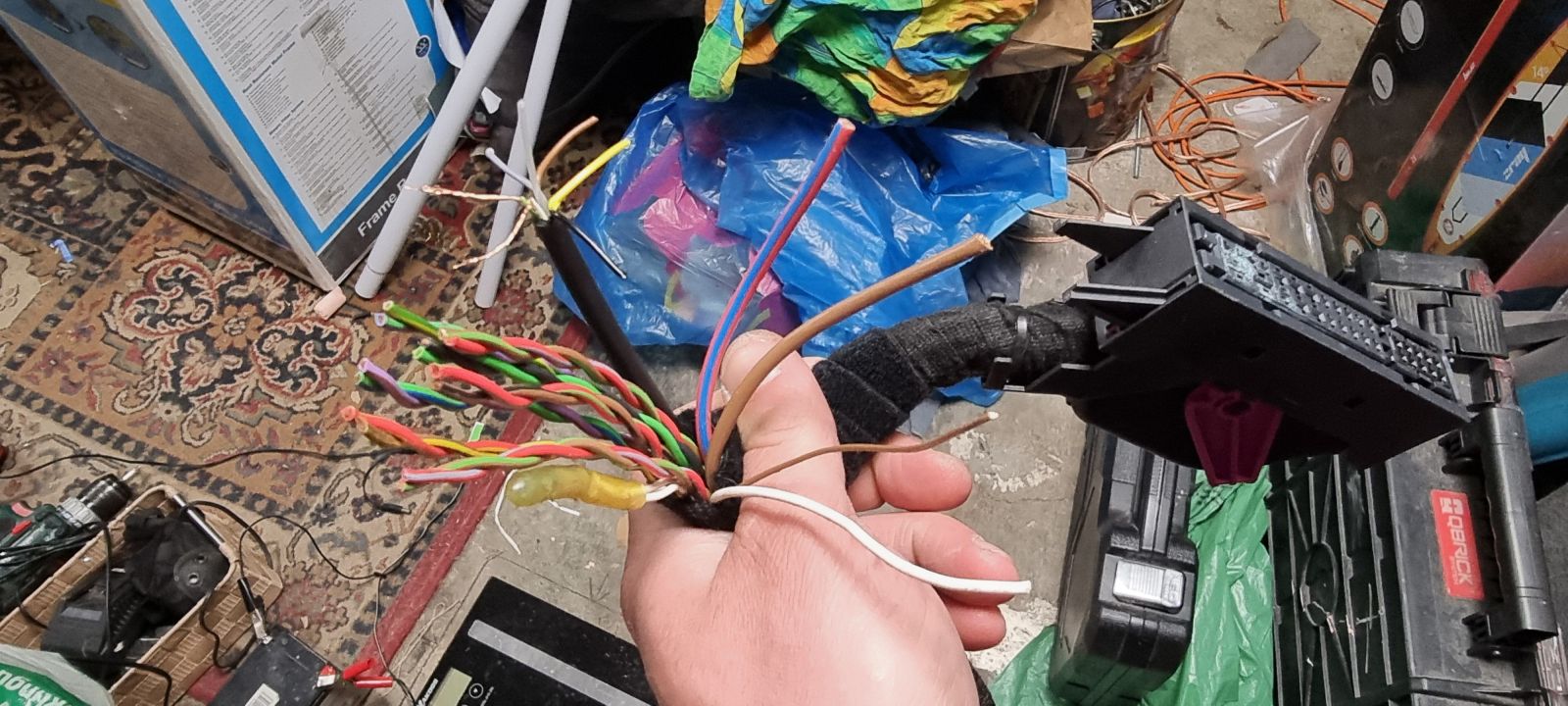

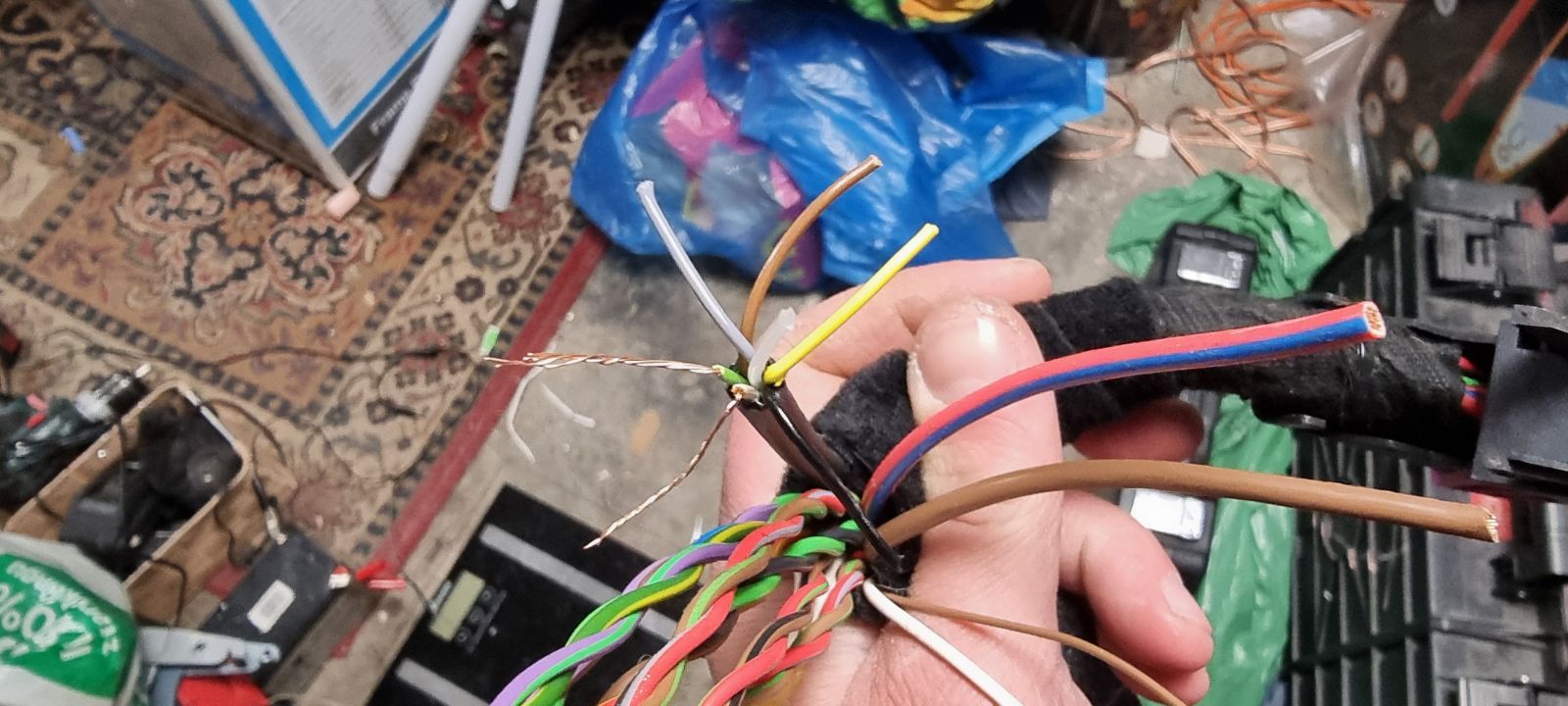

Witam mam wzmacniacz i kawalek kabli z kostka wie ktoś od czego jest kabel biały i cienki brązowy koło prądowych?oraz jak dac mu sygnał jest tam 6 kabli i jeden w przejzystej izolacji ...jak to spiąć?wyglądają jak kable telefoniczne...

[P.Wiśnia]

Te złącze to BOSE 32-stykowe.

Zrobiłem opis z kolorami oraz grubością przewodów.



@Dzuzgi Zaznacz o które kable dokładnie chodzi, bo jeżeli o te po lewo od zasilających to pogrubiłem je w opisie:

1. Zacisk 30 - czerwono/niebieski - 4,0
2. Zacisk 31 - brązowy - 4,0
3. Głośnik niskotonowy (+) - czerwono/szary - 2,5
4. Tylny lewy głośnik (-) - czerwono/żółty - 1,0
5. Tylny prawy głośnik (+) - brązowo/czarny - 1,0
6. Plus z radia - biały - 1,0
7. Masa z radia - brązowy - 0,35
8. Głośnik wewnętrzny (-)  - czarny - 1,0
9. Głośnik wewnętrzny (+) - zielony - 1,0
10. Głośnik niskotonowy (-) - brązowo/szary - 2,5
11. Tylny lewy głośnik (+) - brązowo/żółty - 1,0
12. Tylny prawy głośnik (-) - czerwono/zielony - 1,0
13. Przedni lewy sygnał z radia - szary - 0,35
14. Przedni prawy sygnał z radia - żółty - 0,35
15. Tylny lewy sygnał z radia - zielony - 0,35
16. Tylny prawy sygnał z radia - biały - 0,35
17. Tylny prawy głośnik (-) - zielono/niebieski - 1,0
18. Tylny prawy głośnik (+) - brązowo/niebieski - 1,0
19. Wejście mikrofonu (+) - brązowy - 0,35
20. Wejście mikrofonu (-) - biały - 0,35
21. Tylny lewy głośnik (+) - niebiesko/żółty - 1,0
22. Tylny lewy głośnik (-) - brązowo/zielony - 1,0

Edytowane 28 Marca przez P.Wiśnia
