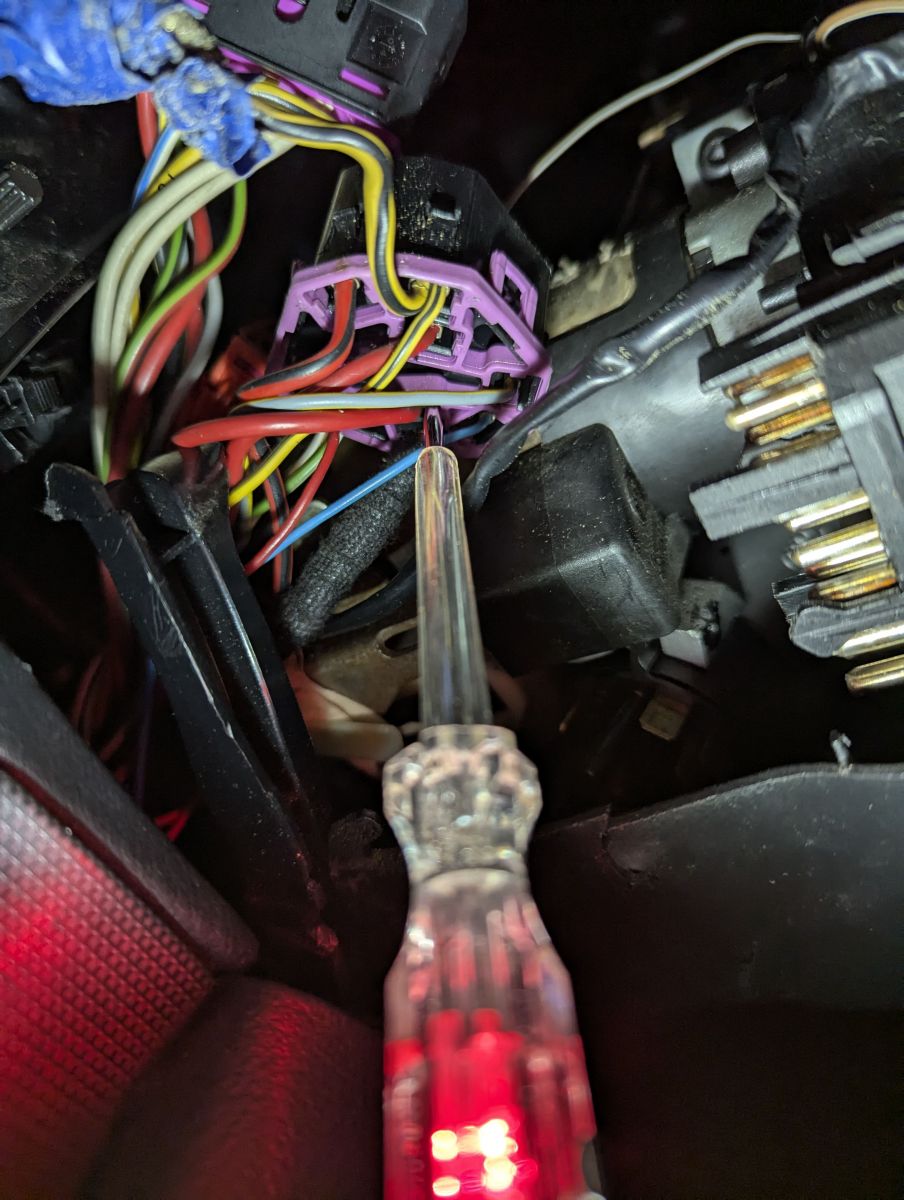

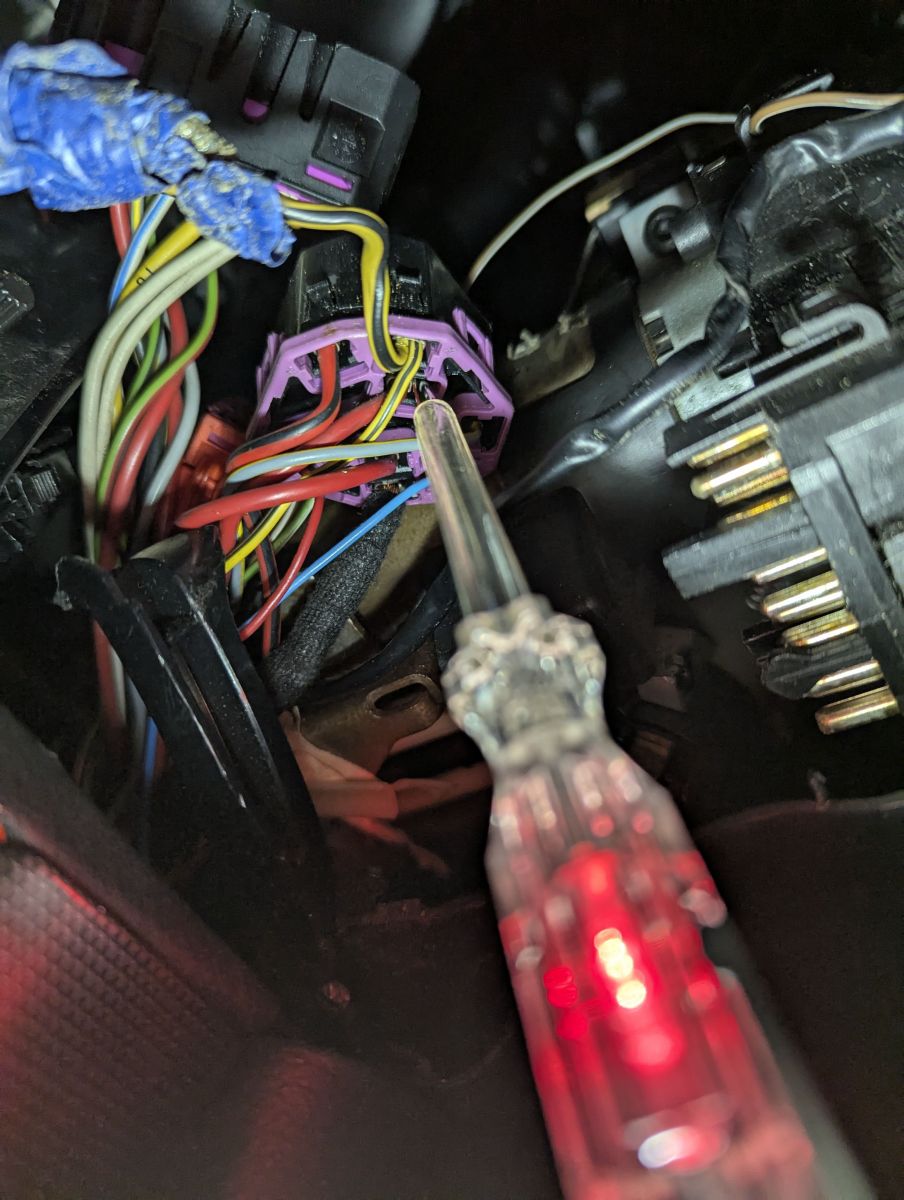

po zdjęciu taśmy izolacyjnej był tam połączony kabel i zlutowany wstępnie sprawdziłem probówką czy jest tam napięcie i jest na razie chciałbym odnaleźć źródło głównego problemu czyli braku napięcia na którymś z przewodów niżej dodam grafikę którą wyszukałem w internecie o 7 rano polecę i posprawdzam jeśli coś uda się to dam znać jestem dobrej myśli 3 i 4 [czerwony przewód] Na przewodach 3,4 jest stale +12 2 [żółty z czarnym], 5 [czarny] Po przekręceniu kluczyka w pozycje zapłonu (świecą kontrolki) na przewodach 5,2 pojawia się +12 1 [czerwony z czarnym], 6[niebieski], 5[czarny] Po przekręceniu w pozycje odpalania na przewodach 1,6,5 pojawia sie +12 a na przewodzie 2 znika" ------------------------- 1- czerwono czarny zasilanie rozrusznika start 2-przewód żółto czarny 2,5 i 1,0mm to zasilanie odbiorników mocy (światła, ogrz. szyb itp) 3-przewód czerwony 2,5mm to stałe zasilanie z akumulatora 4- jak wyżęj 5-przewód czarny 4.0mm t napięcie po załączeniu kluczyka tzw zapłon 7 - szaro żółty to zasilanie świateł postojowych po wyłączeniu kluczyka 86S- czerwony 0,5mm to zasilanie radia. załącza się po włączeniu kluczyka a wyłącza dopiero po jego wyjęciu ze stacyjki wszystkie sygnały to załączenie napięcia akumulatora 12V lub jego wyłączenie

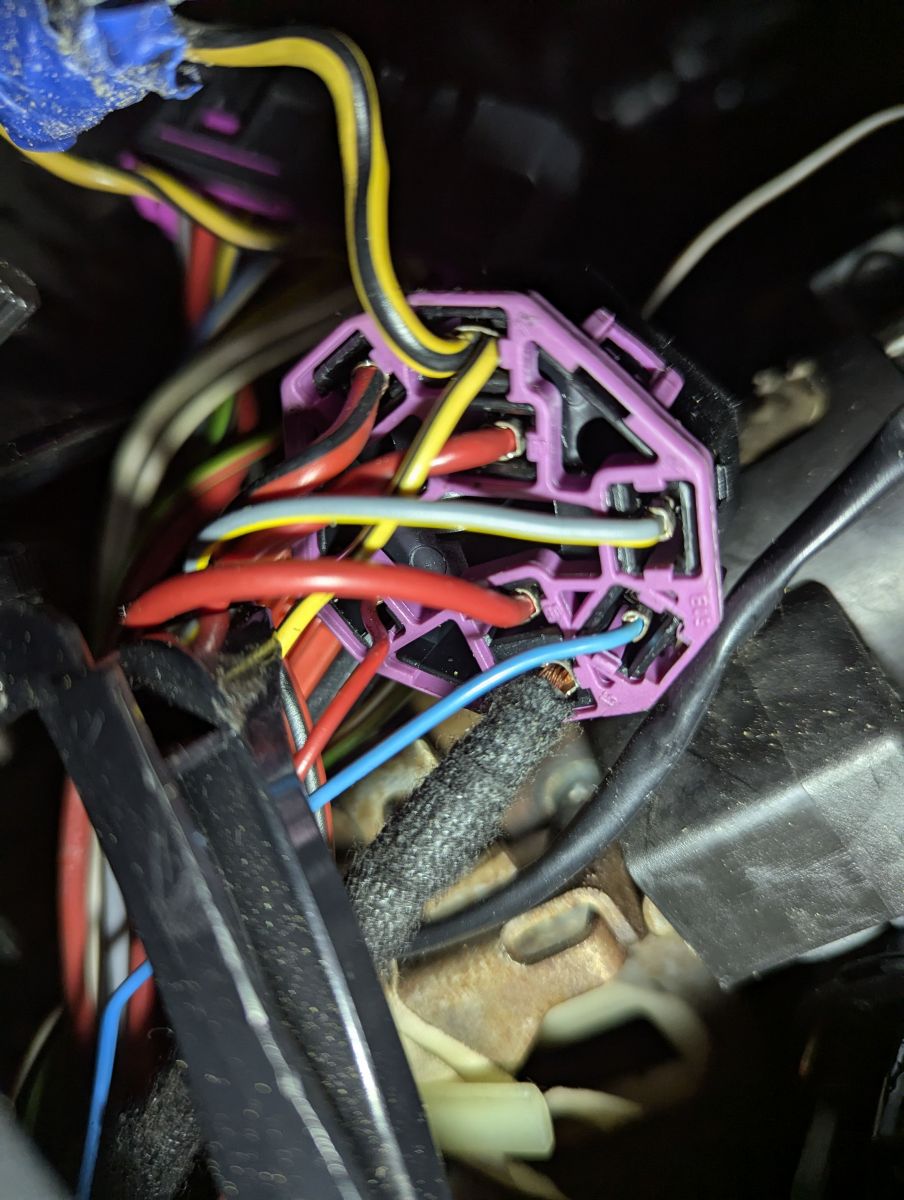

Odpiąłem kostkę czy ktoś wie może w jakich pinach powinno być napięcie? na razie na tych środkowych czerwonych jest czy macie może schemat bądź jakieś wskazówki?

Podczas wysuwania kierownicy zanika napięcie w desce rozdzielczej czy ktoś wie które to przewody? czy to coś innego?

faktycznie to była wina palucha po wymianie jeździ do tego coś mi poprawiał mi w systemie i wziął bardzo tanio 100zł

Samochód od 17 u Elektromechanika i jutro będzie wiadomo czy odnaleziona przyczyna wstępnie winowajcą jest paluch który nie przekazuje dalej napięcia być może kupiłem jakiś wadliwy paluch i pojeździłem na nim ok 2 tygodni i siadł. Do tego coś elektromechanik poprawił w systemie jeśli to nie będzie paluch to może wskaże mu na synchronizację rozrządu? albo kopułka będzie także do wymiany bo wymieniałem wraz z paluchem z tego co pamiętam paluch miał taką blaszkę w miejscu wpięcia i gdy tak docisnąłem go to było słychać jak została zmiażdżona to był dość tani paluch.

Ja mam świeżo wymieniona na nową kopułkę i palec zaplonowy oraz świece i kable zapłonowe, cewke dałem używkę oraz moduł nowy i chodzilo auto z tydzień A jeszcze wymienione mam Czyjniki stukowy, walu korobowego Zastanawia mnie aparat zapłonowy albo czujnik halla cos czuje ze tam jest przyczyna bądź immobiliser bo czasami pojawia sie ikonka ale auto powinno odpalić i zgasnąć? Elektromechanika mam na 18.10.2023 więc na razie nie wiem co robić? Jeżdżę autobusem do pracy

brak iskry z kopułki rozdzielacza ktoś na innym forum napisał mi aby podpiąć kabel zapłonowy bezpośrednio w ten jeden wtyk do cewki i sprawdzić czy wtedy będzie iskra

Po wymianie modułu nadal auto nie odpala macie może jeszcze jakies rady? niżej podam jak i co sprawdziłem: Cewkę sprawdziłem: Sprawdziłem napięcia według książki odpiąłem wtyczkę od cewki i sprawdziłem napięcie na niebieskim i masa i włączając powinno być 10v u mnie było ok 11,5 Następnie sprawdziłem na dwóch skrajnych przewodach kontrolka diodowa i zapala się Następnie na włączonym zapłonie mam plusa na obu zaciskach cewki czyli na (1) i (15) podczas kręcenia pojawia się impuls masy na zacisku (1) Na wtyczce od czujnika walu korbowego napiecie 1,84 Na wtyczce od aparatu zaplonowego 1-mada 2-napiecie 11,5 3-napiecie 5 tak myślę o synchronizację rozrządu ale trochę z tym dużo pracy a jak sprawdzić sprawność aparatu zapłonowego?

Czujnik stukowy, walu korbowego wymienione mam także kable zapłonowe, cewkę używkę, kopułkę rozdzielacza, czujnik stukowy oraz czujnik wału korbowego udało mi się znaleźć ten moduł na allegro w tańszej cenie z możliwością zwrotu MODUŁ ZAPŁONOWY STEROWNIK 138050 HITACHI Możecie potwierdzić który kabelek pod jaki zacisk (1) i który pod (15)? ten od lewej pierwszy niebieski przewód z modułu (1) z tego co wyczytałem to na (1) powinna być podczas kręcenia masa a czarny do (15) Pin pierwszy w module to GND drugi to S+ a trzeci pin B+

Pompa paliwa pracuje i przekaźniki działają bezpieczniki także sprawdzone wszystkie i jest okay Rozrusznik kręci napotkany w czasie awarii elektryk sugerował na moduł w cewce. Pobliscy mechanicy odmawiali mi podjęcia sie naprawy wysyłając mnie do elektryków zanim to zrobię chciałbym jeszcze spróbować zdiagnozować czy mam uszkodzony modul zapłonowy jak to zrobić? Zadzwoniłem do motoryzacyjnego z pytaniem o moduł i wyslal mi zdjecie który powinien pasowac ma także 3 piny i wychkdza z niego 2 kabke lecz bez oznaczeń przewodów w starym mam (1) i (15) a koszt ok 150zl i tak jakby dal mi do zrozumienia że bez możliwości zwrotu wiec jest ryzyko

Dzieki za schemat okazało się że strzelił bezpiecznik F32 odpowiedzialny za Sterowanie silnikiem (Cewki zapłonowe; Czujnik masowego przepływu powietrza;ECM.) wróciło napięcie na tym pinie w wtyczce czy to oznacza że jest już okay do momentu tej wtyczki? auto nadal nie odpala co dalej mogę sprawdzić? na chwilę zamieniłem na poprzednią cewkę z modułem aby sprawdzić czy to coś zmieni lecz nadal nie odpala. te kable w tym alarmie co są połączone prowadzą i do bezpiecznika F32 i do wtyczki od cewki po ich rozłączeniu nie ma napięcia na bezpieczniku gdzie byście szukali problemu? każda wskazówka się przyda

Witam, mam problem w wtyczce do cewki aktualnie nie ma napięcia czy ktoś spotkał się z czymś takim? przerwany przewód? akurat przejeżdżał elektryk i zatrzymał się i trochę mi posprawdzał nie znalazł przekaźników które powinny być w skrzynce gdzie jest komputer obstawiał albo padnięty moduł albo przekaźnik i zrywa napięcie oraz że może alarm więc przeciął mi te dwa przewody i połączył ale to nic nie dało może nawet to sprawiło że nie ma teraz tam napięcia w tej wtyczce do cewki jak sprawdzałem miernikiem przejście to było na jeden kabel obcięty ale gdy sprawdzałem miernikiem bezpośrednio we wtyczce sprawdzając napięcie to 0 podczas próby odpalenia auta.

Dziękuję wszystkim za rady wymieniłem kopułkę z paluchem oraz bezpiecznik 3A który jest w przewodzie i odpaliło auto https://www.youtube.com/shorts/lWe73_fmbzE

paluch zmienił swoje położenie to przyszła myślę że od niego się liczy aby dawał odpowiednio iskrę 1 następnie 3 i 4-2 domyślam się że tu nie chodzi o palucha gdyż on może zatrzymać się np na 4 cylindrze? więc jak rozpoznajecie w 100% rozmieszczenie kabli w kopułce ?

Czy ktoś ma schemat kabli do głośników oraz zasilających w audi a4 b5 1,6 ADP Schemat podłączenia w Radiu Android Wstępna diagnoza kabli Jeśli ktoś ma schamat bądź jakieś zdjęcia dotyczące podłączenia do kostki to proszę wrzucajcie pomożecie wtedy mi przypisać kable do odpowiednich funkcji w radiu
