Potrzebny pilnie schemat regulacji świateł.

[JakubMi]

Witajcie szukałem trochę na forum ale niestety opcja szukaj nie pomogla mi za bardzo. Chciałem zamontować sobie regulacje świateł(góra dół) w a4 b5 sedan 97 r którą w oryginale nie ma takiej opcji. Mam już przełącznik 8d0941301, wiecie może jaka wiązka jest potrzebna do tego(czy ma jakiś konkretny numer) ewentualnie ma ktoś schemat i wie za co odpowiedzialny jest konkretny pin na przełączniku(jest pięć pinów). chcę to podłączyć do lamp poliftowych valeo.

mam taki przełącznik, potrzebuje do niego gniazda z tyłu, najlepiej całej wiązki i schematu

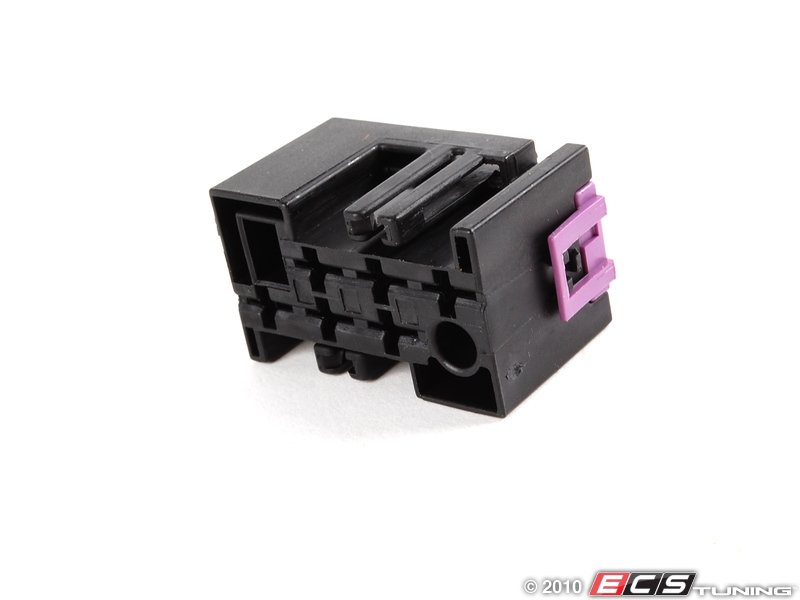

8L0971972 jakby ktoś potrzebował gniazda to jest kod, występuje jeszcze jeden rodzaj ale nie mogę go znaleźć fizycznie, tylko w etce (znalazłem w etce po dłuższym czasie obydwa) sama etka nie za wiele pomaga jeżeli chodzi o schemat ale coraz bliżej jestem

wychodzi na to że mam wszystkie części(chyba) potrzebuje schematu, żeby to ogarnąć i podłączyć ładnie, ma ktoś taki? ew. zna go i potrafi prosto narysować? Pilne

pomoże ktoś?

może ktoś ma? chodzi mi o same piny w kostce, który do czego... ewentualnie kolory kabli a ja to dopasuje jakoś bo mam kostke z oryginalnymi kablami

Edytowane 10 Listopada 2014 przez JakubMi

[GreGoriO]

A silniczki w lampach masz? W Elsie masz schematy.

Wysłane z mojego iPhone przez Tapatalk

[badyl666]





Edytowane 24 Lutego 2020 przez badyl666
Wygasł link do zdjęcia

[B32]

@JakubMi i co udało ci sie to podłaczyc? może podzielilbys sie wiedzą? mam auto ze szwajcarii, i nie mam tej regulacji,  a troche lipa :/ silniczki kupie, pokretło tez, ale nie wim jak wiązke skleić :/ pojęcie o kabelkach mam

[GreGoriO]

WIĄZKĘ zamów u Kaju, będzie i szybciej i łatwiej.
a opis co z czym POŁĄCZYĆ, pewnie dostaniesz GRATIS

[prezesik18]

Co to za filozofia wiązkę zrobić? Kupujesz kilka metrów przewodów 0,5mm2. Kup silniczki z wtyczkami - wtyczki są 3pinowe.  W oryginalnej instalacji te przewody idą do pokrętła regulacji w kabinie - z jednej lampy oraz z drugiej. Ja osobiście przeciągnąłbym jedynie przewód sygnałowy do pokrętła. Masę i +12V po włączeniu mijania wziąłbym z wtyczki w lampie. Do pokrętła w kabinie musisz podciągnąć masę, +12V po włączeniu świateł mijania i +12V po włączeniu świateł postojowych(do podświetlenia przycisku).

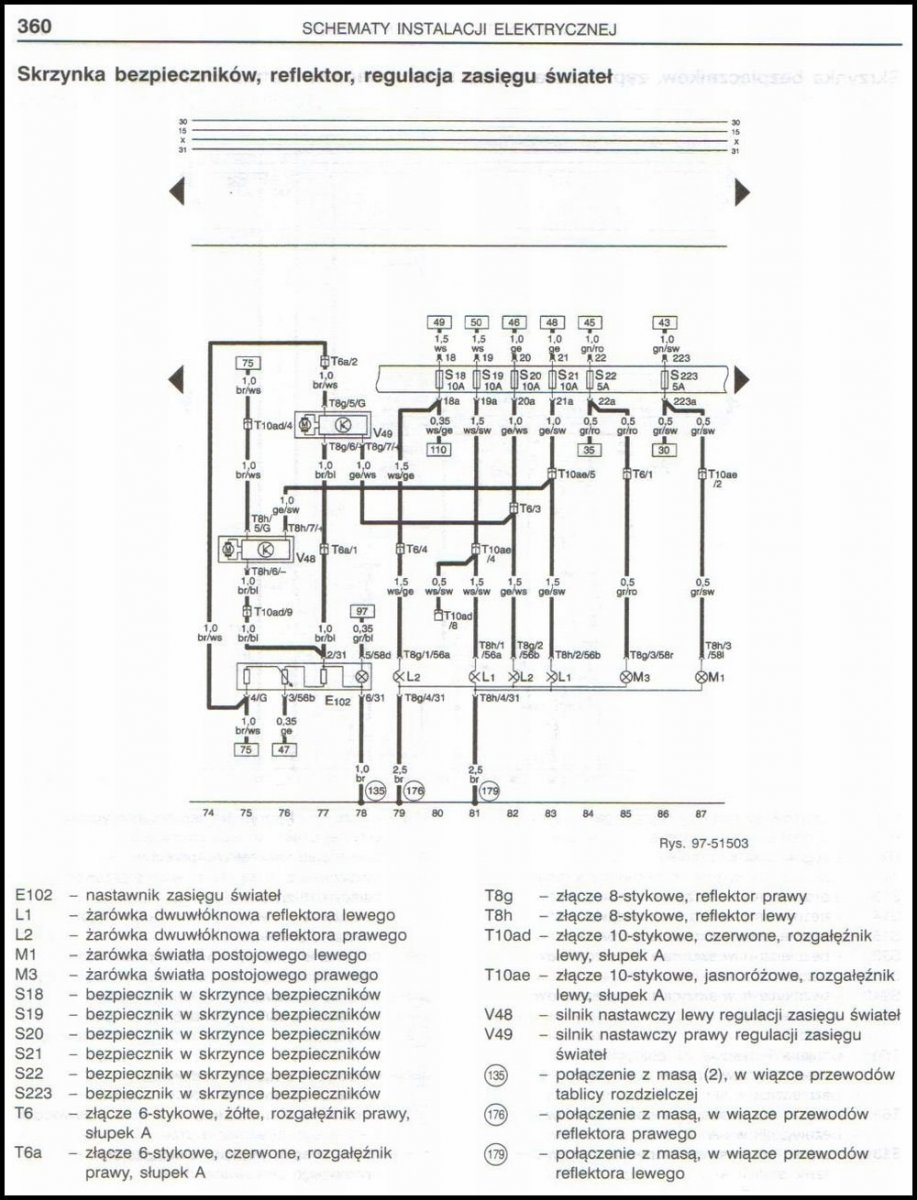

Schemat instalacji w a4 b5 jest dostępny pod poniższym linkiem. Na stronie 13stej jest elektryczna regulacja wysokości świateł.
