Montaż PDC Parktronic w Audi A4 B8 2011-2015

[wrclaguna]

Montaż PDC PARKTRONIC w modelu A4 B8 2012-2015


Kopiowanie, cytowanie, przerabianie / edycja tekstu i dalsza dystrybucja w celach komercyjnych jest zabronione !
Wykorzystywanie go na innym forum będzie traktowane jako naruszenie praw autorskich i praw do własności intelektualnej.

PDC 2012-2016.pdf



UWAGA!!!
Poniższy poradnik ma formę tylko poglądową.
Nie jest oficjalnym manualem Audi.
Absolutnie nie biorę na siebie żadnej odpowiedzialności za konsekwencje spowodowane nieumiejętnym montażem , kodowaniem .
Robiąc samemu ta przerobkę bierzecie całą odpowiedzialnośc na siebie.


Spis czesci do PDC :

- 8K2 959 674 G Przelacznik wielofunkcyjny pod ESP i PDC ( wersja pod MMI )
lub
- 8K0 959 673 G Przelacznik wielofunkcyjny pod ESP i PDC ( wersja pod RADIOCONCERT SYMPHONY

- 1S0 919 275 Czujnik ultradzwiekowy przod 4 szt.
- 1S0 919 275 A Czujnik ultradzwiekowy tył 4 szt.
1T0 919 133 C 9B9 czerń satynowa lub 704 grey - Uszczelnienie czujników PDC 8szt.
- 8K0 971 095 E Wiazka PDC przod 1 szt.
- 8K0 971 104 AC Wiazka PDC tył 1 szt.
- 8E0 919 279 Glosnik ostrzegawczy 2 szt.
- 7L6 868 307 Sruby do glosnika 4 szt.
- 4B0 972 623 Wtyka glosnika 2 szt.
- 1J0 973 713 Wtyka 6 PIN od przedniej wiazki zderzaka do MODUŁU MCE 09
- 3B0 919 136 A Uchwyt wtyki 6 PIN
- 3D0 971 838 M Opaska przewodów przod

- 8K0 972 416 Wtyka16 PIN ( od tylnej wiazki zderzaka)
- 000 979 012 E 3 kabelki ( 2 sztuki w zestawie)
- 000 979 019 E 3 kabelki ( 2 sztuki w zestawie )
- 000 979 009 E 2 kabelki do głosniczków ( 2 sztuki w zestawie )
- 000 979 009 E 9 kabelków do MCE 09
- 000 979 009 E 1 kabelek ( 2 sztuki w zestawie) do przycisku PDC

- lutownica , cyna
- przewody 0,35 mm
- wyjmaki
- wkretaki
- klucze torx 20 ,25 ,27 , 30
- grzechotka z przedłużka i nasadki 8 mm ,10 mm
- obcegi , noz
- silikon (kolor czarny )
- taśma izolacyjna tzw. szmacianka 2 szt



- 8K0 907 063 AA ???
- 8K0 907 063 AB nie obsługuje PDC
- 8K0 907 063 AC obsługuje PDC (tył)
- 8K0 907 063 AD obsługuje PDC (tył)
- 8K0 907 063 AF nie obsługuje PDC
- 8K0 907 063 AH obsługuje PDC ( przód i tył )
- 8K0 907 063 AJ obsługuje PDC ( przód i tył)
- 8K0 907 063 AL ? AH
- 8K0 907 063 AK
- 8K0 907 063 DB nie obsługuje PDC
- 8K0 907 063 DC obsługuje PDC (tył)
- 8K0 907 063 DD obsługuje PDC (tył)
- 8K0 907 063 DE ?
- 8K0 907 063 DF nie obsługuje PDC
- 8K0 907 063 DG obsługuje PDC ( przód i tył)
- 8K0 907 063 DH obsługuje PDC ( przód i tył)
- 8K0 907 063 DJ obsługuje PDC ( przód i tył)
- 8K0 907 063 DL ? AH

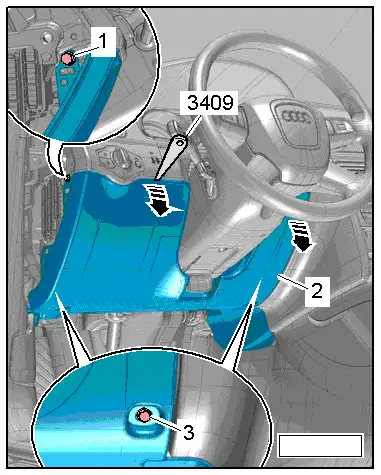

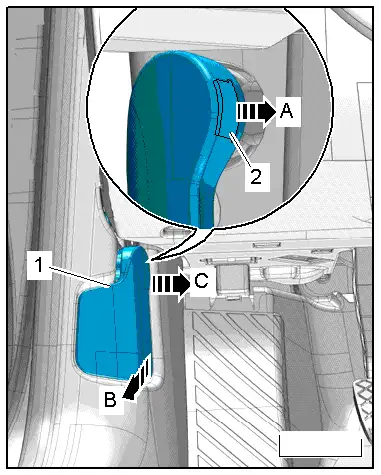

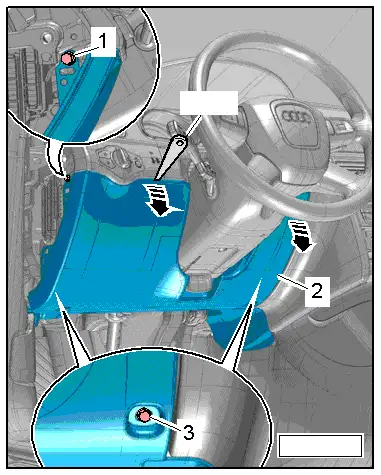

– Wymontować osłonę boczną tablicy przyrządów po stronie kierowcy

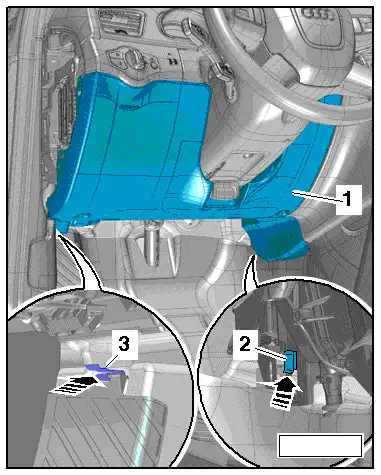

– Wykręcić boczną śrubę 1.
– Wykręcić dolne śruby 3.
– Odczepić górną krawędź osłony tablicy przyrządów 2 po stronie kierowcy za pomocą klina demontażowego od tablicy przyrządów strzałki .
– Odczepić złącze 16-stykowe (wtyczka diagnostyczna).
– Wersja wyposażenia z oświetleniem przestrzeni na nogi: odłączyć elektryczne złącze wtykowe.
– Zdjąć osłonę tablicy przyrządów po stronie kierowcy.

http://img14.imageshack.us/img14/7929/schowekkier.png

http://img546.imageshack.us/img546/347/schowekkier1.png

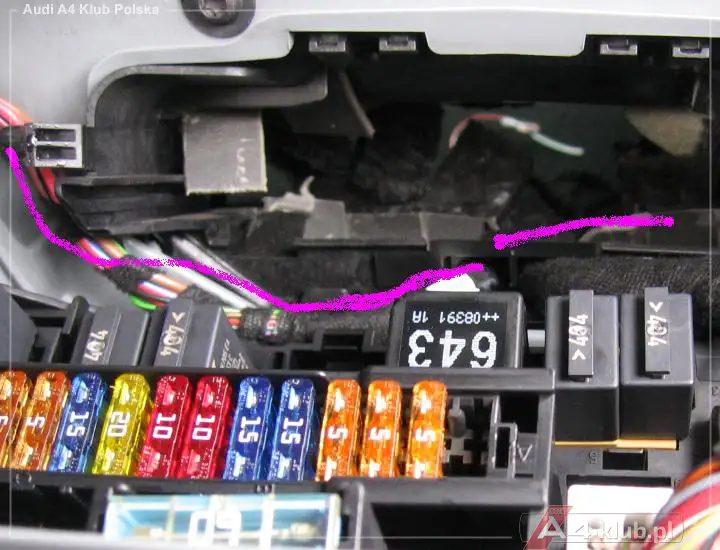

Po zdjęciu osłony od strony kierowcy musimy dostać się do naszego MCE . Na drodze staje jeszcze sprawa mocowań bezpieczników i przekażników. Na fotce strzałki ściągamy zabezpieczenia i dajemy cała obudowę na dół . Dodatkowo możemy jeszcze odkręcić mocowanie dolnego nawiewu aby mieć lepszy dostęp do Sterownika

http://img94.imageshack.us/img94/8122/27908673.jpg

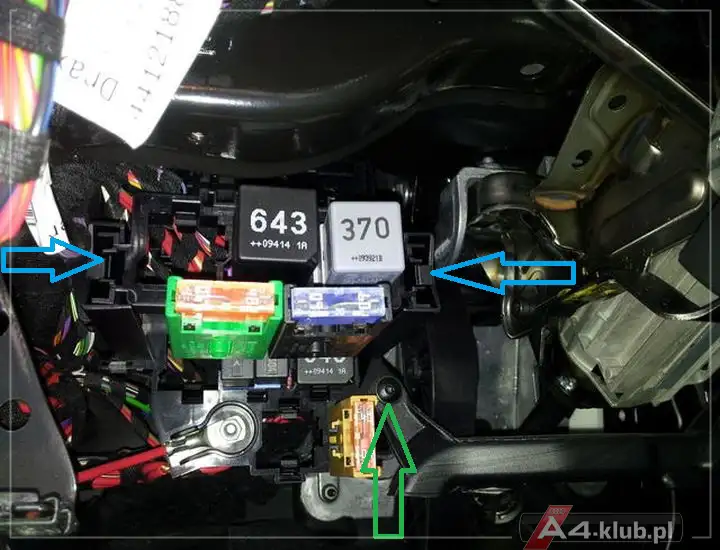

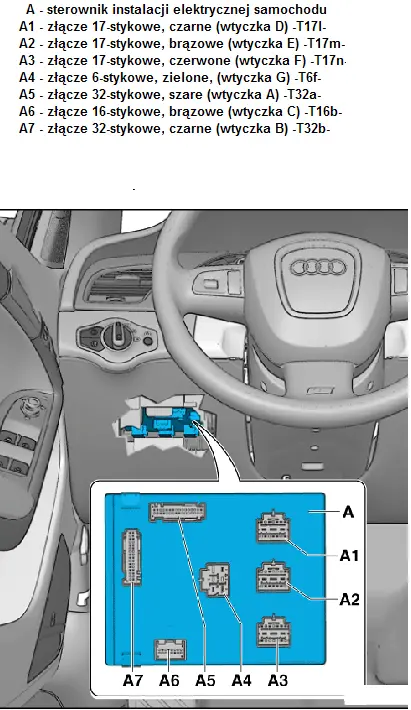

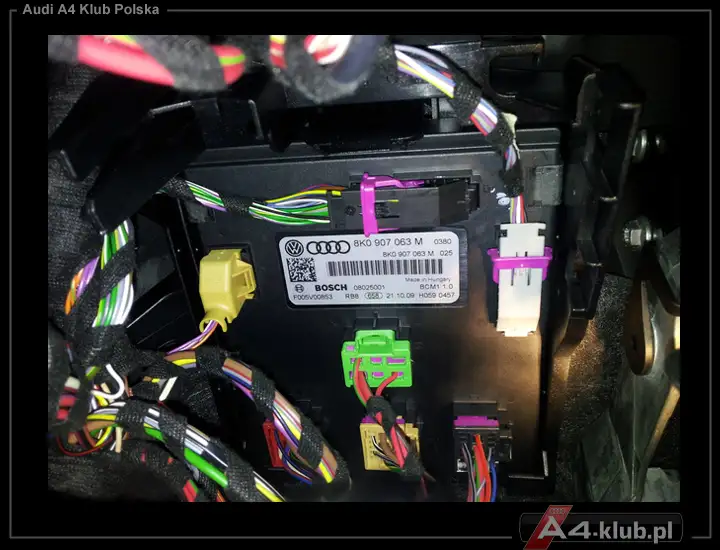

MODUŁ CENTRALNEJ ELEKTRYKI 09 :

http://img843.imageshack.us/img843/5607/mce091.jpg

http://img515.imageshack.us/img515/9329/mce88881.png

Na poczatku naszego rezanka trzeba naprawde kupe czesci rozmontowac w naszym aucie  ale dla prawdziwego rezacza to nic trudnego
Zaczniemy nasza rozbiorke od tylnego bagaznika  .Musimy rozmontowac niestety wszystkie elementy platikowe .

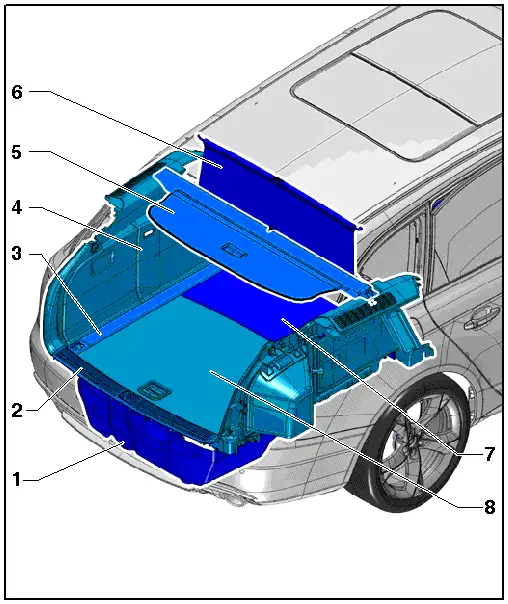

http://img339.imageshack.us/img339/7040/pdcavantoslony.png

1 - Wykładzina wnęki na koło zapasowe
2 - Osłona tylnego pasa nadwozia
3 - Osłona szczelinowa lub szyna mocująca
4 - Osłona boczna bagażnika
5 - Osłona bagażnika
6 - Siatka przedziału ładunkowego
7 - Podłoga przestrzeni ładunkowej z przodu
Warianty wyposażenia:
- Z osłonami szczelinowymi
- Z szynami mocującymi
8 - Podłoga przestrzeni ładunkowej z tyłu
Warianty wyposażenia:
- Z osłonami szczelinowymi
- Z szynami mocującymi

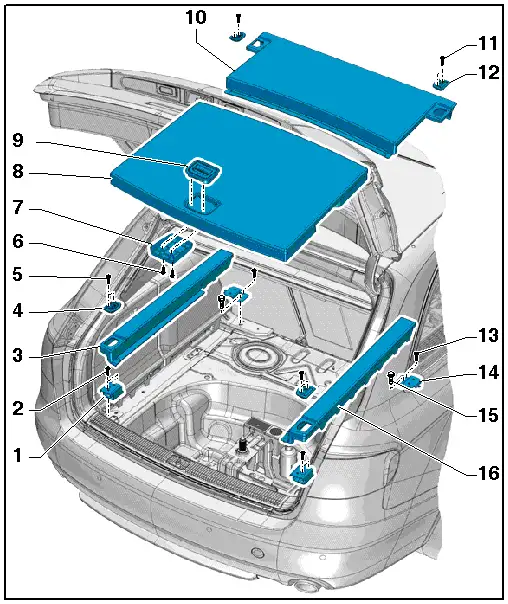

http://img838.imageshack.us/img838/5914/pdcbagaznik.png

1 - Tylny uchwyt
2 - Śruba 2 szt.
3 - Szyna mocująca z lewej strony
4 - Uchwyt mocujący
5 - Śruba 2 szt.
6 - Podłoga przestrzeni ładunkowej z tyłu
7 - Uchwyt mocujący
8 - Śruba 2 szt.
9 - Podłoga przestrzeni ładunkowej z przodu
10 - Śruba 2szt.
11 - Śruba
12 - Śruba
13 - Przedni uchwyt
14 - Ramiona
15 - Szyna mocująca z prawej strony
16 - Śruba

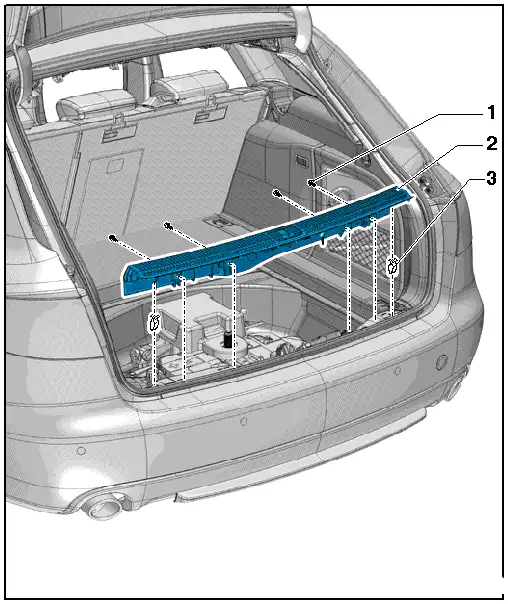

http://img849.imageshack.us/img849/586/pdcbaganiklistwa.png
http://img19.imageshack.us/img19/7163/pdcoslonatylnalewa.png

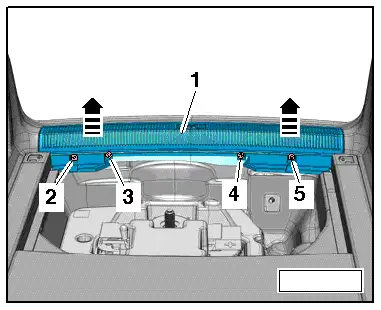

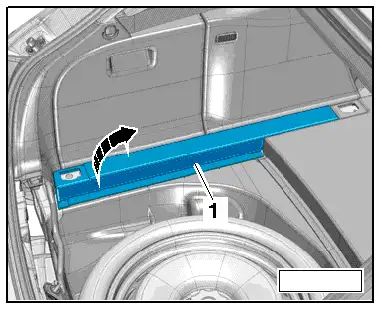

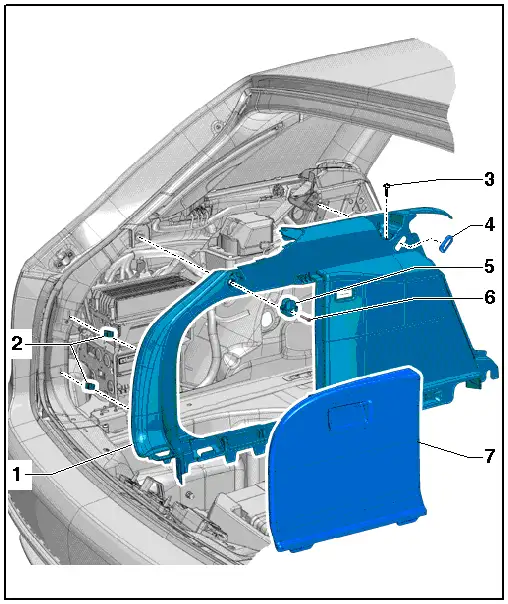

Kluczem torx 20 odkrecamy srubu mocujace i odciagamy tylna listwe ozdobna

http://img714.imageshack.us/img714/1439/pdcpas1.png
http://img146.imageshack.us/img146/2048/pdcpas.png

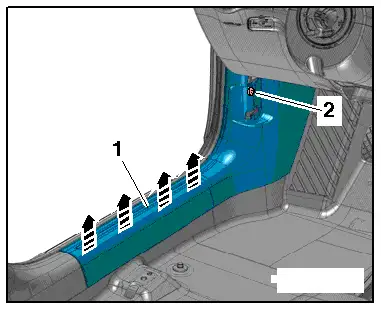

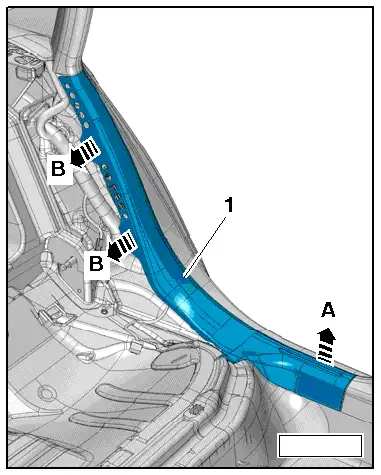

Dalej przechodzimy na tyle siedzenie w aucie i odciagamy listwe oslaniajca .

http://img832.imageshack.us/img832/2097/pdclistwa4.png
http://img705.imageshack.us/img705/2645/pdclistwa5.png

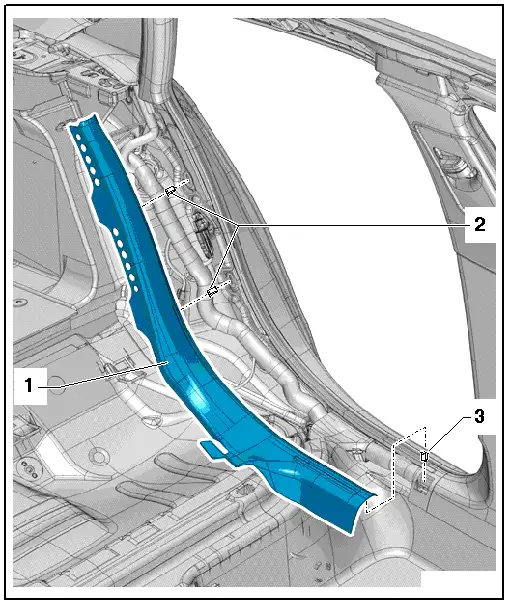

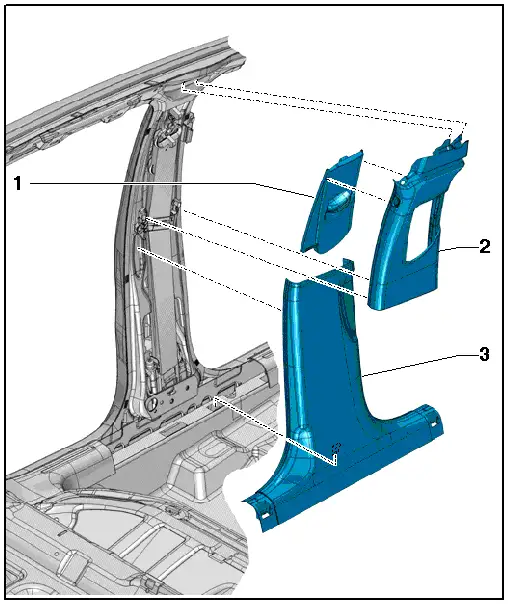

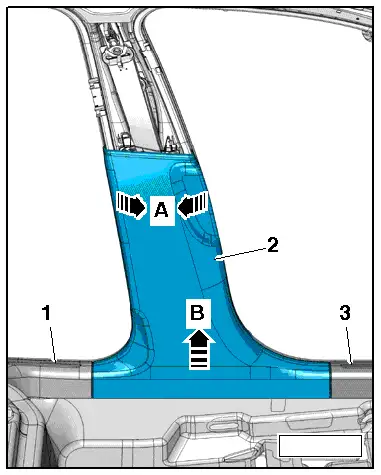

Po odciagnieciu rozbieramy srodkowy slupek .

http://img694.imageshack.us/img694/6518/pdclistwa6.png
http://img191.imageshack.us/img191/8093/pdclistwa7.png

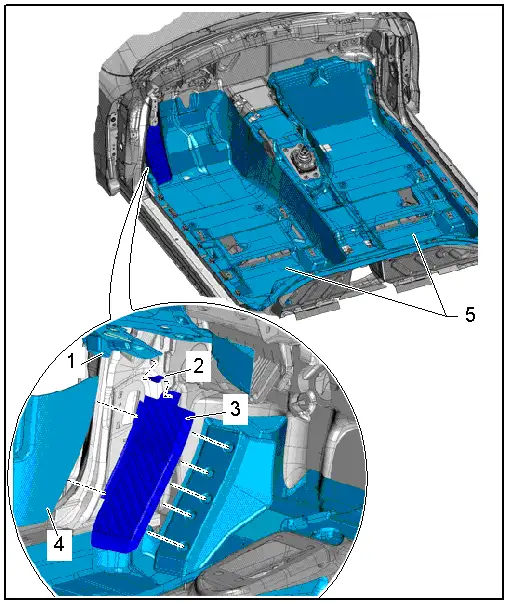

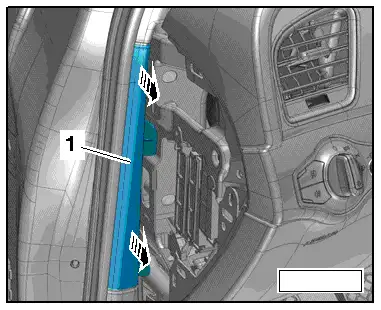

Przechodzimy do przodu auta i dalej rozbieramy oslony .

http://img27.imageshack.us/img27/9326/pdc98.png http://img717.imageshack.us/img717/5896/pdc96.png

http://img832.imageshack.us/img832/4943/pdc97.png

http://img845.imageshack.us/img845/6536/pdcwsik.png

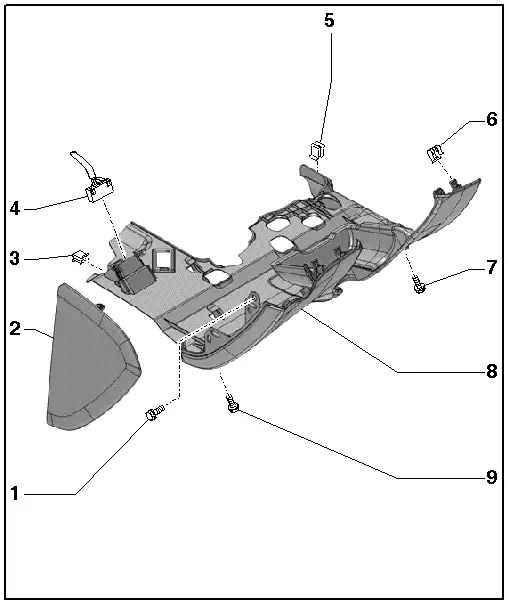

Teraz rozbieramy schowek kierowcy

http://img36.imageshack.us/img36/461/schowekkierowcypdc.png

1 - Śruba
2 - Boczna osłona
3 - Klamra
4 - Złącze 16-stykowe
5 - Klamra
6 - Klamra sprężysta
7 - Śruba
8 - Osłona tablicy przyrządów po stronie kierowcy
9 - Śruba

Musimy sciagnac ta oslone aby pozniej zamontowac glosniczek .

http://img43.imageshack.us/img43/8492/schowekpdc1.png
http://img708.imageshack.us/img708/2729/schowekpdc2.png

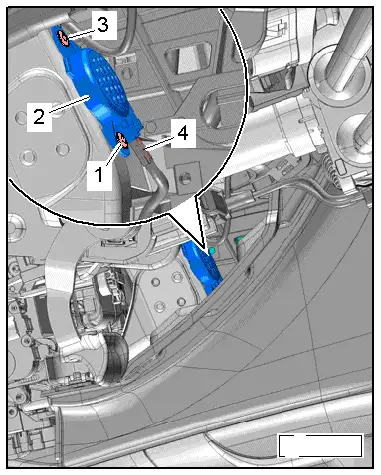

Wspomniany glosniczek na przod  Mocujemy go na nitach zakupionych w AS0

http://img88.imageshack.us/img88/9616/pdc6.png

Po rozebraniu wszystkich plastikow w naszym aucie przystepujemy do robienia instalacji

Na poczatku DIYa opisalem jakie dlugosci i przekroje kabli bedziemy potrzebowac .

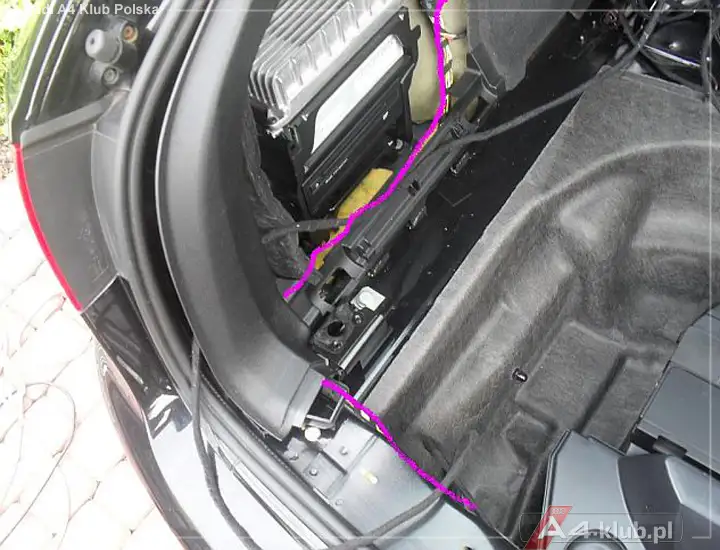

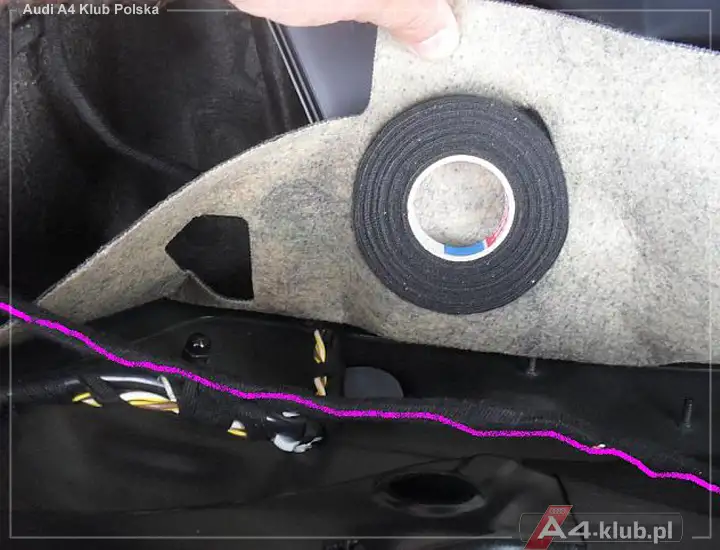

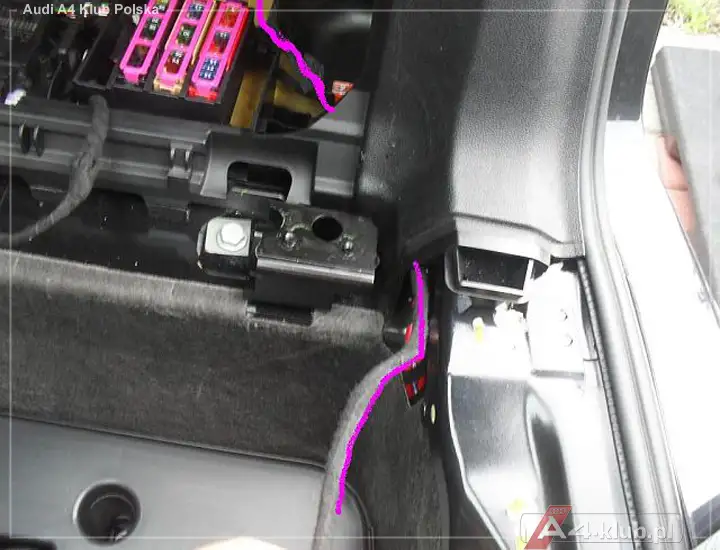

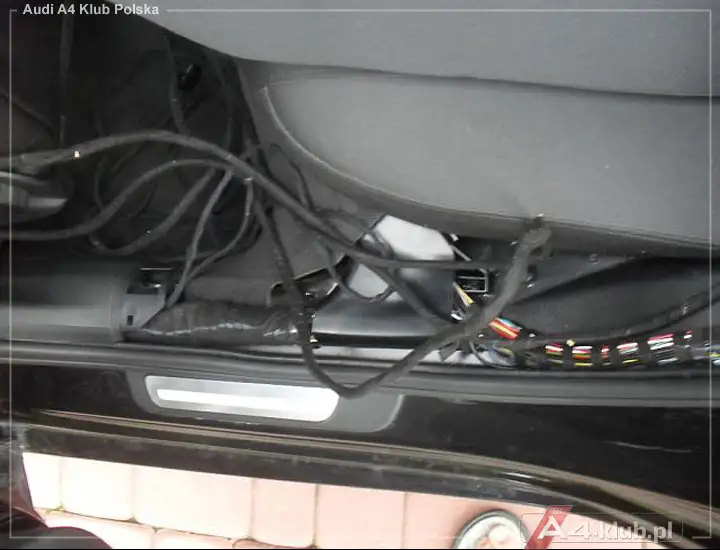

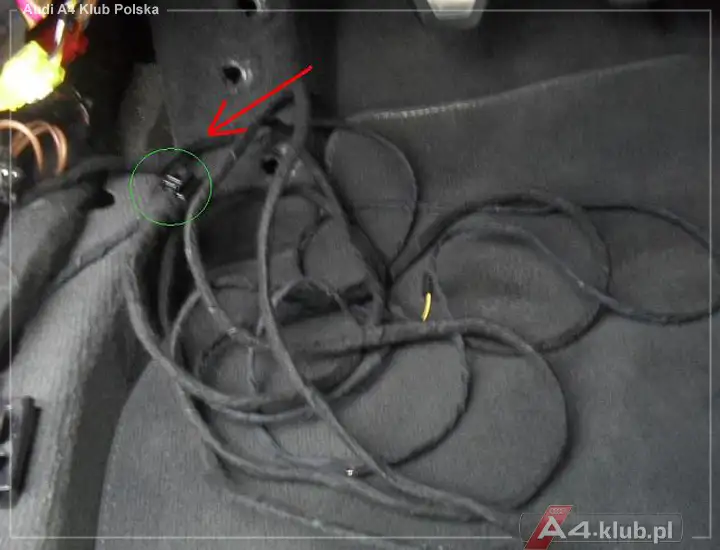

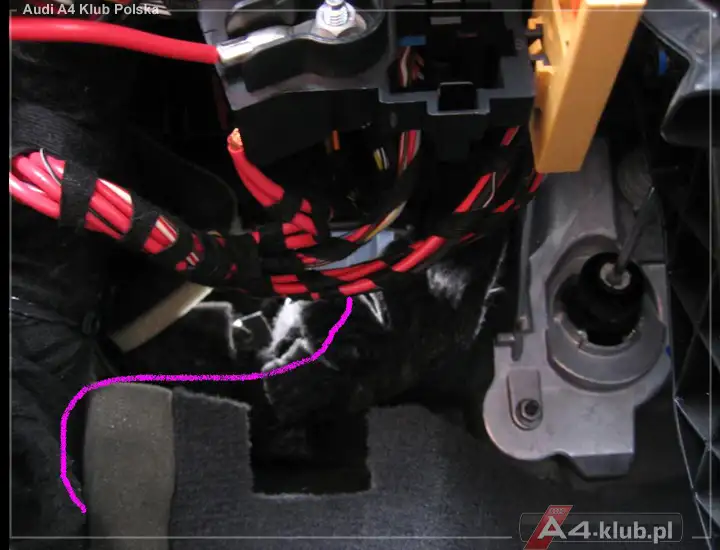

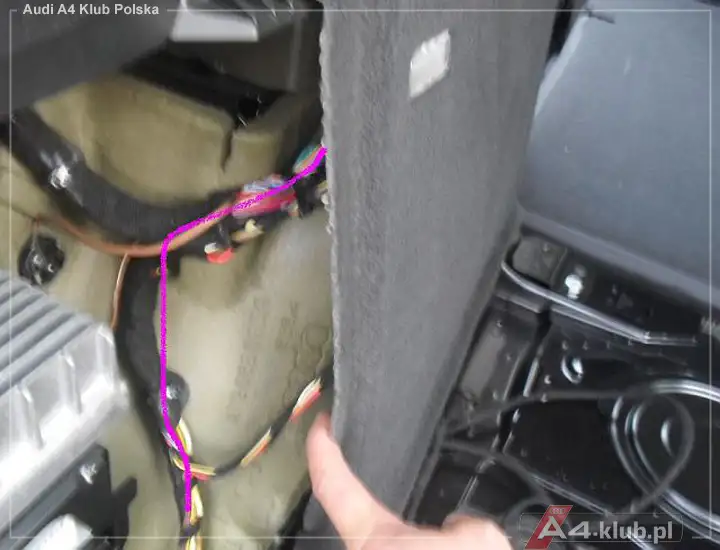

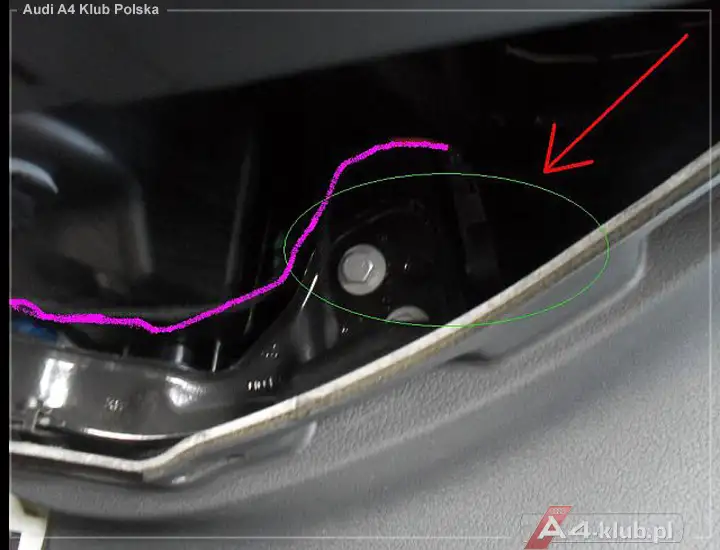

Po zrobionej wiazce ( wiazkach )  przystepujemy do jej przeciagniecia od tylu auta do MCE 09 .

http://img683.imageshack.us/img683/4565/pdc36.jpg

http://img683.imageshack.us/img683/4565/pdc36.jpg

http://img34.imageshack.us/img34/4785/pdc37.jpg

http://img15.imageshack.us/img15/6787/pdc38.jpg

http://img847.imageshack.us/img847/6541/pdc39.jpg

http://img708.imageshack.us/img708/3080/pdc40.jpg

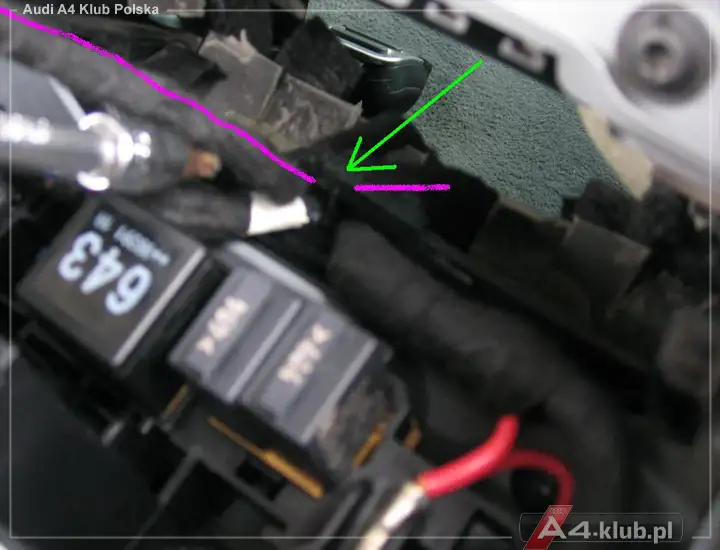

Mamy zaznaczona na fotce wtyke do instalacji przednich czujnikow PDC . Nie montujemy jej na razie w wiazce , poniewaz nie przebijemy sie nia przez obudowe komputera !!!

http://img851.imageshack.us/img851/6704/pdc41.jpg

Montujemy glosniczek i podlaczamy przewody  Otwory mocujace znajduja sie siedzac w aucie obok prawej nogina wysokosci kolana

http://img543.imageshack.us/img543/872/pdc42.jpg

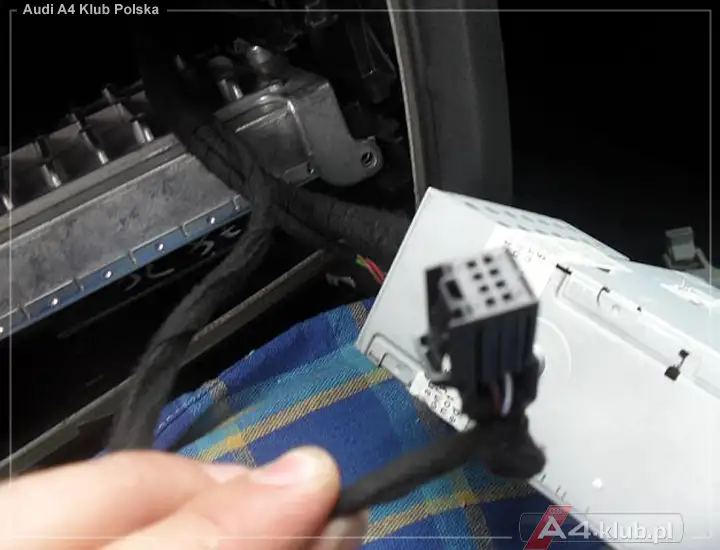

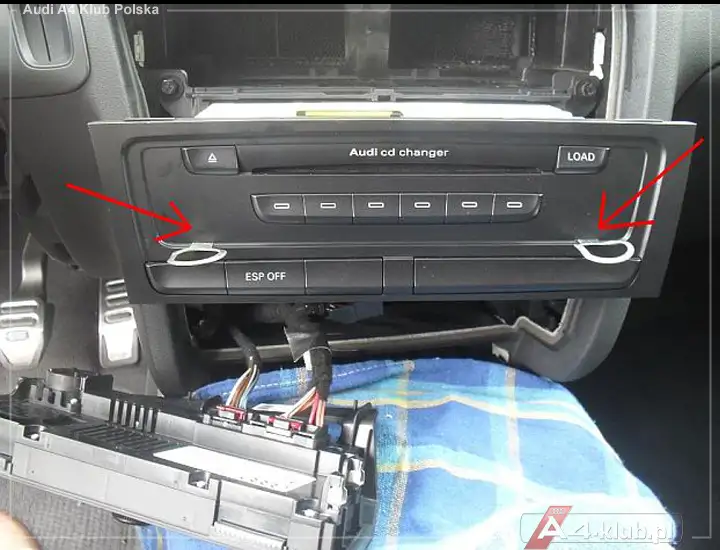

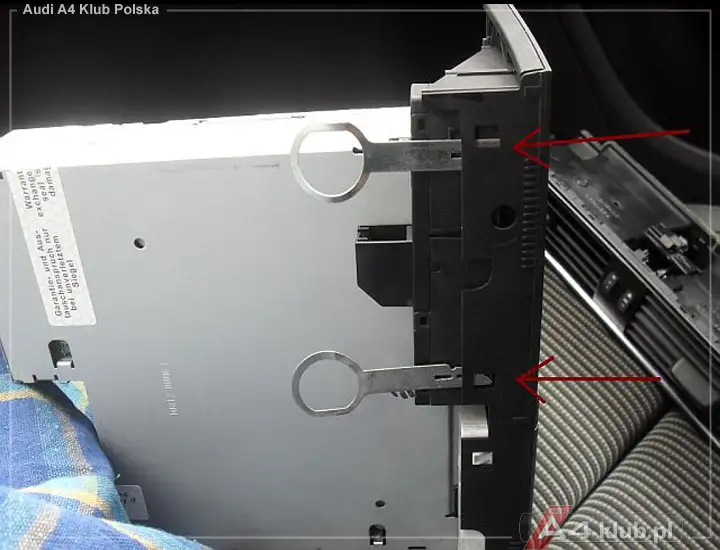

Teraz bierzemy wyjmaki i wymontowujemy zmieniarke . Warto zabezpieczyc jakims recznikiem ( szmata ) czymkolwiek Panel NAVI aby nic nie porysowac

http://img14.imageshack.us/img14/5022/pdc43.jpg

http://img707.imageshack.us/img707/5420/pdc44.jpg

http://img192.imageshack.us/img192/132/pdc45.jpg

http://img135.imageshack.us/img135/3571/pdc46.jpg

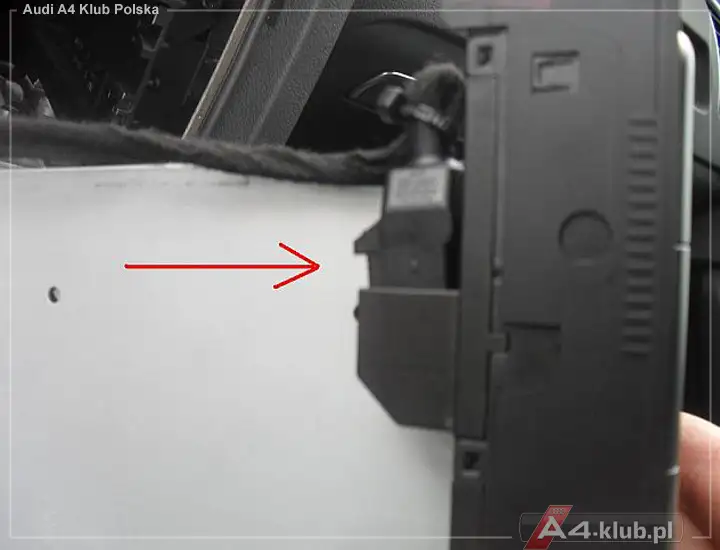

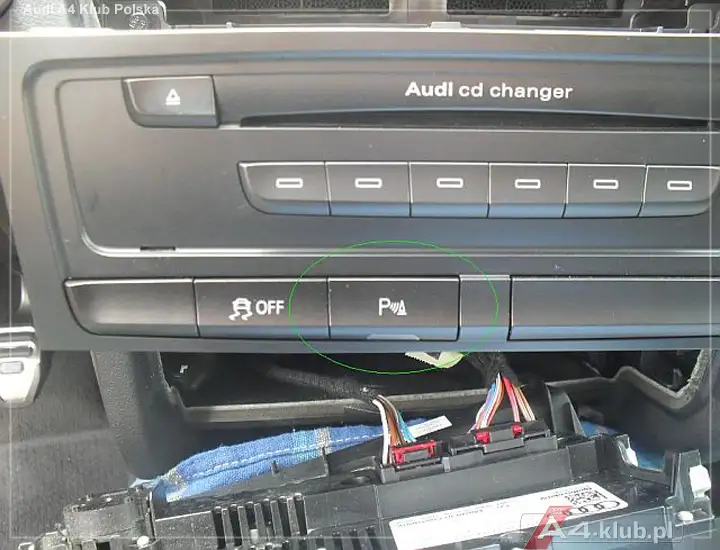

Po odpieciu wtyki i dolozeniu instalacji zmieniamy przelacznik z przyciskiem PDC  Mozemy sciagnac tez panel climatronic aby miec lepszy dostep

http://img190.imageshack.us/img190/4365/pdc47.jpg

CZYTNIK MMI 5F wraz z zamontowanym przyciskiem wkladamy na swoje miejsce .

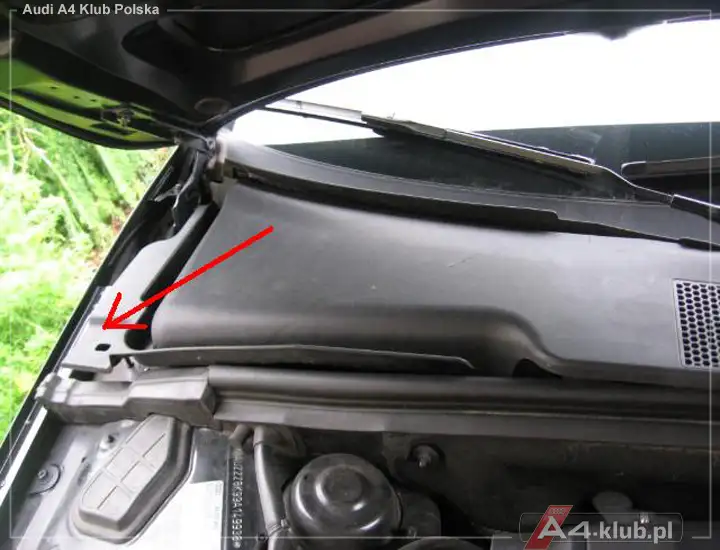

Dalej przystepujemy do demontazu podszybia ( o ile mamy na wyposazeniu )

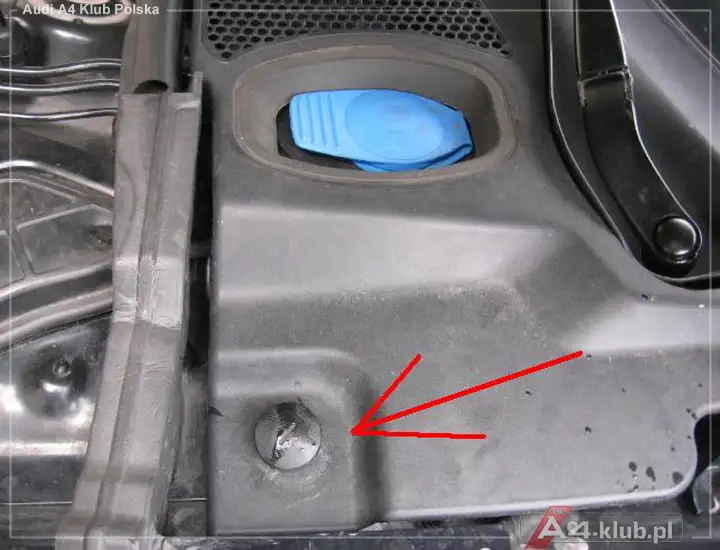

Odkrecamy dwa zabezpieczenia i sciagmy je .

http://img198.imageshack.us/img198/8520/pdc56.jpg

http://img837.imageshack.us/img837/4853/pdc55.jpg

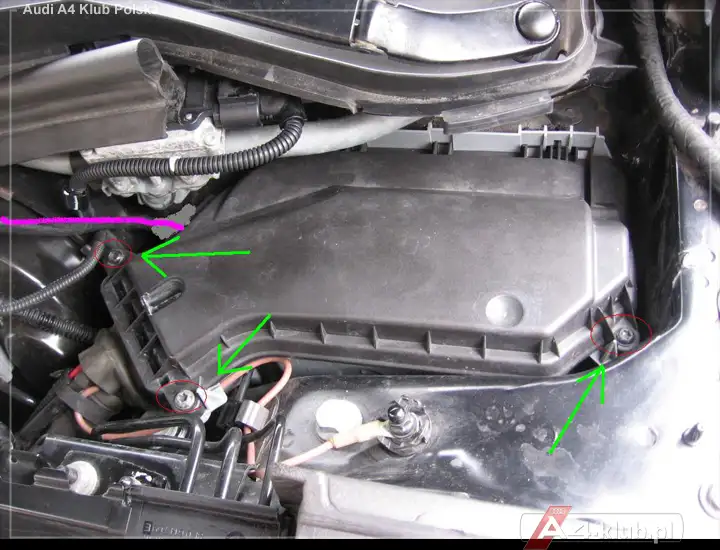

W tym momencie mamy dostep do plastikowej obudowy ECU ktora odkrecamy .

http://img215.imageshack.us/img215/3627/pdc25.jpg

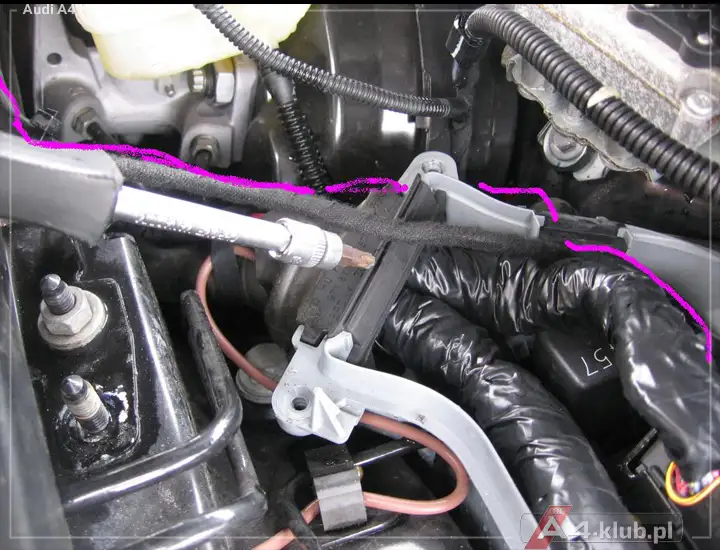

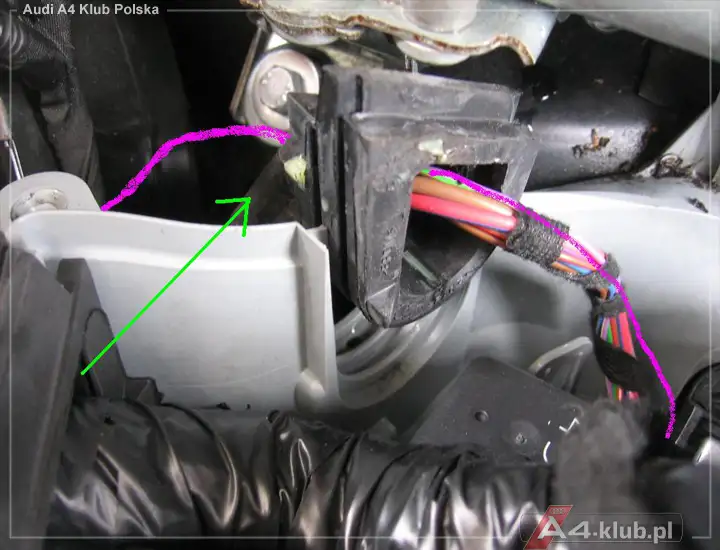

Ukaze sie nam taki widok  W dolnym mocowaniu przeciagamy nasza wiazke .

http://img38.imageshack.us/img38/4842/pdc22.jpg

http://img39.imageshack.us/img39/1710/pdc21kopia.jpg

http://img12.imageshack.us/img12/6835/pdc20.jpg

http://img31.imageshack.us/img31/7038/pdc23.jpg

W gumie ktoredy puszczamy wiazke znajduje sie masa uszczelniajaca , ktora troszke wyciagamy . Pozniej zabezpieczamu silikonem ja.

http://img17.imageshack.us/img17/6534/pdc24.jpg

PODŁACZENIE PRZOD PDC :

Przycisk sygnalizacji

PIN 1 do T32a w PIN 1

PIN 3 do T32a w PIN 2

Głośnik

PIN 1 do T32a w PIN 6

PIN 2 do T32a w PIN 7

Wiązka od PDC do modułu

PIN 1 do T16b w PIN 3

PIN 2 do T32b w PIN 26

PIN 3 do T32b w PIN 23

PIN 4 do T32b w PIN 30

PIN 5 do T32b w PIN 31

PIN 6 do T16b w PIN 5 mostkujemy

KODOWANIE MCE 09 :

MCE 09 ---> LongCodingHelper ---> Coding 07 ---> BYTE 35 --->

Bit 2 przód PDC
Bit 5 tył PDC


MMI 3G+

KODOWANIE 5F :

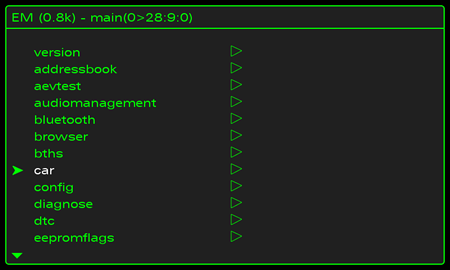

GREEN MENU

CAR ----> carmenuoperation ---> parking help ---> suwak na 1
CAR ----> cardevicelist ---> odznaczamy kwadracik o PDC
CAR ----> carbusaaigment ----> park distans ----> ( CAN Komfort ) 1/9

Na koniec RESTART MMI



http://audienthusiasts.com/images/Screen_13_090626_0036_0017.png



[CAN Komfort] 1/9 Park distans



[wit007]

Czy mogę zadać lamerskie pytanie? Gdzie szukać sterownika, który odpowiada za PDC, żeby sprawdzić, czy obsłuży przednie czujniki?

[fileo]

Czy ktoś mi łopatą nałoży do łba jak zaprogramowac wizualizację w polifcie z czujnikami tylko z tyłu?

[wrclaguna]

Czy ktoś mi łopatą nałoży do łba jak zaprogramowac wizualizację w polifcie z czujnikami tylko z tyłu?

nie ma takiej opcji w POLIFCIE

[fileo]

WRC załatwisz mi kompletny PDC na przód do polifta?

[ira2]

mam u siebie sterownik DH, PDC tył oraz radio Concert

czy istnieje szansa zrobienia wizualizacji procesu cofania tj. przez np. dodanie PDC przód lub przez przejścówkę o której pisze Bobbik

proszę o info

[Sensei]

Kupujemy sterownik przedliftowy

Czy ten sterownik posiada CP ?

[wrclaguna]

nie ma CP

[liquid8p]

Dziwna sprawa z tym, że ci się wyłącza po dwóch sekundach. Może ze sterownikiem jest coś nie tak. Jeśli chodzi o głośniczek, to kabelek jest we wnęce po prawej stronie, nie pamiętam który dokładnie. U mnie też głośniczek jest cichy, ale to dlatego że jest w bagażniku, ale mi to nie przeszkadza, radio wycisza się prawie na maxa i jest ok.

U mnie wygląda to tak w green menu:

parking help jest ustawione na 1, zobacz czy masz tak u siebie.

Edytowane 21 Stycznia 2016 przez Rems3006

[wrclaguna]

daj scan z sterownika PDC 10

[Sensei]

Dziwna sprawa z tym, że ci się wyłącza po dwóch sekundach. Może ze sterownikiem jest coś nie tak. Jeśli chodzi o głośniczek, to kabelek jest we wnęce po prawej stronie, nie pamiętam który dokładnie. U mnie też głośniczek jest cichy, ale to dlatego że jest w bagażniku, ale mi to nie przeszkadza, radio wycisza się prawie na maxa i jest ok.

U mnie wygląda to tak w green menu:

parking help jest ustawione na 1, zobacz czy masz tak u siebie.

U mnie wygląda to tak:

A wiec chyba ok?

Daj skan ze sterownika PDC 10 jak prosi wrclaguna. I zrób zdjęcie

lub podaj numer zastosowanego przez Ciebie 4 kanałowego sterownika PDC , numer firmware i rok produkcji. Z góry dziękuję.

Kazane z telefonu szajsung

Poddałem się (MOD ROZMONTOWANY) po rozładowaniu akumulatora. Wszystko robione zgodnie z sugestiami jak w tym wątku i kicha. Radzę się za to nie brać. Koledzy którzy się chwalili, że im wyszło nie odpowiedzieli na PM.

Edytowane 2 Lutego 2016 przez SenseiAdik

[marjan83]

Czy czujniki o numerze 4H0919275A podejdą do lifta a4 b8 ?

[edraven]

Za szybko się poddajesz, nie odpuscilbym. Skoro rozladowalo aku to cos na kablach sknociles. Musi gdzieś zwarcie mieć

[Sensei]

Za szybko się poddajesz, nie odpuscilbym. Skoro rozladowalo aku to cos na kablach sknociles. Musi gdzieś zwarcie mieć

Też mi się tak zdaje, że to kabelki. Ale wszystko było zmontowane zgodnie z załączonym obrazkiem.....

[ira2]

Mam taką samą sytuację jak kolega tzn. po zrobionym modzie wyładował się akumulator.

Opis kabelków jest ok bo wszystko działało tj. miałem wizualizację cofania na radiu Concert za pomocą sterownik 4 kanałowego przedliftowego tylko przy czujnikach tylnych fabrycznych.

Kodowanie też poprawne w Gateway 19 i nowy sterowniku PDC 10 bo nie było żadnych błędów.

Problem polega na tym, że aku głupieje po wyłączeniu silnika i podaje cały czas prąd na ten nowy sterownik. Nie wiem co z tym zrobić. Może ktoś nam pomoże. Może to być też związane z systemem start/stop bo przestał mi działać.

OK w końcu mam wizualizację cofania tylko przy czujnikach tylnych

nie poszedł mi temat z dodatkowym sterownikiem PDC 10 więc musiałem wrócić do fabrycznego MCE 09 i co się okazało

można oszukać MCE 09 przez podłączenie do niego głośniczka od przednich czujników i przycisku w konsoli PDC zgodnie z schematami na pierwszej stronie

samych przednich czujników nie trzeba podłączać

następnie kodowanie i gotowe

MCE 09 - Coding 07 - Byte 35 - Bit 2 zmiana z 0 na 1

Jest to bardziej proste i łatwiejsze rozwiązanie niż dodawanie osobnego sterownika PDC i robienie do niego instalacji, przejściówki, podłączanie zasilania, kabli Can itd.

Wystarczy tylko kupić: głośniczek przedni, przycisk na konsoli od PDC i 4 kabelki z pinami

u mnie działa to na radiu Concert więc też na pewno będzie działało na MMI

[wrclaguna]

A jaki miałes MCE 09 ? Bo nie wszystkie to obsługują

[ira2]

mam MCE 09 - 8K0 907 063 DH

[Sensei]

Wystarczy tylko kupić: głośniczek przedni

Jaki ma numer katalogowy?

u mnie działa to na radiu Concert więc też na pewno będzie działało na MMI

Jak komuś wyjdzie to rezanie na MMI 3G to pewno się skuszę.

[ira2]

Wystarczy tylko kupić: głośniczek przedni

Jaki ma numer katalogowy?

głośnik nr 8E0 919 279

u mnie działa to na radiu Concert więc też na pewno będzie działało na MMI

Jak komuś wyjdzie to rezanie na MMI 3G to pewno się skuszę.

pod MMI na pewno też będzie działać tylko przycisk PDC podłącza się do wtyczki T32a MCE 09 a nie jak w Concert do T16b (zgodnie z schematem)

[marjan83]

Czym różńi się przycisk 8K2 959 673 G od 8K2 959 674 G ?
