Gniazdo 13pinowe haka Bosal - czujnik podpięcia przyczepy


Rekomendowane odpowiedzi

Opublikowano (edytowane)

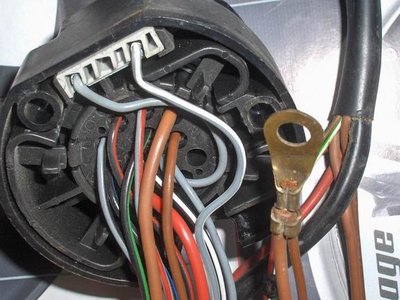

Właśnie rozebrałem w celu przeglądu przed instalacją używane gniazdo Bosal i nie wiadomo skąd wypadł mi przewód bez zarobionej żadnej końcówki. Wychodzi z czujnika podpięcia wtyku przyczepy, a drugi przewód z tego czujnika biegnie do modułu. Możecie mi pomóc gdzie podłączyć ten przewód?



Znalazłem zdjęcie innego gniazda w internecie, wydaje mi się że drugi przewód podpięty jest pod pin światła przeciwmgielnego.




Edytowane przez Undisclosed
Opublikowano (edytowane)

Jako, że wątek stoi, odwaliłem wczoraj trochę roboty miernikiem i rozrysowałem całą instalację. Jak patrzę teraz na to, to w sumie kolor wyrwanego przewodu sugeruje na podłączenie go do masy. Zwróćcię uwagę, że na ostatnim zdjęciu w pierwszym poście pink czujnika są podłączone do 1 i 3, a u mnie do 2 i 3.


Z kolei w internecie znalazłem jeszcze taki schemat (poniżej), sugerujący aby podłączyć to do światła przeciwmgielnego. Tylko, że to może dotyczyć instalacji bez modułu - tego nie wiem.


Znalazłem schemat podobnego, ale nie identycznego modułu do audi:


1 – biegun dodatni 30 z zabezpieczeniem 15A (zgadza się)
2 – kierunkowskaz lewy przełącznik L (zgadza się)
3 – kierunkowskaz prawy przełącznik R (zgadza się)
4 – światło przeciwmgielne tylne przełącznik 1e (zgadza się)
5 – masa 31 (zgadza się)
6 – kierunkowskaz lewy przyczepy LH (zgadza się)
7 – kierunkowskaz prawy przyczepy RH (zgadza się)
8 – niestosowany (u mnie do tego podłączony jest czujnik podłączenia przyczepy)
9 – kierunkowskaz lewy pojazdu ciągnącego LZ (zgadza się)
10 – kierunkowskaz prawy pojazdu ciągnącego RZ (zgadza się)
11 – światło przeciwmgielne tylne przyczepy 2a (zgadza się)
12 – światło przeciwmgielne pojazdu ciągącego 1a (zgadza się)
13 – niestosowany (zgadza się)
14 – niestosowany (zgadza się)

Mój moduł wygląda następująco:


Ten schemat także powiela ten sam układ co w pierwszym poście, czyli odcięcie światła bez modułu (przełącznik pośredniczy między wejściem światła przeciwmgłowego - pin 14 - a wyjściem do przyczepy - pin 2 gniazda). Pozostaje pytanie do czego jest środkowy pin przełącznika, gdzie u mnie jest podłączony moduł i co za tym idzie gdzie podłączyć brązowy :)


Tu z kolei znalazłem rozpiskę czujnika do instalacji z modułem CAN z A4 B6 - wg tego mój  szukany przewód to masa :)

W dniu 16.01.2015 o 16:04, r7adek napisał:

Gniazdo 3-pin w haku (MCE HIGH) - odcięcie prawego przeciwmgielnego i PDC: (8D0 971 701)
Pin 1 – Masa (brązowy)
Pin 2 – Sygnał odcięcia do PDC [brązowa kostka 16-pin, pin 5] (czerwono/biały)
Pin 3 – Zasilanie przełącznika odcinającego ze sterownika haka (czerwono/biały)

Gniazdo 3-pin w haku (MCE LOW) - odcięcie prawego przeciwmgielnego i PDC: (8D0 971 701)
Pin 1 – Przekazanie zasilania do prawego światła przeciwmgielnego przyczepki (szaro/biały)
Pin 2 – Sygnał odcięcia do PDC [brązowa kostka 16-pin, pin 5] (czerwono/biały)
Pin 3 – Zasilanie przełącznika odcinającego z włącznika świateł (czerwono/biały)

Edytowane przez Undisclosed
Opublikowano

Temat rozwiązany, do pinu 3 razem z masą z tylnych lamp
