CLH A4 B7 wersja dla biednych za 5 zł

[Kejsi]

Mój pierwszy temat na forum, w zasadzie poradnik dla tych którzy lubią dłubać a nie mają zbyt wiele gotówki.

Poradnik będzie się opierać na schematach z autodaty, wymagana znajomość czytania schematów i trochę oleju w głowie



Zaczynamy:

Co nam jest potrzebne do montażu CLH dla biednych:

-lutownica, cyna ewentualnie kwas do lutowania

-zwykły multimetr

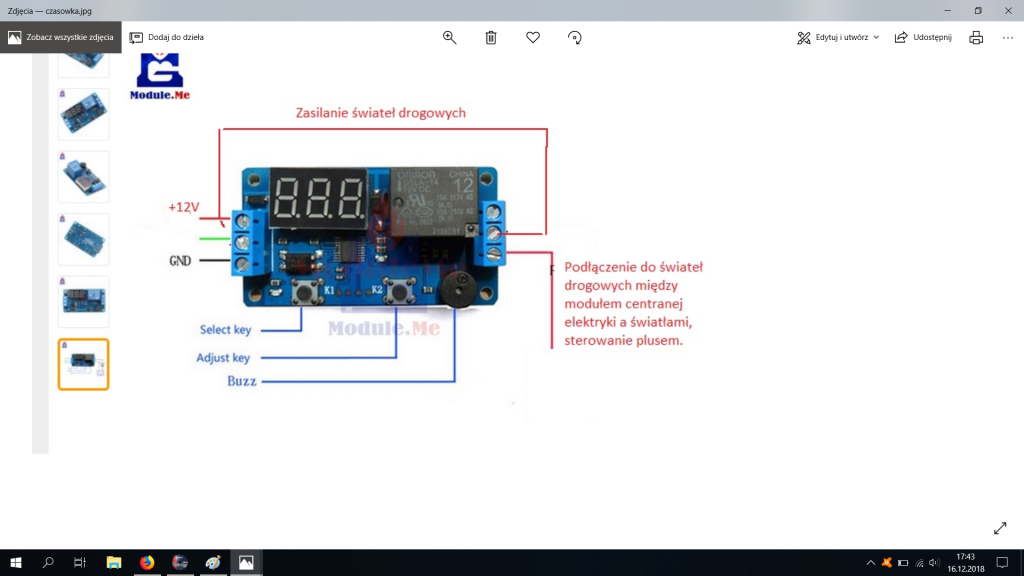

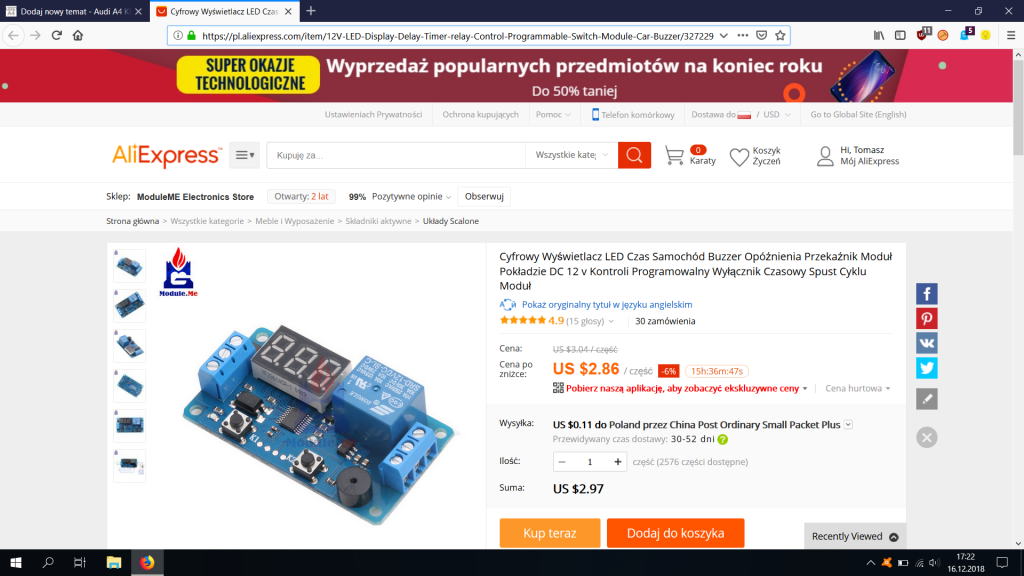

-czasówka z przekaźnikiem np: https://pl.aliexpress.com/item/12V-LED-Display-Delay-Timer-relay-Control-Programmable-Switch-Module-Car-Buzzer/32722946359.html?spm=a2g0s.9042311.0.0.6fa25c0fzaQQFC



Czas zabrać się do montażu:

1. Zdejmujemy boczek drzwi od kierowcy oraz panel pod kierownicą.

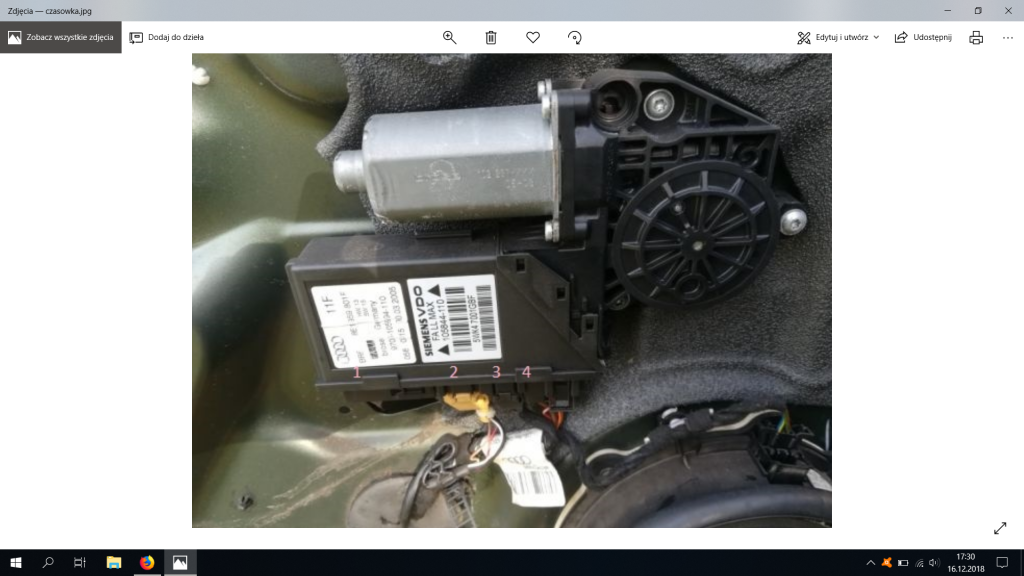

2. Interesuje nas kostka 3 i 4.

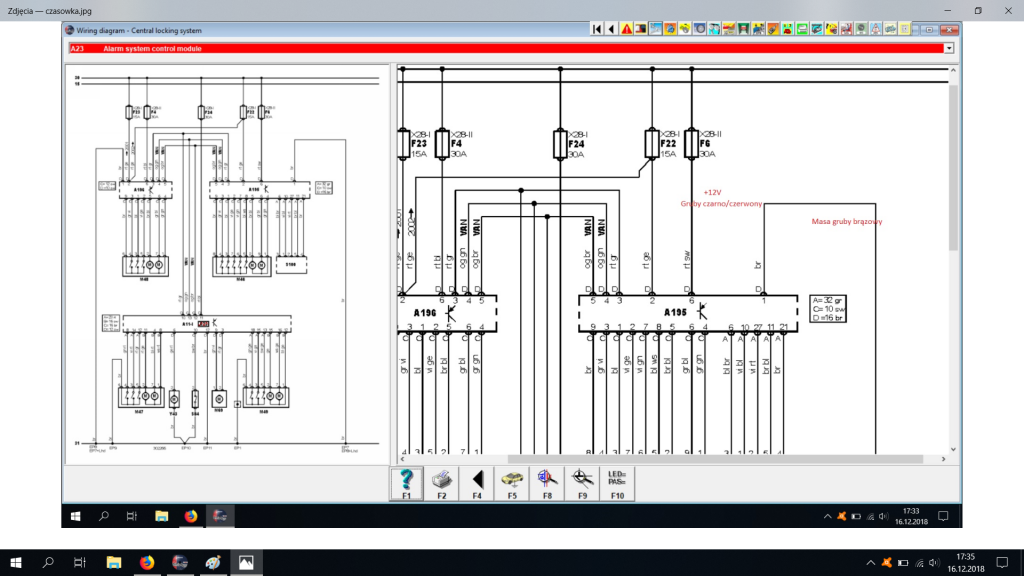

Z kostki numer 4 pobierzemy zasilanie do ryżowego modułu, dokładnie to:

-masa gruby brązowy

-12V też gruby czerwono/czarny.

Tu się pewnym osobą nie spodoba zasilanie CLH ale przednie mijania będą zasilane właśnie z bezpiecznika F6.

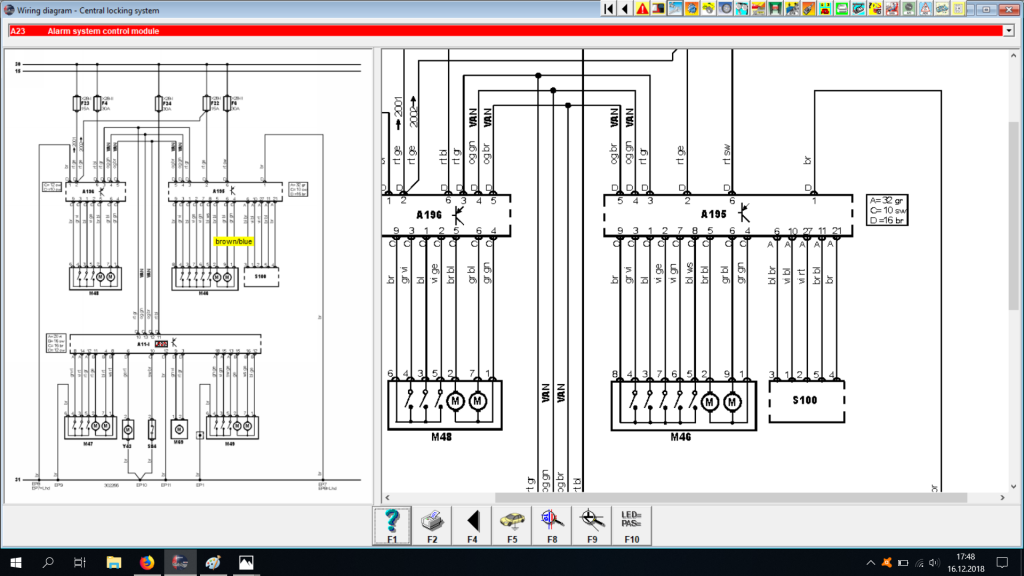

Wzbudzenie bierzemy z modułu elektryki drzwi, tyle że z kostki numer 3, w Autodacie jest moduł A195 a przewód który nas intereuje to brązowo/niebieski z pinu numer 5 w ww module.

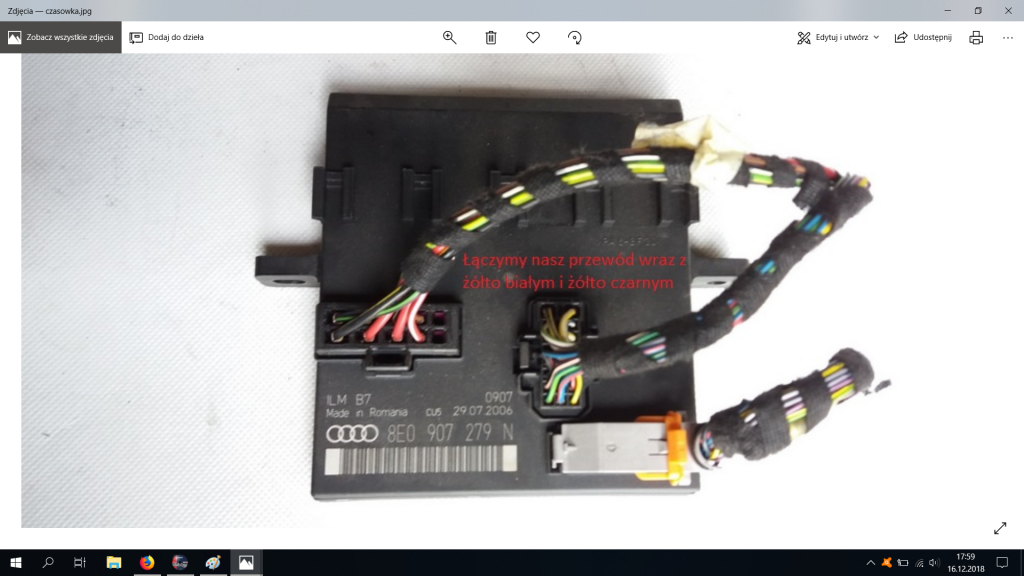

Teraz potrzebujecie przeprowadzić jeden przewód od ryżowego modułu do modułu centralnej elektryki pod kierownicą. Gdy już to zrobicie dobieracie się do modułu centralnej elektryki

Ustawiamy wymagany czas jaki nas interesuje, składamy całość i cieszymy się CLH za 5 zł w audi. Przepraszam że tak niechlujnie ale chciałem się podzielić wiedzą tym bardziej że to nic trudnego. W kolejnej edycji będzie dodany moduł kolejny za 5 zł który steruję CLH w zależności od ustawionej ilości luxów



Brak błędów na fisie, brak zwarć. Światła sterowane są plusem i nic się nie dzieje jak moduł elektryki dostaje plusa przez ryżowy moduł





https://youtu.be/1tJqGhpC_KM
