Czujnik spalania stukowego

[Mikos1992]

Panowie mam pytanie.

Jak sprawdzić czujnik spalania stukowego w Audi A4 B5 1.6 ADP?

Jakie są momenty dokrecenia czujnika w tym modelu?

Jakie polozenie wzgledem czego ma miec ten czujnik? Jakieś wytyczne...? Prosił bym o pomoc w tym temacie.

Mam tez problem z zapamietaniem nastaw po adaptacji przepustnicy - prawdopodobnie uwalilo mi sterownik. Usuwany byl immo. Czy poprzez jego usunięcie na coś bezposrednio leci napiecie co moze uszkodzic sterownik? Czy to bujda na resorach?

Auto odpala... szarpie... cos go boli.

Sprawdzilem napięcie na czujnik halla w aparacie zaplonowym - prawidlowo 4.9V ale wywala blad 00515 zwarcie do masy?

Po odpieciu wtyczki od stukowego  - z ciekawosci zrobilem pomiar przejścia do masy z 3 pinow - przez dwa zamykam obwod z masą od strony wtyczki wychodzacej od sterownika (hmm... chyba sterownik ma.zwarcie.... mam racje?)

Czy to jest normalne? Ze schematu to tak na logike masa to czarny przewód a sygnalowe to żółte... Wspolna masa na czujniki , sygnalowe osobno.

To skad przejscie przez mase z wtyczki od elementu nr15 ? - od strony sterownika

Elektromechanik z zawodu tylko... inny fach. Trochę majsterkowicz i chce to auto doprowadzic do dobrego stanu, a stan majatkowy nie najlepszy na dzis dzień.

Edytowane 29 Grudnia 2019 przez Mikos1992

[maciej_m]

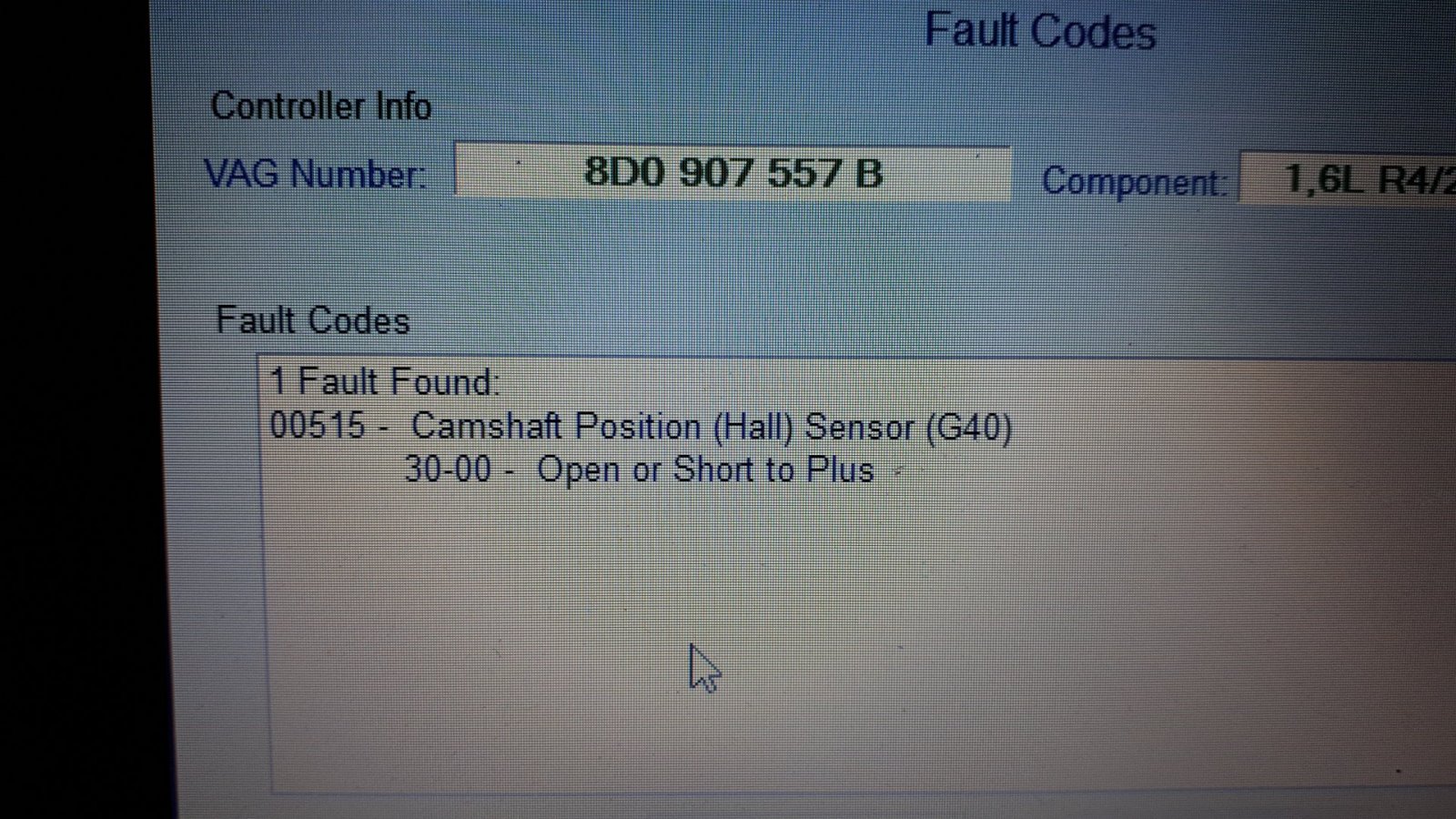

Błąd zapisny w sterowniku mówi, że zwarcie nie jest do masy tylko do plusa (short to plus) albo jest brak sygnału (open).

Tu masz opisane możliwe przyczy błędu.

00515 - Ross-Tech Wiki

WIKI.ROSS-TECH.COM

- źle ustawiony rozrząd

- błędy w okablowaniu czujnika

- uszkodzony czujnik halla

- niesprawy ECU

Skoro nie ma w ECU błędu związanego z czujnikiem spalania stukowego to czemu się nim przejmujesz?

[Mikos1992]

Bo właśnie  pojawila sie taka ciekawostka , ze auto pp dodaniu gazu zaczyna dzialac jak by ktos mu gral na bebenkach. Wybuchy w komorach tak.jakby nie byly stabilizowane badz sa zle stabilizowane.

[Mikos1992]

Gdyby zwarcie robil sterownik i napiecia, ktore ida na wszystkie 4 elementy - przepustnica, czujniki halla i stukowy - to moga sie pojawic takie cyrki?

Wlasnie dla 100% diagnozy potrzebuje odpowiedzi czy jest możliwe, ze zamyka mi sie przez mase pin 1 i 2 (z 3 pinow wtyczki) od strony sterownika... ?

[maciej_m]

Odpowiedzi na 100% nie dam bo sterowników aż tak gruntownie nie diagnozowałem ale mam do czynienia z pojazdami elektrycznymi (takimi po 40 ton i z furą elektroniki).

Jeżeli mierzysz przejście na wtyczce czujnika od strony ECU to problem może nie być ECU tylko w gdzieś w kalbach. Musiałbyś zmierzyć bezpośrednio na 67 pinie ECU do pinu 2 czy jest zwarcie.

Poza tym ten pin (67) zasila 4 różne czujniki. Jeżeli jest odczyt temperatury płynu (czujniki 11, 12), odczyt położenia przepustnicy to 67 pin nie ma zwarcia do masy. Skoro jest spalanie stukowe to sprawdź w blokach pomiarowych (kanał 20) jakie jest napięcie z czujnika - jak spalanie jest OK to powinien pokazywać 0V. Jeżeli słychać bębnienie a napięcie będzie 0V to może być ubity czujnik spalania stukowego.

Ja bym zaczął od wyeliminowania problemu z czujnikiem Halla. Jak usuniesz ten problem i objawy nie ustąpią to zabierał bym się za kolejne tematy.

Edytowane 30 Grudnia 2019 przez maciej_m

[Mikos1992]

Czujnik halla podmieniony. Problem z bledem dalej występuje.  Będę szukał dalej.

[maciej_m]

Witaj.

Dziś miałem trochę wolnego czasu i poszperałem sobie w temacie, który Cię frapuje - fabryka przed Sylwestrem wrzuciła wolniejszy bieg;)

Co do interpretacji schematu, który załączyłeś, to składam samokrytykę bo doszedłem do wniosku, że na pinie 67 ECU jest podawana masa a nie "+". Czyli tak jak sugerowałeś w swoim poście. To pasuje do ogólnego schematu aplikacyjnego czujnika Halla, który ma wyjście z tranzystorem w układzie Open Collector. W skrócie działa to tak, że kiedy czujnik jest wzbudzony to zwiera pin 1 do masy na pinie 3.

To by też wyjaśniało czemu dwa z trzech pinów czujnika spalania stukowego "dzwonią do masy". Jeden z nich to ekran (oplot) przewodu, który powinien być podłączony do masy a drugi to wspólna masa, która jest doprowadzana z pinu 67 ECU.

A teraz idąc dalej. Być może błąd czujnika jest spowodowany awarią wewnątrz aparatu zapłonowego albo źle ustawionym aparatem zapłonowym. Może problem jest z palcem rozdzielacza? Najlepiej byłoby sprawdzić czy czujnik rzeczywiście daje sygnał np. za pomocą diody led. Metodę sam opisałeś w pierwszym poście. Albo np. https://www.youtube.com/watch?v=W_OBB30qbx0. W kilku miejscach pojawiają się sugestie, że nawet jeżeli czujnik halla jest sprawny ale aparat źle ustawiony to błąd i tak będzie się zgłaszał.



Temat z forum, do którego link zamieszczam poniżej może być pomocny. Najciekawsze jest od postu #11.

https://a4-klub.pl/topic/401712-16-adp-skaczące-obroty-brak-pomysłów/

Tu jeszcze więcej cennych informacji:

https://a4-klub.pl/topic/370424-16-adp-poprawne-ustawienie-i-paramtery-zapłonu/

Daj znać czy udało się coś lepszyć.

PozdrawiaMM
