Witam wszystkich

Przychodzę z tematem modułu i wiązki.

Pacjent Audi a4 allroad 2012 wersja poliftowa. WAUZZZ8K5DA105265

Zakupiłem hak z dedykowaną wiązką do pojazdu, problem jest taki że zasilanie wychodzące z modułu (R1) powinienem podłączyć Do kostki znajdującej się przy wiązce kabli w prawym boczku bagażnika, tam gdzie bezpieczniki komp etc.

Niestety takiej kostki nie znalazłem, czy może być gdzieś ukryta? Jeśli Tak to gdzie jej szukać. Poszperałem po necie Ale nic nie znalazłem. Jeśli okaże się że takowej nie posiadam, to czy jest możliwość zarobienia takiej kości przez elektryka, czy czeka mnie wymiana wiązki i łączenie kabli przez standardowe spinki?

Pozdrawiam

17 godzin temu, traktor123 napisał(a):

Niestety takiej kostki nie znalazłem, czy może być gdzieś ukryta? Jeśli Tak to gdzie jej szukać. Poszperałem po necie Ale nic nie znalazłem. Jeśli okaże się że takowej nie posiadam, to czy jest możliwość zarobienia takiej kości przez elektryka,

Jeśli auto nie było / nie jest przystosowane do haka , to takiej wiązki nie masz i trzeba dorobić . Trzeba pociągnąć taką instalacje do przodu . Tam też idą przewody pod bezpieczniki . Tu na forum jeden z kolegów robi takie wiązki .

Tu masz nawet link .

allegro.pl

ALLEGRO.PL



To by wszystko wyjaśniało, dzięki za odpowiedź

Ale z racji że nie mogłem dłużej czekać, wymieniłem wiązkę na standard 13pin i będę wpinał się bezpośrednio do świateł

Ale tutaj mam kolejne pytanie, czy muszę potem coś zakodować? W instrukcji nie ma o tym ani słowa

1 godzinę temu, traktor123 napisał(a):

To by wszystko wyjaśniało, dzięki za odpowiedź

Ale z racji że nie mogłem dłużej czekać, wymieniłem wiązkę na standard 13pin i będę wpinał się bezpośrednio do świateł

Ale tutaj mam kolejne pytanie, czy muszę potem coś zakodować? W instrukcji nie ma o tym ani słowa

Nie wiem czy się dobrze rozumiemy - kupiłeś hak z wiązką od gniazda haka i modułem . Teraz do tego modułu masz podłączyć ( a wcześnie zrobić taką instalacje jak wyżej w linku ) . Kupując np.taką wiązkę jak Ci podałem , zrobisz wszystko tak jak fabryka . Takie czasy ( fiat 126 , 125 , Polonez ) to dawno minęły . Trzeba to zrobić tak jak należy , a nie wpinać się do lamp bezpośrednio . Zerkałeś na ten link wyżej ? Tam idą przewody do bezpieczników do BCM . Podłączysz tak jak należy to nie będziesz miał problemu np. z czujnikami cofania bo auto będzie wiedziało że podłączyłeś przyczepę itp.

W dniu 27.05.2023 o 10:26, mariusz36 napisał(a):

Nie wiem czy się dobrze rozumiemy - kupiłeś hak z wiązką od gniazda haka i modułem . Teraz do tego modułu masz podłączyć ( a wcześnie zrobić taką instalacje jak wyżej w linku ) . Kupując np.taką wiązkę jak Ci podałem , zrobisz wszystko tak jak fabryka . Takie czasy ( fiat 126 , 125 , Polonez ) to dawno minęły . Trzeba to zrobić tak jak należy , a nie wpinać się do lamp bezpośrednio . Zerkałeś na ten link wyżej ? Tam idą przewody do bezpieczników do BCM . Podłączysz tak jak należy to nie będziesz miał problemu np. z czujnikami cofania bo auto będzie wiedziało że podłączyłeś przyczepę itp.

Oddałem wiązkę do sklepu i zakupiłem uniwersał trzynasto pinowy z modułem, będą wpinki w światła oraz czujniki.

Jak to będzie wyglądać z kodowaniem?

W instrukcji żadnej wzmianki o tym, będzie taka potrzeba?

Dlaczego takie badziewie kupujesz? Kup dedykowaną wiązkę z dedykowanym modułem to nie będzie z tym problemów.

Chcę się podpiąć do tematu mam bardzo podobny problem co kolega ale słyszałem że jest możliwość odcięcia tej kostki i wpięcie w moduł can w prawym bocznym schowku w bagażniku?

Tak, można.

Powiedz mi które kable gdzie dokładnie podłączyć mam

7 kabli z tej kostki

Pomarańczowy

CZERWONY

czerwony z czarnym paskiem

Niebieski z czerwonym paskiem

Czarny

Brązowy

Zielony

Masz instrukję z opisem dołączoną do wiązki.

Skąd ja mam wiedzieć co to za zestaw? Jest tyle różnych, i każdy ma swoją instrukcję...

Przepraszam wiązka ecs AU 042 D1 only for audi's with towbar preperation

Może to ci coś podpowie ja trochę zielony jestem w tym temacie myślałem że podłącze tylko kostkę zakoduje i będzie git nie sądziłem że po zdjęciu boczka nie będzie kostki :/ teraz próbuje się jakoś ratować żeby nie wymieniać całej wiazki

Edytowane wczoraj o 03:30 1 dn przez lebdzio

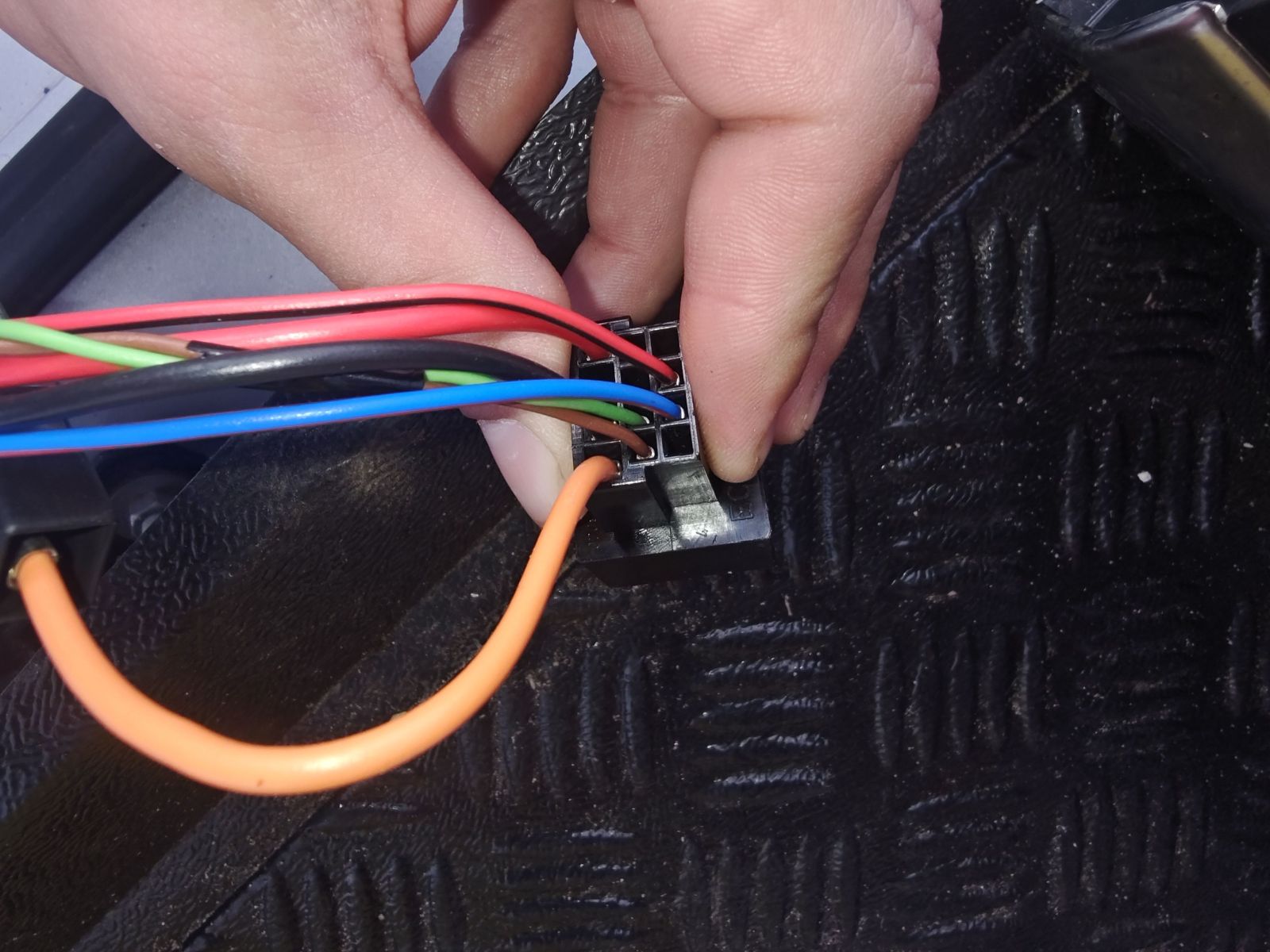

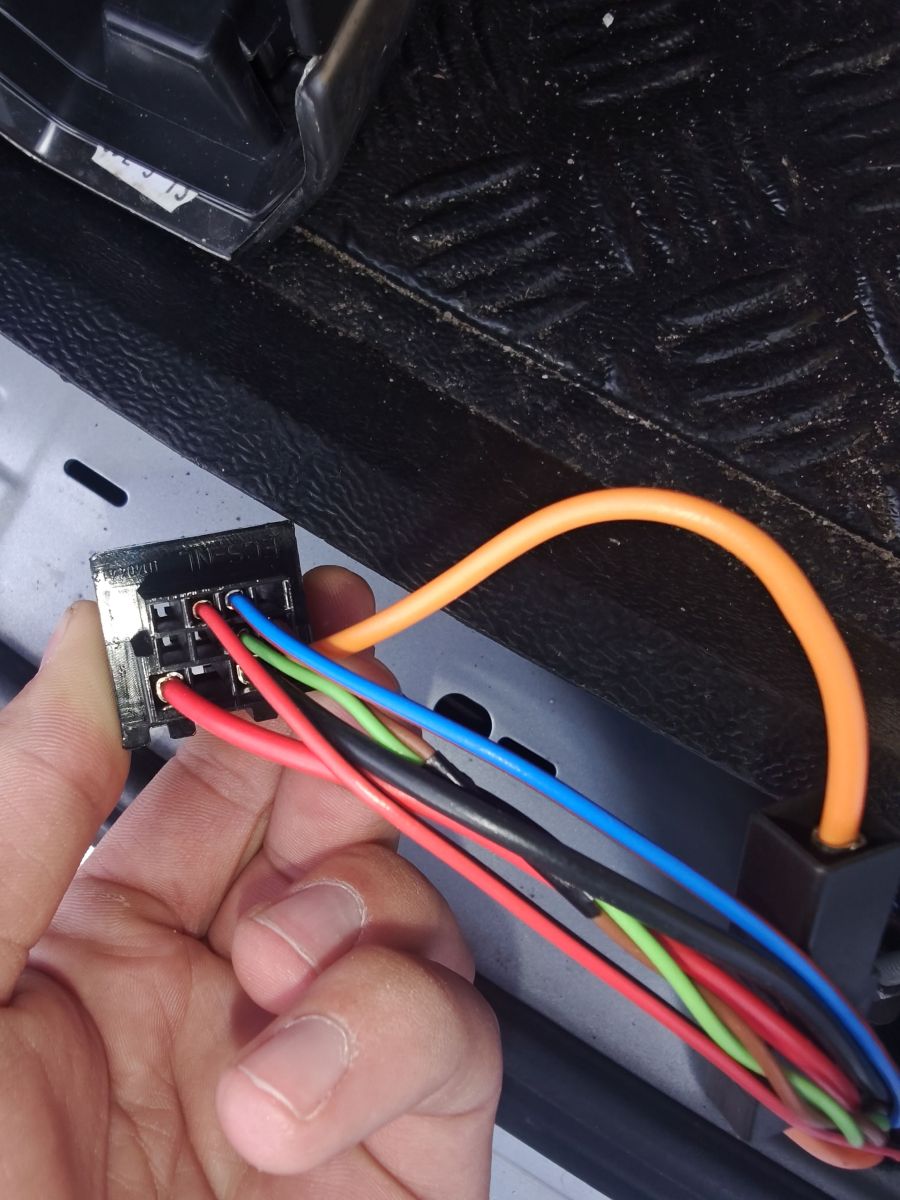

Wstaw proszę jeszcze jedno zdjęcie na krórym widoczne jest w któeym miejscu osadzone są ten brązowy i pomarańczowy. Musisz troczę obrócić wtyczkę.

Edytowane wczoraj o 07:23 1 dn przez Muskel1

Są ze sobą fabrycznie zlaczane czarna taśma internet mi podpowiada że to linia can

Teraz, lebdzio napisał(a):

Są ze sobą fabrycznie zlaczane czarna taśma internet mi podpowiada że to linia can

Brązowy i zielony * a pomarańczowy nwm chyba zasilanie wyżej nad

pomarańczowym kablem jest taka mała czarna kostka

Brązowy to CAN-low, zielony to CAN-high,

Niebiesko-brązowy to sygnał stopu,

Cieńki czerwono-czarny to 12V, plus po stacyjce, czyli zacist 15,

Gruby czerwony to stałe 12V (zacisk 30) z bezpiecznika SF10,

Gruby czarny to stałe 12V (zacisk 30) z bezpiecznika SF11

Gruby pomarańczowy (lub jasno brązowy, zależy od tego jak pada światło), to stałe 12V (zacisk 30) z bezpiecznika SF12.

Godzinę temu, Muskel1 napisał(a):

Brązowy to CAN-low, zielony to CAN-high,

Niebiesko-brązowy to sygnał stopu,

Cieńki czerwono-czarny to 12V, plus po stacyjce, czyli zacist 15,

Gruby czerwony to stałe 12V (zacisk 30) z bezpiecznika SF10,

Gruby czarny to stałe 12V (zacisk 30) z bezpiecznika SF11

Gruby pomarańczowy (lub jasno brązowy, zależy od tego jak pada światło), to stałe 12V (zacisk 30) z bezpiecznika SF12.

Dzięki wielkie zastanawia mnie tylko ten czarny i niebieski z czerwonym paskiem

I cienki czerwono czarny

Bo taki sam cieki czerwono czarny idzie do gniazda 13pin przy haku i jest w tabeli podłączenia pinów opisany jako światło stop ale nie wiem czy to ma jakieś znaczenie

Czarny myślałem że to masa tak samo internet mi mówił ale w sumie już z wiązki idą 4 brązowe z oczkami pod masę to może w tej kostce już nie trzeba robić masy

A niebieski z czerwonym paskiem to nie mam pojęcia czy to stop czy przeciwmgielne czy plus ciężko powiedziec

Napisałem Ci wyżej....

8 godzin temu, Muskel1 napisał(a):

Napisałem Ci wyżej....

Widziałem ale jesteś tego w 100%pewny?

Podałem Ci pinologię oryginalnej czerwonej wtyczki T12d
