Subwoofer BOSE Opis kostki, schemat BOSE

[Radek91]

Cześć,
Szukałem i nie znalazłem interesującej mnie odpowiedzi.
Mam subwoofer bose i chciałabym go podłączyć prosto pod radio przez RCA, ale w kostce nie ma wejścia sygnałowej masy.
Subwoofer ma dwa brązowe kable, dwa czerwone i dwa niebieskie. Są po dwa bo są w subwooferze dwa wzmaki, jeden na głośniki, drugi na suba, ale mniejsza z tym.
Są trzy białe przewody po środku kostki i obok nich trzy czarne.
Pomiary robiłem dawno i wychodzi na to, że

Dwa białe są wyjścia na L+ i P+.
Dwa czarne są wyjścia na L- i P-
Pozostałe dwa to wejście L+ i wejście P+.
Gdzie jest wejście masy sygnału do wzmaka z radia i jak to jest rozwiązane w tym BOSE?

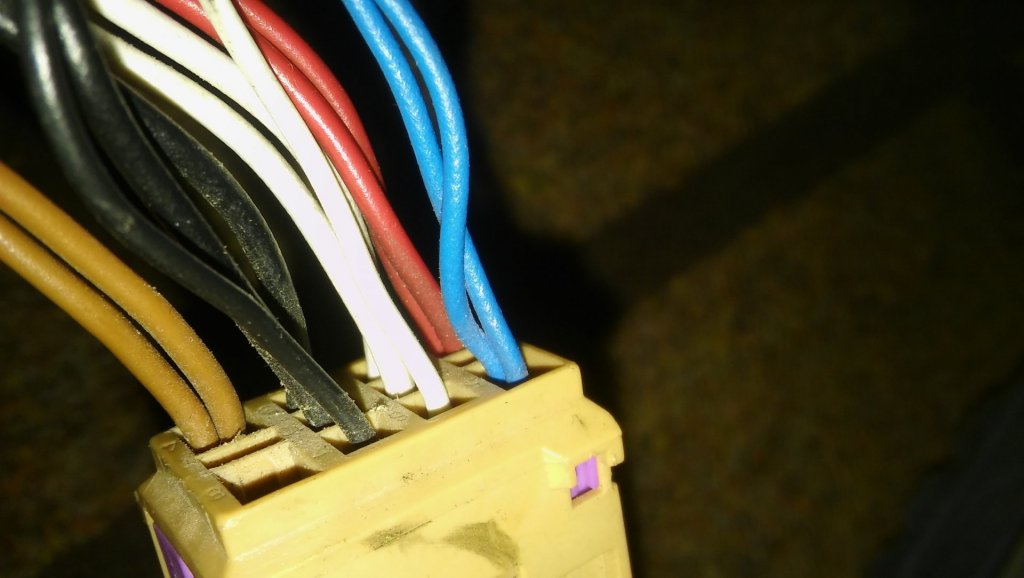

Ktoś mi to wyjaśni? Jak mi się uda, wstawię zdjęcie kostki co wchodzi do subwoofera.

[adamm666]

Mam ten sam problem powiedz mi czy coś znalazłeś? Masz może jakieś opisy kolorów cokolwiek? Pozdrawiam

[Serweroo]

Witam, rozpiska kostek subwoofera dla potomnych na pewno się przyda.



Bose

Kostka Brązowa

1. +12v [30] Akumulator

2. + Głośnika Tył Prawy

3. - Głośnika Tył Prawy

4. Masa [-12v] [31]

5. Wzbudzenie [+12v po włączeniu radia] ( Kostka C1 Radia Pin 6)

6. Wejście Tył Lewy ( Kostka C1 Radia Pin 1)

7. Masa dźwięku (Kostka C1 Radia Pin 3)

8.  Telefon Mute ( Kostka A Radia Pin 2)

9. + Głośnika Tył Lewy

10. - Głośnika Tył Lewy







Kostka Czarna

   1. + Głośnika Przód Lewy

   2.  Wejście Przód Lewy ( Kostka C1 Radia Pin 4)

   3.  Masa dźwięku (Kostka C1 Radia Pin 3)

   4.  + Głośnika Przód Prawy

   5.  – Głośnika Przód Lewy

   6.  Wejście Przód Prawy ( Kostka C1 Radia Pin 5)

   7.  Masa dźwięku (Kostka C1 Radia Pin 3)

   8.  – Głośnika Przód Prawy

   9. Wejście Tył Prawy ( Kostka C1 Radia Pin 2)

   10.  Masa dźwięku (Kostka C1 Radia Pin 3)



Nokia

Kostka Czerwona

1. +12v [30] Akumulator

2. + Głośnika Tył Prawy

3. - Głośnika Tył Prawy

4. Masa [-12v] [31]

5. Wzbudzenie [+12v po włączeniu radia] ( Kostka C1 Radia Pin 6)

6. Wejście Tył Lewy ( Kostka C1 Radia Pin 1)

7. Wejście Tył Prawy ( Kostka C1 Radia Pin 2)

8. Masa dźwięku (Kostka C1 Radia Pin 3)

9. + Głośnika Tył Lewy

10. - Głośnika Tył Lewy











Edytowane 6 Lipca 2019 przez Serweroo
