Podłączenie na nowo kostek radia

[Bolek420 0]

Nie wiem jak się odnieść do tych schematów

[Muskel1 1332]

No to sa schematy instalacji. Tak wszystkie schematy instalacji w autach wyglądają. Innych nie ma.

Problem w tym, że ja mam tylko po niemiecku. Może któryś z chłopaków wrzuci w polskiej wersji.

[Bolek420 0]

Ale ja nie widze tu trzech kostek do których idą kable, kolory nie problem gorzej z zrozumieniem :/

[Muskel1 1332]

Po prawej stronie jes legenda na schematach.

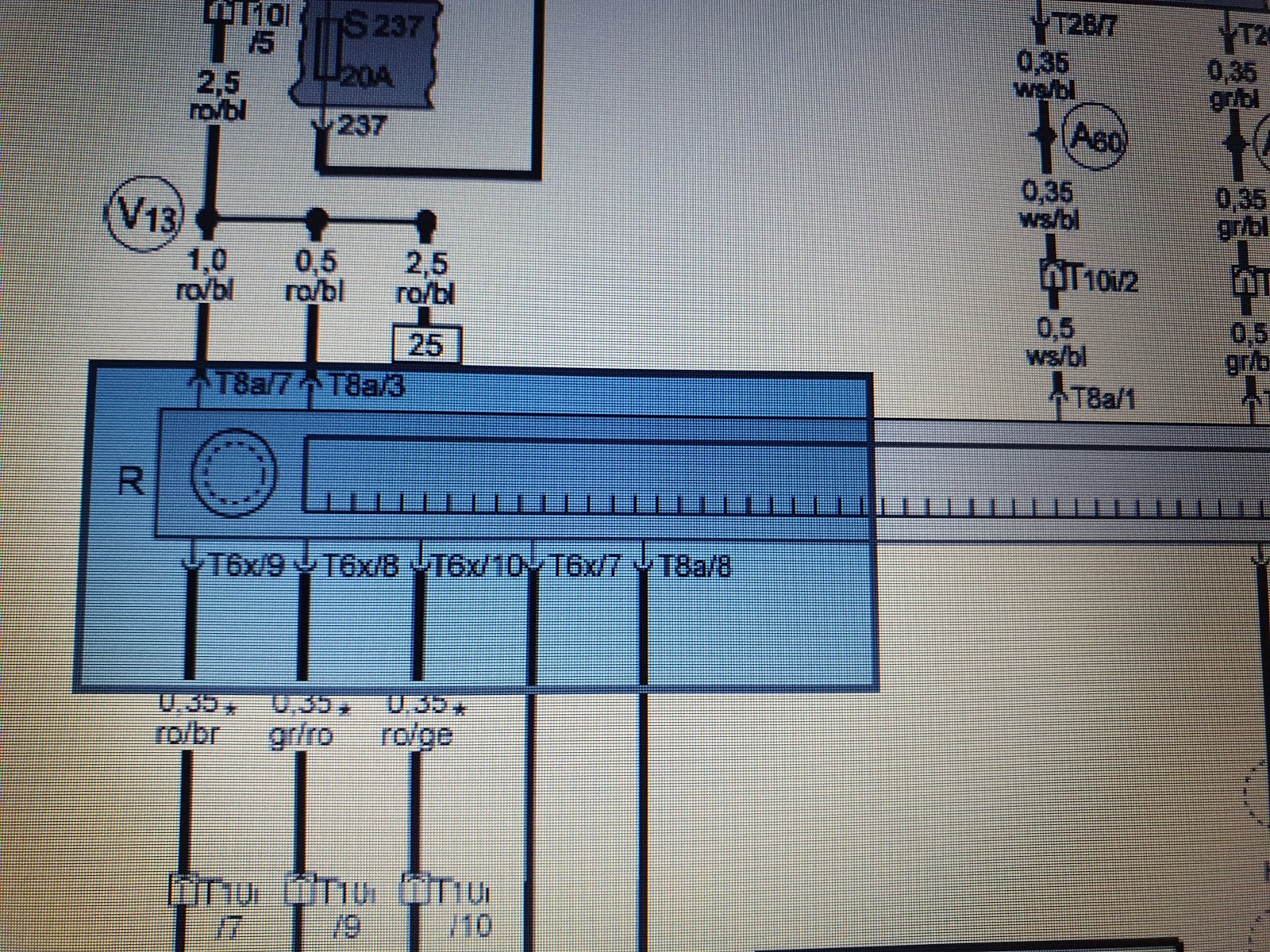

Na schemacie masz taką listwę oznaczoną ja ko R = Radio

Z tego wychodzą kable na różne kostki. Kostki sa też po prawej stronie w legendzie opisane. Weźmy jeden przykład ten ze zdjęcia poniżej.

T6x jest to kostka sześciopinowa zielona przy radiu (do tego trzeba wiedzieç, że kostka zielona, żółta i niebieska to sa mini-iso, czyli te mał które siedzą powyżej tych ośmiopinowych brązowej i czarnej w standardzie iso)

Czyli na zdjeciu poniżej z radia R wychodzã do tej zielonej kostki T6x 4 kable. Pierwszy od lewej czerwono-brązowy 0,35mm² na pin 9 kostki T6x/9 - pin na który idzie kabel jest po skośnej kresce oznaczony czyli w tym przypadku 9

Nastepny czyli drugi od lewej to szaro-czerwony 0,35mm² idzie też do tej samej zielonej kostki T6x na pin nr 8 czyli T6x/8

Mam nadzieje że zrozumiale wytłumaczyłem

[Bolek420 0]

Radio Delta, system bose, dostałem info o wyposażeniu z vin

[Muskel1 1332]

No to już wiadomo. Najlepiej teraz jakiegos klubowicza poszukać z tym radiem i Bose na pokładzie i poprosić żeby wyciągnął radio u siebie i zrobił dokładne zdjęcia kostek.

[Bolek420 0]

No i to najgorsze, byłem u dobrego elektryka mówił że wystarczy że mu ori kostki dam on to polutuje i git, mały koszt, ale nie wiem czy wie że kolory się nie będą zgadzać bo o to nie pytał.

[Muskel1 1332]

Daj mu te schematy odemnie albo poszukaj kogoś w forum tak jak pisałem. Bez schemató albo zdjęć kostki nie da rady bo masz Bose

Edytowane 4 Sierpnia 2020 przez Muskel1

[Muskel1 1332]

Zmieniarka CD też była oryginalnie wiec może jeszcze kable tam pozostały.

[Marianset 0]

Audi A4B6 Avant 2002

Panowie dorzuce sie z zapytaniem ...
Kupilem Auto z nie dzialajacymi tylnymi glosnikami Radio Pioniera.

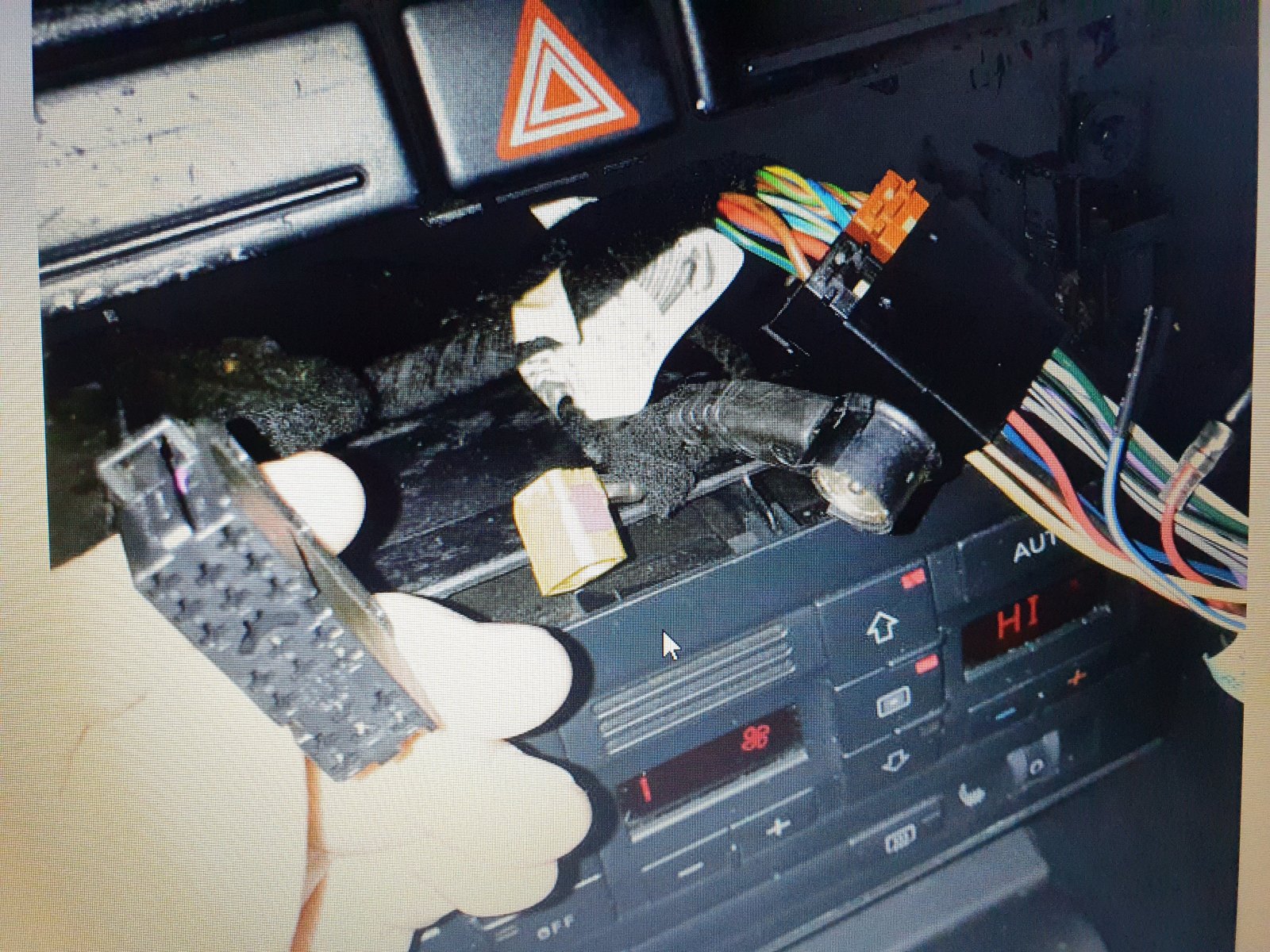

Po wyjeciu radia widze jednej wtyczki brak -ucieta  a kable chulaj dusza..
Pytanie jak ona wygladala i ktory pin gdzie siedzial ? chce dokupic adapter aby to ruszylo i wszystko zagralo.

Gosc ze sklepu z adapterami podeslal screen tego zoltego mini ISO ze niby to mi brakuje ale ni jak nie pasuje mi to . u mnie 7 kabli a tu 6, poza tym gdze to wpiac potem .

Edytowane 11 Sierpnia 2020 przez Marianset

[Muskel1 1332]

Nawet jak założysz tu oryginalną wtyczkę nie ruszy to z tym radiem. Te kostki sa przeznaczone do podłączenia pod oryginalne radio które tam siedziało. Tylko wtedy bedzzie tył grał. Do nie oryginalnego radia sa specjalne adaptery.

[Marianset 0]

taki wlasnie adapter chce kupic ale mniemam ze adapter jest pod oryginalne kosci , a tej u mnie nie ma wiec musze ja dokupic aby mi pasowala do adaptera .

Zamowilem juz ten adapter :

Audi A3 A4 A6 A8 TT tylne głośniki NAJLEPSZY m001 7681835527 - Sklep internetowy AGD, RTV, telefony, laptopy - Allegro.pl

ALLEGRO.PL

---

Kup teraz na Allegro za 39,99 zł - Audi A3 A4 A6 A8 TT tylne głośniki NAJLEPSZY m001 (7681835527). Allegro.pl - Radość zakupów i bezpieczeństwo dzięki Programowi Ochrony Kupujących!

i separator antenowy ..


Nie wiem jak ta wtyczka wyglada zeby nawet szukac schematu

[Muskel1 1332]

Tylko te 2 kostki tam wyglądają? Jak sa jeszcze jakieś inne wstaw je tu

[Marianset 0]

Plus standardowe gniazdo anteny.

Wiecej niby nei widzialem , ale reki nie dam uciac. Jutro jeszcze raz zerkne ..

[Muskel1 1332]

Wygląda jakby to brakowało tej 20to pinowej.



[Marianset 0]

To nie moje zdjecie . jedynie znalezione w necie ...
Bralem pod uwage ta szeroka wtyczke ale kolory kabli sie nie zgadzaja  bo tu widze jakis czerwony . a u mnie sa :

dwa brazowe
dwa biale

pomaranczowy i zielony

Edytowane 11 Sierpnia 2020 przez Marianset

[Muskel1 1332]

Nie zgadzają sie bo te dwie kostki obok sa iso a u Ciebie mini-iso. Inna wiązka

[Marianset 0]

Czyli co mozliwe ze gdzies tam jest jeszcze inny peczek kabli do znalezienia ?

[Muskel1 1332]

Nie, ten co masz. To zdjecie które wrzuciłeś jest inna wiązka

[Muskel1 1332]

Chwileczkę. Wypnij te kostki u siebie i wrzuć tu zdjecie. To sa 2 kostki iso czarna i brązowa?
