Podłączenie na nowo kostek radia

[Marianset 0]

To jest moja ..

[Muskel1 1332]

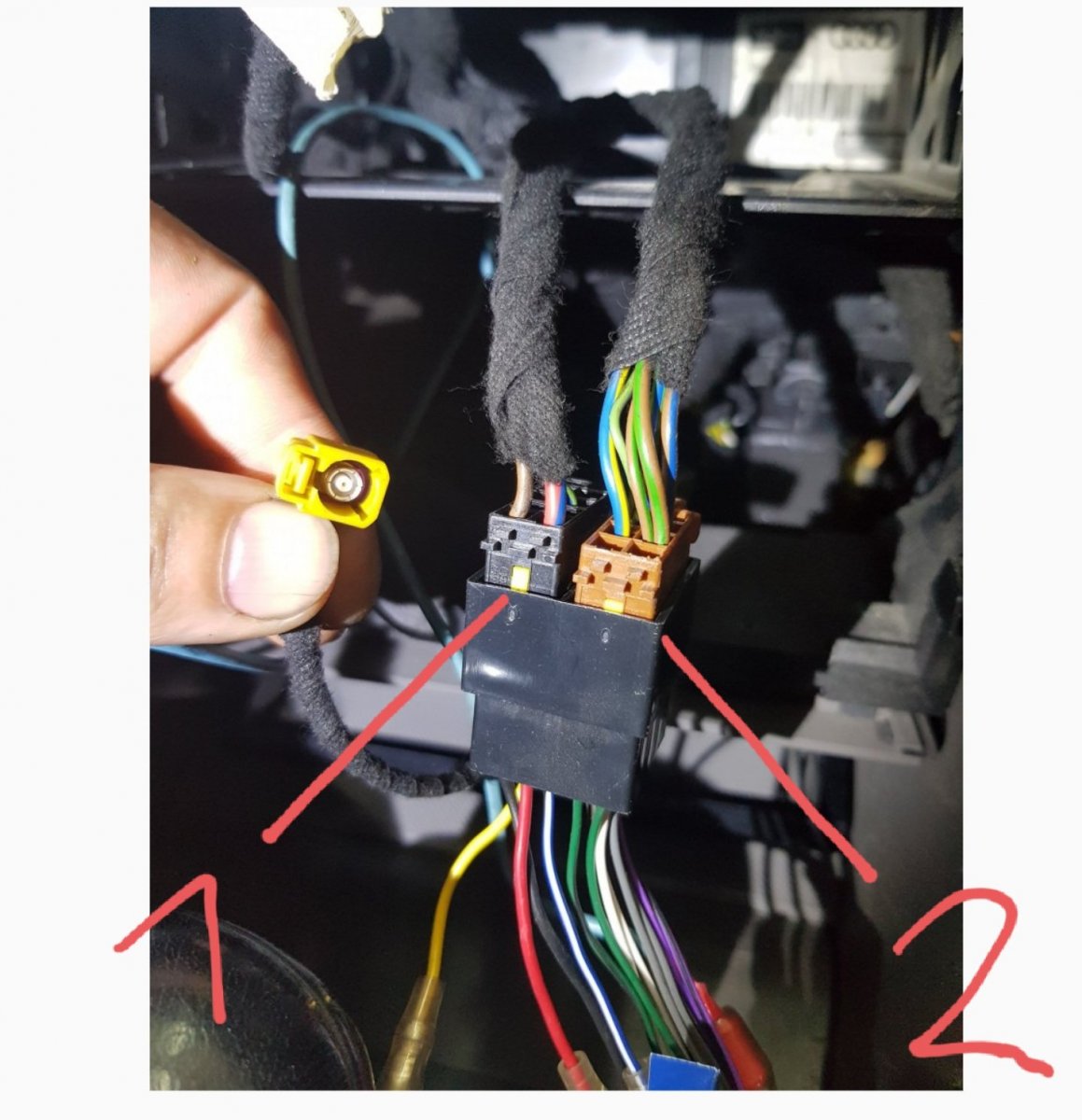

No dobra ale te kostki czarna (1) i brązowa (2) to sa kostki w standardzie iso te 8mio pinowe tak? Dobrze widze?

Edytowane 11 Sierpnia 2020 przez Muskel1

[Marianset 0]

dokadnie

[Muskel1 1332]

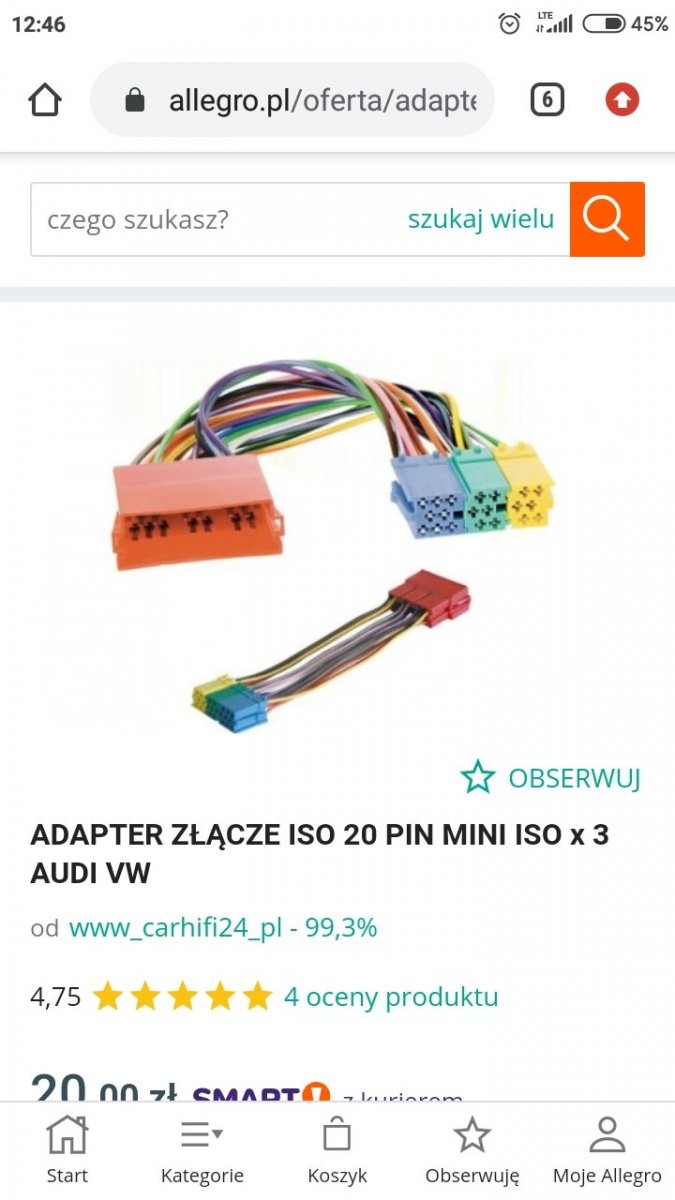

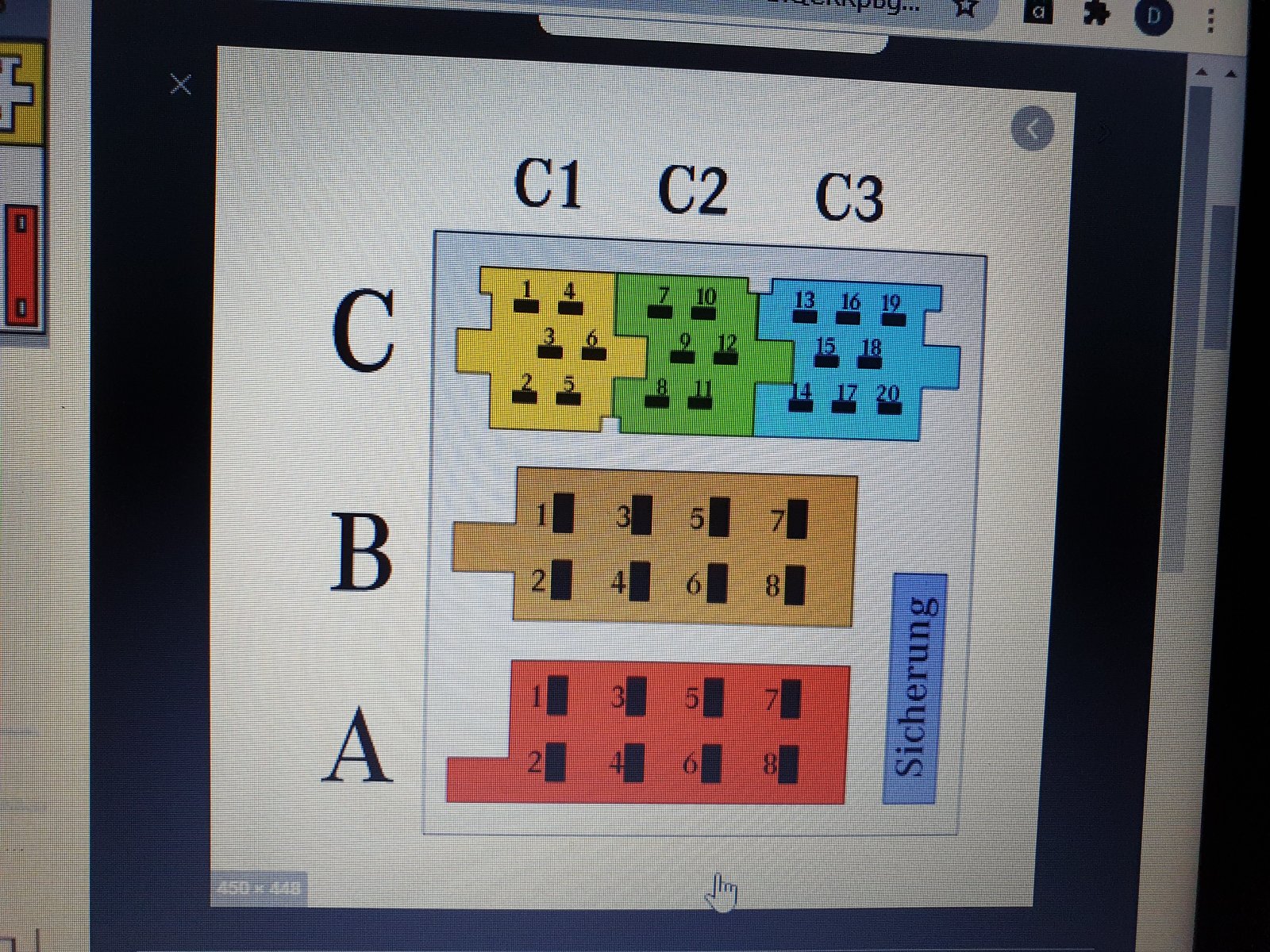

Ok. Ta 20 pinowa składa się z 3 mini-iso w różnych kolorach. C1 C2 C3. Źółty, zielony i niebieski. Audi dało jedną długą czarną i tej Ci brakuje.

Edytowane 11 Sierpnia 2020 przez Muskel1

[Muskel1 1332]

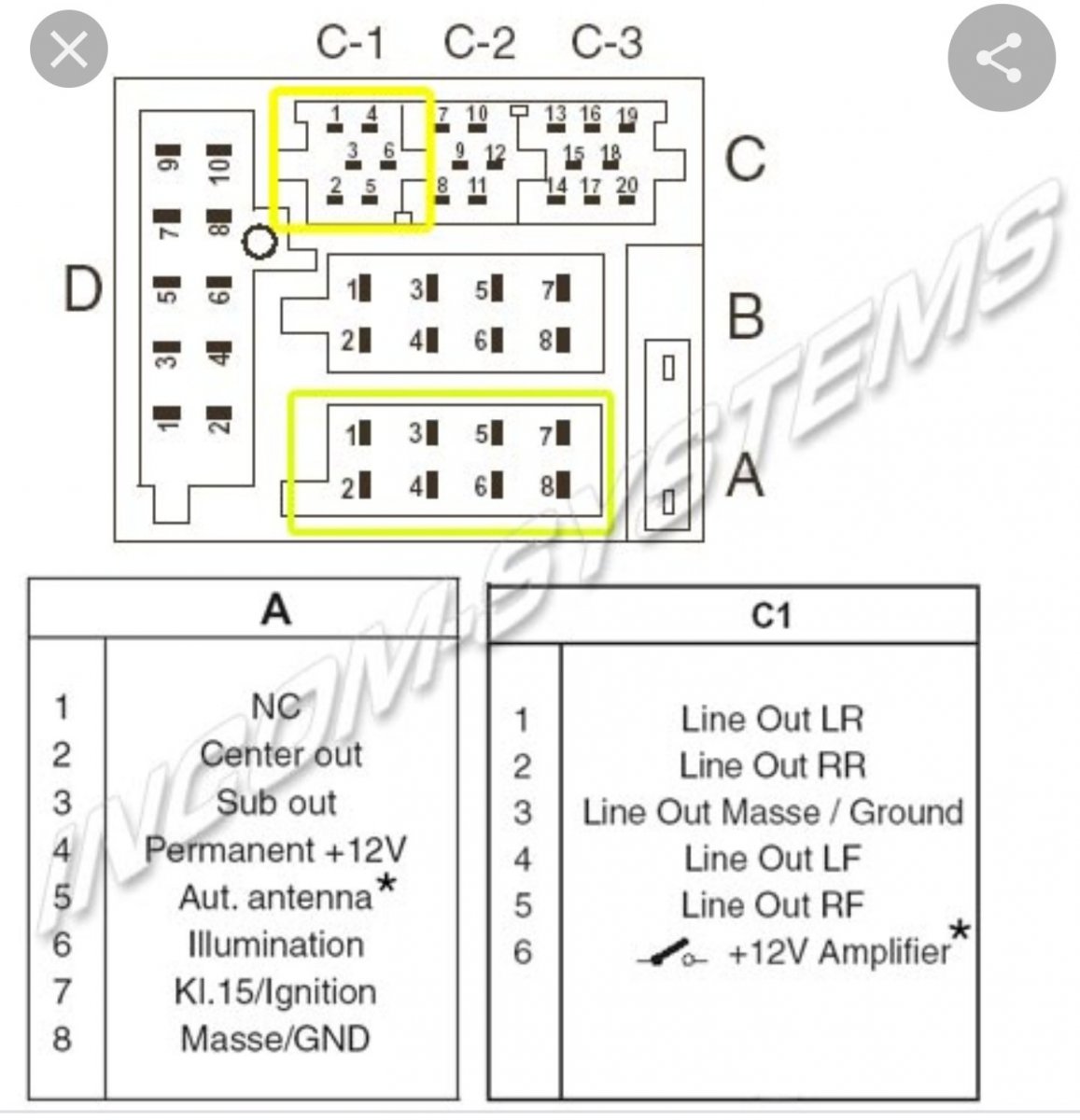

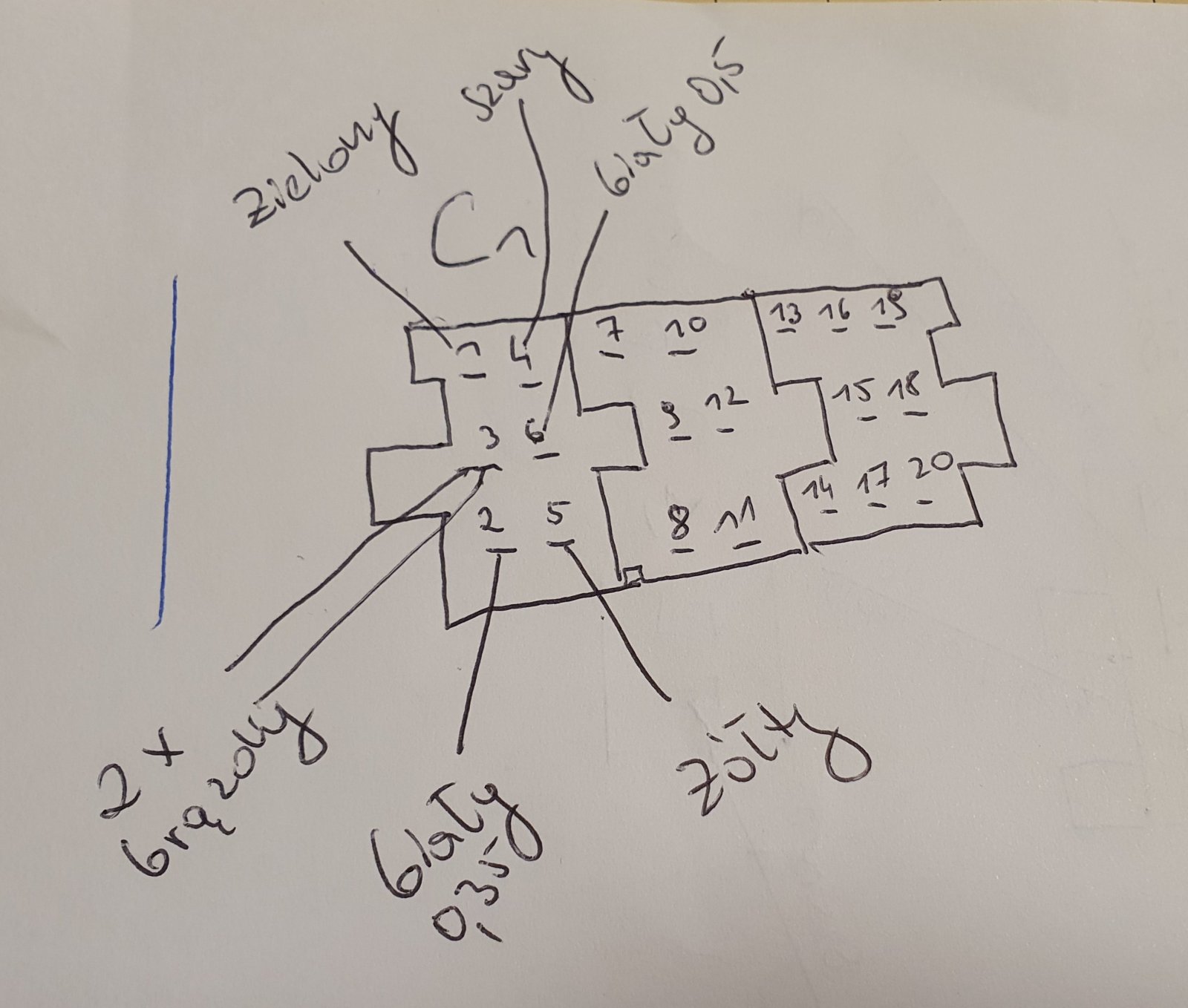

To jest żółta wtyczka której brakuje. Tu masz rozpiskę. Jest 2 razy prązowy on idzie na pin 3 i masz dwa różnego przekroju białe. Jeden 0,35 iczie na pin2 a ten biały 0,5 idzie na pin 6

Edytowane 11 Sierpnia 2020 przez Muskel1

[Marianset 0]

Dzięki.. Jutro zerkne jak bede grzebać... Czyli ta żółta 6cio pinowka co mi sprzedawca polecal to jaby ta?

[Muskel1 1332]

Tak. Zmylił mnie kolor w schemacie jak patrzyłem na rozpiskę bo tam wszędzie tylko 20to pinowa czarna pisze

Edytowane 11 Sierpnia 2020 przez Muskel1

[Bolek420 0]

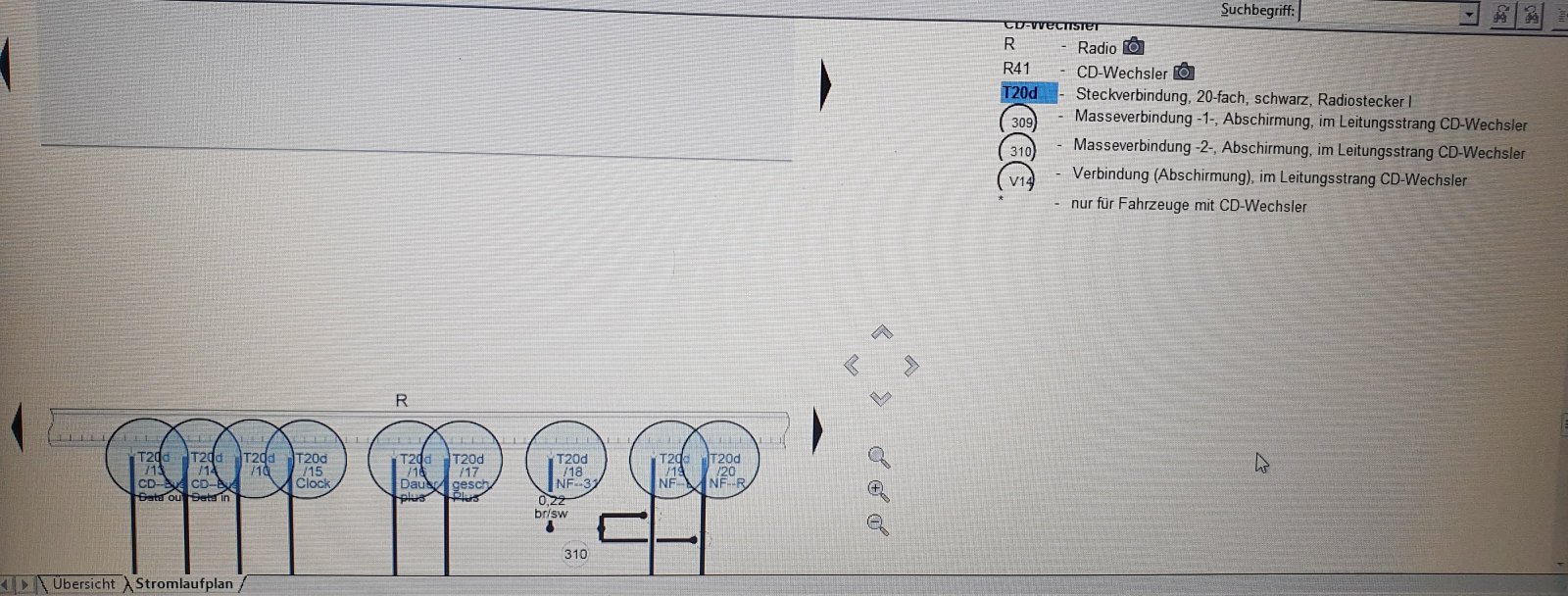

Wlasnie przed chwilą siadłem do schematu zacząłem go czytac i wynika z niego że nie mam też tej kostki 20pinowej bo była taka w radiu Delta, i pytanie czy można kupić w sklepie kostkę ta 20pin? Podejrzewam że u mnie była czarna duża





Edit: wystarczy taka kostka i uciąć z niej męska część i zlutować kable wd schematu?

Edytowane 16 Sierpnia 2020 przez Bolek420

[Muskel1 1332]

Nie musisz tej czarnej. To sa 3 które łączą się w jedną. 3 przędzej kupisz jako cały komplet

Edytowane 16 Sierpnia 2020 przez Muskel1

[Bolek420 0]

Czyli to będzie ok?

[Muskel1 1332]

Tak.

[Bolek420 0]

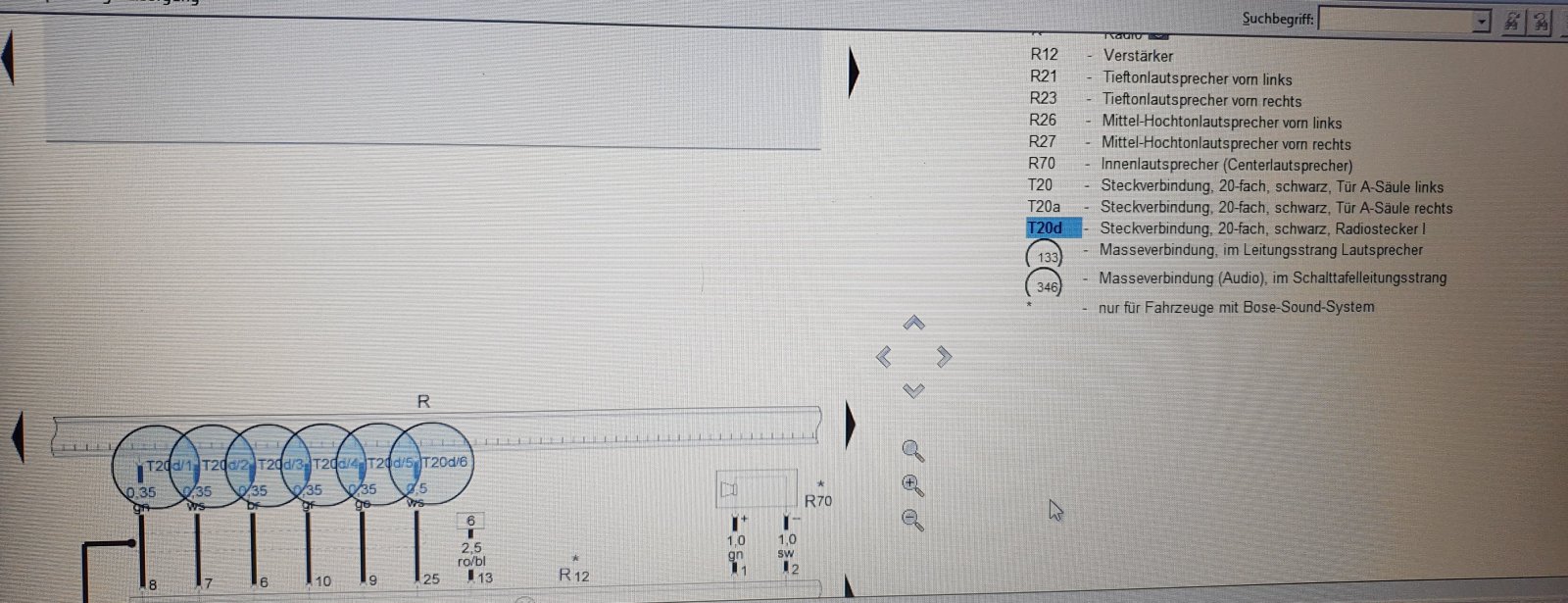

Nie mogę znaleźć na tych schematach kostki od sygnału głośników czyli drugiej kostki czarnej, jest opisane tylko do ISO i tej zasilającej czarnej

[Muskel1 1332]

Bose nie idzie z radia na głośniki tylko ze wzmacniacza. Ty masz Bose u siebie.

[Bolek420 0]

Wiem ale sygnał musi gdzieś iść, idzie w żółtej ISO?

[Muskel1 1332]

Tak żółta kostka C1. Patrz tu

[Bolek420 0]

Wszystko jest jasne, szukać kostki podpiąć i ma grać, dam znać jakie efekty

[Muskel1 1332]

Działaj

[Marianset 0]

W dniu 11.08.2020 o 23:48, Muskel1 napisał:

To jest żółta wtyczka której brakuje. Tu masz rozpiskę. Jest 2 razy prązowy on idzie na pin 3 i masz dwa różnego przekroju białe. Jeden 0,35 iczie na pin2 a ten biały 0,5 idzie na pin 6

Bogatszy juz o okablowanie które dopiero do mnie doszło po wpinałem wedle twojego zdjęcia. Czy te kable pomarańcz-fiolet oraz pomarańcz - brąz beda mi do czegoś potrzebne? Bo na zdjeciu tez widać ze w tej sklepowej kostce tylko 4 gniazda beda używane.

Dodatkowe pytanie separator Antenowy ma ten niebieski kabelk.. Z czym go sie je? Podłącza, żeni?

[Marianset 0]

Tego Pioniera podpinam.. Obecnie oczywiscie wszystko grało nanprzednich głośnikach. Jedyne co rzuca mi sie w oczy to ze + pp zapłonie jest kradziony z klimatronika.

[Muskel1 1332]

Te dwa kabelki ( pomarańcz-fiolet oraz pomarańcz - brąz) nie wiem w tej chwili jaką mają funkcję bo nie mam teraz przed sobą schematu ale do grania raczej nie beda potrzebne. Separator podpinasz pod niebieski kabel z radia Pioneer opisany jako ANT albo REM ( Remote) czyli +12V po załączeniu radia.

Edytowane 26 Sierpnia 2020 przez Muskel1
