Prośba o schemat elektryczny zasilania 12V z czujników n249 i n80 1.8 t Bex.

[Faraon221]

Witam. Proszę o schemat elektryczny zasilania 12V do zaworków n249 i n80 do audi A4 b6 1.8t 190 KM bex. Na 1 pinie wtyczek tych zaworkow mam 0V. Potrzebuję info z jakiego przekaźnika jest poprowadzone zasilanie. Na zaworu n75 ma na 1 pinie 12V a na tych dwóch jest 0. Nie wiem czy wszystkie 3 są podpięte pod jeden przekaźnik. Dziękuję z góry za jakieś info.

[DarekS4]

[Fazii]

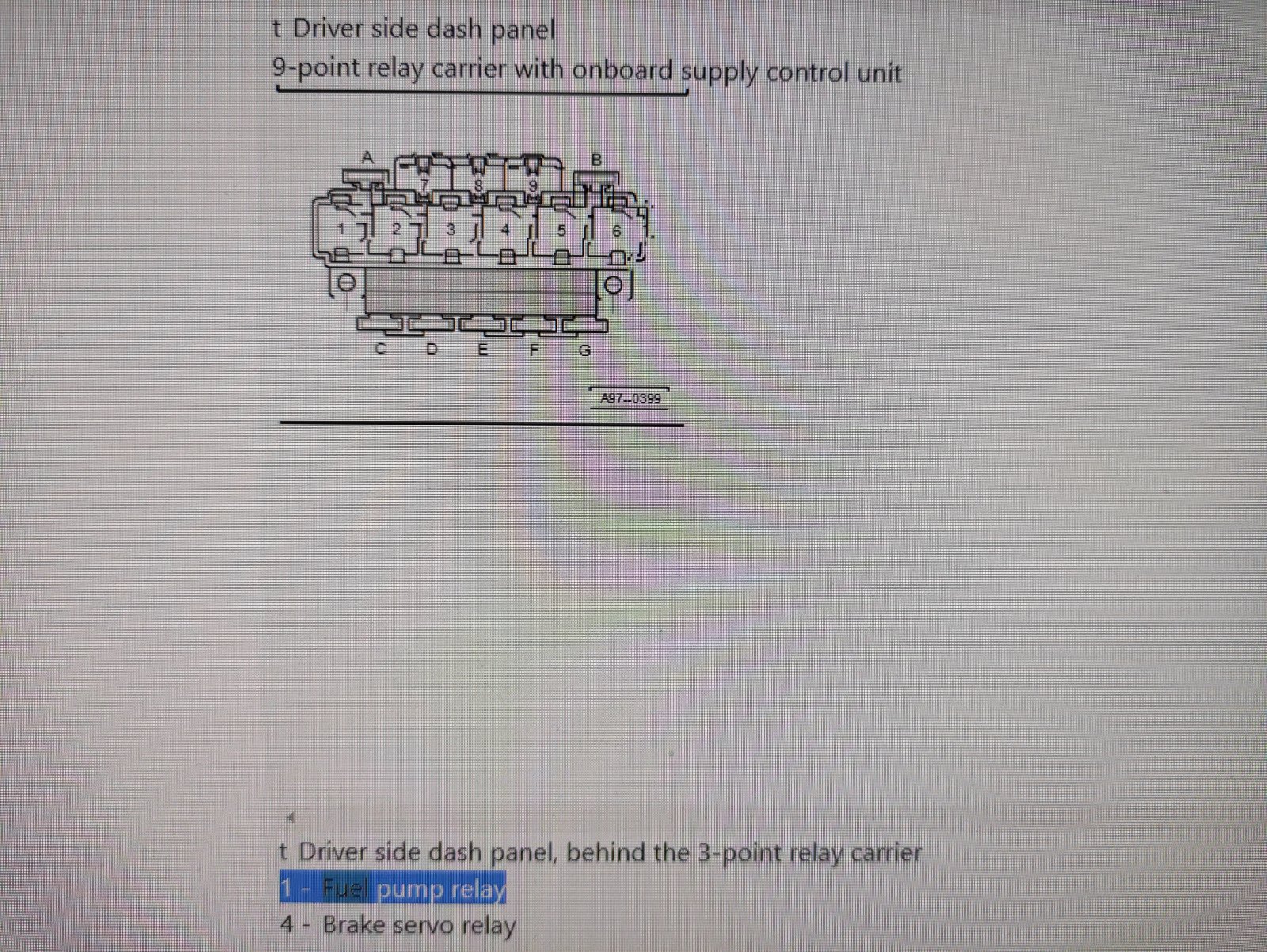

N249 i n80 zasilane są z bezpiecznika 34, zasilanie na bezpiecznik idzie po przekaźniku j17.

N75 zasilane jest z bezpiecznika 43, zasilanie na bezpiecznik idzie po stacyjce.

Edytowane 29 Czerwca 2021 przez Fazii

[Faraon221]

Wielkie dzięki Panowie. Przyszły takie czasy, że auta trzeba naprawiać samemu. Jak powiedziałem mechanikowi, że coś jest nie tak z zasilaniem tych zaworów to patrzył na mnie jakbym się k.... A z Marsa urwał - dramat.

[Fazii]

A sprawdzałeś je na zapłonie czy na odpalonym?

Vag jakieś błędy wali? Ogólnie to w czym problem?



[Faraon221]

Sprawdzalem na zapłonie. Na n 75  na 1 pierwszym pinie  mam 12 V a na 2 pinie 3,5 V. Sprawdzałem napięcia na pozostałych zaworkach, poniewaz wyskakuje mi błąd systemu EVAP związany z niewłaściwym przeplywem. Dodatkowo śmierdzi paliwem, co czuć zwlaszcza na postoju i upalne dni. Ponadto moje maksymalne doladowanie to 0,2 bara. Dlatego zacząłem od sprawdzenia zasilania tych zaworków. Wydaje mi się, że skoro zasilanie jest od tego samego przekaźnika, to raczej 12 V powinno być na każdym, bo na 2 pinie wszystkie są sterowane masa.

Edytowane 1 Lipca 2021 przez Faraon221

[Faraon221]

Zgodnie z otrzymanym schematem od. Kolegi DarekS4 widać, że plus po stacyjce idzie do pompy paliwa, wszystkie zaworki i wtryskiwacze. Więc logicznie myśląc skoro 12 V pojawia się na 1 pinie n75, to. analogicznie takie samo napięcie powinno być na n249 i N80.

Edytowane 1 Lipca 2021 przez Faraon221

[Faraon221]

Pojawia mi się taki błąd.

16825 -Zawór oparów EVAP - nieprawidłowy przepływ (incorrect flow detected).

[Fazii]

5 godzin temu, Faraon221 napisał:

Więc logicznie myśląc skoro 12 V pojawia się na 1 pinie n75, to. analogicznie takie samo napięcie powinno być na n249 i N80.

Pisałem wyżej, że n75 jest zasilane po zapłonie a pozostałe w momencie gdy załączony jest przekaźnik j17 (między innymi zasilający pompę paliwa).

Poniżej schemat z Elsy

BEX.pdf

5 godzin temu, Faraon221 napisał:

Zgodnie z otrzymanym schematem od. Kolegi DarekS4 widać, że plus po stacyjce idzie do pompy paliwa, wszystkie zaworki i wtryskiwacze

Nie pokrywa się to z elsą
