Doposażenie fotochromatycznych wkładów lusterek zewnętrznych w A4 B9

[Muskel1]

Zabraniam wykorzystywania moich zdjęć lub opisów w celach komercyjnych, publikacyjnych oraz dystrybucyjnych na innych stronach czy portalach internetowych i aukcyjnych.





Osoby posiadające B9 fabrycznie wyposażone w elektrycznie składane lusterka oraz fotochromatyczne lusterko wsteczne, mogą bardzo łatwo doposażyć swoje auto w zewnętrzne lusterka fotochromatyczne, gdyż wiązki i wtyczki są już przygotowane i znajdują się w obudowach lusterek. Wystarczy tylko podmienić wkłady na fotochromatyczne i je zakodować.

Dodam, że opisanie tego tematu zajęło mi 3 x więcej czasu niż samo doposażenie.



Wymagane części to:

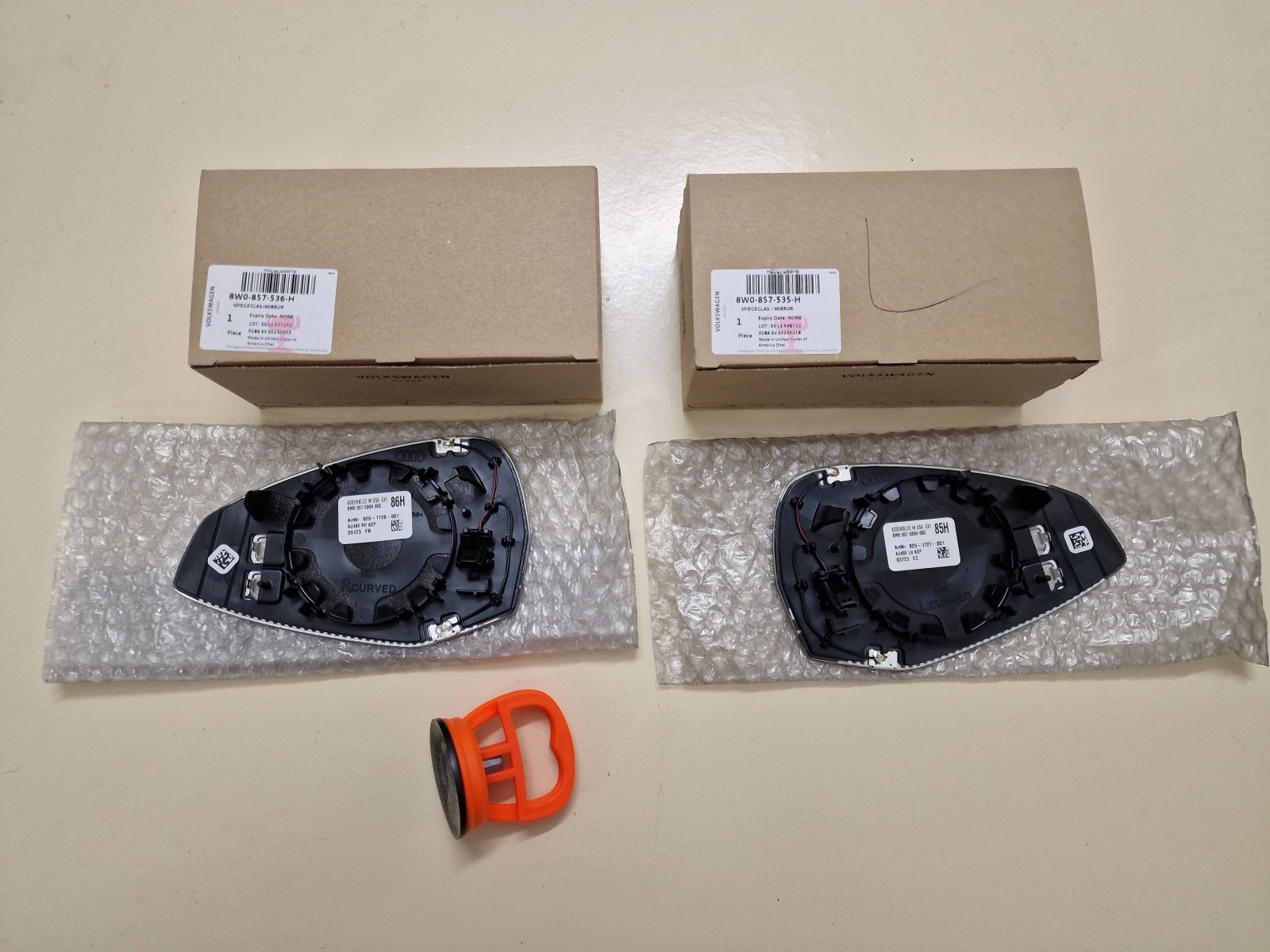

8W0857535H - wkład lewy podgrzewany fotochromatyczny

8W0857536H - wkład prawy podgrzewany fotochromatyczny

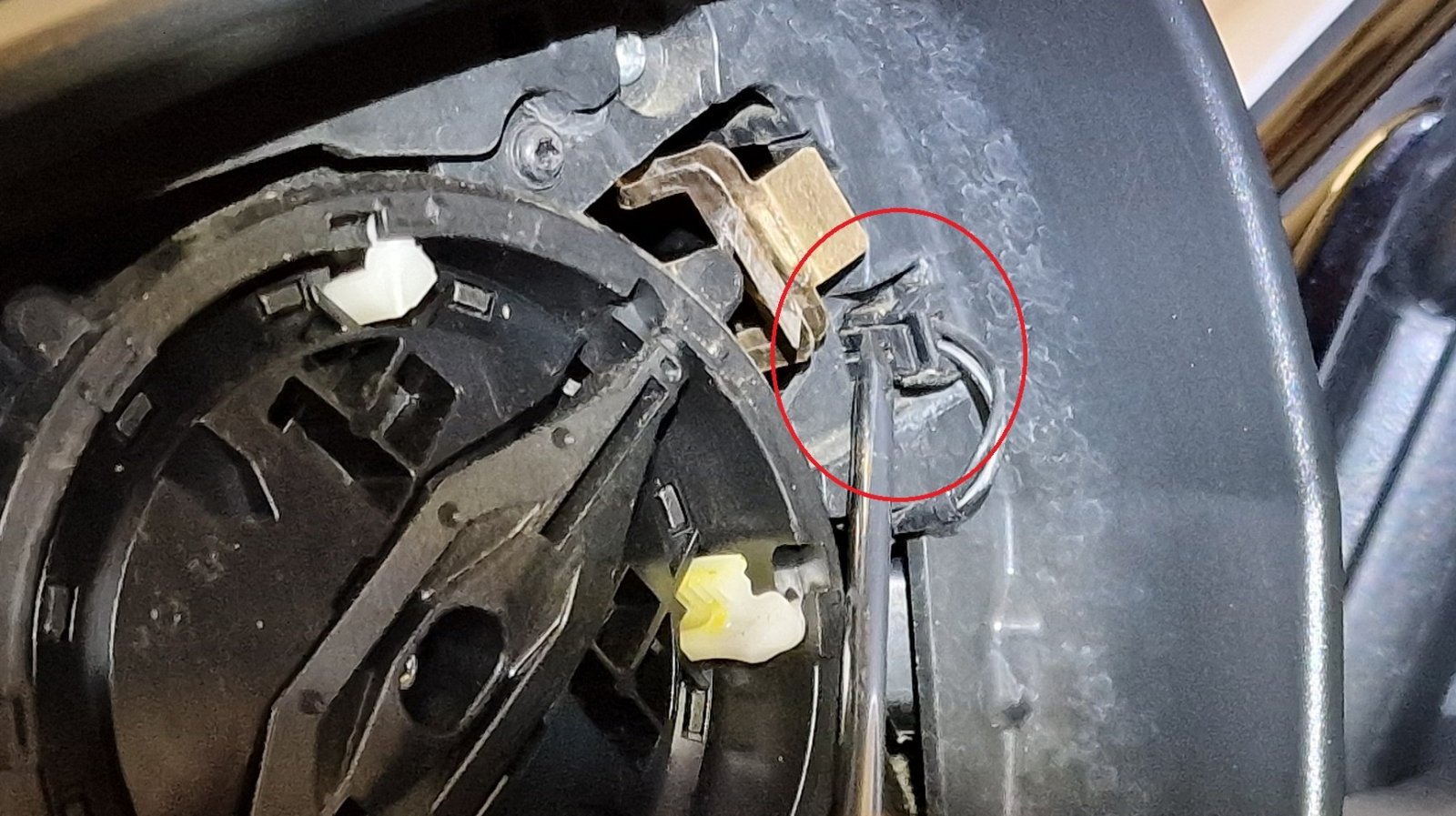

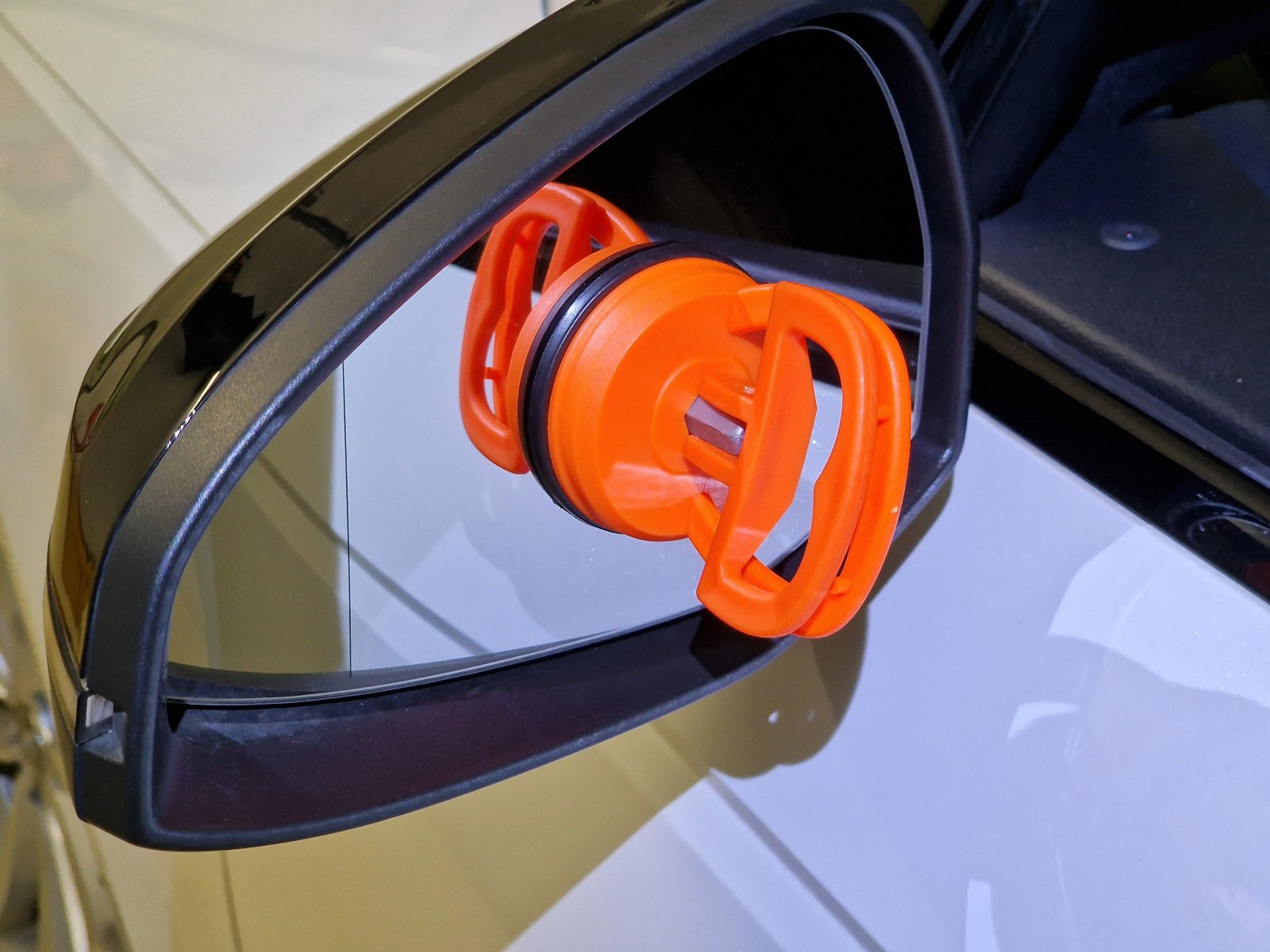

Demontujemy stare wkłady, do tego celu dobrze jest użyć przyssawki, ale bez niej też da radę, wystarczy ustawić lusterko w max. dolnej zewnętrznej pozycji, wsunąć palec w powstałą na górnej karawędzi wkładu szczelinę między obudową lusterka a wkładem, i podważyć wkład pchając go od tyłu.

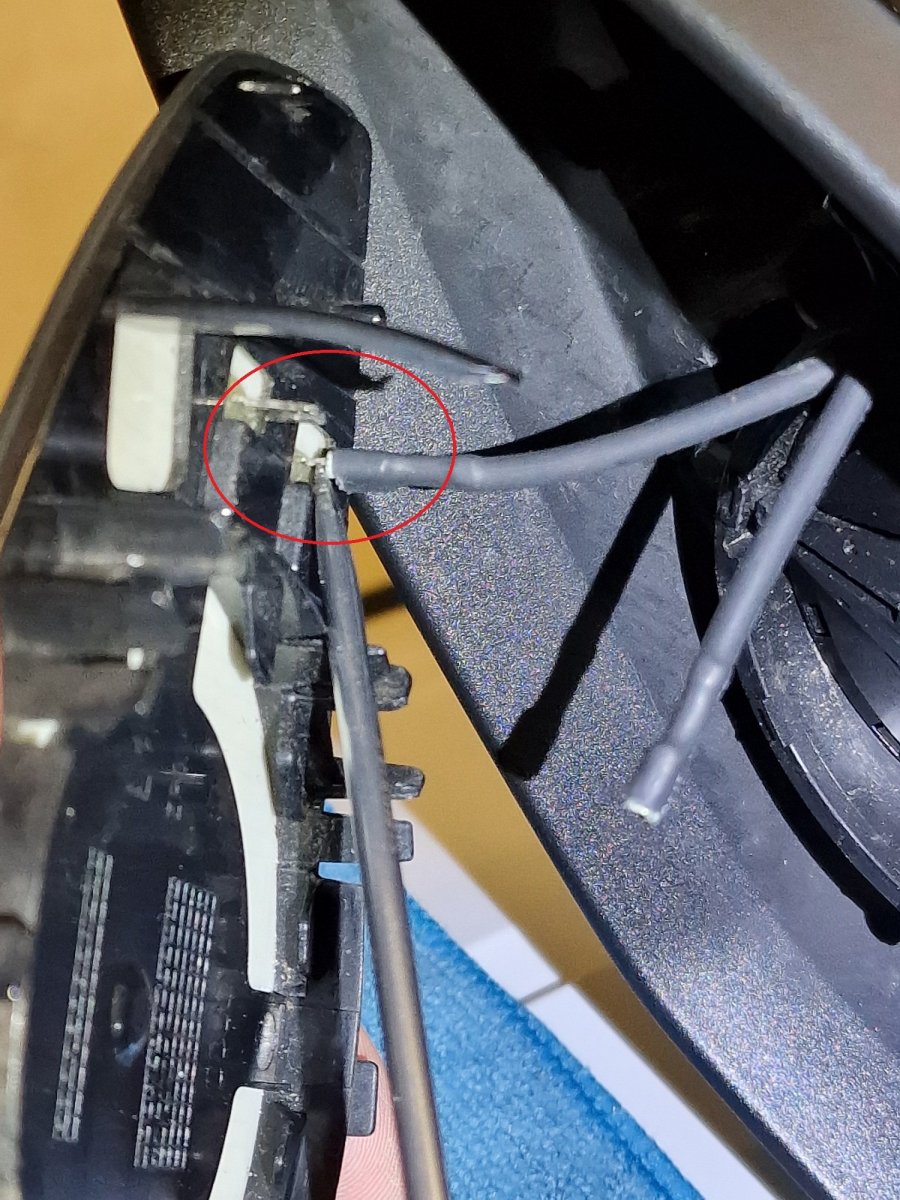

Wypinamy przewody od ogrzewania.

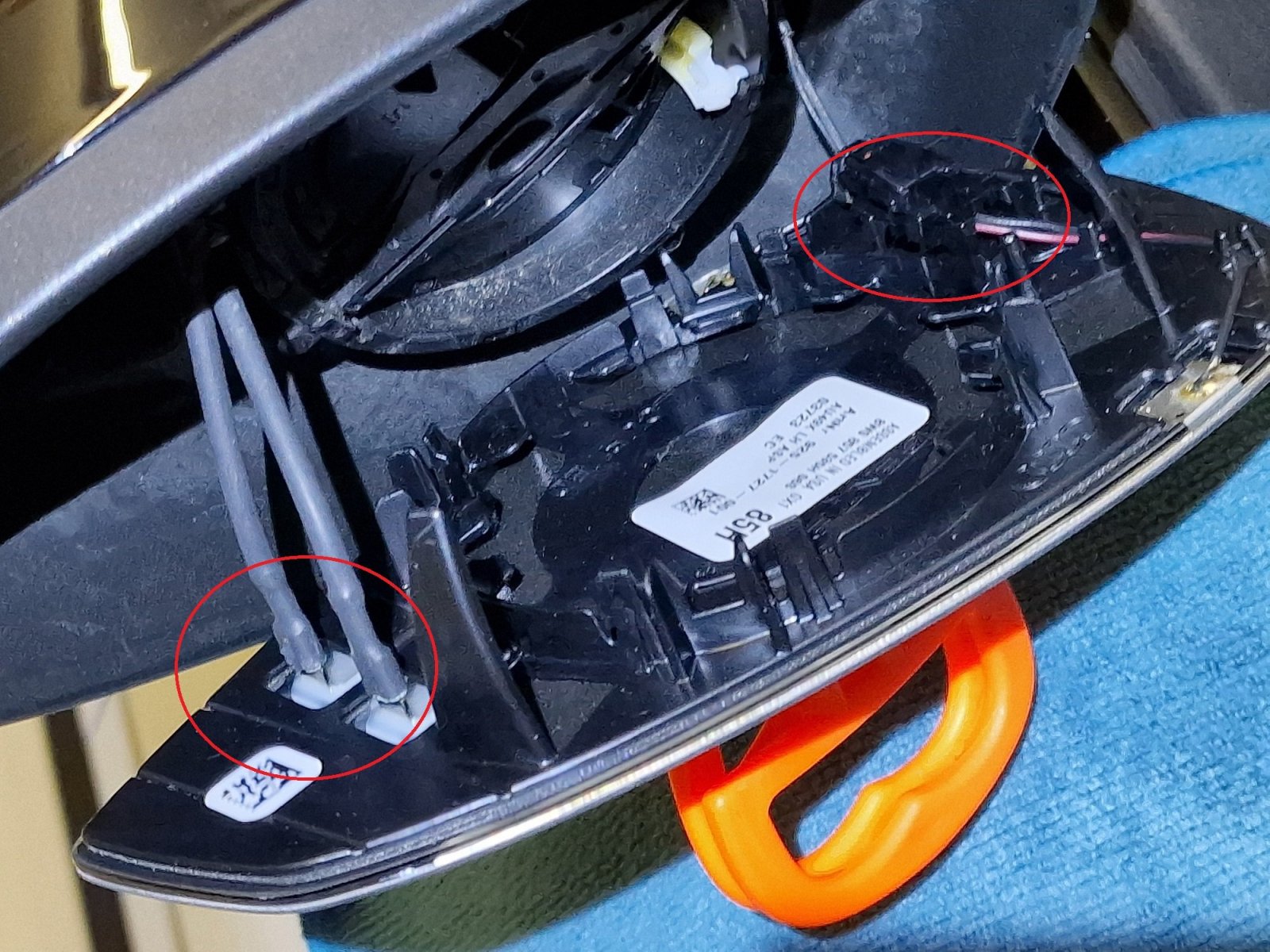

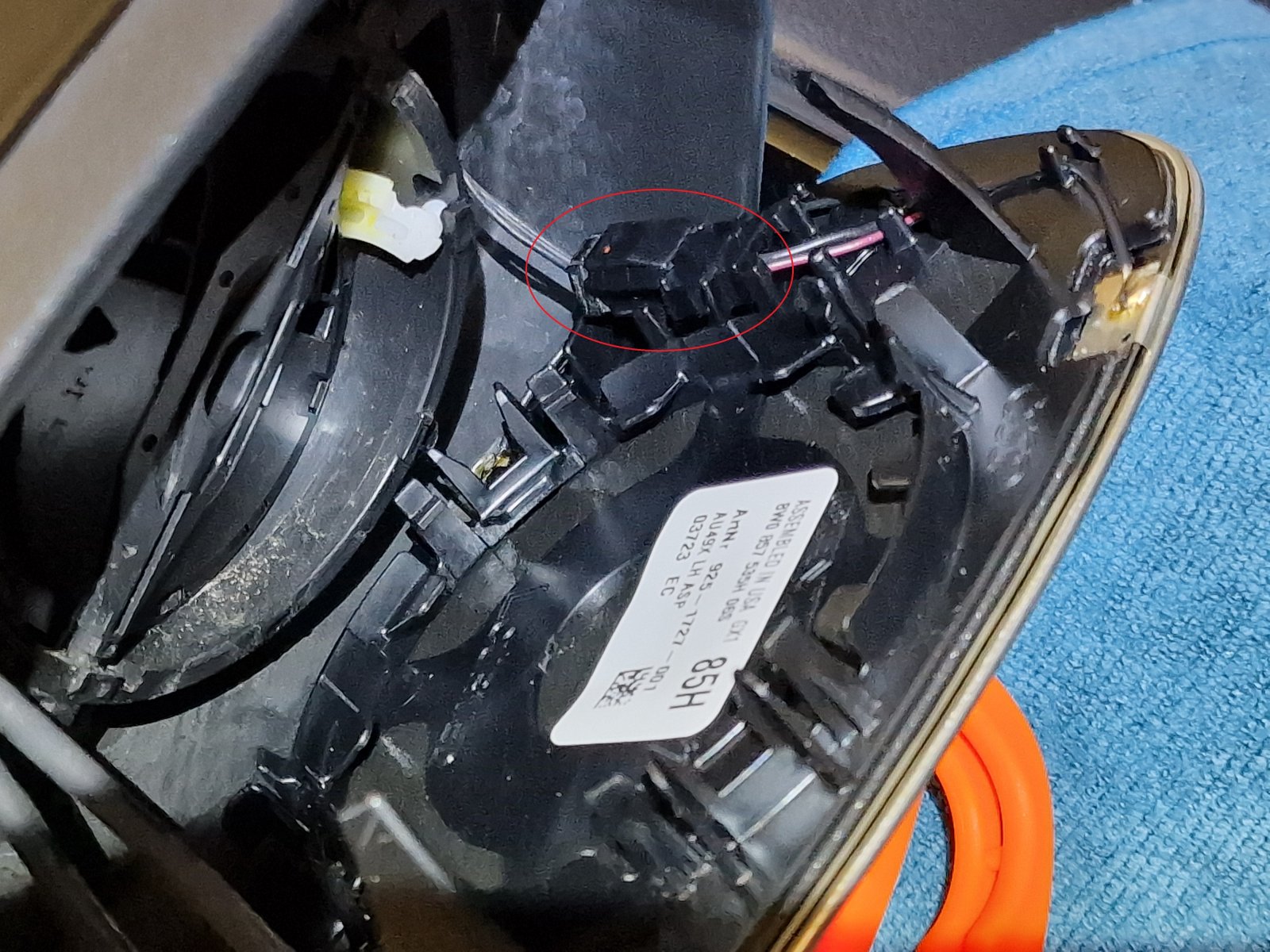

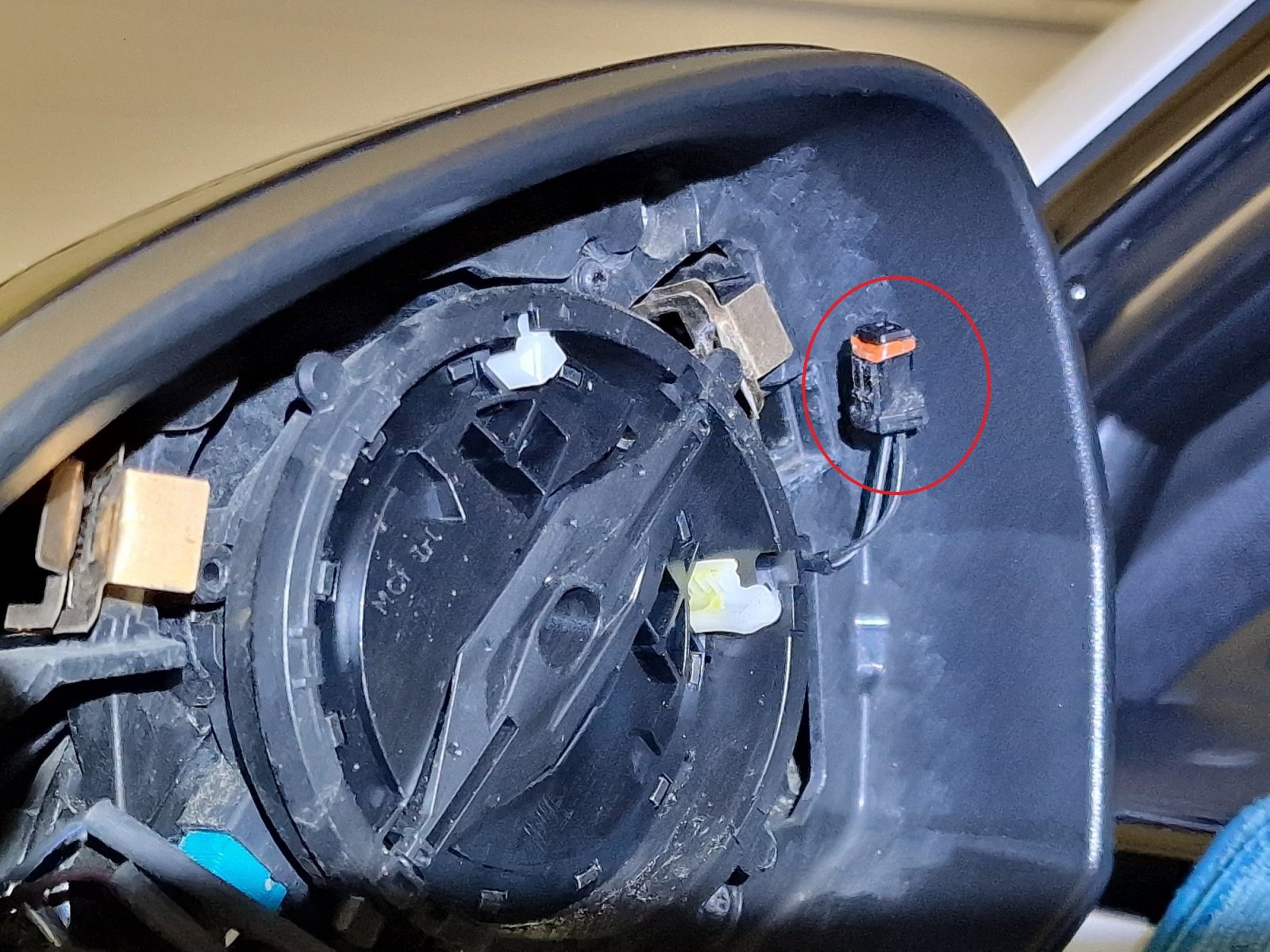

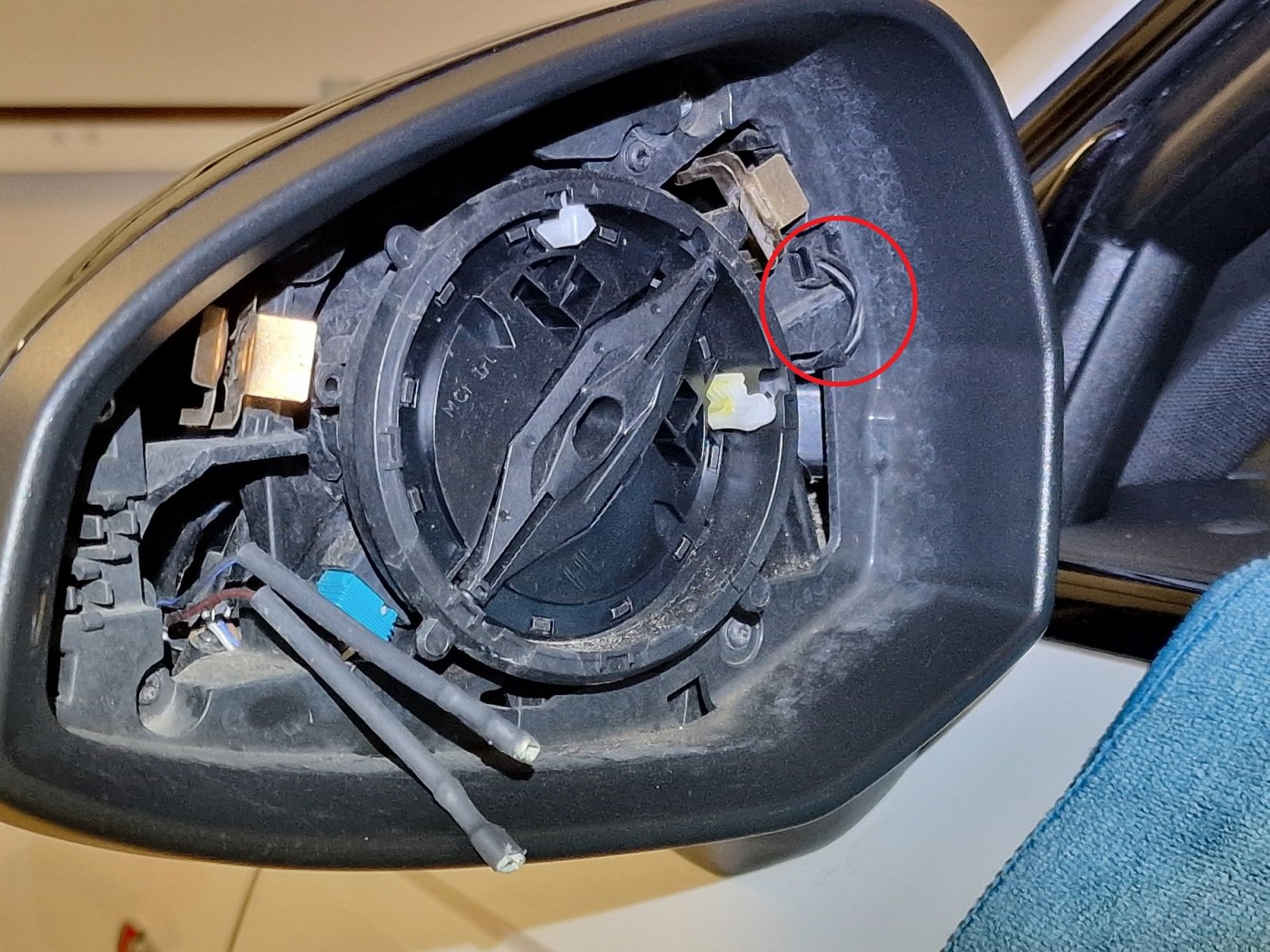

Tutaj znajdują się wtyczki i przewody pod fotochromy. Wypinamy wtyczkę z obudowy.



Następnie wpinamy przewody od ogrzewania oraz od fotochromu w nowy wkład.



Montujemy lusterko.

Pozostaje jeszcze tylko zakodować.

W obu sterownikach drzwiowych  zarówno kierowcy (42) jak i pasażera (52) aktywujemy w bajcie 9 bit 0.



Osoby nie posiadające ani elektrycznie składanych lusterek, ani wewnętrznego lusterka fotochromatycznego, muszą zaopatrzyć się w te komponenty, do tego wiązki drzwiowe lusterka <-> sterowniki drzwiowe, wiązkę lusterko wsteczne <-> BCM1 oraz sprawdzić jakie mają sterowniki drzwiowe, gdyż tylko wersje midline i highline obsługują fotochromy.



Prawy sterownik (drzwi pasażera):



8W0 959 392 M - lowline

8W0 959 592 E/H/M - midline

4M0 959 7932 G/E/H - highline



Lewy sterownik (drzwi kierowcy):



8W0 959 393 M - lowline

8W0 959 593 E/H/M - midline

4M0 959 793 G/E/H - highline



W przypadku osób posiadających  fabrycznie elektrycznie składane lusterka nie trzeba sprawdzać jakie mają sterowniki drzwiowe, gdyż z automatu siedzą tam tylko albo midline albo highline (zależne od dalszych wersji wyposażenia).



Osoby dokładające także wewnętrzne lusterko fotochromatyczne ( 8WO857511) muszą oprócz podciągnięcia wiązki z lusterka do BCM1 i skrzynki bezpieczników w podstopnicy, wykonać także następujące kodowanie:

W sterowniku 09 (BCM1) w bajcie 18 aktywować bit 5.

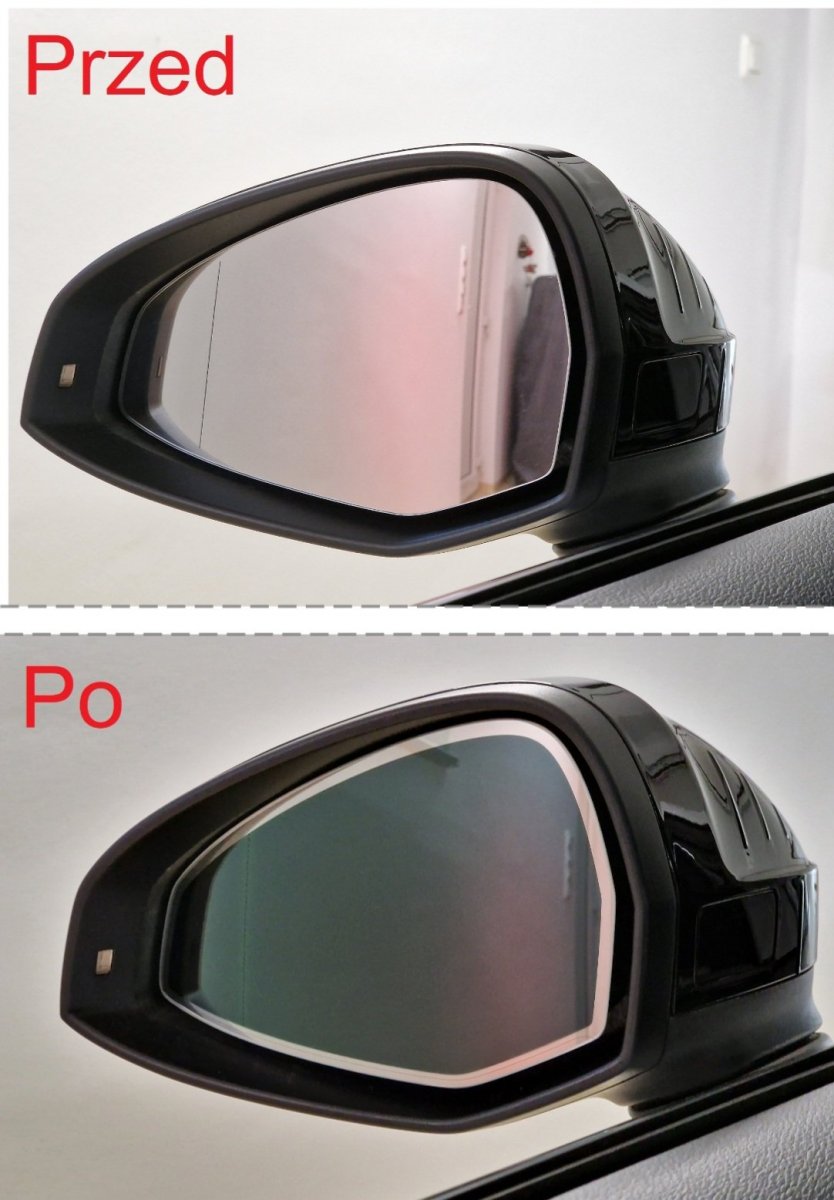

Tutaj efekt końcowy.











Jeżeli ktoś jest zaintwresowany kupnem, będę miał jeszcze jeden komplet podgrzewanych fotochromów, także oryginalne nówki nigdy nie montowane.

Wystawię w dziale ogłoszeń "sprzedam części" jak tylko przyjdą.

Moje podgrzewane używki będą także na sprzedaż.







Edytowane 22 Czerwca przez Muskel1

[Lukaa5]

Fajny mod.

Mam wsteczne foto chromatyczne, middle sterownik w drzwiach ale brak składanych lusterek .

 Czy to jest kwestia 2ch przewodów do sterownika drzwi ? jakie nr tej wiązki?



[Muskel1]

Tak tylko te 2 przewody. Numeru wiązki nie mam, ale moją miałbyś pewnie ciężko znaleźć, bo mam też kamery 360° w lusterkach i to jest jedna wspólna wiązka do wszystkiego.

[Lukaa5]

Myślę że2 przewody to chyba nie będzie filozofia samemu przeprowadzić . W wolnym czasie na schematach muszę poszukać tylko gdzie to wpiąć w kostce sterownika drzwi .

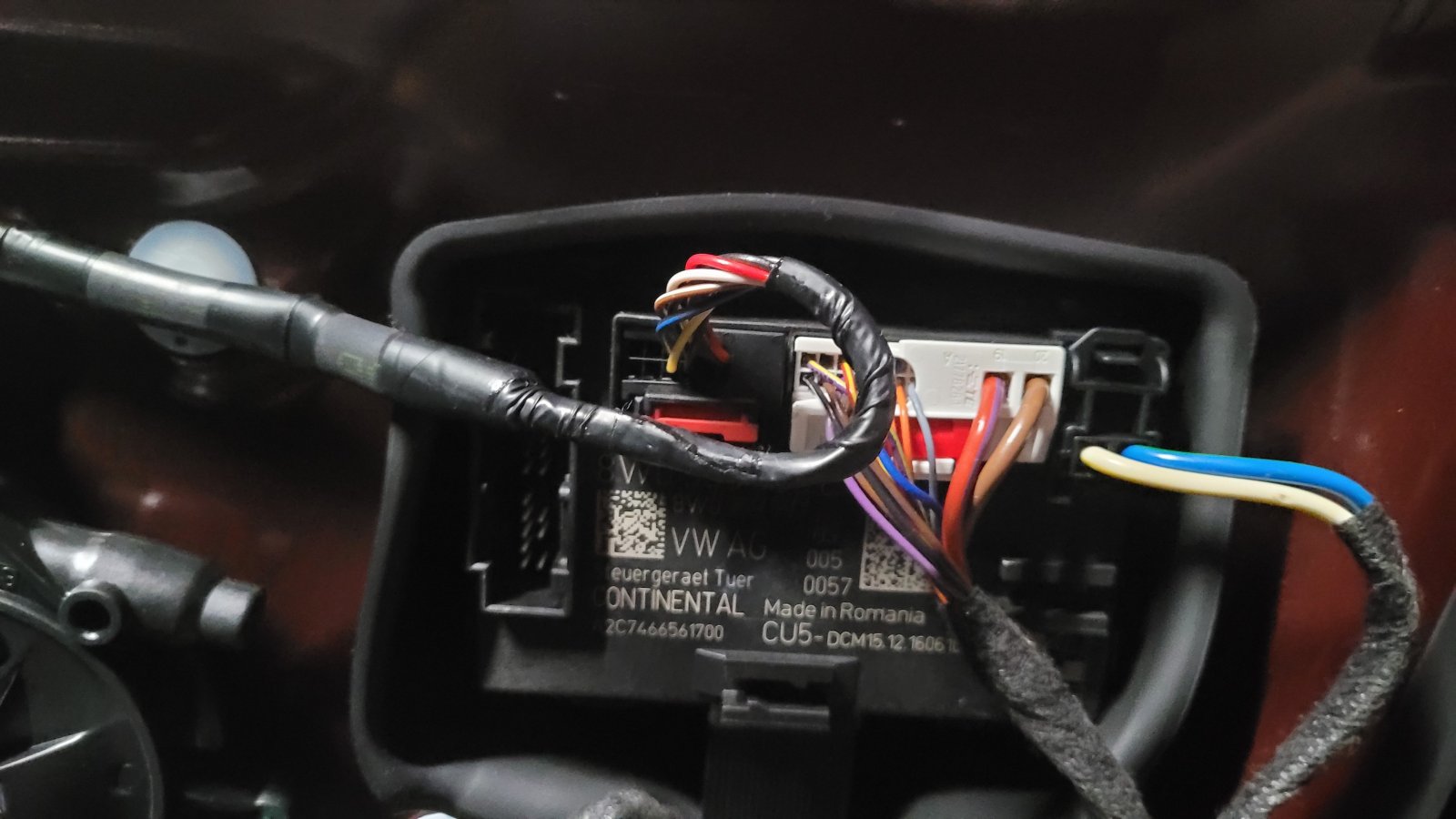

fotke mam tylko taką:



[Muskel1]

Też tak myślę.

Czarna wtyczka T16b, pin 6 i pin 2.

[Lukaa5]

8 godzin temu, Muskel1 napisał(a):

Czarna wtyczka T16b, pin 6 i pin 2.

dokładnie tak ,

Y20 Automatic anti-dazzle exterior mirror , driver side



grubość przewodu 0.35 kolor czarny do 6 , kolor szary i czarne paski do 2





[grzes283]

Siemanko. Miałbyś może informację, czy w A6C7 z 2017r jest identyczne rozwiązanie? Mam fabrycznie wewnętrzny fotochrom, składane lusterka z pamięcią + side. Czy u mnie również wystarczy dokupić same wkłady, czy musiałbym prowadzić wiązkę? Będę wdzięczny za pomoc. Pozdrawiam 😉

[Muskel1]

Wymontuj wkłady i sprawdź czy masz wtyczkę i wiązkę w obudowie lusterka.

[grzes283]

W dniu 7.02.2024 o 21:57, Muskel1 napisał(a):

Wymontuj wkłady i sprawdź czy masz wtyczkę i wiązkę w obudowie lusterka.

Dzięki, a jest możliwość sprawdzenia miernikiem, czy do wtyczki dochodzi odpowiedni sygnał, jak zadziałą foto wewnątrzny, żeby nie kupować na darmo wkładów?

[Muskel1]

Najpierw należy zakodować w sterownikach drzwiowych, dopiero po tym powinno pojawić się napięcie na wtyczce po zaświeceniu latarką na czujnik światła w lusterku wstecznym.

Przynajmniej tak jest w B9. Nie przeglądałem schematów z C7 czy fotochromy sterowane są ze sterowników drzwiowych, czy może bezpośrednio z BCM1.



Edit.

Sprawdzałem na schemacie i w C7 zasilanie fotochromów idzie także ze sterownika drzwiowych, więc najpierw tam trzeba zakodować i dopiero mierzyć.

Edytowane 9 Lutego przez Muskel1

[grzes283]

12 godzin temu, Muskel1 napisał(a):

Najpierw należy zakodować w sterownikach drzwiowych, dopiero po tym powinno pojawić się napięcie na wtyczce po zaświeceniu latarką na czujnik światła w lusterku wstecznym.

Przynajmniej tak jest w B9. Nie przeglądałem schematów z C7 czy fotochromy sterowane są ze sterowników drzwiowych, czy może bezpośrednio z BCM1.



Edit.

Sprawdzałem na schemacie i w C7 zasilanie fotochromów idzie także ze sterownika drzwiowych, więc najpierw tam trzeba zakodować i dopiero mierzyć.

Wielkie dzięki. Być może będzie szansa na zewnętrzny foto bez głębszego dłubania. Dobrze, że powiedziałeś mi o kodowaniu, tego nie wziąłem pod uwagę.

Pozdrawiam
