Błąd czunika nox w A4 B9 2.0TDI

[A4B9 4]

19 minut temu, Muskel1 napisał(a):

Zmierzyć pod obciążeniem, bo tylko wtedy jest 100% pewność, że wiązka nie jest gdzieś uszkodzona. Jak jest gdzieś pęknięta to takie mierzenie, które dokonałeś tego nie wykaże, i rezystancja czy napięcie pokaże normalnie.

Tylko pod obciążeniem wyjdzie szydło z wora.

1. Czy to dotyczy przewodu zasilającego sterownik sondy  czy także przewody na odcinku sterownik sondy/silnika?



2. W jaki sposób można to robić? Jest to o tyle problematyczne że ten błąd nie pojawia się odrazu po skasowaniu , występuje co jakiś czas i ciężko będzie „uchwycić” moment np. Spadku napięcia

Edytowane 23 Czerwca przez A4B9

[Muskel1 1349]

1. Wszystkie przewody od sterownika do wtyczki sterownika.

2. Wypinasz wtyczkę od sterownika silnika oraz wtyczkę od czujnika NOx i podajesz na odpowiednie piny napięcie. Do obwodu podpinasz szeregowo żaróweczkę 10-15W i woltomierz.

[Muskel1 1349]

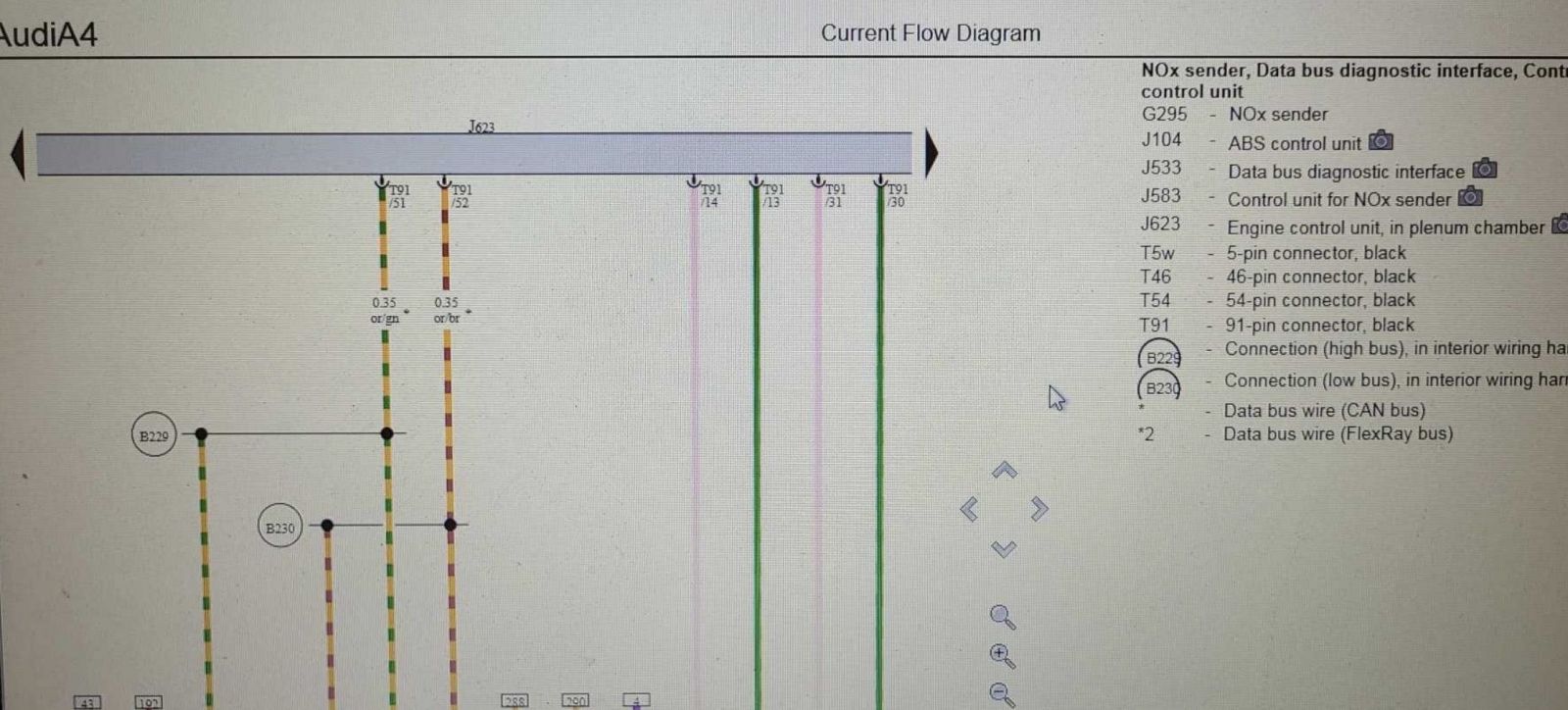

Tutaj taki schemat jak podłączyć.

Edytowane 23 Czerwca przez Muskel1

[A4B9 4]

8 minut temu, Muskel1 napisał(a):

Tutaj taki schemat jak podłączyć.

Dzięki 🙂



Czyli na wtyczce od sterownika podać 12v (+,-)a na wtyczce czujnika podłączyć odbiornik w postaci żarówki czy samego czujnika ? Jeśli czujniku jest grzałką to pobór prądu może być duży

[Muskel1 1349]

Do wtyczki sterownika silnika (oczywiście wtyczka wypięta ze sterownika) podajesz napięcie, a przy wtyczce czujnika podłączasz szeregowo żarówkę i woltomierz. Czujnik musisz wypiąć bo go spalisz lub uszkodzisz podając na wszystkich pinach 12V. Tutaj chodzi o sprawdzenie tylko wiązki od wtyczki sterownika silnika do wtyczki sterownika czujnika.

[Muskel1 1349]

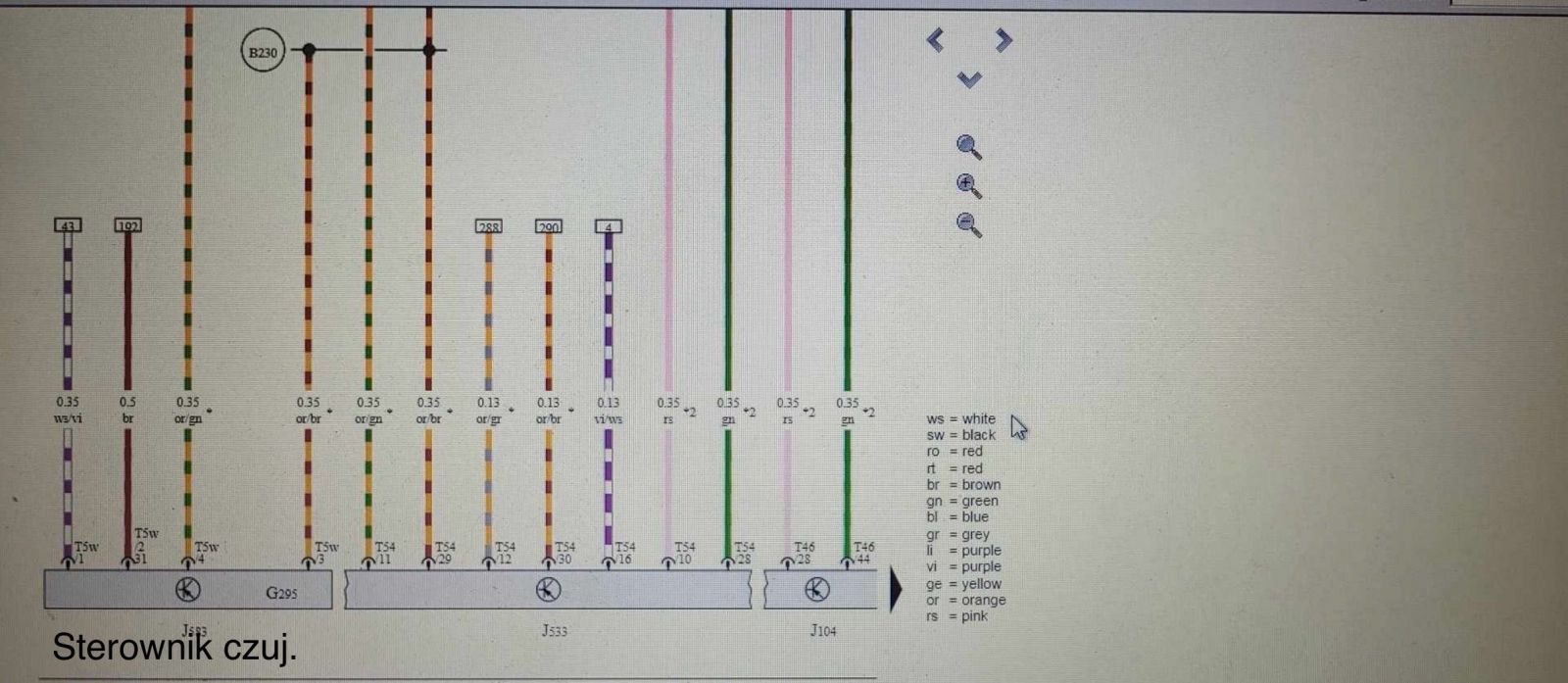

Wiesz co, patrzę właśnie na schemat i widzę, że ten schemat nic nie da, bi czujnik NOx nie jest wpièty do sterownika silnika.

[A4B9 4]

9 minut temu, Muskel1 napisał(a):

Do wtyczki sterownika silnika (oczywiście wtyczka wypięta ze sterownika) podajesz napięcie, a przy wtyczce czujnika podłączasz szeregowo żarówkę i woltomierz. Czujnik musisz wypiąć bo go spalisz lub uszkodzisz podając na wszystkich pinach 12V. Tutaj chodzi o sprawdzenie tylko wiązki od wtyczki sterownika silnika do wtyczki sterownika czujnika.

Zaglądałem do schematu , przewody zasilające  od sterownika czujnika do sterownika silnika jest poprowadzony bezpośrednio natomiast przewody sygnałowe są jeszcze poprowadzone do jakiegoś urządzenia i mam obawy że jak podam napięcie przy wtyczce sterownika silnika to mogą coś zjarać





[A4B9 4]

4 minuty temu, Muskel1 napisał(a):

Wiesz co, patrzę właśnie na schemat i widzę, że ten schemat nic nie da, bi czujnik NOx nie jest wpièty do sterownika silnika.

O tym samym napisaliśmy 🙂Do sterownika silnika wchodzą przewody sygnałowe ze sterownika czujnika (sprawdziłem miernikiem ) ale ona są jeszcze gdzieś „rozgałęzione” . Natomiast ze schematu wynika że zasilanie nie jest ze sterownika silnika

Edytowane 23 Czerwca przez A4B9

[Muskel1 1349]

Sterownik NOx wisi na magistrali CAN i tam się komunikuje ze sterownikiem silnika. Możesz sprawdzić tylko obwód zasilania sterownika NOx.

[A4B9 4]

8 minut temu, Muskel1 napisał(a):

Sterownik NOx wisi na magistrali CAN i tam się komunikuje ze sterownikiem silnika. Możesz sprawdzić tylko obwód zasilania sterownika NOx.

Musze poszukać gdzie lecą przewody od zasilania. Ale coś czuję że skończy się na wymianie . Ostatnio po zapaleniu silnika słychać było bardzo delikatne falowanie obrotów przez kilka pierwszych minut pracy silnika. Gdzieś czytałem że może to być objaw sondy nox.

[Muskel1 1349]

10 minut temu, A4B9 napisał(a):

przewody sygnałowe są jeszcze poprowadzone do jakiegoś urządzenia i mam obawy że jak podam napięcie przy wtyczce sterownika silnika to mogą coś zjarać

Dokładnie, na przewody CAN BUS nie wolno podawać napięcia.

[A4B9 4]

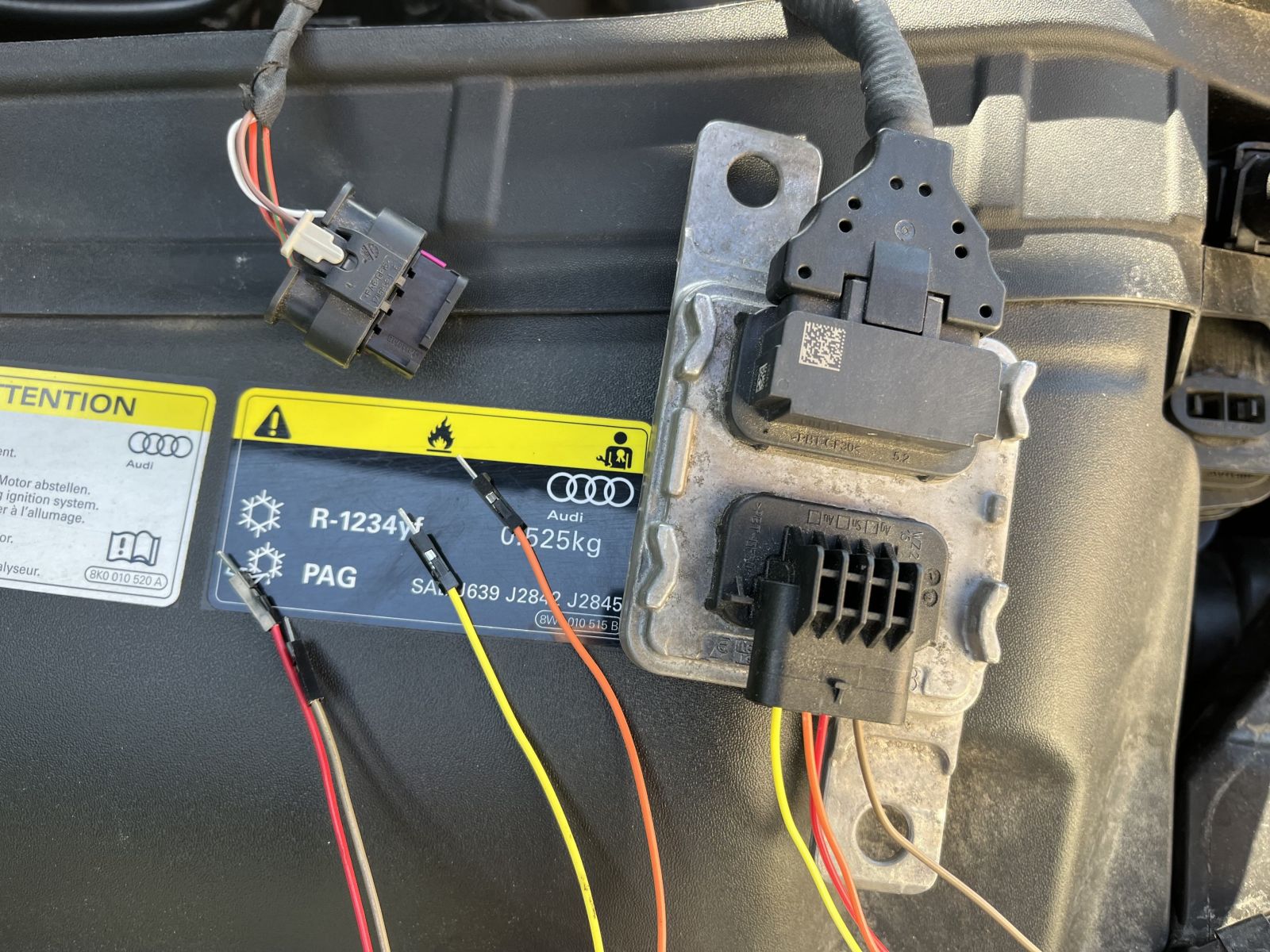

Wpadłem na prosty sposób i wykluczyło się kilka możliwości . W przypadku przerwy zasilania/sygnału sterownika czujnika  (nawet na ułamek sekundy) pojawia się zupełnie inny błąd (sensor CAN bus) a na desce rozdzielczej komunikat o awarii .



Sądze więc że jest coś ze sterownikiem lub samym czujnikiem





[Muskel1 1349]

W najgorszym wypadku tak.

[A4B9 4]

Teraz, Muskel1 napisał(a):

W najgorszym wypadku tak.

Dziękuję za pomoc

[A4B9 4]

@Muskel1



Jakie wartości (zakres) powinno pokazywać przy IDE04098? u mnie jest albo 0 albo wskoczy na 65535 a niekiedy działa „płynnie „ pokazując wartości w granicach 40ppm





[Muskel1 1349]

65535 jest to wartość obliczana czujnika NOx przed katalizatorem SCR, (na podstawie czego wiedzą tylko panowie w Ingolstadt), gdyż w naszych silnikach jest tylko jeden czujnik NOx za katlizatorem SCR.

Wartość drugiego czujnika za katalizatorem to u mnie na screenie 2 ppm. Wartości te zależne są od stanu obciążenia silnika, obrotów silnika temperatury panującej w katalizatorze SCR.

Katalizator SCR musi najpierw osiągnąć pewną temp. aby zachodziła reakcja chemiczna.

Sprawność działania katalizatora SCR i czujnika NOx widać na wartościach na poniższym screenie. Rozgrzej auto tak aby temp. katalizatora SCR była powyżej 280 °C i sprawdź w czasie jazdy jak to u Ciebie wygląda ze sprawnością.



Edytowane Poniedziałek o 17:37 przez Muskel1

[A4B9 4]

Dokładnie jest tak jak napisałeś @Muskel1 , po osiągnięciu temperatury scr czujnik pokazuje  wartości.



Zakładałem testowo dwa czujniki, błedow  nie pokazuje ale co ciekawe mają diametralnie inne wskazania NOx przy mocnym wciśnięciu gazu (w podłogę) .Pierwszy z nich nie pokazuje wartości większych niż 250-260ppm natomiast drugi potrafi wskazywać nawet do 1400ppm .  Są to wartości przy podobnych warunkach (temp.otoczenia,temp.SCR, te.silnika) . W 2.0 jest jeden czujnik przed katalizatorem SCR

Teraz jestem w kropce bo zastanwiam się który czujnik założyć, czy są jakieś dostępne dane mówiące o zakresie ppm ?





Edytowane Wtorek o 21:05 przez A4B9

[A4B9 4]

Problem rozwiązany- uszkodzony czujnik lub jego sterownik.
