2 godziny temu, kamilch-1984 napisał:

Czekam kolego !! ę

Nasętpnym razem

Edytowane 15 Lipca 20223 l przez Muskel1

7 godzin temu, Muskel1 napisał:

Nasętpnym razem

To jest już ten "następny raz" . Wcześniej pomogłeś mi ,pozbyć się błędów, które męczyły mnie kilka lat. Więc....  Nie daj się prosić!

Koledzy sześć lat temu założyłem hak z wiązką Westfalia, wszystko śmiga cacy ale stałem się posiadaczem przyczepy kempingowej, poszukuje numeru katalogowego "wsowek" do gniazda bezpieczników aby wypuścić sobie + po stacyjce - trzeba go dać do białej kostki z żółtymi przewodami w wiązce haka...

do małych bezpieczników:

-000 979 133E,

-000 979 225E

do dużych bepieczników:

-000 979 135E,

-000 979 227E,

-000 979 306E .

Wybierz konektor w zależności od grubości przewodu,jaki chcesz zastosować.

Zółty przewód wygląda mi na 2,5mm²

W dniu 12.04.2021 o 19:10, arbisko napisał:

Witam.

Przykręciłem odpinany hak Westfalli. Teraz czas na ogarnięcie elektroniki. W miarę możliwości jestem w stanie sobie to sam ogarnąć, polutować ale potrzebuje żeby mnie ktoś nakierował. Szukałem i ja chyba nie mam tej potrzebnej czerwonej kostki do wpięcia do modułu. Poniżej wrzucam zdjęcia z tego jak to u mnie wygląda. Moduł mam z obciętymi wtyczkami. Kabel od haka wychodzi na lewą stronę ale w lewym boczku prawie nic nie ma. Proszę o pomoc. Pozdrawiam



Czy kolega może podać numer OEM tej plastikowej kieszeni do haka, która siedzi w bagażniku?

Ps. znalazłem 8T0 012 109 C

Edytowane 20 Lipca 20223 l przez kamilch-1984

Koledzy, piny do bezpieczników już mam ale okazało się że w prawym boczku na bezpiecznikach jest wszędzie stały + , ja potrzebuję "po stacyjce" do zasilania lodówki w przyczepie... Gdzie go najbliżej znajdę ?



W dniu 21.07.2022 o 18:14, djandriu napisał:

Koledzy, piny do bezpieczników już mam ale okazało się że w prawym boczku na bezpiecznikach jest wszędzie stały + , ja potrzebuję "po stacyjce" do zasilania lodówki w przyczepie... Gdzie go najbliżej znajdę ?



Wiem,że z przodu jest po prawej stronie. Ale z tyłu,może być ciężki temat.  Ale w bagażniku jest gniazdo zapalniczki. Ona jest po stacyjce. Może warto sprawdzić .

Prośba o rozpiskę pinów czerwonej kostki. Czy oprócz CAN, 4x stały plus, + po zapłonie, masy i stopu jest coś jeszcze?

W pierwszym poście jest link do niemieckiej strony i tam jest wszystko narysowane i opisane.

W dniu 23.07.2022 o 07:23, kamilch-1984 napisał(a):

Wiem,że z przodu jest po prawej stronie. Ale z tyłu,może być ciężki temat.  Ale w bagażniku jest gniazdo zapalniczki. Ona jest po stacyjce. Może warto sprawdzić .

Ja nie mam u siebie w bagażniku gniazda zapalniczki :/

jeśli sterownik Westfalia mozna sprawdzić kodowanie sterownika one sie zgłaszają i mozna wysterować 30-wy i 15-wy, jesli nie w b8 sa linie w bezpiecznikach 15-we

Witam może ktoś mi rozszyfrować kostkę gniazda przyczepy ze schematu z pierwszych postów? Przekopałam wszystko i nie mogę znaleźć. Chciałbym być na 100% pewny ze mam wszystko poprawnie połączone. Wiec potrzebuje informacji który pin ten wtyczki odpowiada pinom gniazda haka.

1. gn/gb = grün/gelb =

zielono-żółty

2. br/bl = braun/blau = brązowo-niebieski

4. bl/gn = blau/grün = niebiesko-zielony

5. br/rt = braun/rot = brązowo-czerwony

6. sw/rt = schwarz/rot = czarno-czerwony

7. gr/ws = grau/weiß = szaro-biały

8. sw/ge = schwarz/gelb = czarno-żółty

9. sw/rt = schwarz/rot = czarno-czerwony

10. gn/br = grün/braun = zielono-brązowy

11. vl = violett = fioletowy

15. br = braun = brązowy

16. rt/ge = rot/gelb = czerwono-żółty

17. br. = braun = brązowy









Edytowane 15 Kwietnia 20233 l przez Muskel1

Z kolorami to sobie poradzę, chodzi o to jak przyporządkować wtyczkę modułu do gniazda 13 pin

Nie jest na tym schemacie opisane.

13 godzin temu, Miciato napisał(a):

Z kolorami to sobie poradzę, chodzi o to jak przyporządkować wtyczkę modułu do gniazda 13 pin

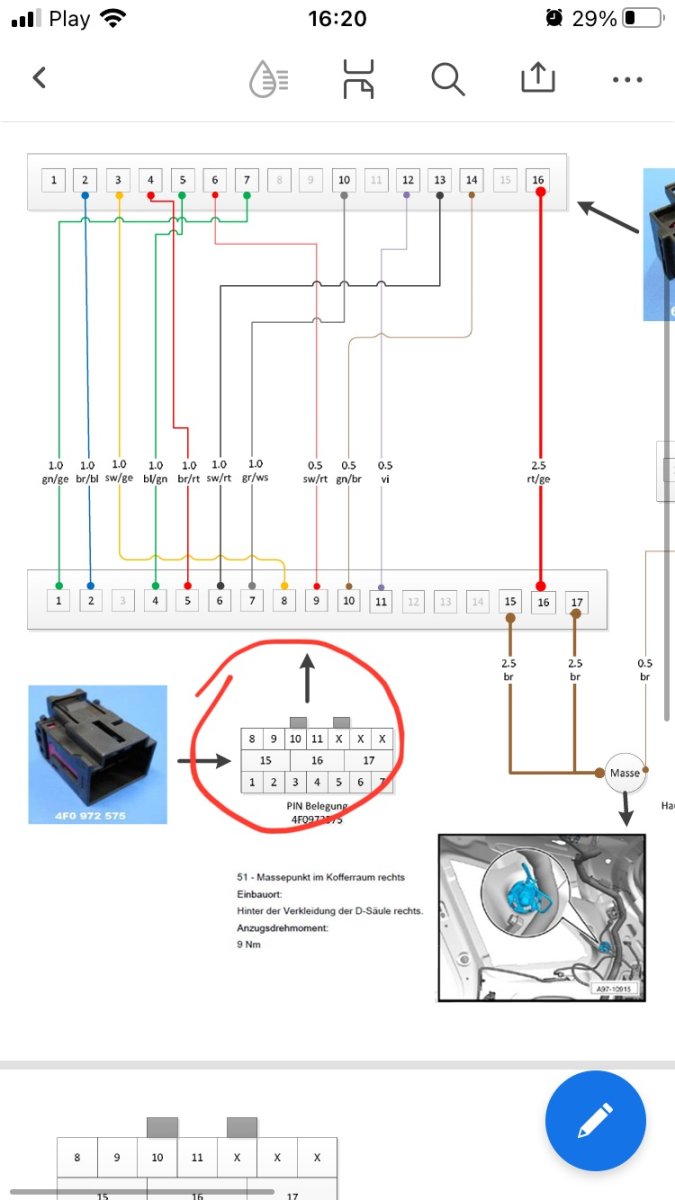

Zgodnie z oryginalnym schematem z Q5

Kostka T17k



1. gn/gb = grün/gelb =

zielono-żółty - PIN 1- lewy kierunkowskaz.

2. br/bl = braun/blau = brązowo-niebieski - PIN 2 - przeciwmgielne tylne

4. bl/gn = blau/grün = niebiesko-zielony - PIN 4 - prawy kierunkowskaz

5. br/rt = braun/rot = brązowo-czerwony - PIN 5 - pozycyjne prawe.

6. sw/rt = schwarz/rot = czarno-czerwony - PIN 6 - światło stopu.

7. gr/ws = grau/weiß = szaro-biały - PIN 7 - pozycyjne lewe.

8. sw/ge = schwarz/gelb = czarno-żółty - PIN 8 - wsteczny.

9. sw/rt = schwarz/rot = czarno-czerwony - PIN

10. gn/br = grün/braun = zielono-brązowy

11. vl = violett = fioletowy

15. br = braun = brązowy

16. rt/ge = rot/gelb = czerwono-żółty

17. br. = braun = brązowy

8 godzin temu, Muskel1 napisał(a):

Zgodnie z oryginalnym schematem z Q5

Kostka T17k



1. gn/gb = grün/gelb =

zielono-żółty - PIN 1- lewy kierunkowskaz.

2. br/bl = braun/blau = brązowo-niebieski - PIN 2 - przeciwmgielne tylne

4. bl/gn = blau/grün = niebiesko-zielony - PIN 4 - prawy kierunkowskaz

5. br/rt = braun/rot = brązowo-czerwony - PIN 5 - pozycyjne prawe.

6. sw/rt = schwarz/rot = czarno-czerwony - PIN 6 - światło stopu.

7. gr/ws = grau/weiß = szaro-biały - PIN 7 - pozycyjne lewe.

8. sw/ge = schwarz/gelb = czarno-żółty - PIN 8 - wsteczny.

9. sw/rt = schwarz/rot = czarno-czerwony - PIN

10. gn/br = grün/braun = zielono-brązowy

11. vl = violett = fioletowy

15. br = braun = brązowy

16. rt/ge = rot/gelb = czerwono-żółty

17. br. = braun = brązowy

Wiesz może gdzie podłączyć PINy z modułu 6 i 14? Jeden to test podłączenia przyczepy, wg instrukcji westfali nie wymagany drogi to +12v po zapłonie.

Z której kostki modułu?

Z czarnej, tej do gniazda haka
