problem z oświetleniem wewnętrznym

[woszu]

Witam.

Potrzebuje pomocy z elektryką.

Od jakiegoś czasu nie działa oświetlenie wewnętrzne. Zlokalizowalem spalony bezpiecznik nr 38 15A. Po wymianie, od razu go pali. Doczytałem, że to problem z modułem komfortu. Zrobiłem podmianę, włożyłem bezpiecznik 30A, bo taki tylko miałem pod ręką i wtedy poszedł dym z lampki podsufitki. Przyjarało jeden przewód.

Nie mogę zlokalizować żadnych schematów od oświetlenia. Gdzie i czego powinienem szukać? Wygląda na jakieś grube zwarcie.

Vcds pokazuje dwa błędy w MK + oba od zamykania lewych tylnych drzwi, chociaż nie wiem dlaczego, bo zamek działa dobrze....

[Bromchit]

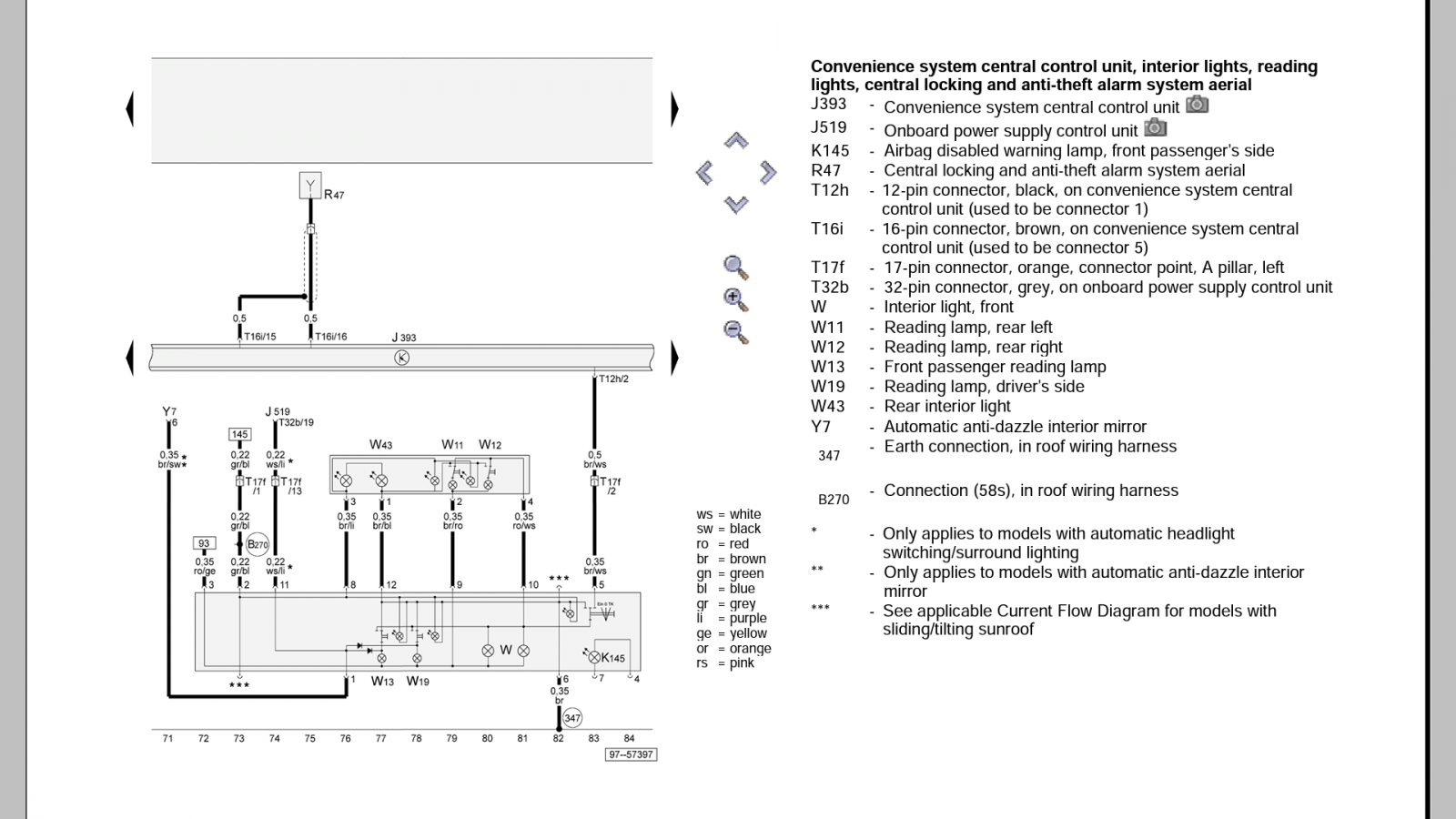

Znalazłem tak szybko, może Ci wystarczy.

[luki19862121]

Zerknij w przelotce drzwi.

[woszu]

Dzięki. A masz coś z bezpiecznikiem nr 38?

[Bromchit]

Podaję Ci link do całego schematu.

Na schemacie pod tym bezpiecznikiem (nr. 238) jest syrena alarmu i czujnik ruchu w lampce, zerknąłem tak na szybko.

Convenience systems from model year 2004.pdf - Google Drive

DRIVE.GOOGLE.COM



[woszu]

coś chyba mam inaczej z tym bezpiecznikiem.

Nie mam fabrycznego alarmu, a w opisie na pokrywce bezpieczników mam info, ze to "centrale komfortelektronik" cz jakoś tak

[Bromchit]

Na schemacie te elementy są oznaczone gwiazdką, czyli występują tylko w wersji z alarmem. W Twoim przypadku jeżeli nie masz alarmu to ten bezpiecznik tylko zasila moduł komfortu.

[woszu]

Wypiąłem kostkę od drzwi i światłość wróciła:)
Teraz już precyzyjnie wiem gdzie szukać. Dzięki wielkie



[woszu]

Dziwna sytuacja. Wyciągnąłem wiązkę z drzwi i jest ok. Powpinałem wszystko z powrotem i światło działa......

Czy w gnieździe głównym przy drzwiach ma być smar?

[Bromchit]

Z tym smarem to jest różnie, w jednych jest w innych nie ma. Nie wiem jak to robiła fabryka.

Co do wiązki możesz mieć popękaną izolację na kablach, typowa usterka.

Swoją drogą zastanawia mnie mocno, co konkretnie zadymiło w lampce podsufitki.

[woszu]

Kabelek jeden się przyjarał, ale nie przepalił się.

Teraz niby jest ok, ale tylko na pozycji środkowej włącznika. Światła przy otwarciu drzwi się załączają. Ale jak przełączę na 1, to ni choo nie świeci nic:/

[woszu]

Ok. Ogarniete.

Jednak nie tylko kabelek, ale i ścieżka na płytce wyłącznika zjarana. Polutowalem i wszystko działa jak należy.

Najgorsze jednak jest to, że nie zidentyfikowalem uszkodzenia wiązki w drzwiach. Wyciągnąłem całą, sprawdziłem i jest ok. Po ponownym poskładaniu wszytko działa:/

[Bromchit]

No ok, ale kabelek sam z siebie się przyjarał, pewnie coś do niego jest podłączone i może to robiło problem.

Jak widać coś jest nie halo, w



Ja sprawdziłbym stan wiązki, no i zajrzał do lampki, od czego jest ten przyjarany kabel.

Edit

Czyli jak wiązka ok. To lampka do sprawdzenia.

Edytowane 1 Marca 2020 przez Bromchit

[woszu]

no właśnie lampkę wymieniłem bo moja nie świeciła i w nowej ten dym poszedł.

Naprawiłem te ścieżki i działa, a stara nie świeci, bo sprawdziłem ją teraz.

Logiczne się wydaje, że oświetlenia nie było bo lampka padła, ale dlaczego w nowej dym poszedł, tego nie wiem

[woszu]

przyjarany kabel to ten który idzie na pin 5



drzwi jednak musiały mieć z tym coś wspólnego, bo dopóki nie wypiąłem kostki wiązki z drzwi, to nic nie świeciło

Edytowane 1 Marca 2020 przez woszu

[Bromchit]

Skoro teraz wszystko działa to ciężko zgadnąć co było przyczyną.

Ten kabel (pin 5) podaje masę do lampki przy otwartych drzwiach.

Edytowane 1 Marca 2020 przez Bromchit

[woszu]

Dokładnie.

Skoro działa to niech sobie działa.

A jak przestanie, to już wiem gdzie szukać:)

Dzięki wielkie za pomoc
