[ALL B5] Naprawa wyświetlacza w radiu Chorus - nieświecące piksele - fixed

[hotrod]

Witam,

może się komuś przyda.

w końcu zabrałem się za naprawę mojego wyświetalcza w radiu. Od roku zanikały kolejne linie, tak że ostatnio już nic nie widziałem tylko poświatę i pojedyncze piksele. Przyzwyczaiłem się do tego, ale problem pojawił się jak musiałem podładować akumulator i wyciągnałaem go Okazuje się, że jest dość trudno wprowadzić kod na ślepo w końcu zablokowałem radio. ;(

Przeszukałem parę forów i znalazłem metodę nakłuwania taśmy w celu poprawienia styków.

DZIAŁA teraz wyświetlacz jest jak nowy.

Po wyjęciu radia i zdemontowaniu panelu wystarczy "ponakłuwać" linie na łączeniu taśmy z płytką oraz z samym wyświetlaczem. Ja użyłem starego przytępionego cyrkla bo bałem się że igła przebije ścieżki i będzie kaplica.

Podczas nakłuwania taśmy przy ekranie nalezy uważać żeby nie uszkodzić procesora, który znajduje się teraz od spodu - dla pewności i stabilności trzymałem cały panel w ręce.

[Szarik]

ciekawy sposob i najwazniejsze skuteczny napewno sie przyda

[kamilglm]

Wstaw zdjęcia przed i po jak masz, albo przynajmniej jak teraz świeci.

[piotrzaba5]

mam podobny problem z klimatronikiem. nie świecą całe cyfry. Może ktoś wie jak sobie z tym poradzić?

[hotrod]

Wstaw zdjęcia przed i po jak masz, albo przynajmniej jak teraz świeci.

Niestety pomyślałem o tym jak już miałem rozkręcone radio na biurku i nie chciało mi się go skłądać spowrotem :gwizdanie:

ale wystarczy, że wyobrazisz sobie tylko 4 świecące piksele - było naprawdę źle.

Poniżej zdjęcie działającego już wyświetlacza po naprawie.

[krogoolec]

wystarczy "ponakłuwać" linie na łączeniu taśmy z płytką oraz z samym wyświetlaczem.

...Czy chodzi o to, aby te nakłucia "naprawiły"połączenia na stykach?

Jeśli tak, to może lepiej będzie delikatnie małą lutownicą potraktować?

[łysyxmv6]

Sprawdzone i działa :-)

[robertjudi]

Gdzie to dokładnie nakłuć ? Ma ktos dokładne foto ?

[rekin1]

Czy ktoś może powiedzieć gdzie dokładnie nakłuć tą taśmę.

[łysyxmv6]

Tam gdzie są łączą

Wysłane z mojego MHA-L29 przy użyciu Tapatalka

[bonczek87]

Dołączę się do tematu.. Próbowałem to robić wg ww opisu jednak nic to nie dało.. Można prosić o jakiś krótki filmik albo zdjęcia w których dokładnie miejscach trzeba to nakłuwać? Ale rozumiem nakłuwać tzn nie przebijać tylko wciskać jakby te linie tak?

[andriej]

a w concercie też to ma działać? próbował ktoś?

[olewnicd]

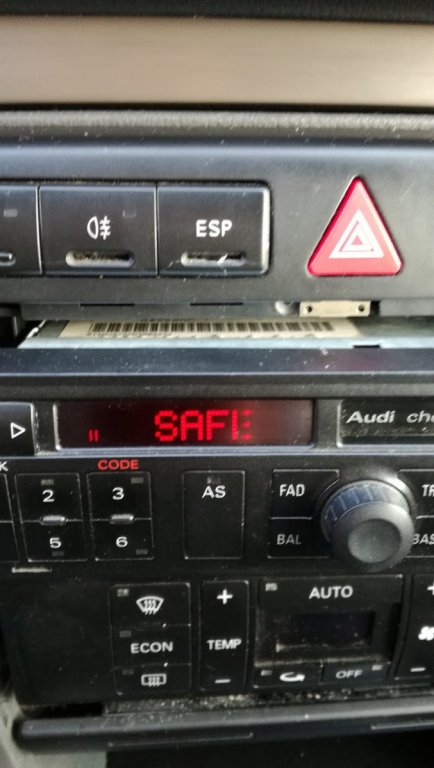

Ja zrobiłem na chorusie działa  a było widać tylko dwie pionowe kreski

Edytowane 25 Września 2017 przez olewnicd
Literówka

[rafjan41]

Dziś naprawiłem wyświetlacz według wskazówki HodRod Pasjonat 1-szy post. Robiem to na wyczucie  jest to pierwsza taka moja ingerencja. Naprawa polegała na rozkręceniu panelu w radiu  czyli najpierw 4 śrubki , pokazuje się taśma wyświetlcza która łączy się ze ścieżkami do układu scalonego.  Tak jak kolega pisał uzyłem cyrkla początkowo dociskałem dość mocno tak ,że w dwóch czarnych ścieżkach ok 1 mm od ścieżki  miedzianej  pokazał mi się pod czarną izolacją  miedziany kolor. Potem jednak ostrożnie dociskałem tak ,że na czarnych liniach pojawiało się małe wgłębienie. Używałem podczas  tej czynności okularów z lupą ,żeby  dokładnie widzieć  miejsce ucisku. Wgłębienia były niewielkie chodzi o to by docisnąć izolację do miedzi. .

Potem odkręciłem kolejne  4 śrubki i wyciągnąłem całą płytkę   wyświetlaczem. Przy samym wyświetlaczu również zobaczyłem czarne linie  delikatnie  zrobiłem  wgłębienia na nich cyrklem. Złożyłem całość  i okazało się że: WSZYSTKIE  PIKSELE  ŚWIECA . Napisy są czytelne  bez bez ubytków.



Teraz szukam  jakam w necie jak naprawić głośność w radyjku concert, oraz jak aktywować wejście AUX albo wpiąć się modułem  MP# za 30 zł w miejsce magnetofonu. Może ktoś wie to proszę o info.Pozdrawiam rafał.



[tomikozak]

Mam instrukcję jak to zrobić. Dopiero świeżo to wykonałem i działa!

Pierwsza czynność to jest wyjęcie radia i zdjęcie pokrywy mechanizmu zwykłym śrubokrętem można to wykonać.







MOŻE UDA SIĘ WYKONAĆ TĄ NAPRAWĘ OD 5 CZYNNOŚCI. BO WTEDY CHYBA BĘDZIE MOŻNA OD RAZU ŚCIĄGNĄĆ PANEL.

Edytowane 30 Kwietnia 2019 przez tomikozak

[adek1983]

U siebie też temat ogarnąłem:

[maly12340]

Dzięki, działa

[ferN]

NIe działa

[TomiWroc]

Działa.  Kupiłem z uszkodzonym, połowa Lini nie wyświetlała, w tej chwili jak nowy .

[matek92]

U mnie też zadziałało jak nowy 😀
