simon__75

Wymiana buzera/gongu w zegarach B6/B7

Recommended Posts

Dziś uparałem się z tym buzzerkiem.

Dla potomnych pozostawiam krótką instrukcję :

1.Obniżamy i wyciągamy kierownicą iiiile sie da

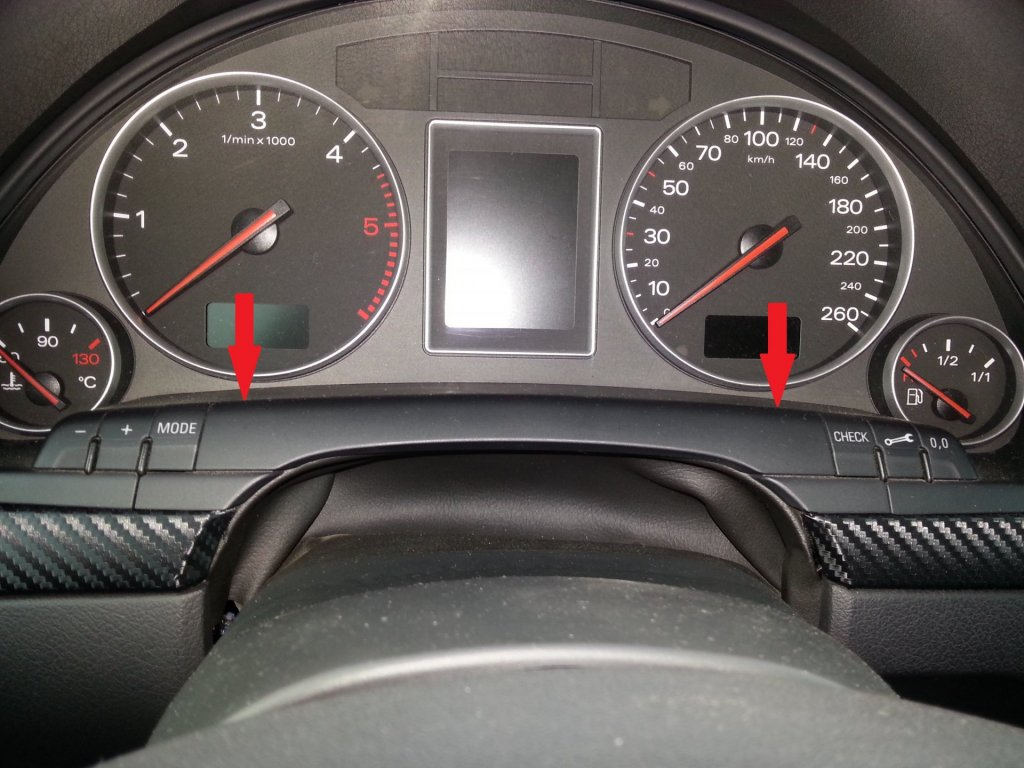

2. Wyciągamy zaślepkę śrub trzymających zegary

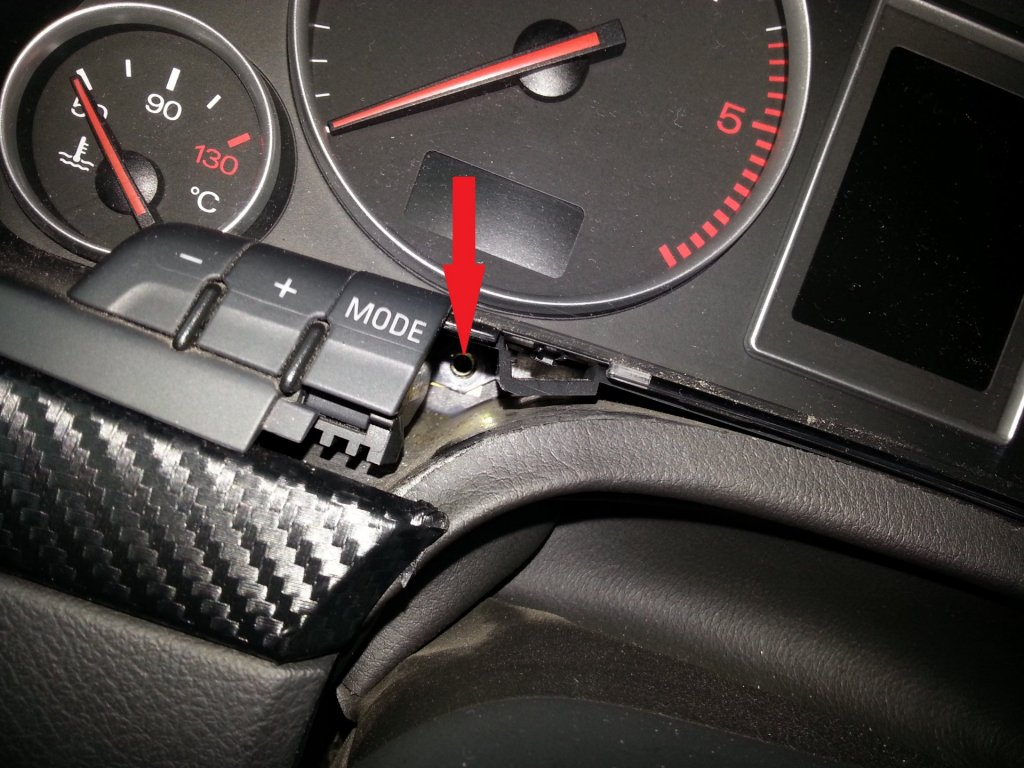

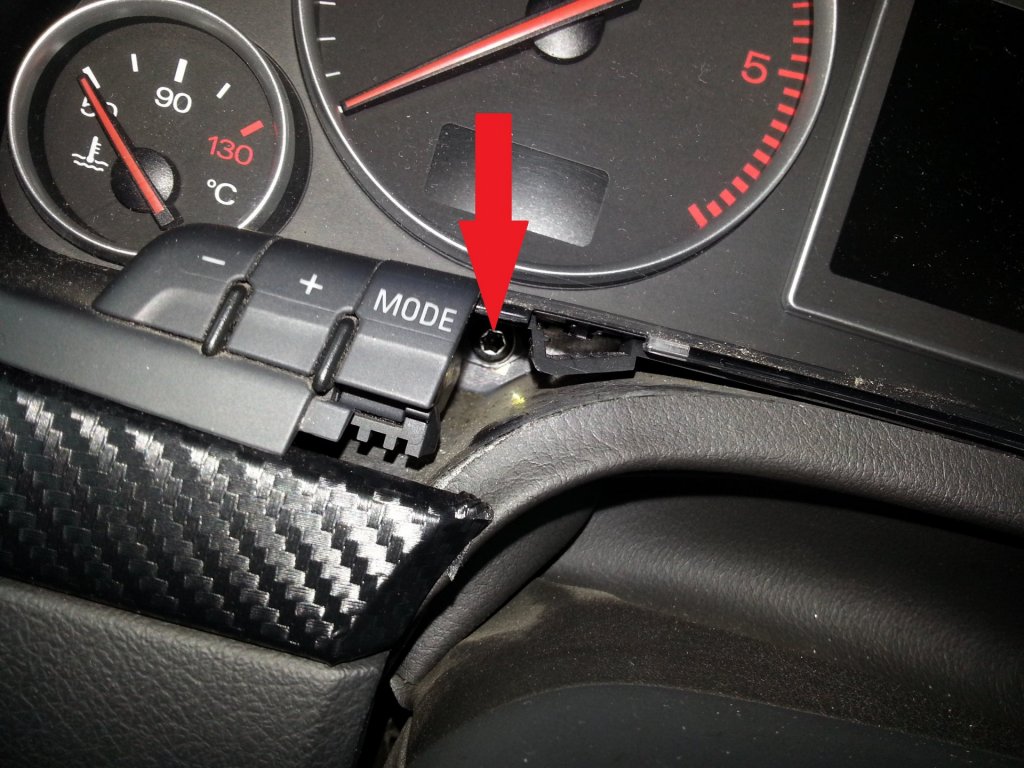

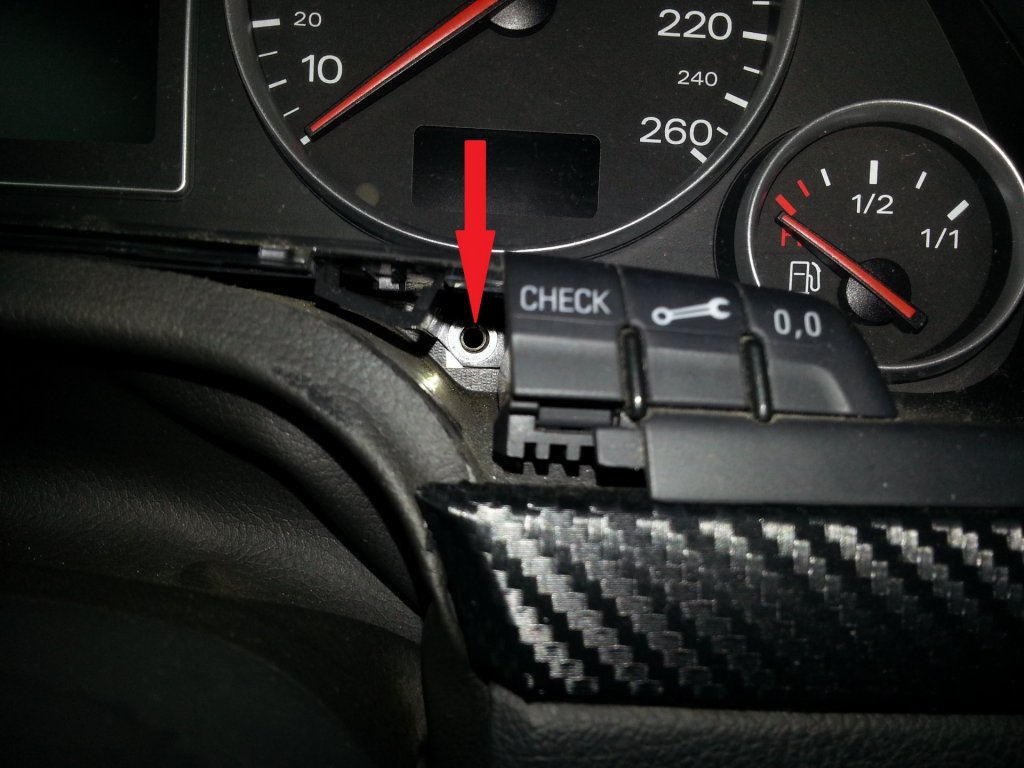

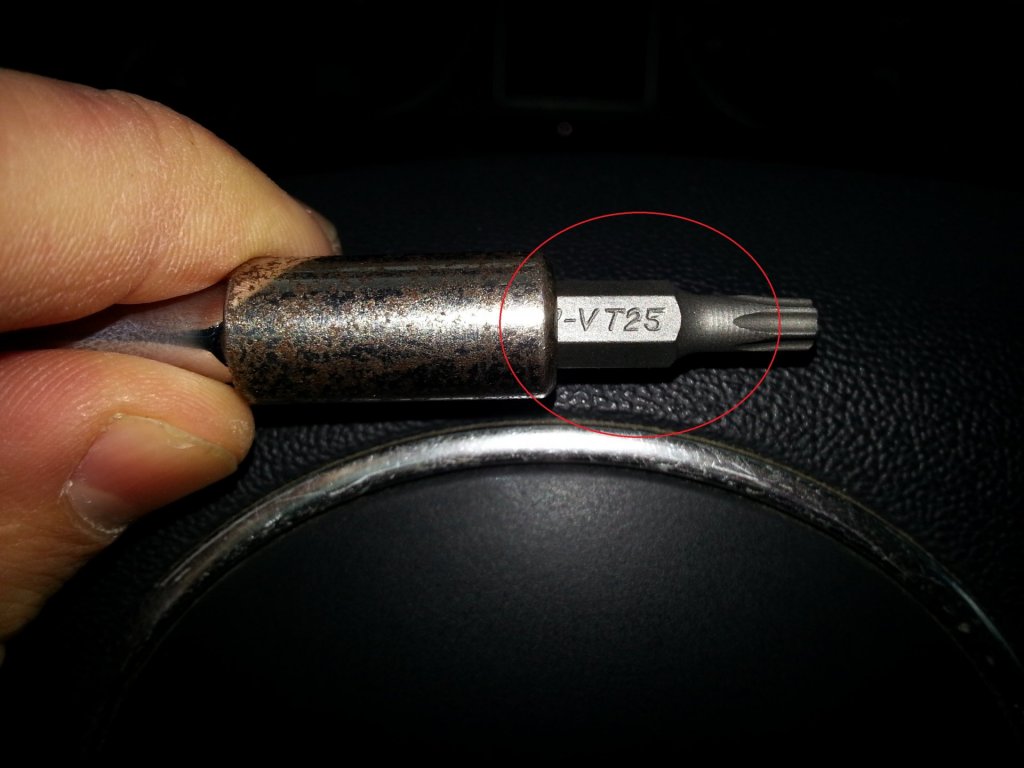

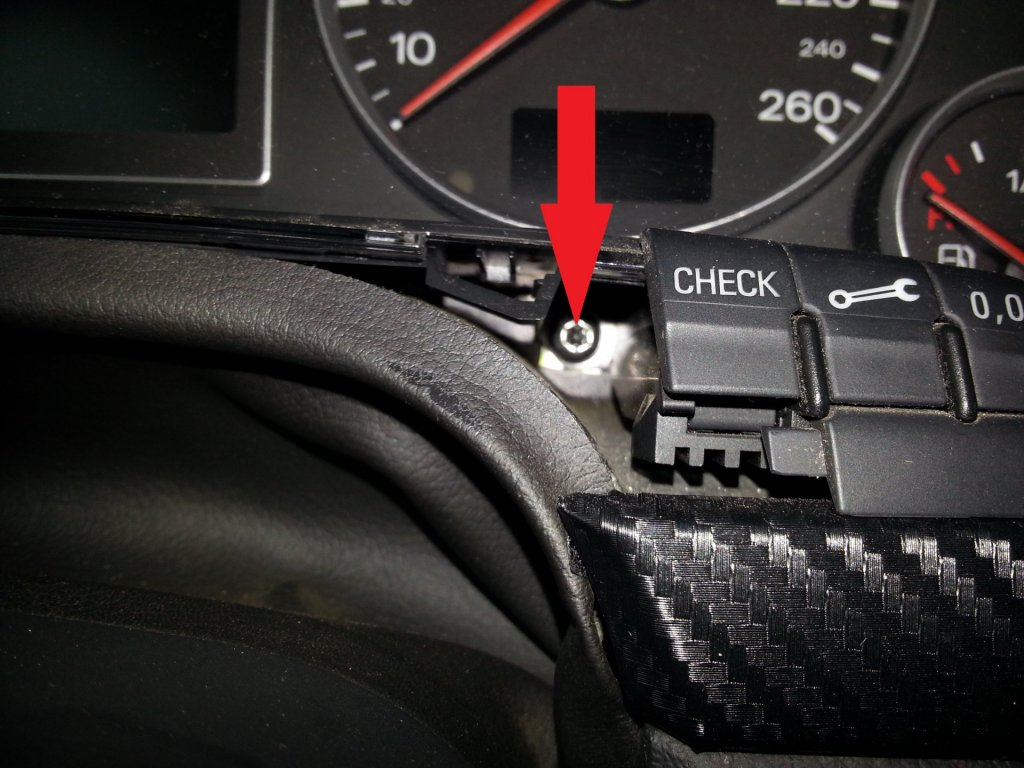

3. Wykręcamy 2 widoczne śrubki - torx 25 na długiej przedłużce

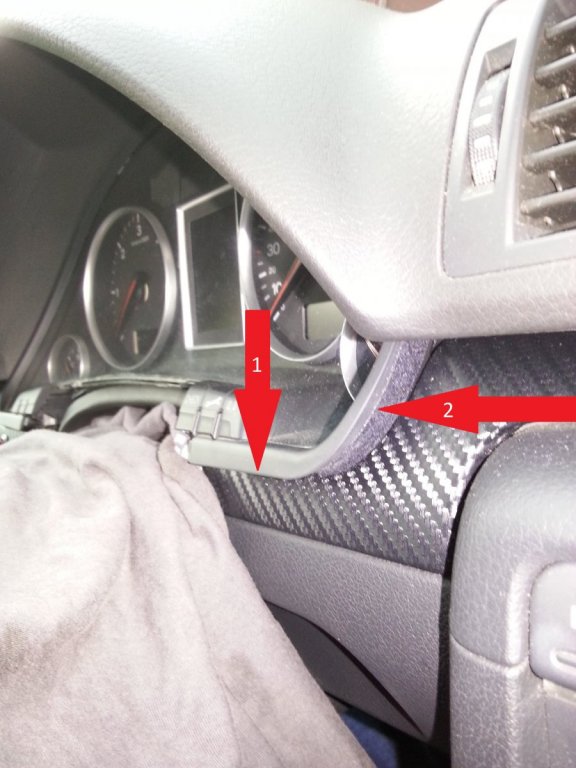

4. Kładziemy na kierownicy jakiś kawałek szmaty - coby nie porysować czegoś przypadkiem...i zabieramy się za wyciąganie licznika. Nie ma żadnych zatrzasków trzymających licznik. Wystarczy wytargać go tylko "z dziury" - da się to zrobić bez zdejmowania kiery. W pierwszej kolejności musimy lekko wysunąć zegary żeby pojawiła nam się boczna krawędź po tym wszystko idzie znacznie łatwiej



5. Odpinamy widoczne kostki (2 szt.). U mnie dodatkowo z tyłu zegarów był trzeci przewód - nie wiem do czego ;)

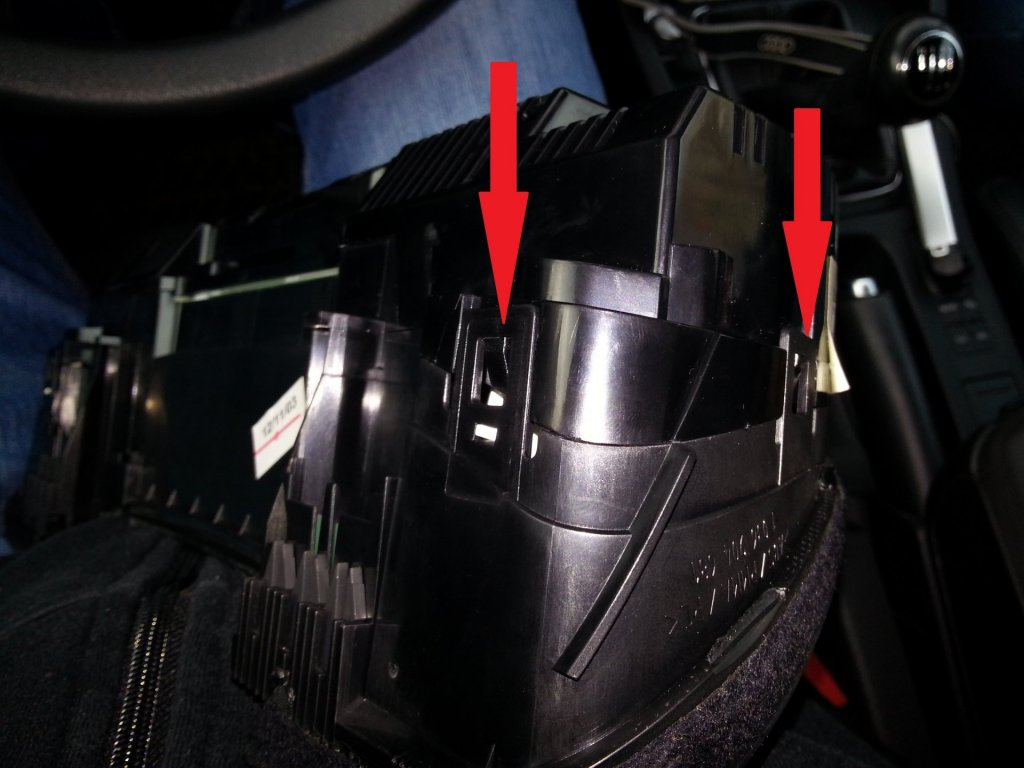

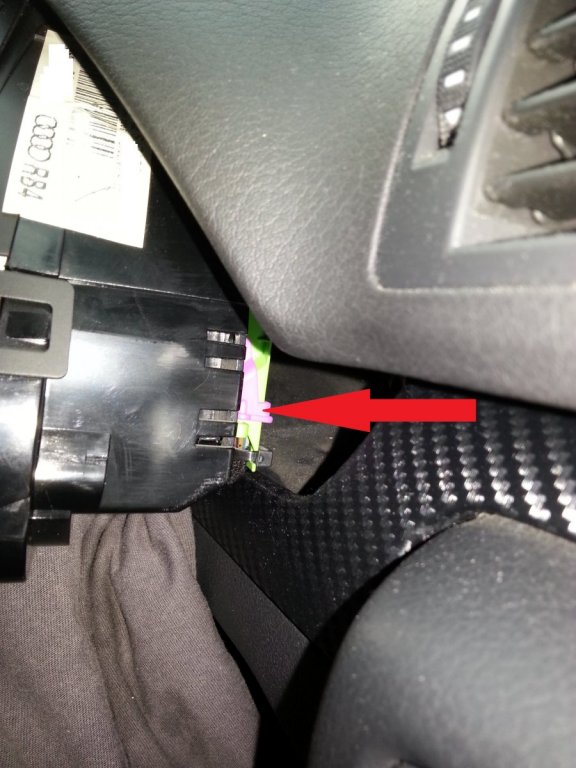

tu zaznaczony 3 kostka, której nie widać po odsunięciu zegarów

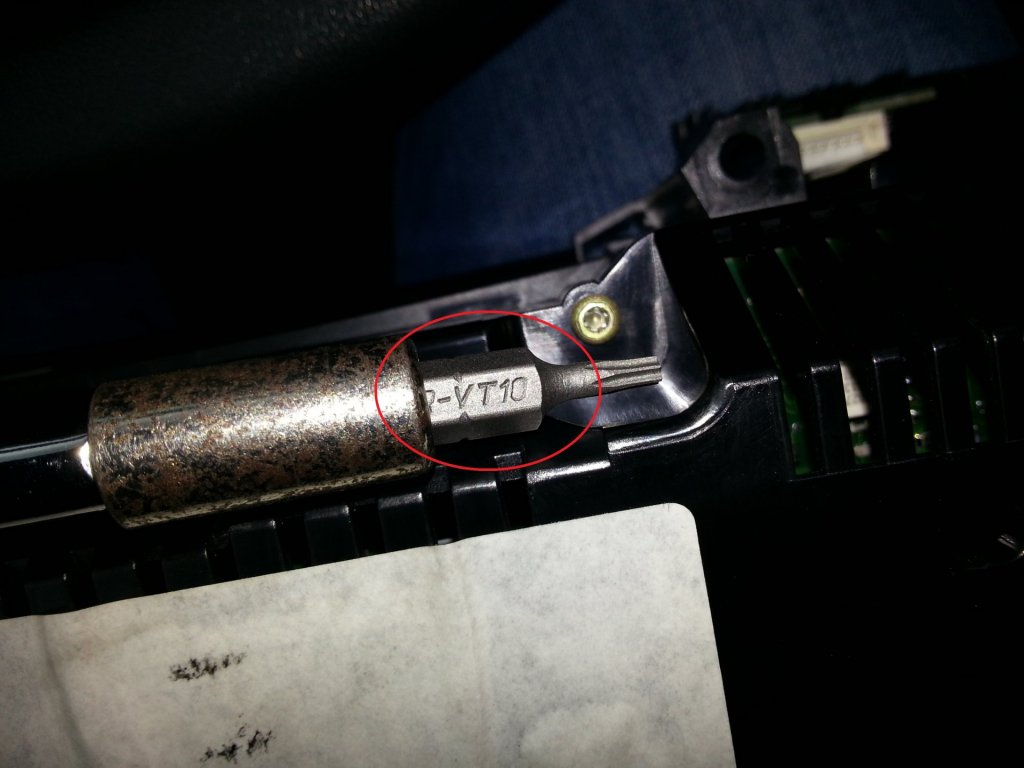

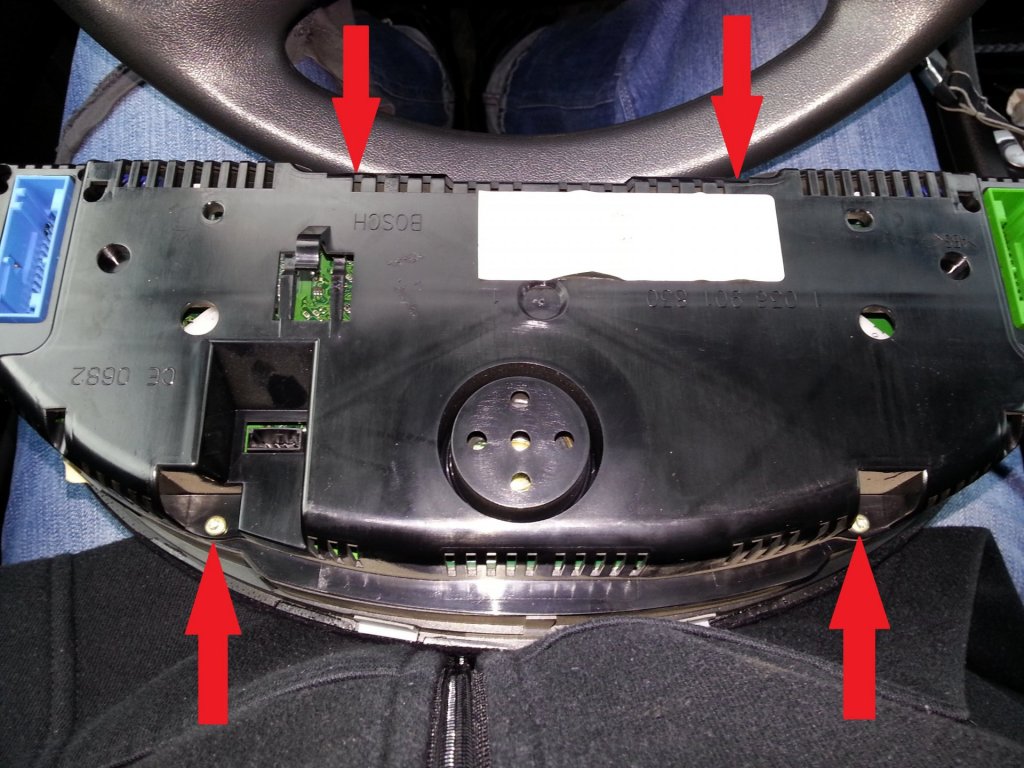

6. Kiedy zegary mamy już "na kolanach" odkręcamy 4 wkręty zaznaczone na zdjęciu - torx 10

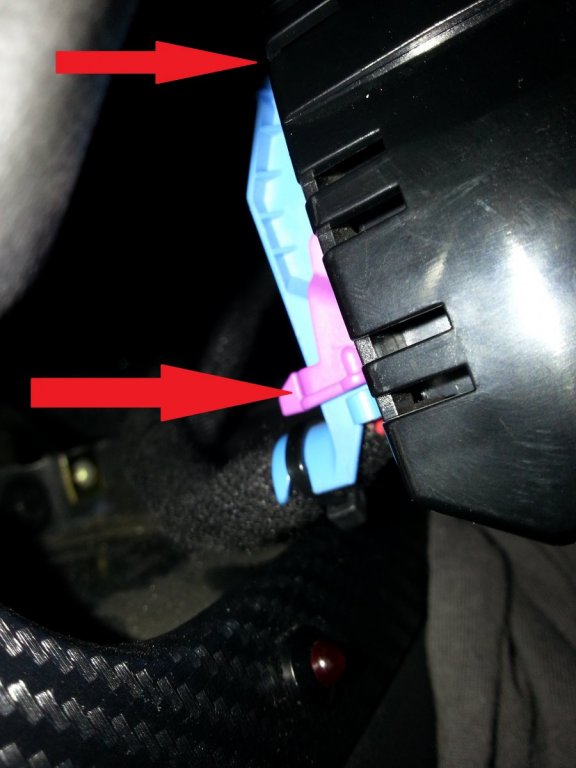

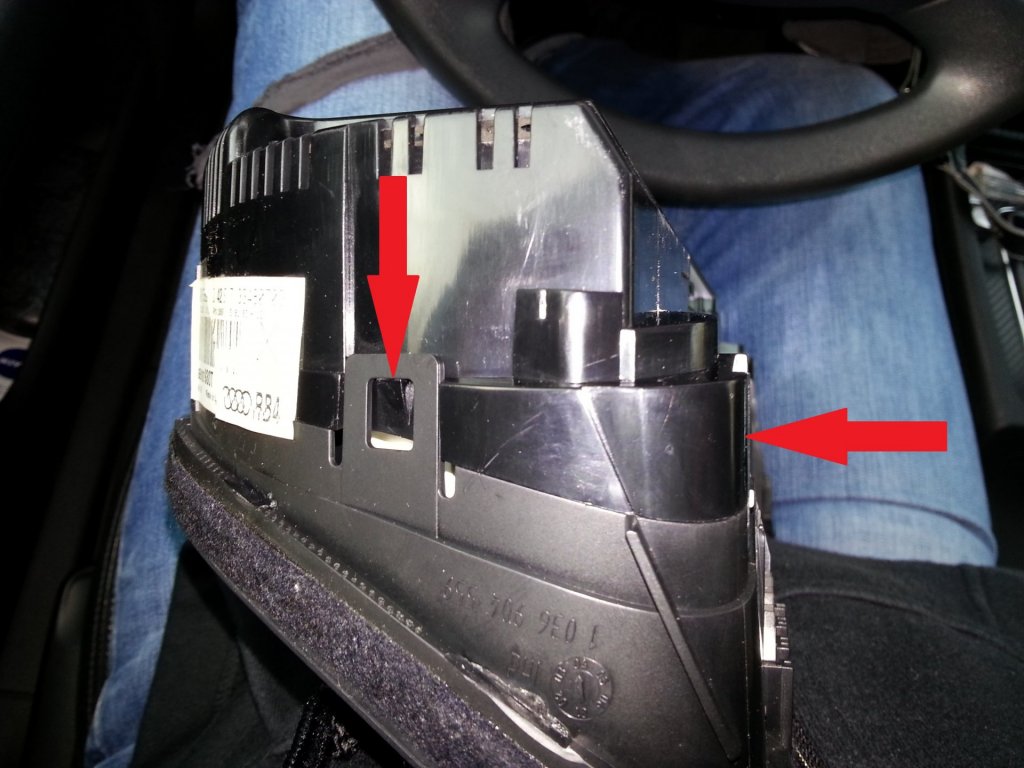

7. Odpinamy zaczepy po bokach zegarów - 4 szt.





8. Ostrożnie otwieramy zegary - przed tym należy (nie wiem czy u wszystkich) naciąć naklejki na zgarach które uniemożliwią ich otwarcie.

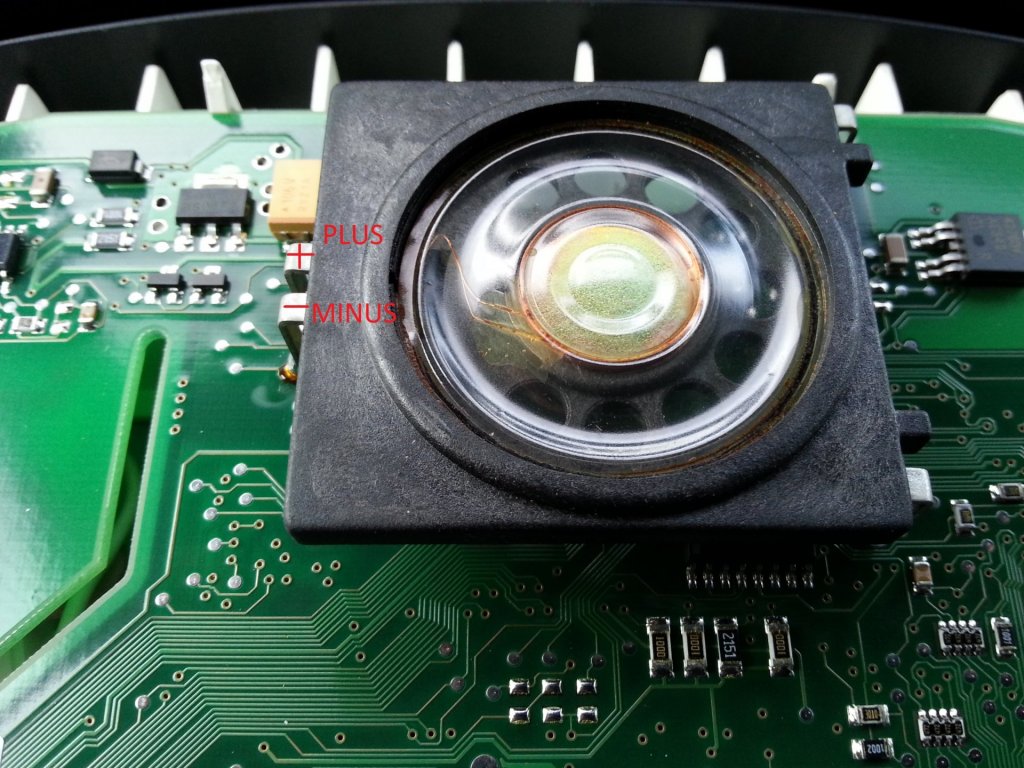

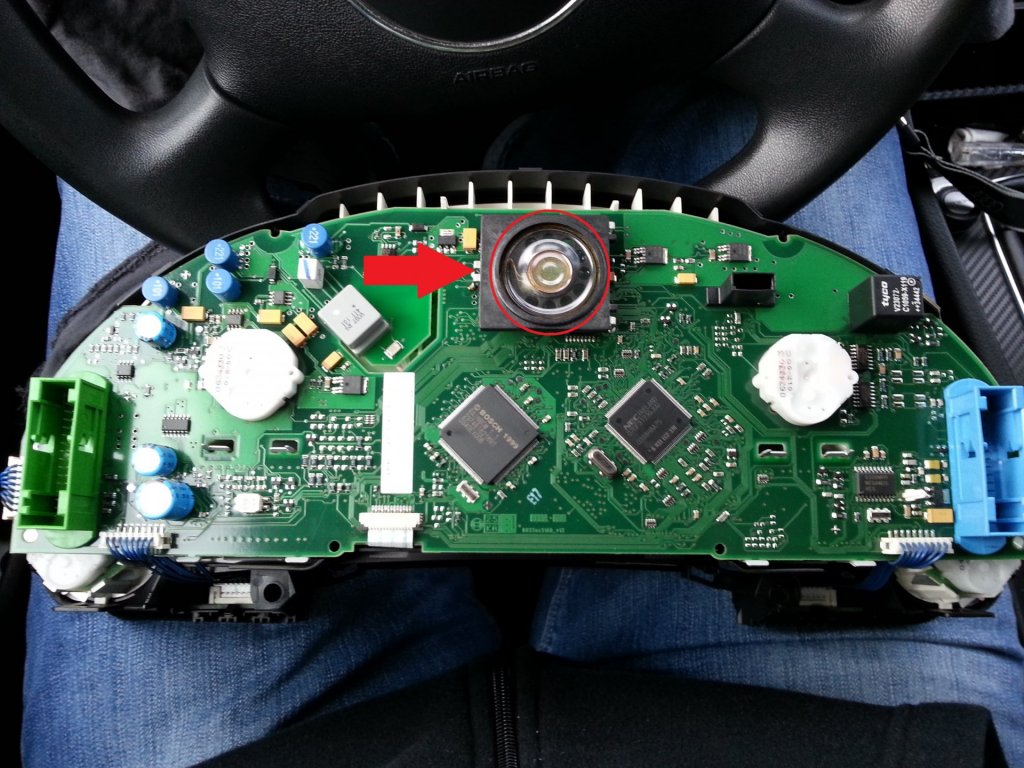

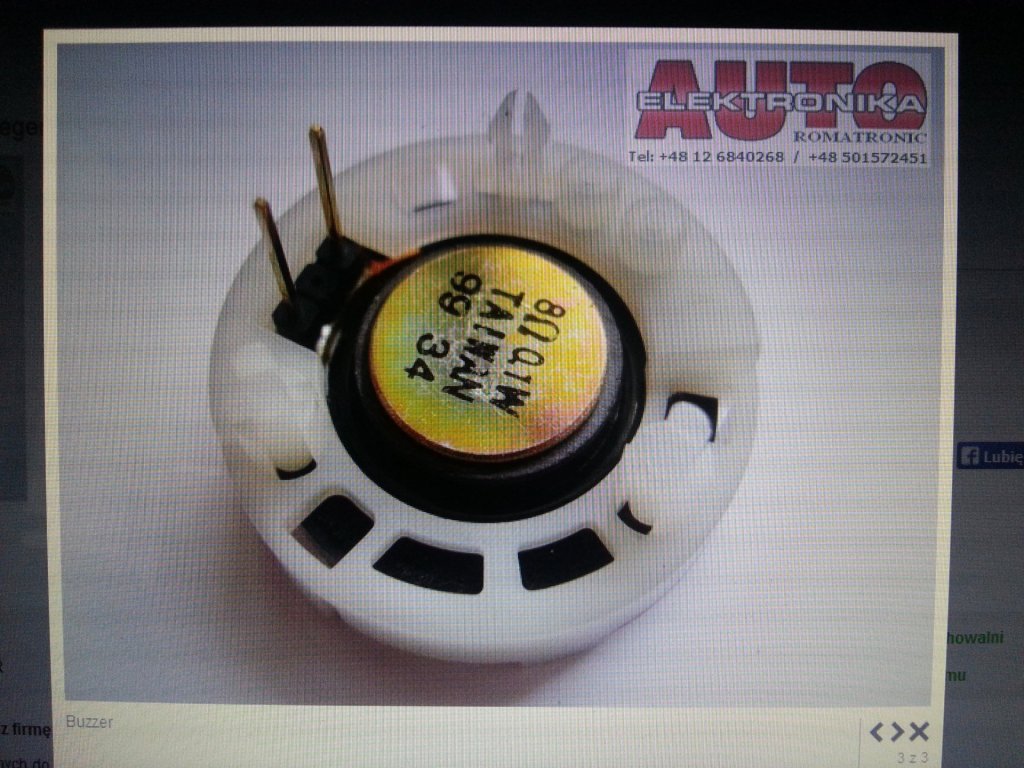

Mamy widoczny buzzer który nas wnerwia !

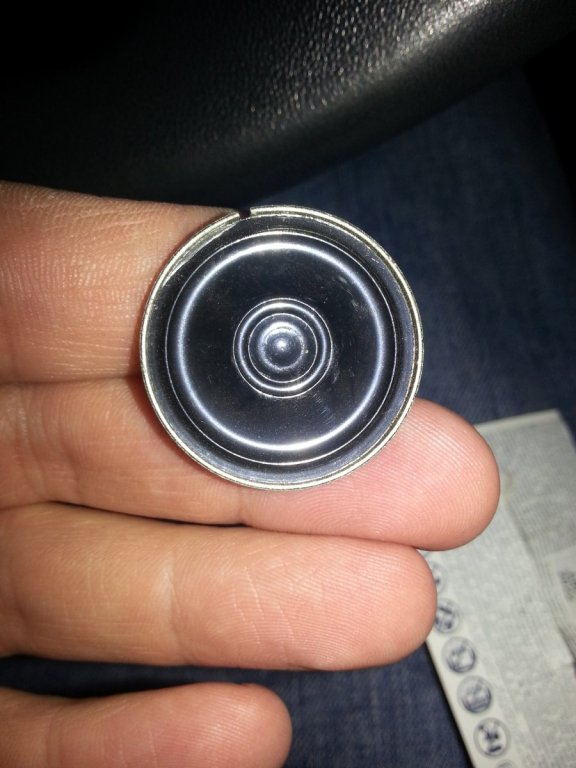

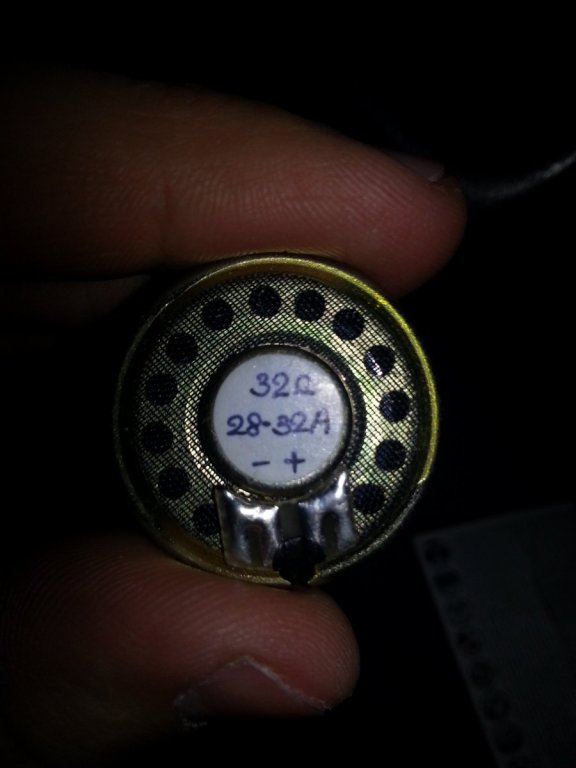

9. Ja do naprawy/wymiany buzzera użyłem 32 ohmowy głośniczek średnicy około 33mm ze złuchawek nausznych

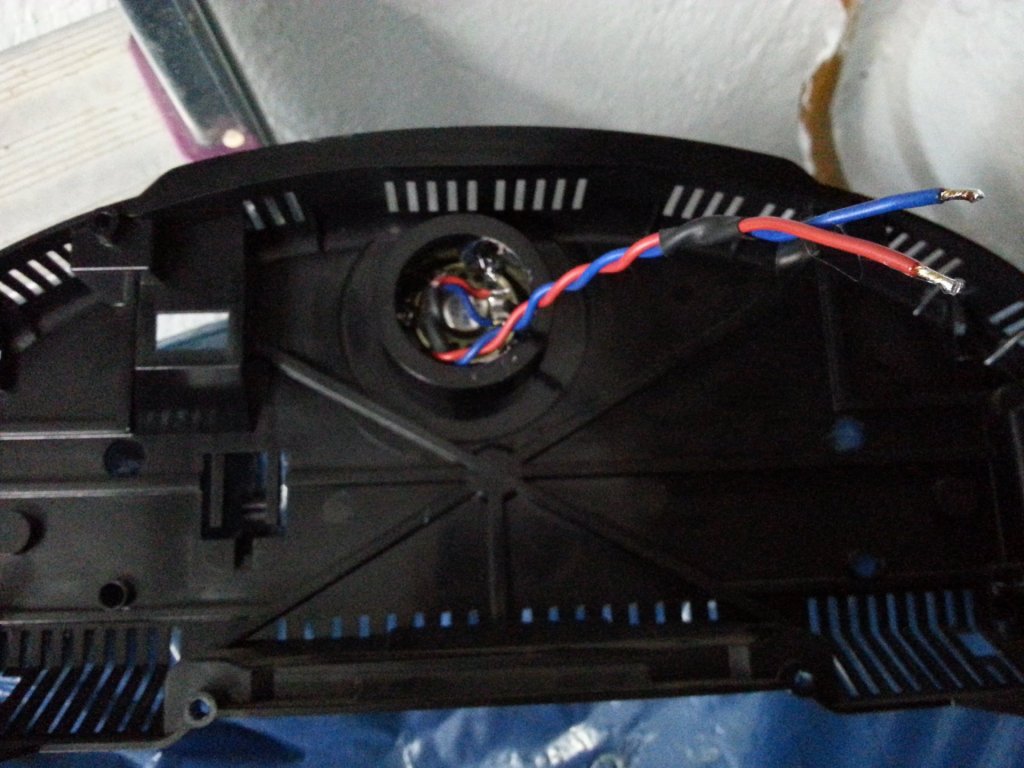

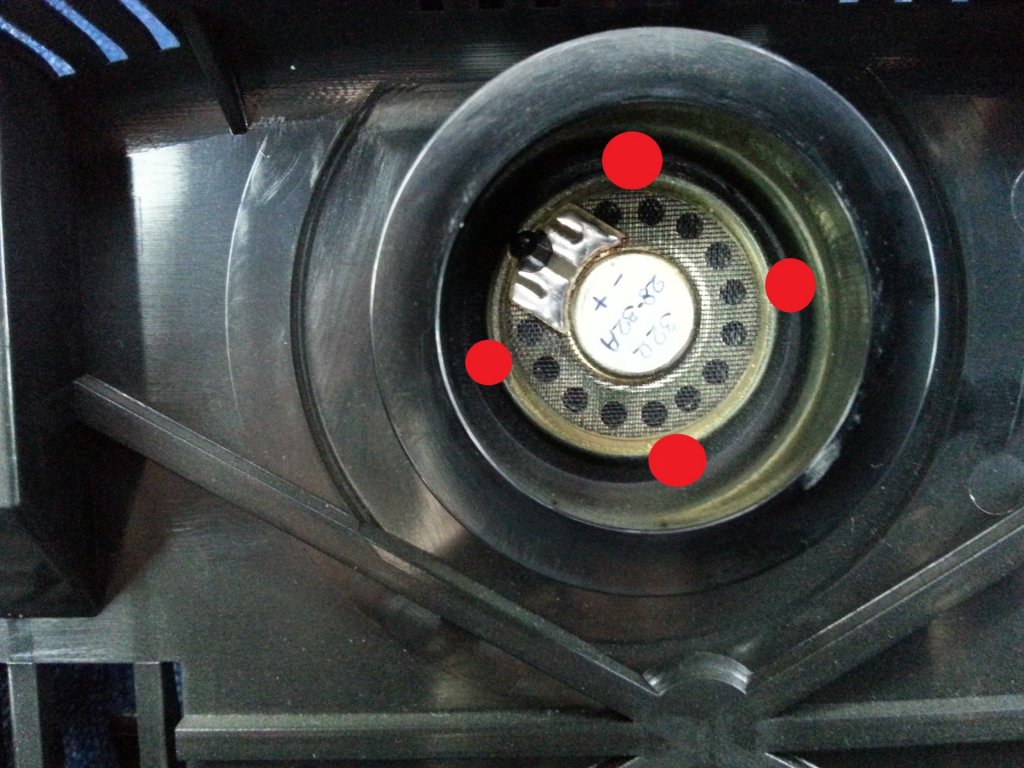

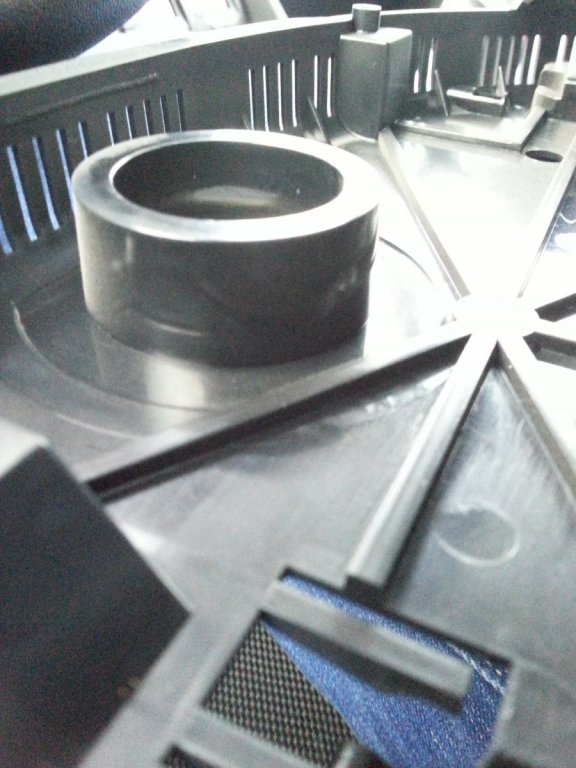

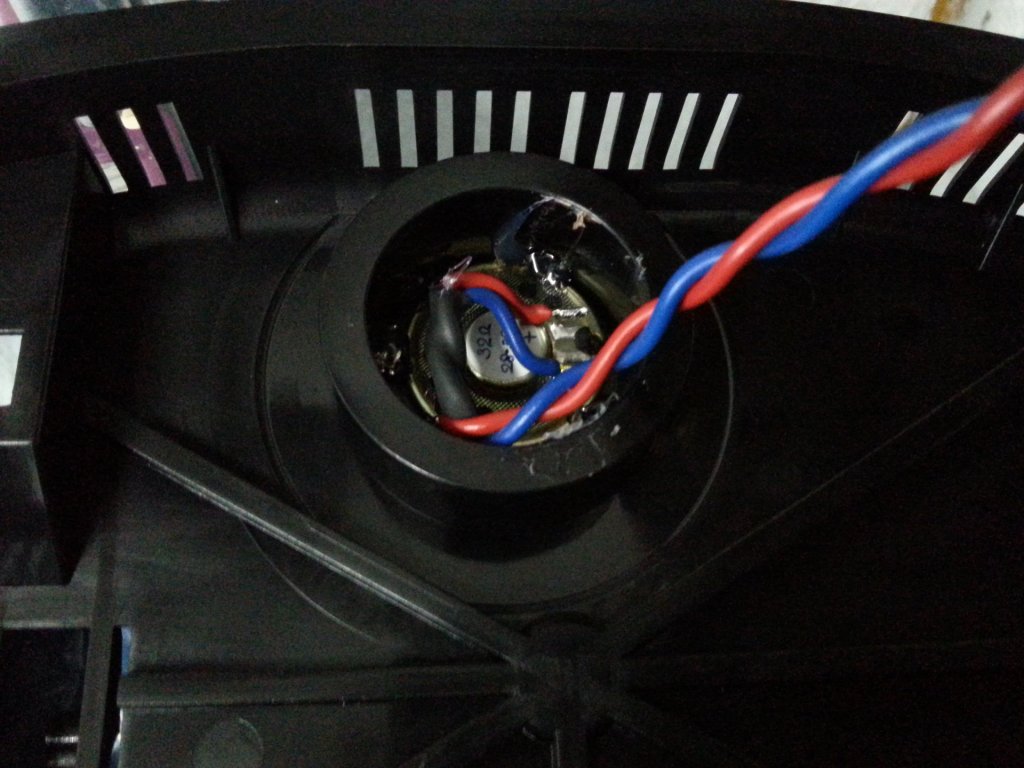

10. W pierwszej wersji naprawy chciałem ten głośniczek przyczepić na zewnątrz zegarów. Jednak w ostatniej chwili montaż przeprowadziłem w srodku zegarów. Całość umieściłem w zdjętej obudowie z zegarów. Nowy głośniczek przytwierdziłem klejem na gorąco w kilku miejscach na obwodzie.

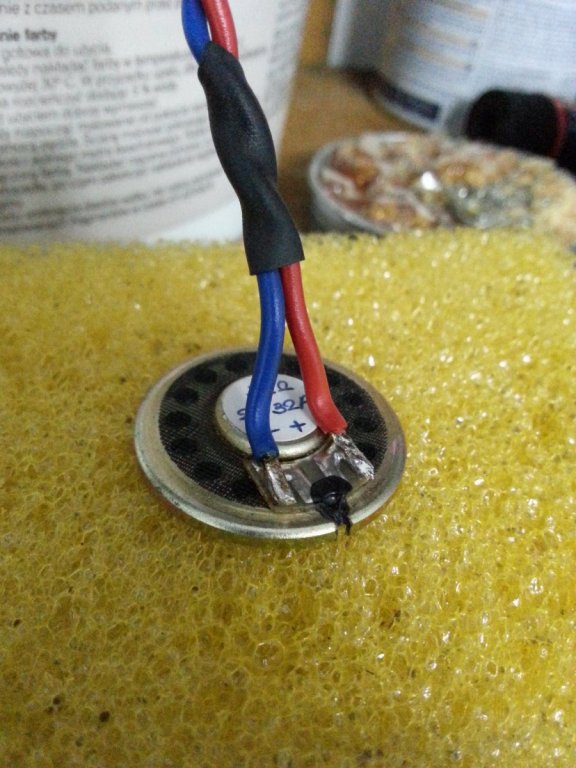

11. Do głośniczka przylutowałem przewody "pionowo"



12. Po montażu w wyżej opisanej wnęce lutujemy wystające przewody do nóżek na płycie głównej zegarów zgodnie z polaryzacją (pytanie czy polaryzacja jest tu mega istotna ?? )





Po ostatnim lutowaniu wszystko składamy do kupy w odwrotnej kolejności.

U mnie operacja powiodła się bez żadnych problemów - czego i Wam życzę.





























Edited by simon__75

Audi A4 2.0 TDI CAHA 2010 Avant S-Line

Share this post


Link to post
Share on other sites

Super poradnik! tylko mam pytanie czy przed całą operacją jest konieczność zdjęcia klemy z akumulatora?


:a4fan::audi::ON:

Share this post


Link to post
Share on other sites

no pewnie że tak :D

Share this post


Link to post
Share on other sites

Nie musisz . Jest tylko jeden warunek : nie wolno załączać stacyjki. Najlepiej kluczyk w kieszeni. Wiem bo to robiłem. Ja jednak z racji że te buzerki lubią padać podlutowałem 30 cm przewodu i buzer mam na zewnątrz licznika. Jak padnie to wymieniam w minutę bez demontażu i rozbierania licznika.

Edited by jacek70

:audi::quattro: i wszystko jasne.

Share this post


Link to post
Share on other sites

Ja aku nie odpinałem.
Również jak poprzednik rozważałem instalację buzerka na zewnątrz zegarów....finalnie poleciał "do środka".


Audi A4 2.0 TDI CAHA 2010 Avant S-Line

Share this post


Link to post
Share on other sites

Panowie czy po wyjęciu i odłączeniu zegarów trzeba potem włączać jakieś inne komunikaty np.niski poziom oleju. Potem podłączone zegary i czy wszystko będzie tak jak przed odlaczeniem. Ogólnie akumulator odcięty całkowicie.

Share this post


Link to post
Share on other sites

Będzie ok , bez żadnych komunikatów jak przed wyjęciem.


:audi::quattro: i wszystko jasne.

Share this post


Link to post
Share on other sites

Ja ppo odlaczniu licznika mie mialem bledow i sama wymiana na inny jest bardzo prosta:)


Chip tuning 170km 380Nm

Share this post


Link to post
Share on other sites

Ja przed odlaczeniem zegarów miałem błąd niskiego poziomu oleju. Po wymianie buzzera i podłączeniu zegarów błędu nie ma. Jest ok czy szukać gdzieś przyczyn tego zjawiska?

Share this post


Link to post
Share on other sites

Sprawdź vagiem.A błąd - pewnie został skasowany samoczynnie po odpięciu aku.


:audi::quattro: i wszystko jasne.

Share this post


Link to post
Share on other sites

Spoko. Jak będzie źle to błąd pewnie znowu się pojawi. Czyli po wyjęciu zegarów wszystko powróci do normy.

Share this post


Link to post
Share on other sites

Generalnie błędy z czasu przed wyjęciem zegarów pojawią się po ich wsadzeniu....
Jak coś ma być to będzie ;)


Audi A4 2.0 TDI CAHA 2010 Avant S-Line

Share this post


Link to post
Share on other sites

w innym temacie pisałem:

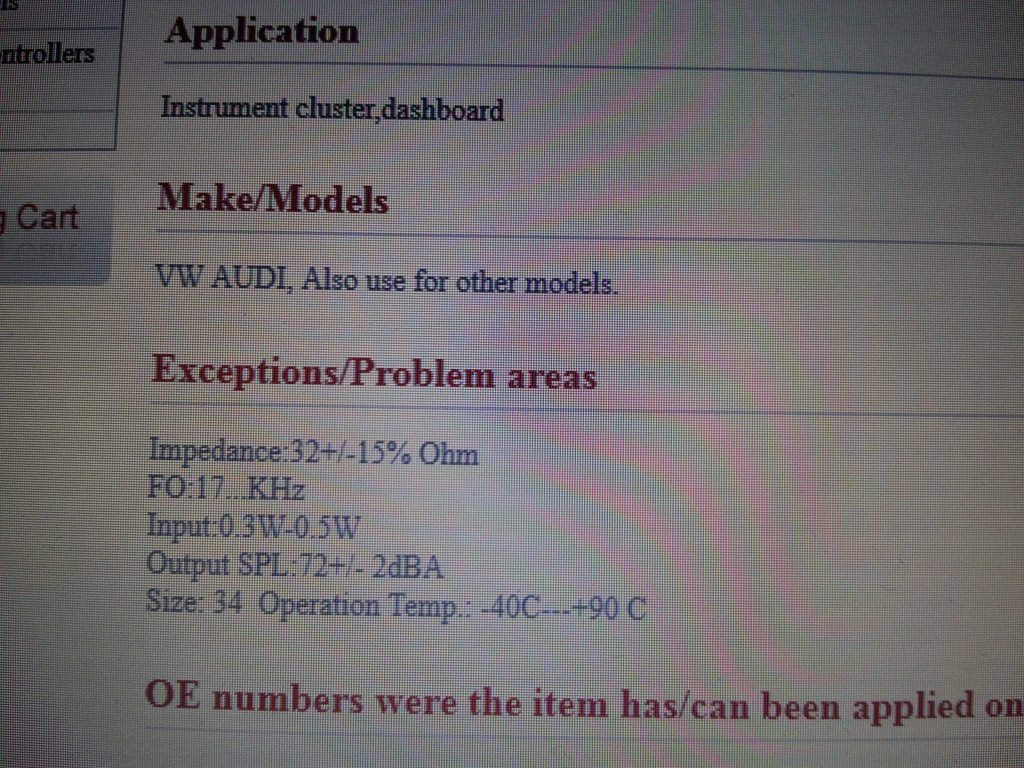

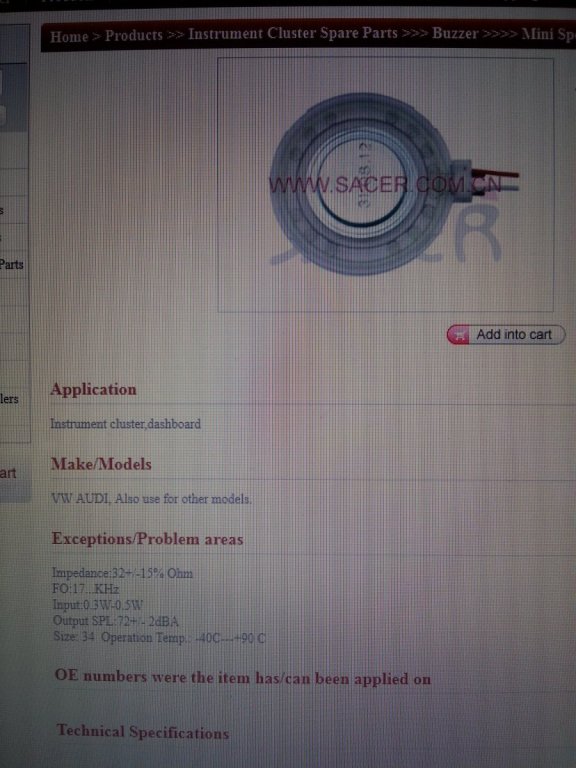

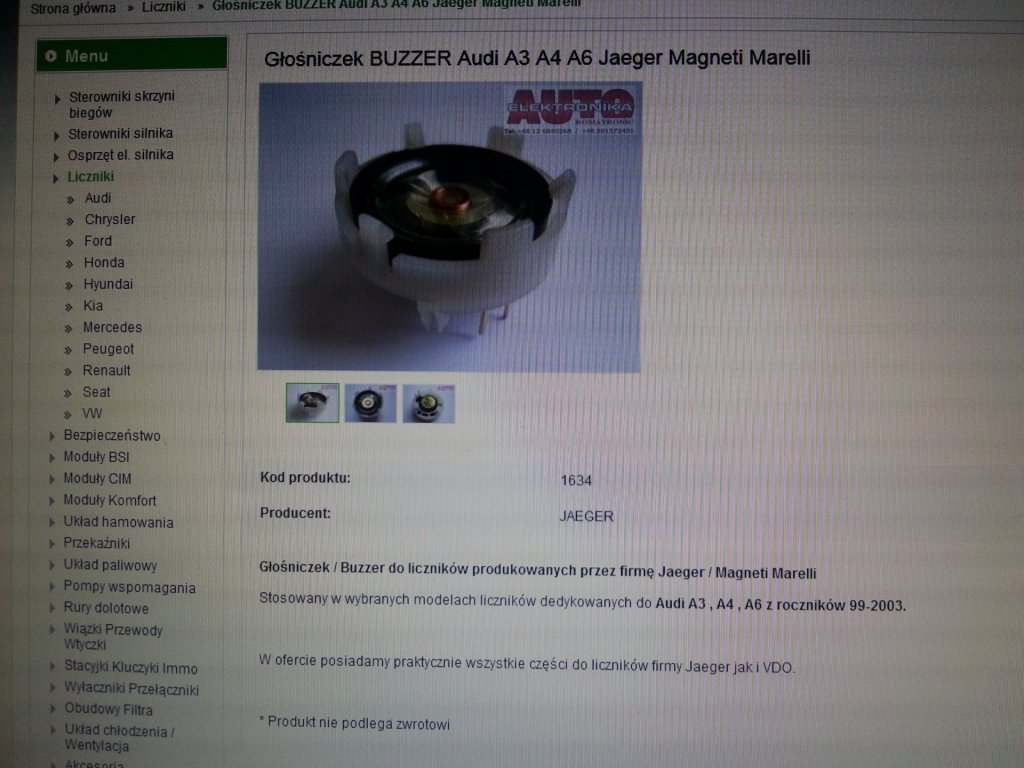

udało mi się dotrzeć do ori buzzera i jego specyfikacji:

Miniature speakers, type Digisound FE36100PC/W FR3/MG3-HT | Bürklin ˇ A World of Electronics

z ważniejszych informacji:

100om

ok 80dB

ja kupiłem głośniczek 130omowy za ok 5 zł i dźwięk jest chyba identyczny jak był na ori

Share this post


Link to post
Share on other sites

Ja brałem z dziecinne zabawki . Szukałem po wielkości i i działa. Innym razem kupiłem w elektronicznym.Z wyglądu jak korek od butelki i po podłączeniu ( na przewodach) też działa i to super.


:audi::quattro: i wszystko jasne.

Share this post


Link to post
Share on other sites

w innym temacie pisałem:

udało mi się dotrzeć do ori buzzera i jego specyfikacji:

Miniature speakers, type Digisound FE36100PC/W FR3/MG3-HT | Bürklin ˇ A World of Electronics

z ważniejszych informacji:

100om

ok 80dB

ja kupiłem głośniczek 130omowy za ok 5 zł i dźwięk jest chyba identyczny jak był na ori

Dobrze wiedzieć - tak na przyszłość.....

Na 32Ohm tez ładnie śmiga (już kolejny roczek) :)


Audi A4 2.0 TDI CAHA 2010 Avant S-Line

Share this post


Link to post
Share on other sites

Ja również zmieniałem głośniczek. A kupiłem 32 Ohm. Lutowanie w starym miejscu na starym koszyczku.

Co do klem to radzę zdejmować pomimo wszystko. U mnie po podłączeniu licznika bez zdejmowania klem fis kolorowy zamilkł (na czarno) dopiero po wszystkim pomogło zdjęcie klemy i ponowne jej założenie. Oczywiście nie wiem jak u was ale u mnie po takiej akcji zdjęcia klemy muszę ponownie zakodować pilota bo go nie widzi. Niby trwa to dosłownie minutę ale trzeba się wpinać do auta.

Oczywiście po ponownym wpięciu licznika świeci się kontrolka trakcji. Ale jest to normalne i po wykonaniu skrętu kołami oraz ruszeniu paru metrów kontrolka samoczynnie gaśnie.

:)

Share this post


Link to post
Share on other sites

U mnie buzer padł po wymianie akumulatora...dlatego do jego (buzera) wymiany nie odpinalem juz klem ;)


Audi A4 2.0 TDI CAHA 2010 Avant S-Line

Share this post


Link to post
Share on other sites

Ja nowy buzzerek przylutowalem na 60cm przewodzie i wyciągnołem go obok bezpieczników, teraz jak padnie to zdejme osłonę bezpieczników i wymienie na nowy .

Share this post


Link to post
Share on other sites

Wczoraj wreszcie zebrałem siły na montaż nowego buzzerka. Ja przylutowałem również dłuższy kabelek (nie zwracałem uwagi na polaryzację bo raczej nie ma to znaczenia - podobnie jak podpinanie kolumny głośnikowej do jakiejś mini wieży), chciałem zamontować go tak jak kolega na początku lecz mój głośniczek się nie mieścił. Wypuściłem przewody na zewnątrz licznika i przykleiłem go z tyłu do obudowy. Tylko moim zdaniem trochę za cicho gra ale tak czy siak po zgaszeniu auta i pozostawieniu włączonych świateł daje się spokojnie usłyszeć a na tym mi zależało bo z pamięcią bywa różnie :decayed: Drugim razem myślałbym zamontować go bliżej miejsca gdzie znajdują się bezpieczniki, wtedy byłby lepiej słyszalny przy otwartych drzwiach. Jeszcze taka rada, u mnie po odłączeniu zegarów na podłączonym aku po ponownym podłączeniu wszystko z autem było OK ale musiałem jeszcze raz odłączyć i podłączyć zegary i miałem problem z immo (napi "SAFE" na wyświetlaczu zamiast przebiegu, mrugająca kontrolka świec, auto gasło po 2 sekundach od odpalenia, rozkodowane piloty). Próbowałem odłączać klemy, zostawiałem auto z kluczykiem na zapłonie itp. Pomogło ponowne odłączenie i podłączenie wszystkich wtyczek zegarów. Kostki były wpięte dobrze ale widocznie chwilowo zwariował. Na sam koniec musiałem programować piloty i domykanie szyb z pilota.


:a4fan::audi::ON:

Share this post


Link to post
Share on other sites

Dziś wykonałem 2 czynności:

1) Polerka szybki - wyszło super

2) Instalacja nowego buzzera - wykorzystałem głośniczek do płyty głównej komputera

8d2064aaa80504b2674052686523f157d1eed2bd

Wszystko działa jak należy. Lutowałem zgodnie z polaryzacją z tego wątka. Głośniczek minimalnie ciszej działa ale za to nie denerwuje tak bardzo i nadal jest dobrze słyszalny

Dzięki za poradnik przydał się!

Edited by Gac3k

audi quattro 1 sticker logo decal-800x800.jpg Audi A4 B6 V6T Quattro TipTronic Avant S-Line: Wejdź

Share this post


Link to post
Share on other sites

Ja również wymieniłem głośniczek na taki 36mm 16Ohm 0,5W YD36, działa wyśmienicie.

Dziękuję za poradnik.

Share this post


Link to post
Share on other sites

Witam,

Wczoraj u siebie wymienialem glosniczek, wykorzystalem ze starych słuchawek ale po zmontowaniu wszystkiego dalej nie mam zadnego dzwieku.

Czy jest mozliwe wylaczenie/wlaczenie dzwiekow przez vcds? moze poprzedni wlasciciel cos majstrowal

Share this post


Link to post
Share on other sites

W VCDS jest test zegarów i tam masz 'GONG' - powinien być dźwięk. Wyłączenia dźwięków przynajmniej w B6 nie widziałem.

Jeśli się mylę niech mnie ktoś poprawi


audi quattro 1 sticker logo decal-800x800.jpg Audi A4 B6 V6T Quattro TipTronic Avant S-Line: Wejdź

Share this post


Link to post
Share on other sites

Testowalem i zaden dzwiek sie nie wydobyl :(

Share this post


Link to post
Share on other sites

No i ja sie zabralem dzis za naprawe buzzerka wg opisu kolegi simon_75. Wzialem taki z dzieciecej zabawki, wypuscilem go na dluzszych kabelkach w okolice skrzynki z bezpiecznikami i wszystko dziala jak nalezy?

Share this post


Link to post
Share on other sites

http://www.tme.eu/pl/details/vs-k36wp-50/glosniki/visaton/2913/

Glosnik o idealnych wymiarach pasuje do oryginalnej podstawki

Wycinamy plastikowy oring maskujacy miejsce laczenia glosnika z podstawa,

wycinamy glosnik dla uproszczenia dolutowac po 2cm przewodu do wyjsc glosnika,wklejamy nowy na elastycznym kleju (cyjanoakryl nie lapie tego materialu i jest zbyt kruchy) dolutowac przewody do nozek podstawy i gotowe

Transplantacja nie wymaga demontazu podstawy glosnika

Edited by pala92

Share this post


Link to post
Share on other sites

Mam takie pytanie, bo jestem w trakcie wymiany głośniczka. Czy w B6 z 2004 r. jest zwykłe pikanie przy otartych i nie zgaszonych światłach, czy taki ładny gong?

Share this post


Link to post
Share on other sites

Ciągły sygnał. Pyyyyyyyyyyyyyyyyyyyyyyyyyyyyy


audi quattro 1 sticker logo decal-800x800.jpg Audi A4 B6 V6T Quattro TipTronic Avant S-Line: Wejdź

Share this post


Link to post
Share on other sites

http://www.tme.eu/pl/details/vs-k36wp-50/glosniki/visaton/2913/

Glosnik o idealnych wymiarach pasuje do oryginalnej podstawki

Wycinamy plastikowy oring maskujacy miejsce laczenia glosnika z podstawa,

wycinamy glosnik dla uproszczenia dolutowac po 2cm przewodu do wyjsc glosnika,wklejamy nowy na elastycznym kleju (cyjanoakryl nie lapie tego materialu i jest zbyt kruchy) dolutowac przewody do nozek podstawy i gotowe

Transplantacja nie wymaga demontazu podstawy glosnika

Polecam. Kupilem taki miesiąc temu. Idealnie pasje wymiarami

Wysłane z mojego LG-D802 przy użyciu Tapatalka

Share this post


Link to post
