ESP i awaryjne

[SzpilaB6]

witam panowie, potrzebuje pomocy

Niestety moją audi napadli jakies wandale, i wyrwali tunel razem z kostkami od esp i awaryjnych kupilem już drugie, ale gdzie szukać kabli od nich?, ma ktos jakis schemat ew wie ktos gdzie ich szukać? Z góry wielkie dzięki a4 b6 1.8t sedan 2001

[Fazii]

esp switch (E132).pdf

hazard wiring lights button (E229).pdf

[SzpilaB6]

O kurcze, dziękuje Ci bardzo, a wiesz może gdzie jest początek tych kabli?, aby chociaz zlokalizować je

[Fazii]

Mogę Ci jedynie opisać przebieg widoczny na podesłanych schematach.

[SzpilaB6]

Mógłbyś?, bede mega wdzięczny naprawde, bo nie moge zrobic przeglądu bez awaryjek

[Fazii]

Przycisk ESP na schemacie oznaczony jako E132:

Pin1- przewód szaro niebieski idzie do złącza A175 a dalej do licznika Zielona kostka pin 17

Pin 3 - przewód brązowym (masa) podpinasz do złącza masy

Pin 4 - przewód czarno brązowy. Idzie do złącza plusowego A20, której dalej idzie do bezpiecznika nr 7 (10A)

Pin 6 - czarno zielony idzie na kostkę zieloną 17-sto pinową na pin 5. Kostka znajduje się na dole słupka A





Włącznik awaryjnych E229



Pin 2 żółto niebieski idzie na moduł j519 (lokalizacja foto na dole) kostkę szarą pin 8

Pin 6 czerwono żółty idzie na j519 kostka szara pin 9

Pin 3 i 4 idą do masy (przewody brązowe)

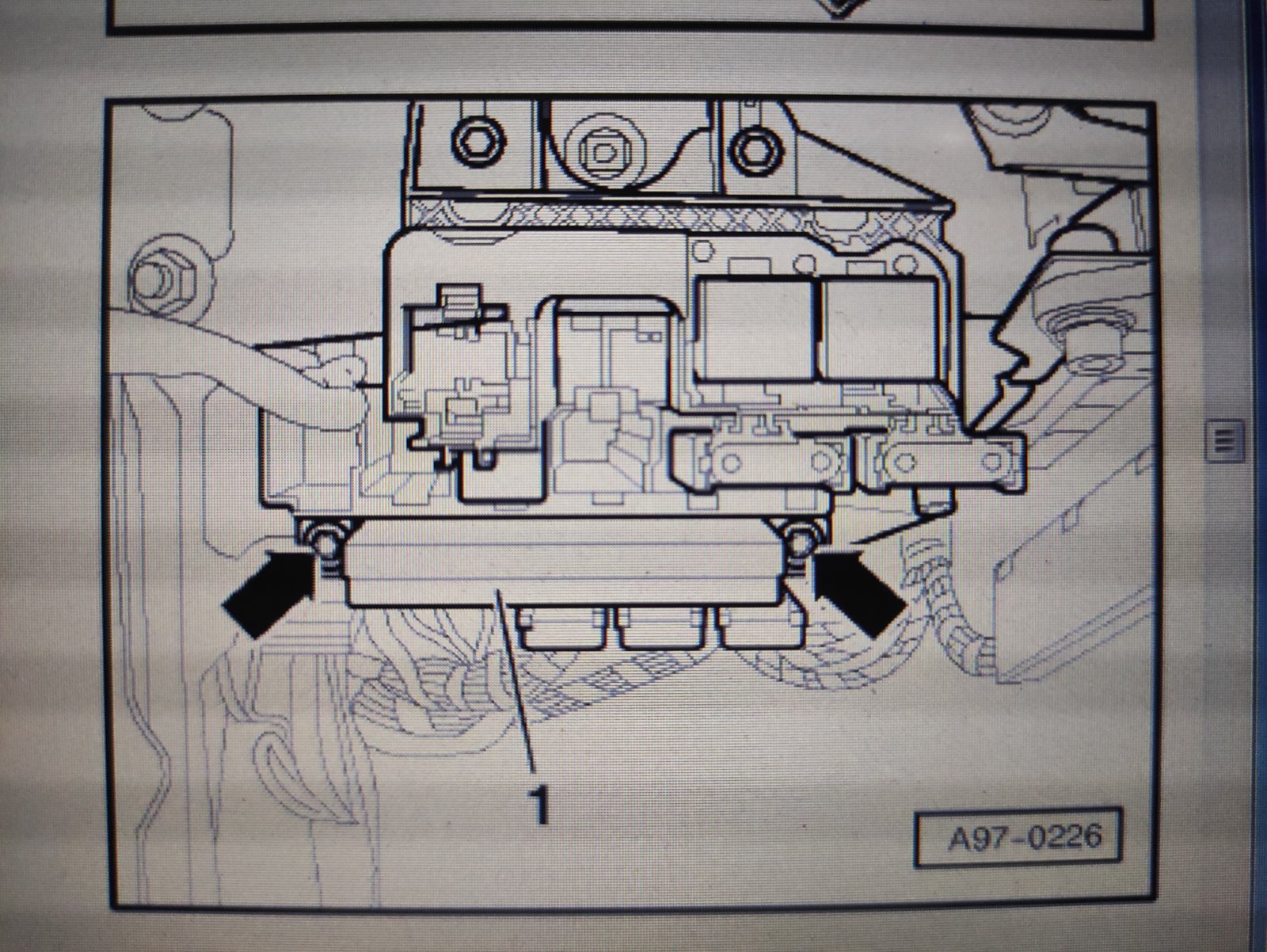

J519 (za schowkiem kierowcy):

Edytowane 16 Października 2020 przez Fazii

[SzpilaB6]

Nie wiem jak ci dziękować naprawde!, dziękuje za poświęcony czas, zaraz wracam do garażu i zrobię, dam znać, ale wydaje mi się ze uda mi się to znalezc, pozdrawiam cieplutko

[SzpilaB6]

Dziękuje bardzo za tak szczegółowe rozpisanie, poradziłem sobie, awaryjne I esp dziala , elektryk powiedzial mi za to ponad 300pln?

[Fazii]

Podać nr konta??

Grunt, że działa ??
