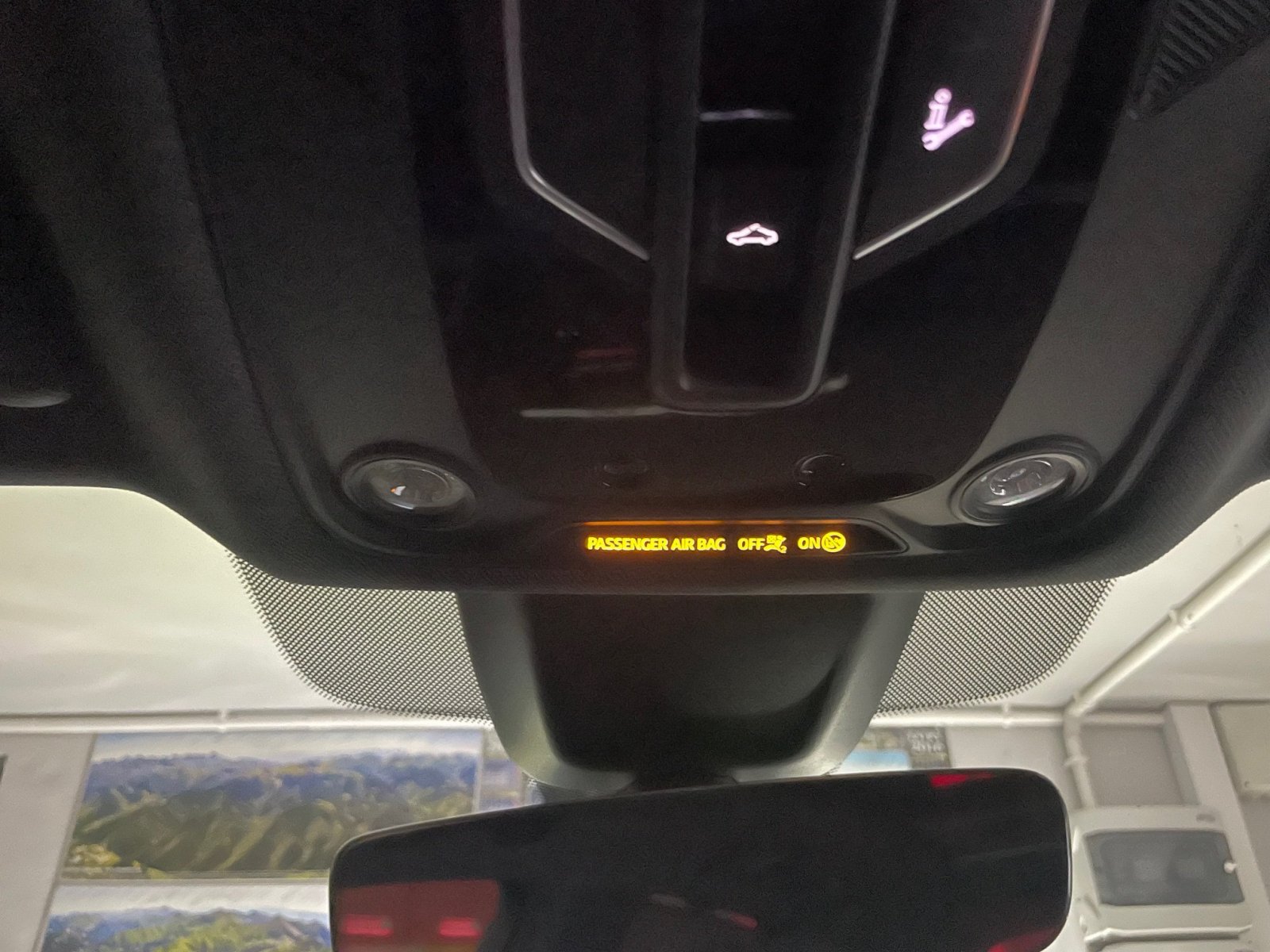

Zapalona kontrolka poduszki na desce rozdzielczej

[platinum]

Witam.

Pisze na świeżo, sam jeszcze nic nie sprawdzałem, to co mi przekazali z serwisu. Miałem wymienianą podsufitkę, więc siłą rzeczy wszystkie panele oświetleniowe w podsufitce miałem rozpinane. Po złożeniu podsufitki dostałem info że pojawił sie błąd. Na desce świeci mi kontrolka poduszki  a błąd co mi przesłali wygląda tak:



Gdzie szukać problemu?- czy ktoś miał podobny problem i jak go rozwiązać?

(Myślę że to jedynie błąd wynikły z rozłączenia panela podsufitki, da sie go skasować czy zrobić kontrole poduszek, itp)



Edytowane 28 Września 2023 przez platinum

[sahipp]

nie wiem jak to jest w b9, czy coś się nie zmieniło... zakładam że może w warsztacie mieli odłączoną poduszkę na podłączonym aku... jak trzeba rozpiąć poduszkę to zawsze trzeba aku odpiąć aby błąd nie wyskoczył... przynajmniej tak to jest w starszych autach, jak się zapomni to trzeba vagiem tylko  błąd usunąć - ale jak mówię tak było w starszych autach, być może w b9 jest nadal tak samo...

[Góral65]

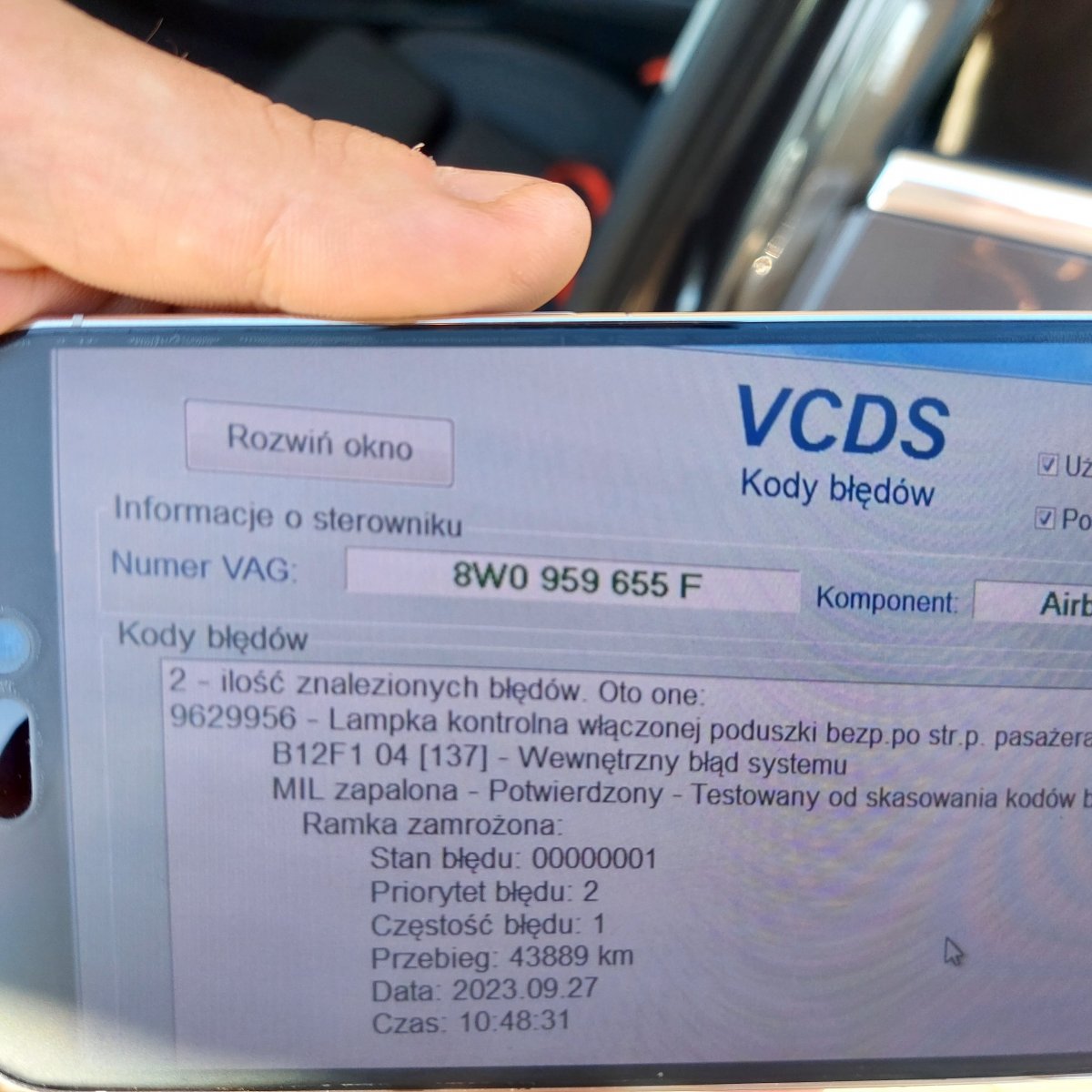

Wyraźnie pisze lampka kontrolna poduszki powietrznej pasażera, jest ona w lampie podsufitki z przodu jak ją odepniesz i jest załączony zapłon to na 1000% wyskoczy taki błąd, wystarczy tylko skasować i będzie ok.

[platinum]

Witam.  Podpiąłem vcdsa, pojawił się ten sam błąd co zdjęcie powyżej. Skasowałem go ale po ponownym uruchomieniu auta,  pojawił się.  Ponowne kasowanie Ok, uruchomienie auta- błąd.  Zapewne w serwisie co wymieniali podsufitke kasowali też, ale to pomagało aż do momentu ponownego uruchomienia auta.

Edytowane 30 Września 2023 przez platinum

[Muskel1]

Wrzucamy zawsze pełny auto-scan a nie fragment zdjęcia.

[platinum]

2 godziny temu, Muskel1 napisał(a):

Wrzucamy zawsze pełny auto-scan a nie fragment zdjęcia.

Pełny skan:



Adres 15: Airbag       Plik etykiet: 8W0-959-655.clb
Oznaczenie elementu: 8W0 959 655 F    HW: 8W0 959 655 F
  Komponent i/lub wersja: Airbag10.44   H03 0103
           Kodowanie: AACCF0C00C800000585400F3D04C00000000
           Kod serwisu: WSC 06335 790 00001
              Zbiór danych ASAM: EV_AirbaAU10BPAAU736 005013 (AU49)
                       ROD: EV_AirbaAU10BPAAU736_005_AU49.rod
                      VCID: 4C9D39F2E7CB1EE9E9-8018
2 - ilość znalezionych błędów. Oto one:

9629956 - Lampka kontrolna włączonej poduszki bezp.po str.p. pasażera
          B12F1 04 [137] - Usterka systemu
          MIL zapalona - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 2
                    Częstość błędu: 1
                    Przebieg: 43979 km
                    Data: 2023.09.30
                    Czas: 21:22:41

9769732 - Nieznany kod błędu
          B1513 04 [137] - Usterka systemu
          MIL zapalona - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 2
                    Częstość błędu: 1
                    Przebieg: 43979 km
                    Data: 2023.09.30
                    Czas: 21:22:41



[Muskel1]

To nie jest nadal pełny scan.

[platinum]

Autoscan:

Typ podwozia  F4-AU49 (8W5)
Skanowanie: 01 02 03 08 09 15 16 17 19 29 39 3C 42 44 46 52 5F 6C 6D 81
          A5 BB BC CF D6 D7

VIN: WAUZZZF49HA136254   Przebieg: 43979km

01-Silnik -- Stan: OK 0000
02-Skrzynia biegów -- Stan: OK 0000
03-ABS/hamulce -- Stan: OK 0000
08-Klimatyzacja -- Stan: OK 0000
09-Centr.zesp.elektr. -- Stan: Usterka 0010
15-Airbag -- Stan: Usterka 0010
16-Koło kierownicy -- Stan: OK 0000
17-Zest.wskaźników -- Stan: OK 0000
19-CAN Gateway -- Stan: OK 0000
29-Światła -lewa str. -- Stan: INTERFEJS NIEKOMPATYBILNY
39-Światła -prawa str. -- Stan: INTERFEJS NIEKOMPATYBILNY
3C-Zmiana pas.ruchu -- Stan: OK 0000
42-Elektr.drzwi kier. -- Stan: OK 0000
44-Wsp.kierownicy -- Stan: OK 0000
46-Moduł komfortu -- Stan: OK 0000
52-Elektr.drzwi pas. -- Stan: OK 0000
5F-Elektr.informacji -- Stan: OK 0000
6C-Kamera wsteczna -- Stan: OK 0000
6D-Elektr.bagażnika -- Stan: OK 0000
81-Zmiana biegów -- Stan: OK 0000
A5-Czujniki asyst.j.-p. -- Stan: Usterka 0010
BB-Drzwi tylne s.kier. -- Stan: OK 0000
BC-Drzwi tylne s.pas. -- Stan: OK 0000
CF-Zmiana pas.ruchu 2 -- Stan: OK 0000
D6-Sterow.LED lewy 2 -- Stan: INTERFEJS NIEKOMPATYBILNY
D7-Sterow.LED prawy 2 -- Stan: INTERFEJS NIEKOMPATYBILNY

-------------------------------------------------------------------------------
Adres 01: Silnik (J623-CYRB)       Plik etykiet:. 06L-907-115-V1.clb
   Oznaczenie elementu SW: 8W0 906 259 E    HW: 06L 907 425 C
   Komponent: 2.0l R4 TFSI  H15 0003
   Weryfikacja: --H15---    CVN: 8CD69B9B
   Kodowanie: 122500322326050B34280000000000000000000000000000
   Kod serwisu: WSC 06314 790 00001
   Zbiór danych ASAM: EV_ECM20TFS0208W0906259E 001004
   ROD: EV_ECM20TFS0208W0906259E.rod
   VCID: 438F12CECA95D19118-8016
   VINID: 9D196AAAA5842584410C6085107D88FD1D

Nie znaleziono błędów.
Kody gotowości: 0010 0001

-------------------------------------------------------------------------------
Adres 02: Skrzynia biegów (J217)       Plik etykiet:| 0CJ-927-156.clb
   Oznaczenie elementu SW: 8W1 927 155 M    HW: 0CJ 927 156
   Komponent: 0CL 20TFSIRdW H03 0009
   Weryfikacja: --H03---    Numer seryjny: 0000000797 CVN: F3EF8AB8
   Kodowanie: 000001
   Kod serwisu: WSC 00000 000 00000
   Zbiór danych ASAM: EV_TCMDL382021 002024
   ROD: EV_TCMDL382021_AU49.rod
   VCID: 4A913FEAEDBF00D9DB-801E

   Pompa MTF:
   Podsystem 1 - Oznaczenie elementu SW: 0CK 927 152 AA    HW: 0CK 321 281 K
   Komponent: V553 MTFP  002 0572
   Numer seryjny: 75117071170035000277

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 03: ABS/hamulce (J104)       Plik etykiet: 8W0-907-379-PLU-V1.clb
   Oznaczenie elementu SW: 8W0 907 379 G    HW: 8W0 907 379 J
   Komponent: ESP9 Plus     H06 0719
   CVN: B085950A
   Kodowanie: 14AA409928A50A9C11A0489600815292E6A5DA280214508812004A4967A55B
   Kod serwisu: WSC 06324 790 00001
   Zbiór danych ASAM: EV_ESP9BOSCHCMP 001001
   ROD: EV_ESP9BOSCHCMP_001.rod
   VCID: 499300E6E8B90BC1D2-801C

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 08: Klimatyzacja (E87)       Plik etykiet:* Przekier.nieudane!
   Oznaczenie elementu SW: 8W0 820 043 G    HW: 8W0 820 043 G
   Komponent: Klima Zone 3  H32 0090
   Kodowanie: 240800095544400D02000100880000000000000000000000000000000000
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_AirCondiBHTCAU491 001013
   ROD: EV_AirCondiBHTCAU491.rod
   VCID: 3777761E8E4D8D31B4-8062

   Sterownik dmuchawy świeżego powietrza (z przodu):
   Podsystem 1 - Oznaczenie elementu SW: 4M1 820 021 A    HW: 4M1 820 021 A
   Komponent: J216 FLuftV  H08 0003
   Numer seryjny: 00000000000001295643

   Czujnik wilgotności powietrza na zewnątrz:
   Podsystem 2 - Oznaczenie elementu SW: 4H0 907 658 A    HW: 4H0 907 658 A
   Komponent: AQ_Hum_Sensor  H01 0006
   Numer seryjny: 0C89829880PAG0MUFU02

   Panel obsługi układu klimatyzacji z tyłu:
   Podsystem 3 - Oznaczenie elementu SW: 8W0 919 158     HW: 8W0 919 158
   Komponent: E265 Kli Fond  H40 0080

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 09: Centr.zesp.elektr. (J519)       Plik etykiet:* Przekier.nieudane!
   Oznaczenie elementu SW: 8W0 907 063 CG    HW: 8W0 907 063 BG
   Komponent: BCM1 MLBevo   H13 0267
   Kodowanie: 07501143E11800CD0515001058AE80F9110B3108000000000000000020001A810A450122025705
   Kod serwisu: WSC 06325 790 00001
   Zbiór danych ASAM: EV_BCM1BOSCHAU736 018006
   ROD: EV_BCM1BOSCHAU736_018_AU49.rod
   VCID: 0201D7CA950F189953-8056

   Sterownik silnika wycieraczek:
   Podsystem 1 - Oznaczenie elementu SW: 8W1 955 119     HW: 8V1 955 119 A  Plik etykiet: 1KX-955-119.CLB
   Komponent: WWS491 170113  043 0813
   Numer seryjny: 89435300301701303486
   Kodowanie: 5BC7F7

   Czujnik rozpoznawania deszczu i światła:
   Podsystem 2 - Oznaczenie elementu SW: 81A 955 555 A    HW: 81A 955 555
   Komponent: G397_RLFSS  H06 0002
   Numer seryjny: 20261089X81A955555A0
   Kodowanie: 02005D

   Przełącznik świateł:
   Podsystem 3 - Oznaczenie elementu SW: 4M0 941 531 AA    HW: 4M0 941 531 AA
   Komponent: E1 - LDS  H06 0008
   Numer seryjny: 08 07 2016  00657022

   Automatycznie przyciemniane lusterko wewnętrzne:
   Podsystem 4 - Oznaczenie elementu SW: 8W0 857 511     HW: 8W0 857 511
   Komponent: Y7_Innenspieg  H09 0002
   Numer seryjny: GX1CE115121611520353
   Kodowanie: 010000

   Moduł oświetlenia wnętrza:
   Podsystem 5 - Oznaczenie elementu SW: 8W0 947 135 BQ    HW: 8W0 947 135
   Komponent: J528-Dachele  H14 0130
   Numer seryjny: B00270120

   Jednostka obsługi funkcji jazdy i funkcji Komfort:
   Podsystem 6 - Oznaczenie elementu SW: 8W0 925 301 BC    HW: 8W0 925 301 BC
   Komponent: SL-B9/Q5NF  H17 0010
   Numer seryjny: 2616000175510004
   Kodowanie: 000000

7 - ilość znalezionych błędów. Oto one:
65556 - Nieznany kod błędu
          B140D 13 [008] - Przerwa w obwodzie
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 5
                    Częstość błędu: 1
                    Wew.licznik błędów: 66
                    Przebieg: 43890 km
                    Data: 2023.09.27
                    Czas: 16:11:02

                    average_Voltage_terminals: 12.30 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 29.00 °C
                    interior_temperature: 30.00 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: niedostępne
                    Sterowanie zaciskami-Status zacisku 15: sygnał: OFF
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: niedostępne
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

65557 - Nieznany kod błędu
          B140E 13 [008] - Przerwa w obwodzie
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 5
                    Częstość błędu: 1
                    Wew.licznik błędów: 66
                    Przebieg: 43890 km
                    Data: 2023.09.27
                    Czas: 16:11:02

                    average_Voltage_terminals: 12.30 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 29.00 °C
                    interior_temperature: 30.00 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: niedostępne
                    Sterowanie zaciskami-Status zacisku 15: sygnał: OFF
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: niedostępne
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

65558 - Zacisk 30
          U140A 00 [008] - Przerwa
          [Nowa funkcja - rozszerzone informacje o kodach błędów (protokół UDS) - jest dostępna wyłącznie przy użyciu najnowszych interfejsów, oferowanych na VCDS.pl.]
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 5
                    Częstość błędu: 1
                    Wew.licznik błędów: 66
                    Przebieg: 43890 km
                    Data: 2023.09.27
                    Czas: 16:11:02

                    average_Voltage_terminals: 12.30 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 29.00 °C
                    interior_temperature: 30.00 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: niedostępne
                    Sterowanie zaciskami-Status zacisku 15: sygnał: OFF
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: niedostępne
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

65568 - Nieznany kod błędu
          U1415 00 [008] - -
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 5
                    Częstość błędu: 1
                    Wew.licznik błędów: 66
                    Przebieg: 43890 km
                    Data: 2023.09.27
                    Czas: 16:11:02

                    average_Voltage_terminals: 12.30 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 29.00 °C
                    interior_temperature: 30.00 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: niedostępne
                    Sterowanie zaciskami-Status zacisku 15: sygnał: OFF
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: niedostępne
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

66308 - Nieznany kod błędu
          B14EE 01 [008] - Błąd elektryczny
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 5
                    Częstość błędu: 1
                    Wew.licznik błędów: 66
                    Przebieg: 43889 km
                    Data: 2023.09.27
                    Czas: 11:47:15

                    average_Voltage_terminals: 11.60 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 22.50 °C
                    interior_temperature: 28.00 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: ON
                    Sterowanie zaciskami-Status zacisku 15: sygnał: ON
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: ON
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

66309 - Nieznany kod błędu
          B14EF 01 [008] - Błąd elektryczny
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 5
                    Częstość błędu: 1
                    Wew.licznik błędów: 66
                    Przebieg: 43889 km
                    Data: 2023.09.27
                    Czas: 11:47:15

                    average_Voltage_terminals: 11.60 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 22.50 °C
                    interior_temperature: 28.00 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: ON
                    Sterowanie zaciskami-Status zacisku 15: sygnał: ON
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: ON
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

66648 - Lokalna magistrala danych 2
          U10C7 00 [008] - Brak komunikacji
          Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 4
                    Częstość błędu: 3
                    Wew.licznik błędów: 66
                    Przebieg: 43889 km
                    Data: 2023.09.27
                    Czas: 14:41:42

                    average_Voltage_terminals: 11.90 V
                    Czujnik temperatury zewnętrznej-Wartość rezystancji: 0.00 kOhm
                    Czujnik temperatury zewnętrznej-Temperatura zewnętrzna w magistrali CAN: 26.50 °C
                    interior_temperature: 29.50 °C
                    Prędkość pojazdu: 0.00 km/h
                    Sterowanie zaciskami-Status zacisku 75: OFF
                    Sterowanie zaciskami-Status zacisku 15: sygnał: OFF
                    Sterowanie zaciskami-Zacisk 15 przez magistralę CAN: OFF
                    Sterowanie zaciskami-Zacisk 75: kwalifikacja: OFF

-------------------------------------------------------------------------------
Adres 15: Airbag (J234)       Plik etykiet:| 8W0-959-655.clb
   Oznaczenie elementu SW: 8W0 959 655 F    HW: 8W0 959 655 F
   Komponent: Airbag10.44   H03 0103
   Numer seryjny: 003UP002FM2D
   Kodowanie: AACCF0C00C800000585400F3D04C00000000
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_AirbaAU10BPAAU736 005013
   ROD: EV_AirbaAU10BPAAU736_005_AU49.rod
   VCID: 4C9D39F2E7CB1EE9E9-8018

   Napinacz pasa bezpieczeństwa z lewej strony:
   Podsystem 1 - Oznaczenie elementu SW: 4M0 980 945     HW: 4M0 980 945
   Komponent: BeltPretRevFL  205 2033
   Numer seryjny: 8W0857705A0045R00904
   Kodowanie: 88001B

   Napinacz pasa bezpieczeństwa z prawej strony:
   Podsystem 2 - Oznaczenie elementu SW: 4M0 980 946     HW: 4M0 980 946
   Komponent: BeltPretRevFR  205 2033
   Numer seryjny: 8W0857706A0041R00904
   Kodowanie: 88001B

   Czujnik zderzenia bocznej poduszki bezpieczeństwa kierowcy:
   Podsystem 3 - Oznaczenie elementu SW: -----------    HW: 442 062 501 17
   Komponent: SideSensor_Df  1E2 0887
   Numer seryjny: 3577Y00A72066964233S
   Kodowanie: 2D2D2D

   Czujnik zderzenia bocznej poduszki bezpieczeństwa po stronie przedniego pasażera:
   Podsystem 4 - Oznaczenie elementu SW: -----------    HW: 442 062 501 17
   Komponent: SideSensor_Pf  1E2 0887
   Numer seryjny: 3587Y00C3204C34201DR
   Kodowanie: 2D2D2D

   Czujnik zderzenia tylnej bocznej poduszki bezpieczeństwa po stronie kierowcy:
   Podsystem 5 - Oznaczenie elementu SW: -----------    HW: 442 0B0 902 17
   Komponent: SideSensor_Dr  1C7 0148
   Numer seryjny: 35177002A2A52B27F8BM
   Kodowanie: 2D2D2D

   Czujnik zderzenia tylnej bocznej poduszki bezpieczeństwa po stronie przedniego pasażera:
   Podsystem 6 - Oznaczenie elementu SW: -----------    HW: 442 0B0 902 17
   Komponent: SideSensor_Pr  1C7 0148
   Numer seryjny: 3527700262A52B355683
   Kodowanie: 2D2D2D

   Czujnik zderzenia przedniej poduszki bezpieczeństwa kierowcy:
   Podsystem 7 - Oznaczenie elementu SW: -----------    HW: 442 0C1 702 17
   Komponent: FrontSensor_D  1C5 014A
   Numer seryjny: 35575000C29E3B79F85Y
   Kodowanie: 2D2D2D

   Czujnik zderzenia przedniej poduszki bezpieczeństwa przedniego pasażera:
   Podsystem 8 - Oznaczenie elementu SW: -----------    HW: 442 0C1 702 17
   Komponent: FrontSensor_P  1C5 014A
   Numer seryjny: 3567500262A4CE2968CR
   Kodowanie: 2D2D2D

   Czujnik zderzenia układu ochrony pieszych na środku:
   Podsystem 9 - Oznaczenie elementu SW: -----------    HW: 442 0C1 702 17
   Komponent: PedP_Sensor_C  1C5 014A
   Numer seryjny: 2307500282A4CE27E5AL
   Kodowanie: 2D2D2D

   Czujnik zderzenia układu ochrony pieszych po stronie kierowcy 2:
   Podsystem 10 - Oznaczenie elementu SW: -----------    HW: 442 432 411 16
   Komponent: PedPSensor_D2  256 0887
   Numer seryjny: I0M9M00C12093B70422
   Kodowanie: 2D2D2D

   Czujnik zderzenia układu ochrony pieszych po stronie przedniego pasażera 2:
   Podsystem 11 - Oznaczenie elementu SW: -----------    HW: 442 432 411 16
   Komponent: PedPSensor_P2  256 0887
   Numer seryjny: I0N9M00992093B71A318
   Kodowanie: 2D2D2D

2 - ilość znalezionych błędów. Oto one:
9629956 - Lampka kontrolna włączonej poduszki bezp.po str.p. pasażera
          B12F1 04 [136] - Usterka systemu
          MIL zapalona - Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 2
                    Częstość błędu: 1
                    Przebieg: 43979 km
                    Data: 2023.10.01
                    Czas: 20:41:30

9769732 - Nieznany kod błędu
          B1513 04 [136] - Usterka systemu
          MIL zapalona - Sporadyczny - Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 2
                    Częstość błędu: 1
                    Przebieg: 43979 km
                    Data: 2023.10.01
                    Czas: 20:41:30

-------------------------------------------------------------------------------
Adres 16: Koło kierownicy (J527)       Plik etykiet: 4M0-907-129.clb
   Oznaczenie elementu SW: 4M0 907 129 HD    HW: 4M0 907 129 HD
   Komponent: Lenks.Modul   H11 0009
   Zbiór danych ASAM: EV_SMLSKLOAU736 006008
   ROD: EV_SMLSKLOAU736_006.rod
   VCID: 79F3B026F8D95B4102-802C

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 17: Zest.wskaźników (J285)       Plik etykiet:* Przekier.nieudane!-SRI2
   Oznaczenie elementu SW: 8W5 920 790 C    HW: 8W5 920 790 C
   Komponent: FBenRDW       H17 0309
   Kodowanie: 04A469C0288800080723E9601000000000000000
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_DashBoardAU736 001022
   ROD: EV_DashBoardAU736_AU49.rod
   VCID: 428117CAD58FD89913-8016

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 19: CAN Gateway (J533)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 8W5 907 468 D    HW: 8W5 907 468 C
   Komponent: Gateway       H30 0308
   Weryfikacja: 5A010004    Numer seryjny: 0485A261617221
   Kodowanie: 030100010000064029070000005900124C100007000000000175078E10000000
   Kod serwisu: WSC 06335 790 00001
   GVL: 01503C000800000040CC08000002C800000C0000000000000000000000000000
   Zbiór danych ASAM: EV_CGateCONTIAU491 002040
   ROD: EV_CGateCONTIAU491_002_AU49.rod
   VCID: 4A913FEAEDBF00D9DB-801E

   Sterownik kierownicy wielofunkcyjnej:
   Podsystem 1 - Oznaczenie elementu SW: 8W0 951 523 F    HW: 8W0 951 523 F
   Komponent: J453 MFL  H04 0002
   Numer seryjny: 20170210141852 21734

   Sterownik układu kontroli akumulatora:
   Podsystem 2 - Oznaczenie elementu SW: 8S0 915 181 C    HW: 8S0 915 181 C
   Komponent: J367-BDMHella  H10 9070
   Numer seryjny: 4028383104

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 29: Światła -lewa str.
Interfejs niekompatybilny.
Rozważ wymianę swojego interfejsu Ross-Tech na nowy model.

-------------------------------------------------------------------------------
Adres 39: Światła -prawa str.
Interfejs niekompatybilny.
Rozważ wymianę swojego interfejsu Ross-Tech na nowy model.

-------------------------------------------------------------------------------
Adres 3C: Zmiana pas.ruchu (J769)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 4M0 907 566 D    HW: 4M0 907 566
   Komponent: MRR1Rear      H18 0410
   Weryfikacja: --------
   Kodowanie: 0E8002
   Kod serwisu: WSC 06324 790 00001
   Zbiór danych ASAM: EV_RearRadarS1BoschAU736 001022
   ROD: EV_RearRadarS1BoschAU736.rod
   VCID: 36697B1A89477439AF-8062

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 42: Elektr.drzwi kier. (J386)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 4M0 959 793 E    HW: 4M0 959 793 C
   Komponent: TSG FS        009 0057
   Numer seryjny: 0000240957371
   Kodowanie: 00109A2150000080000010B2
   Kod serwisu: WSC 06325 790 00001
   Zbiór danych ASAM: EV_DCU2DriveSideMAXHCONT 001005
   ROD: EV_DCU2DriveSideMAXHCONT_AU37.rod
   VCID: 40851DC2DB83CA8905-8014

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 44: Wsp.kierownicy (J500)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 8W0 909 144 G    HW: 8W0 909 144 B
   Komponent: EPS_MLBEVO_ZF H08 0409
   Kodowanie: 09000380008000
   Kod serwisu: WSC 06192 790 00001
   Zbiór danych ASAM: EV_EPSZFAU49X 003018
   ROD: EV_EPSZFAU49X_003.rod
   VCID: 418318C6D089C3810A-8014

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 46: Moduł komfortu
Nie może być osiągnięty

-------------------------------------------------------------------------------
Adres 52: Elektr.drzwi pas. (J387)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 4M0 959 792 E    HW: 4M0 959 792 C
   Komponent: TSG BFS       009 0057
   Numer seryjny: 0000241441487
   Kodowanie: 00109A215C000080000010B0
   Kod serwisu: WSC 06325 790 00001
   Zbiór danych ASAM: EV_DCU2PasseSideMAXHCONT 001005
   ROD: EV_DCU2PasseSideMAXHCONT_AU37.rod
   VCID: 3F871E3EA67DB5717C-806A

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 5F: Elektr.informacji (J794)       Plik etykiet:* 8W0-035-MIB-HGH2.clb
   Oznaczenie elementu SW: 8W5 035 036     HW: 8W5 035 036
   Komponent: MU-P-LN-EU    033 0917
   Numer seryjny: A795B0HB017335
   Kodowanie: 01940201FF0A000053110001000A00332F00026501700100DE
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_MUHig6C3Gen2HBAS 001115
   ROD: EV_MUHig6C3Gen2HBAS_AU49.rod
   VCID: 75EBBC16D4C13F2166-8020

   Naklejka z danymi:
   Podsystem 1 - Oznaczenie elementu SW: V03 959 802 DE    HW: -----------
   Komponent: ECE 2019  --- 0172
   Numer seryjny: --------------------

   Jednostka wskazań 1 systemu Multimedia:
   Podsystem 2 - Oznaczenie elementu SW: 8W0 919 605     HW: 8W0 919 605
   Komponent: AU49x_DU_HIGH  H40 0008
   Numer seryjny: AUZ8Z9GBJ02P38

   Jednostka obsługi systemu Multimedia:
   Podsystem 3 - Oznaczenie elementu SW: 8W0 919 614 T    HW: 8W0 919 614 T
   Komponent: ControlUnit_H  H30 0206
   Numer seryjny: APVAK120011700020456

   Baza danych Compact Disc:
   Podsystem 4 - Oznaczenie elementu SW: V03 959 800 EG    HW: -----------
   Komponent: Gracenote2  --- 1015
   Numer seryjny: --------------------

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 6C: Kamera wsteczna (J772)       Plik etykiet:* Przekier.nieudane!
   Oznaczenie elementu SW: 4M0 980 556 A    HW: 4M0 980 556 A
   Komponent: RVC Compact   H12 0240
   Kodowanie: 0294020102002001400040
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_CamSysRVRVCPANAMLBEv 005010
   ROD: EV_CamSysRVRVCPANAMLBEv_005.rod
   VCID: 336F420E9A35611188-8066

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 6D: Elektr.bagażnika (J605)       Plik etykiet:| 5Q0-959-107.clb
   Oznaczenie elementu SW: 4M0 959 107 B    HW: 4M0 959 107 A
   Komponent: HDSG-Modul    H13 0161
   Weryfikacja: --------    Numer seryjny: 31200811200000
   Kodowanie: 0570
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_DeckLidCONTIAU736 001014
   ROD: EV_DeckLidCONTIAU736_VW37.rod
   VCID: 3261470A652F681983-8066

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres 81: Zmiana biegów (J587)       Plik etykiet: 4MX-713-041-81.clb
   Oznaczenie elementu SW: 8W1 713 041 J    HW: 8W1 713 041 J
   Komponent: GSM-LL        H09 0073
   Weryfikacja: 0L0D5012    Numer seryjny: 20170215005371
   Zbiór danych ASAM: EV_GSMWaehlZFAU736 001016
   ROD: EV_GSMWaehlZFAU736.rod
   VCID: 3A716F2ABD5F90594B-806E

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres A5: Czujniki asyst.j.-p. (R242)       Plik etykiet:* Przekier.nieudane!
   Oznaczenie elementu SW: 8W0 907 217 B    HW: 8W0 907 217
   Komponent: BVS           H15 0042
   Kodowanie: 0404090200000401022023A2A50000FC00F0C020C000
   Kod serwisu: WSC 06335 790 00001
   Zbiór danych ASAM: EV_BVSMLBevKOSTAAU736 002026
   ROD: EV_BVSMLBevKOSTAAU736_AU49.rod
   VCID: 3B7F6A2EB265A95150-806E

Znaleziono 1 błąd:
1123714 - Magistrala danych
          U1123 00 [009] - odebrana wartość usterki
          [Nowa funkcja - rozszerzone informacje o kodach błędów (protokół UDS) - jest dostępna wyłącznie przy użyciu najnowszych interfejsów, oferowanych na VCDS.pl.]
          Potwierdzony - Testowany od skasowania kodów błędów
             Ramka zamrożona:
                    Stan błędu: 00000001
                    Priorytet błędu: 6
                    Częstość błędu: 5
                    Wew.licznik błędów: 29
                    Przebieg: 43979 km
                    Data: 2023.09.30
                    Czas: 18:54:49

                    Temperatura sterownika: 30 °C
                    Napięcie zacisku 15: 11.80 V

-------------------------------------------------------------------------------
Adres BB: Drzwi tylne s.kier. (J388)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 4M0 959 795 E    HW: 4M0 959 795 C
   Komponent: TSG HFS       009 0057
   Numer seryjny: 0000241474135
   Kodowanie: 0000982100000080000010A0
   Kod serwisu: WSC 06325 790 00001
   Zbiór danych ASAM: EV_DCU2RearDriveMAXHCONT 001005
   ROD: EV_DCU2RearDriveMAXHCONT_AU37.rod
   VCID: 428117CAD58FD89913-8016

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres BC: Drzwi tylne s.pas. (J389)       Plik etykiet:* Brak
   Oznaczenie elementu SW: 4M0 959 795 E    HW: 4M0 959 795 C
   Komponent: TSG HBFS      009 0057
   Numer seryjny: 0000241475120
   Kodowanie: 0000982100000080000010A0
   Kod serwisu: WSC 06325 790 00001
   Zbiór danych ASAM: EV_DCU2RearPasseMAXHCONT 001005
   ROD: EV_DCU2RearPasseMAXHCONT_AU37.rod
   VCID: 428117CAD58FD89913-8016

Nie znaleziono błędów.

-------------------------------------------------------------------------------
Adres CF: Zmiana pas.ruchu 2
Nie może być osiągnięty

-------------------------------------------------------------------------------
Adres D6: Sterow.LED lewy 2
Interfejs niekompatybilny.
Rozważ wymianę swojego interfejsu Ross-Tech na nowy model.

-------------------------------------------------------------------------------
Adres D7: Sterow.LED prawy 2
Interfejs niekompatybilny.
Rozważ wymianę swojego interfejsu Ross-Tech na nowy model.

Koniec --------------------(Skanowanie trwało: 05:35)----------------------

[Muskel1]

Zainwestuj w oryginalny VCDS to i błędy będą poprawnie opisane.

[platinum]

59 minut temu, Muskel1 napisał(a):

Zainwestuj w oryginalny VCDS to i błędy będą poprawnie opisane.

Mam jaki mam.

Na podstawie tego co wyświetliło jakieś wnioski?

[Langista]

Jedynie można zgadywać, że wyłącznik w podsufitce jest uszkodzony i trzeba go wymienić. Błąd jest nie rozkodowany więc nie wiadomo co konkretnie stanowi problem.

[Muskel1]

10 godzin temu, platinum napisał(a):

Na podstawie tego co wyświetliło jakieś wnioski?

Tak, nieznany kod błędu.

[platinum]

Tak sie zastanawiając (nie patrząc na kody błędów)- co się mogło przytrafić. Wymieniana podsufitka. Ściagany i odłączany został panel centralny w podsufitce. Panel ten posiada "lampkę"  potwierdzającą załączoną bądź odłączoną poduszkę pasażera. W sumie w tym panelu jest chyba tylko  jedna zbiorcza wtyczka wielopinowa- więc uszkodzić się nie ma co. A może tak być że moja wersja złącza diagnostycznego nie może po prostu usunąć z pamieci  sterownika  błąd?

[Langista]

Jak najbardziej tak może być i zapewne też tak jest, skoro nie potrafi rozkodować to i nie usunie, bo nie wie jak. Co do lampki, wyciągnij i sprawdź połączenia przycisku, może przy wymianie uszkodzili zatrzaski.

[Góral65]

W lampce w podsufitce są chyba trzy albo cztery kostki, czy po włączeniu zapłonu zapala się kontrolka (napis) airbag on-off jeśli nie to pewnie któraś kostka nie podpięta.

[platinum]

Rozebrałem wczoraj  lampkę podsufitki. cudów tam nie ma, wszystkie kostki na miejscu były- piny proste. Zastanawia mnie jedno. Na lampce mamy podświetlane napisy (pod każdym są diody w lampce). OFF czy ON mi działa po włączeniu zapłonu ale napis PASSENGER AIR BAG w żadnym momencie sie nie zapali a wydaje mi się również świecił. Pytanko możecie zauważyć w którym momencie u Was zapala się ten napis?  i czy w ogóle świeci- bo przyczyna może być właśnie po stronie tego, że ten napis u mnie w ogóle  w żadnym momencie się nie zapala.

[Góral65]

2 godziny temu, platinum napisał(a):

Rozebrałem wczoraj  lampkę podsufitki. cudów tam nie ma, wszystkie kostki na miejscu były- piny proste. Zastanawia mnie jedno. Na lampce mamy podświetlane napisy (pod każdym są diody w lampce). OFF czy ON mi działa po włączeniu zapłonu ale napis PASSENGER AIR BAG w żadnym momencie sie nie zapali a wydaje mi się również świecił. Pytanko możecie zauważyć w którym momencie u Was zapala się ten napis?  i czy w ogóle świeci- bo przyczyna może być właśnie po stronie tego, że ten napis u mnie w ogóle  w żadnym momencie się nie zapala.

Po włączeniu zapłonu cały napis się świeci.

[platinum]

10 minut temu, Góral65 napisał(a):

Po włączeniu zapłonu cały napis się świeci.

A wiec wszystko powinno się zapalić a później zostaje zapalona pozycja adekwatna od ustawienia poduszki pasażera która i tak po pewnym czasie gaśnie.To w takim razie najlepiej podmienić cały ten panel i sprawdzić czy to jest to

[Góral65]

Jak masz coś na podmiankę to od tego bym zaczął.

Gdybyś potrzebował dawcę to mam taką lampkę



[platinum]

2 minuty temu, Góral65 napisał(a):

Jak masz coś na podmiankę to od tego bym zaczął.

Gdybyś potrzebował dawcę to mam taką lampkę



Dzięki, potrzebuje taka jak na wcześniejszej grafice wysłanej. Ale dziwne że uszkodzony panel  przy wymianie podsufitki, mam nadzieje że nie wiązka gdzieś po drodze.
