Skąd zasilanie w module drzwiowym w A4 B9?

[Lukaa5]

Czy jest jakaś szansa na zasilenie urządzenia "peryferyjnego" w drzwiach tak aby po uśpieniu sterowników też się odłączyło ?



W module drzwi J387 :



Kostka  T20r pin 19 (terminal 30 zasilanie) i 20 (terminal 31 masa)

Kostka  T32B pin 5 terminal 31



Z tego co się orientuje terminal 30 jest na stałe do akumulatora , czy może się mylę jeżeli chodzi o J387 i po uśpieniu napięcie na nim znika ?



pozdro



Edytowane 13 Marca 2024 przez Lukaa5

[Muskel1]

Nie powinno znikać gdyż zacisk 30, to stałe zasilanie z aku.

Jak się tam podepniesz możesz mieć później problemy z systemem zarządzania energią (BEM), gdyż pobór prądu spoczynkowego może być zbyt wysoki i posadzi Ci błąd w sterowniku Gateway.

[Lukaa5]

Już pal licho z tym błędem , ale pobór mocy będzie w spoczynku .(0,070A)

Chyba będę musiał coś nad jakimś przekaźnikiem pomyśleć

[Muskel1]

No tyle że zacisku 15 tam nie znajdziesz bo moduł ten otrzymuje sterowanie po CAN.

[Lukaa5]

Zastanawiam się  , wydaje mi się że na moje potrzeby podświetlanie drzwi wysteruje przekaźnik (SSR) .



[Muskel1]

Powinno. Musisz przetestować, bo zacisk 58s tam masz.

[Lukaa5]

Tak , na razie nie ma paniki . Może jakiś mosfet by to też ruszył jak ogarnę to powiem jak wyszło .

Chyba że ktoś już ma jakiś sprawdzony sposób .



[Muskel1]

Co tam chcesz podłączyć?

[Lukaa5]

symphony led.

Każdy moduł idzie osobno do drzwi sumarycznie o czym nikt nie mówi około 0.070A (0.6Wat) to pobiera w spoczynku .

Maksymalnie raczej nie przekracza 1A

Edytowane 13 Marca 2024 przez Lukaa5

[Muskel1]

Ok.

[Lukaa5]

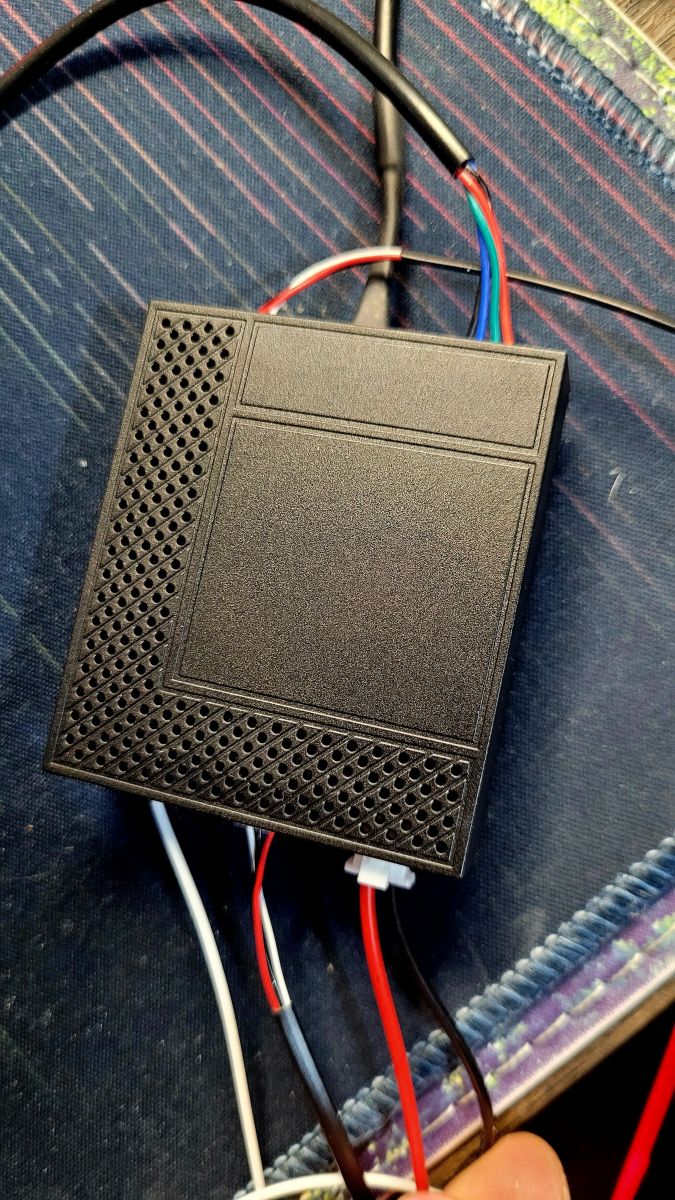

Mały update,

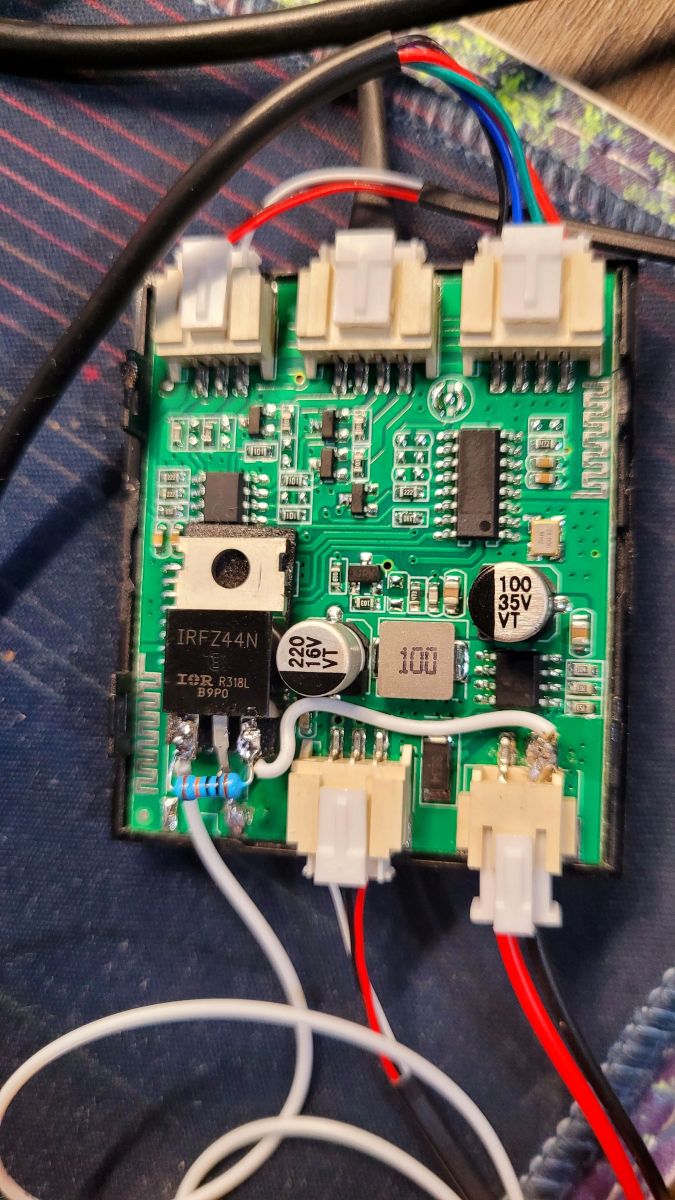

Jest wersja beta , użyłem IFRZ44N mocno nad wyraz . ale za to łatwo dostępny .

Zrobiłem test - wszystko było na max , temp nawet nie pyknie.



Całość podłącza się normalnie jak było oryginał + i - do zasilania i dodatkowy kabelek (biały) jest jako sterujący ten zamierzam podłączyć do diody podświetlania klamki .

Przy braku wysterowania pobór prądu jest 0mA



Edytowane 25 Marca 2024 przez Lukaa5

[Muskel1]

To jeden do sterowania i zasilania wszystkich LED?

[Lukaa5]

Jest 5 takich . Komunikują się ze sobą bluetooth.

Jeden główny który steruje resztą. Ten zamontuje gdzieś w tunelu i wysteruję terminalem 15 z zapalniczki .

4ry instaluje się w drzwiach . Można dodawać moduły slave jeśli ktoś ma potrzebę .(nie wiem do fotela ?)

Do każdego z modułu są dwa gniazda led RGB i dwa gniazda led IC .

Główny moduł sterujący załącza slave bez niego nie zaświecą ledy . ( w sensie nie da się włożyć tylko do drzwi żeby podświetlało ledy)



Edytowane 25 Marca 2024 przez Lukaa5

[Muskel1]

Oby jeszcze tylko z trwałością tych LED było dobrze, bo długowieczne to one nie są.

[Lukaa5]

Jak zamontuje to napiszę bo minusy też są na pewno .

Nie martwił bym się o trwałość tych ledów , one na bank nie będą na 100% świeciły bo nie potrzebuje żeby mnie oślepiały .

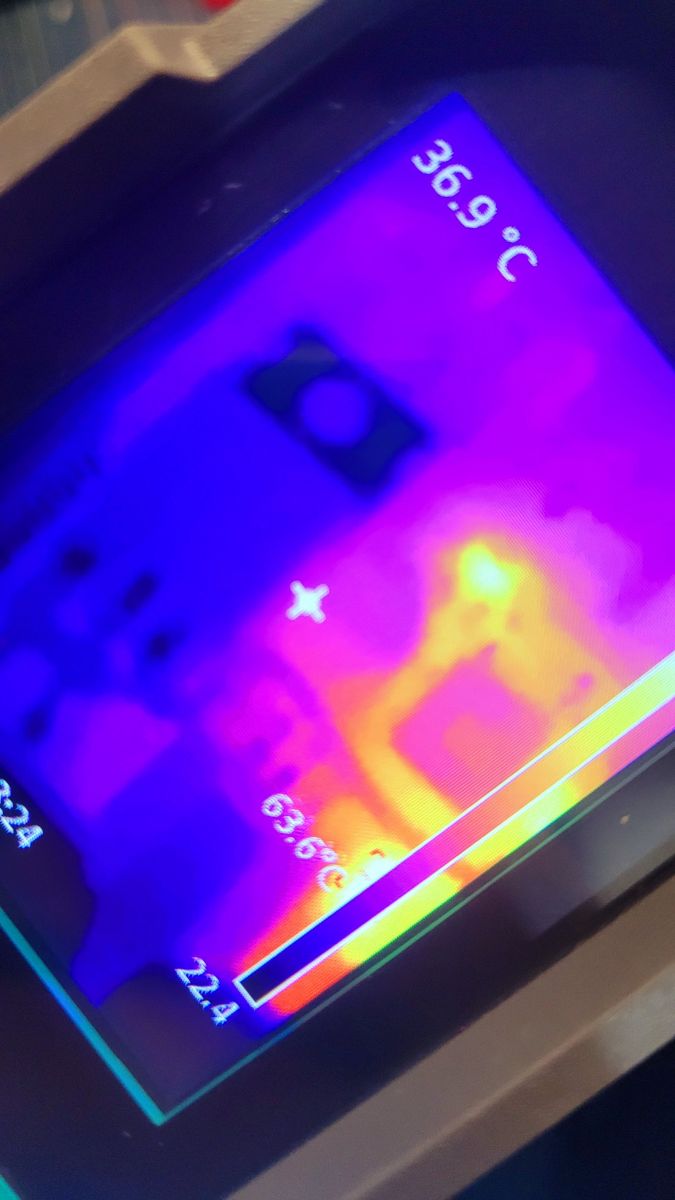

Bardziej zastanawiam się nad samym modułem , na kamerze termowizyjnej  widać było step Down na płytce łapie temperaturę .

Fakt że ja do niego przypiąłem wszystko co mogłem na maxa dwa najdłuższe paski IC led,  4 x RGB pod fotele i nogi z przodu i dałem i jeszcze jeden RGB. Potem jasność na 100%

[Muskel1]

Sterowanie aplikacją w telefonie?

[Lukaa5]

4 godziny temu, Muskel1 napisał(a):

Sterowanie aplikacją w telefonie?

Tak , do tego jest też dodatkowy guzik . Można go gdzieś zainstalować w niewidocznym miejscu.

O tej aplikacji napiszę więcej jak już będzie zainstalowane , na razie tak tylko okiem rzuciłem, ale to chyba największy minus tego zestawu .

Mam android auto i nadzieję że normalne będę z menu tym sterował .



[Muskel1]

Ok, to czekamy co wymodziłeś 😃
