Panowie jak to jest ze uwas tak świeci u mnie Led przy klejony jak w pierwszym poście i świeci na pewno ale jak listwę przymocuje to nie przebija się światło jak by listwa zbyt dobrze przylegała do boczka i nie ma którędy się przebić

Odnośnik do komentarza
Udostępnij na innych stronach

Pomysł jest mega i cieszę się że znalazłem ten temat :lol:

Ale jeśli mamy korby z tyłu to robi się już dużo roboty aby poprowadzić kabelki :thumbdown:





Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 25.04.2020 o 15:25, pwmatimax napisał(a):

Witajcie. Ja to tylko tu zostawię. Efekt wczorajszych modyfikacji przy oświetleniu ambiente. Są lekkie przebłyski światła górną częścią dekoru ale zostanie to wszyskto ładnie zlikwidowanie przez podklejenie taśmy z meszkiem od wewnętrznej strony dekoru

Na 3 zdjęciu od końca widać pozostałość po elwire którego całe szczęście się pozbyłem przy montażu tego oświetlenia.









Kolego jak zrobiłeś że tak mocno ambiente oświetla Ci środkowy tunel ?

Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 20.11.2014 o 19:17, kaju napisał(a):

Jako, że wykonałem u siebie dekory z oświetleniem LED i spodobało się to wielu osobom, które nie dają mi żyć na PW :decayed: postanowiłem wrzucić małe DIY co i jak się je. Konkretnie, co potrzebujemy:

- taśma LED 12V czerwona (kolor w zasadzie dowolny, w zależności od upodobań - ja wybrałem pod kolor deski) ok. 3 metrów w oprawie silikonowej (jest to warunek, by rozproszenie światła było prawidłowe)
- lutownica, cyna, taśma izolacyjna i parciana
- spinki boczków 8E0 868 243 (6sztuk/drzwi) i 8E0 867 276 (2sztuki/drzwi) (dostępne w ASO), bo na pewno kilka sztuk się połamie (standard przy ściąganiu boczków :facepalm: )
- godzina wolnego czasu i odrobina chęci :wink:


No więc od początku. Demontujemy dekory z boczków - operacja bardzo prosta, wystarczy otworzyć drzwi i po prostu odciągnąć je od tapicerki drzwi od strony słupka A (w przypadku drzwi przednich) lub słupka B (w przypadku drzwi tylnych). Na drugim końca dekory montowane są na pseudo-zatrzask, który trzeba delikatnie odciągnąć do siebie z całym dekorem i wyjąć z otworu montażowego - odchylając powoli dekor na pewno zauważycie o co chodzi, więc fotki tego są zbędne, choć może na dniach w wolnej chwili porobię fotki i uzupełnię temat :wink:

Krok kolejny to przylutowanie wiązki do taśmy LED. Lutujemy standardowo dwużyłowy kabelek (około 1-1,2m dla każdej taśmy, by mieć trochę luzu przy łączeniu się z instalacją auta, który możemy owinąć parcianką - będzie jak ori :decayed: ) do biegunów taśmy, by potem analogicznie podłączyć je do instalacji oświetlenia auta. Po przygotowaniu taśm (na każde drzwi jest to odcinek około 75cm) przyklejamy taśmy LED do dekorów.

Ważne jest, by orientować się przy tej operacji, która część dekora jest jego górną częścią na tapicerce! Taśmy przyklejamy możliwie jak najbliżej bolców montażowych dekora, w miarę możliwości w jednej linii:



http://i.imgur.com/kTPKiV8.jpg


Na fotce góra dekora jest na dole zdjęcia. W ten sposób robimy z każdą jedną listwą. Następnie demontujemy tapicerki drzwi, polecam zapoznać się z tym linkiem:

Demontaż tapicerki drzwi


i podłączamy zasilanie dla LEDów. Do tej operacji Najlepiej jest założyć dekory na tapicerkę, wcześniej przeciągając kabelek do zasilania przez otwór montażowy zatrzasku dekora.

Zasilanie podłączamy w zależności od upodobań - ja podłączyłem się do zasilania podświetlenia przestrzeni klamek (pakiet światło), gdyż było mi tam najbliżej. Wyciągamy wtyczkę z klamki i nacinamy kabelki: brązowy to masa, niebieski to +12V. Kabelki skręcamy, lutujemy, owijamy izolacją i parcianką.

Następnie składamy w kolejności: montaż tapicerki na spinkach, potem demontujemy ponownie dekor (pamiętajmy, że teraz mają kabelek, więc nie ciągnijmy go mocno, by nic nie urwać) i przykręcamy tapicerkę na śruby.


Zakładamy dekor i wieczorem/w nocy cieszymy się świetnym efektem końcowym :wink:




http://i.imgur.com/lBNixpr.jpg

http://i.imgur.com/kGQew2K.jpg

Co do dekorów centralnych... Każdy z nich przykręcony jest do deski rozdzielczej na cztery śruby. Do demontażu ich potrzebne jest zdjęcie półki pod kolumną kierownicy (3x śruba na nasadkę 8). Dekor przy włączniku ma jedną śrubę z boku zaraz nad śrubą od półki pod kolumną, a reszta jak na fotce poniżej:

http://tapatalk.imageshack.com/v2/14/11/29/ff32dd151cd372f0fa8e4f85de40c4cc.jpg

Nadtępnie przyklejamy taśmę LED z przygotowanym wcześniej kabelkiem, który puszczamy przez otwór bolca dekora:

http://tapatalk.imageshack.com/v2/14/11/29/0883724c4cf7dc88875f667203e60568.jpg

ja z zasilaniem po obu stronach wpiąłem się w kabelki od zasilania podświetlenia kratek nawiewów (tam też prąd jest dopiero po włączeniu świateł) i po złożeniu dekor siedzi jak siedział przed demontażem:

http://tapatalk.imageshack.com/v2/14/11/29/99f5b72f8ca9938f015c1443bd2fcda7.jpg

Następnie odkręcamy dekor centralny, jedna śrubka przy kolumnie kierownicy, daie nad tunelem środkowym:

http://tapatalk.imageshack.com/v2/14/11/29/8a2ff5312eb2a905583814cb789200e9.jpg

http://tapatalk.imageshack.com/v2/14/11/29/13761b25bb040102a957bb4d6056137d.jpg


i jedną po zdjęciu prawej zaślepki deski rozdzielczej:

http://tapatalk.imageshack.com/v2/14/11/29/ca01910562669f08929550b651d8ae9a.jpg

siedzi głębiej, ale na przedłużce się ją sięgnie. Montaż analogicznie. Efekt końcowy:



http://tapatalk.imageshack.com/v2/14/11/29/c12ce8cc6d9d23b48f0b2ce848a4554e.jpg


i jeszcze mały filmik:

https://www.youtube.com/embed/mnJz6hte03w?feature=oembed


Powodzenia :wink:

Mega robota.!! sam się za to zabiorę i pokaże efekt. mega dzięki za inspiracje.:)

Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 11.05.2022 o 22:49, Garnus napisał(a):

Pomysł jest mega i cieszę się że znalazłem ten temat :lol:

Ale jeśli mamy korby z tyłu to robi się już dużo roboty aby poprowadzić kabelki :thumbdown:





Mega robota. tylko nie świeca jednak za mocno..? nie przeszkadza podczas jazdy w nocy.???

Odnośnik do komentarza
Udostępnij na innych stronach

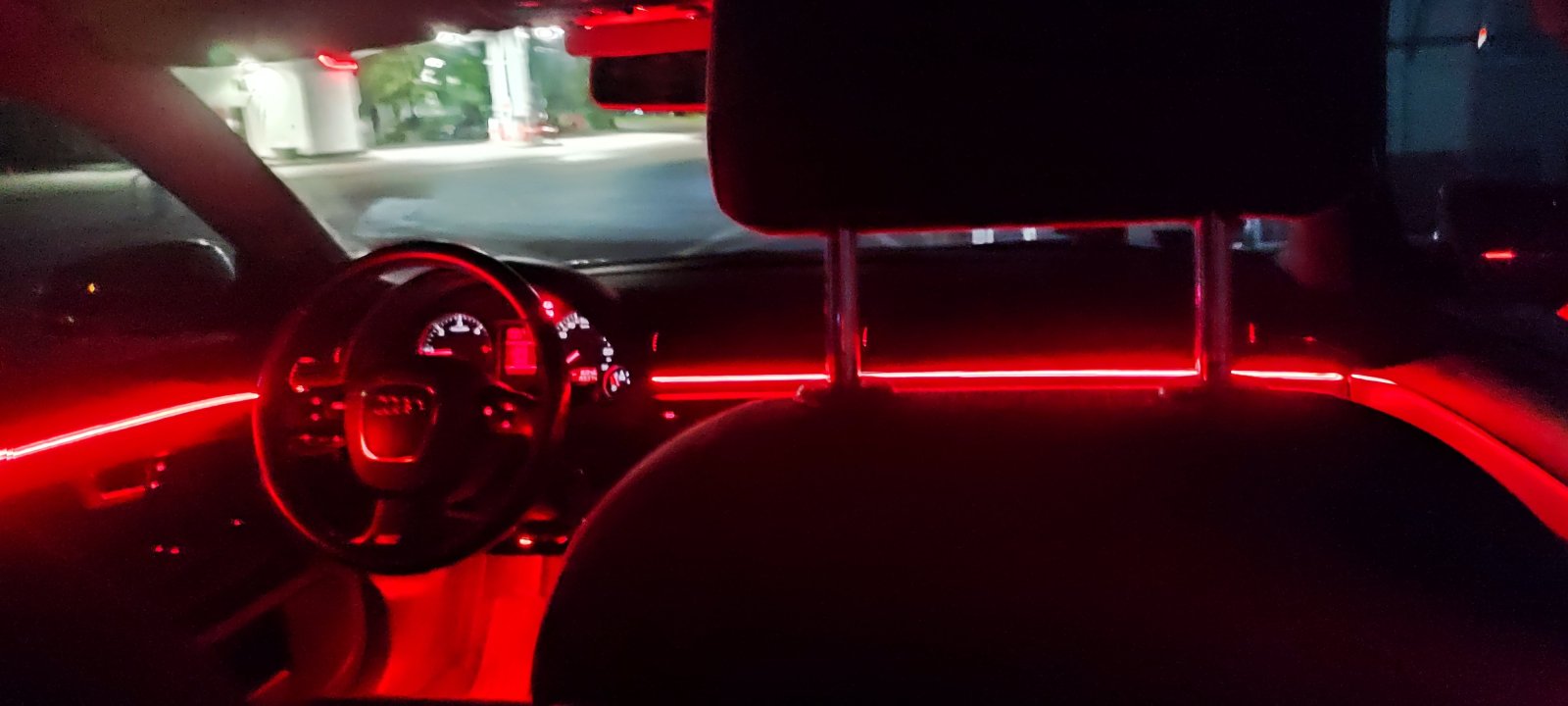

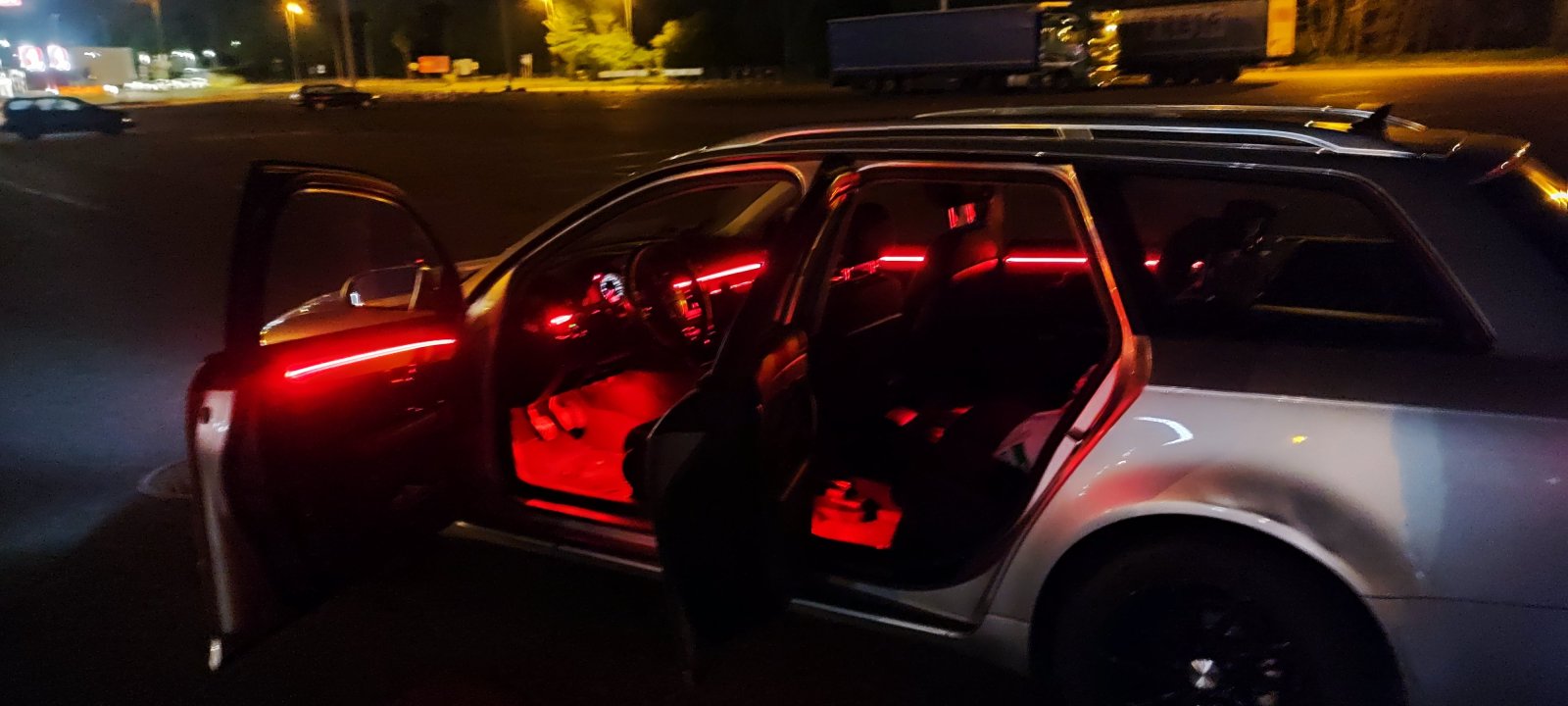

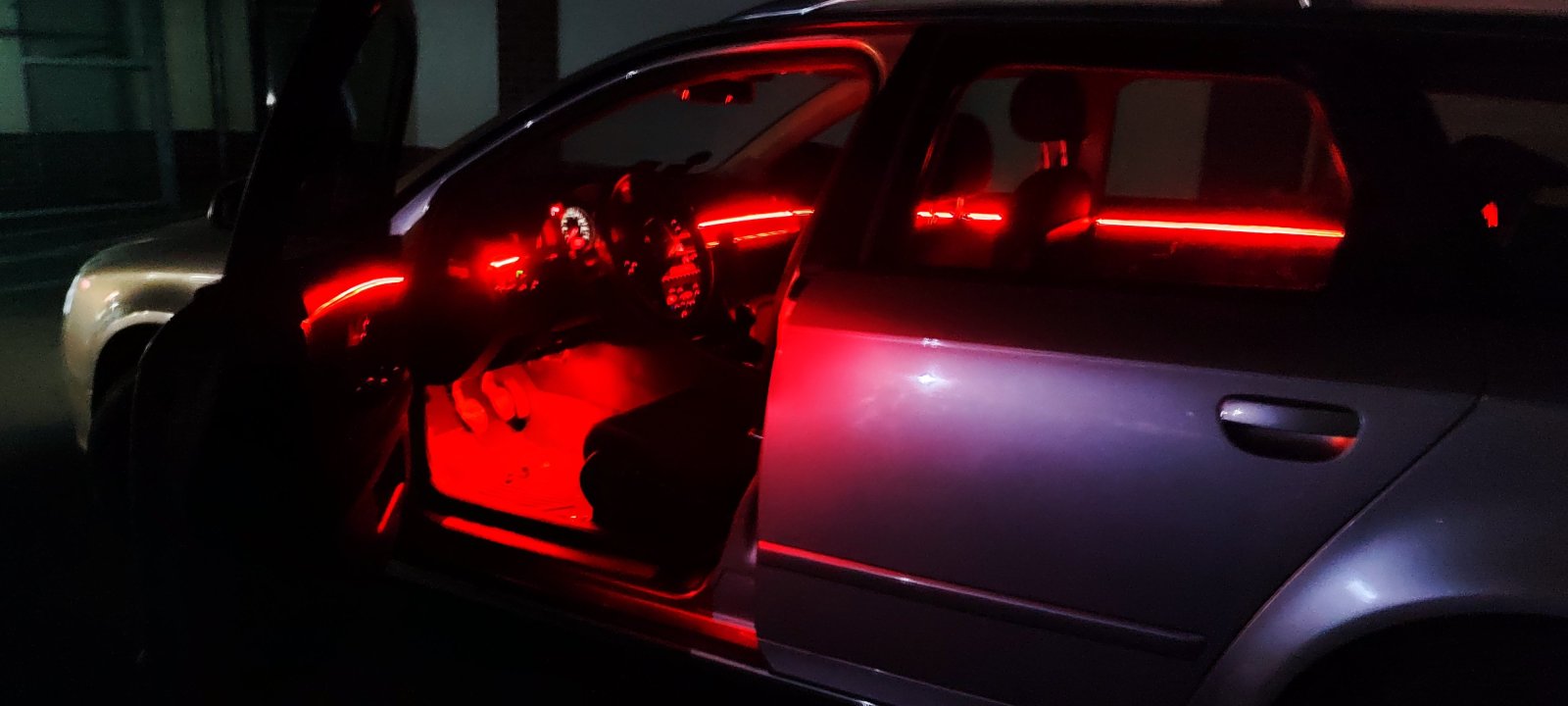

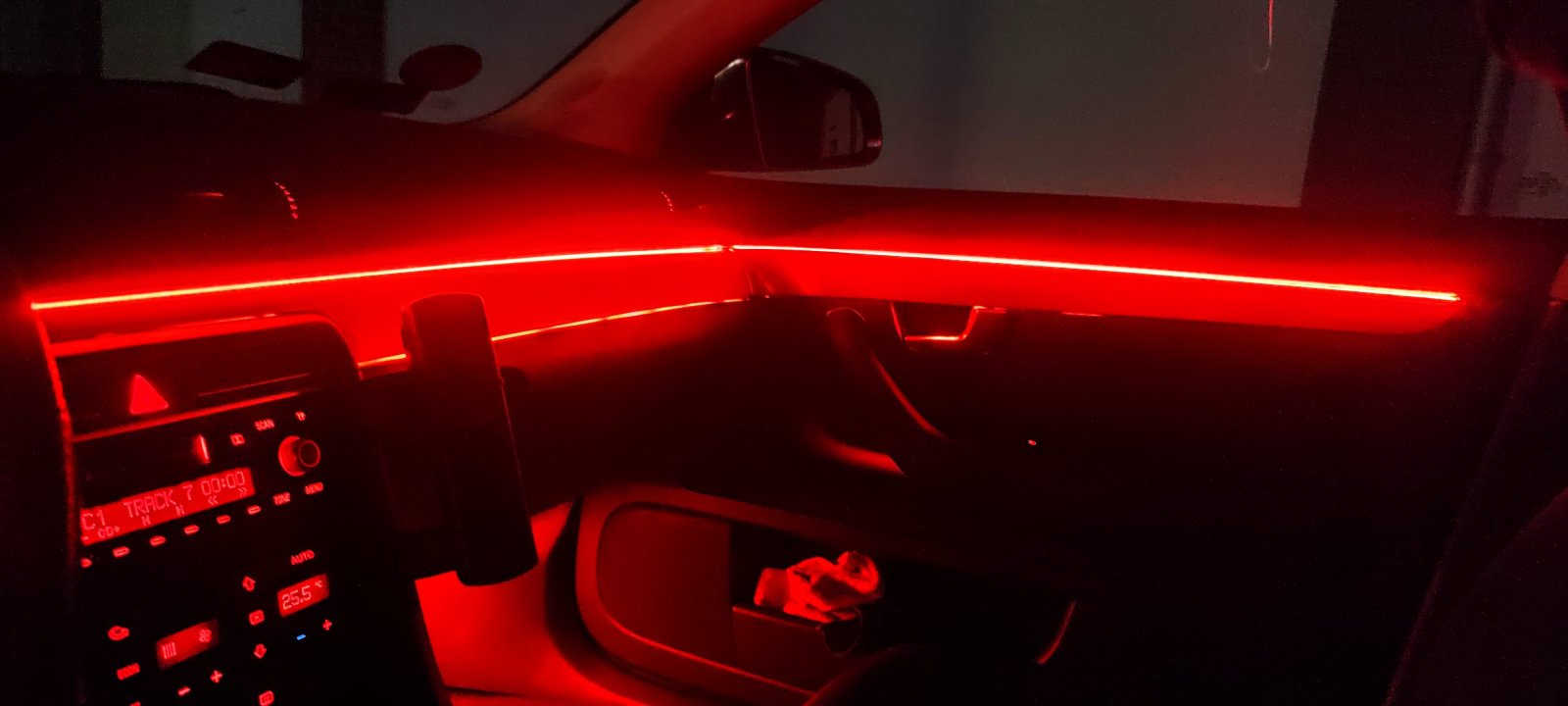

@maryjane118 z przodu jest niezły parapet i powiem ci że jak się nie pochylisz to w sumie nie widać tego paska. Co do świecenia to zauważyłem że poświata świeci maksymalnie do ust jeśli chodzi o przód. Leży są na tyle mocne że fabryczne oświetlenie audi nie daje rady i musiałem podpiąć się pod kable zapalniczki i zrobić włącznik dobrych ledów. Zresztą w nocy jest kozacko bo w całym aucie jest taka przyjemna czerwona poświata :lol: dodam też że teraz przynajmniej widać klamki. Ogólnie znów będę musiał montować te pędy , bo zmieniam boczki na speed :hi:

Odnośnik do komentarza
Udostępnij na innych stronach

20 godzin temu, Garnus napisał(a):

@maryjane118 z przodu jest niezły parapet i powiem ci że jak się nie pochylisz to w sumie nie widać tego paska. Co do świecenia to zauważyłem że poświata świeci maksymalnie do ust jeśli chodzi o przód. Leży są na tyle mocne że fabryczne oświetlenie audi nie daje rady i musiałem podpiąć się pod kable zapalniczki i zrobić włącznik dobrych ledów. Zresztą w nocy jest kozacko bo w całym aucie jest taka przyjemna czerwona poświata :lol: dodam też że teraz przynajmniej widać klamki. Ogólnie znów będę musiał montować te pędy , bo zmieniam boczki na speed :hi:

okey rozimiem. czyli mam rozumieć ze zrobiłeś te wciskane swiatlowody z Ali.??? nie te tasmy ledowe za dekorami.??
a skad dociagałeś prad do tylnych drzwi z korbami.?

Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 20.11.2014 o 19:17, kaju napisał(a):

Jako, że wykonałem u siebie dekory z oświetleniem LED i spodobało się to wielu osobom, które nie dają mi żyć na PW :decayed: postanowiłem wrzucić małe DIY co i jak się je. Konkretnie, co potrzebujemy:

- taśma LED 12V czerwona (kolor w zasadzie dowolny, w zależności od upodobań - ja wybrałem pod kolor deski) ok. 3 metrów w oprawie silikonowej (jest to warunek, by rozproszenie światła było prawidłowe)
- lutownica, cyna, taśma izolacyjna i parciana
- spinki boczków 8E0 868 243 (6sztuk/drzwi) i 8E0 867 276 (2sztuki/drzwi) (dostępne w ASO), bo na pewno kilka sztuk się połamie (standard przy ściąganiu boczków :facepalm: )
- godzina wolnego czasu i odrobina chęci :wink:


No więc od początku. Demontujemy dekory z boczków - operacja bardzo prosta, wystarczy otworzyć drzwi i po prostu odciągnąć je od tapicerki drzwi od strony słupka A (w przypadku drzwi przednich) lub słupka B (w przypadku drzwi tylnych). Na drugim końca dekory montowane są na pseudo-zatrzask, który trzeba delikatnie odciągnąć do siebie z całym dekorem i wyjąć z otworu montażowego - odchylając powoli dekor na pewno zauważycie o co chodzi, więc fotki tego są zbędne, choć może na dniach w wolnej chwili porobię fotki i uzupełnię temat :wink:

Krok kolejny to przylutowanie wiązki do taśmy LED. Lutujemy standardowo dwużyłowy kabelek (około 1-1,2m dla każdej taśmy, by mieć trochę luzu przy łączeniu się z instalacją auta, który możemy owinąć parcianką - będzie jak ori :decayed: ) do biegunów taśmy, by potem analogicznie podłączyć je do instalacji oświetlenia auta. Po przygotowaniu taśm (na każde drzwi jest to odcinek około 75cm) przyklejamy taśmy LED do dekorów.

Ważne jest, by orientować się przy tej operacji, która część dekora jest jego górną częścią na tapicerce! Taśmy przyklejamy możliwie jak najbliżej bolców montażowych dekora, w miarę możliwości w jednej linii:



http://i.imgur.com/kTPKiV8.jpg


Na fotce góra dekora jest na dole zdjęcia. W ten sposób robimy z każdą jedną listwą. Następnie demontujemy tapicerki drzwi, polecam zapoznać się z tym linkiem:

Demontaż tapicerki drzwi


i podłączamy zasilanie dla LEDów. Do tej operacji Najlepiej jest założyć dekory na tapicerkę, wcześniej przeciągając kabelek do zasilania przez otwór montażowy zatrzasku dekora.

Zasilanie podłączamy w zależności od upodobań - ja podłączyłem się do zasilania podświetlenia przestrzeni klamek (pakiet światło), gdyż było mi tam najbliżej. Wyciągamy wtyczkę z klamki i nacinamy kabelki: brązowy to masa, niebieski to +12V. Kabelki skręcamy, lutujemy, owijamy izolacją i parcianką.

Następnie składamy w kolejności: montaż tapicerki na spinkach, potem demontujemy ponownie dekor (pamiętajmy, że teraz mają kabelek, więc nie ciągnijmy go mocno, by nic nie urwać) i przykręcamy tapicerkę na śruby.


Zakładamy dekor i wieczorem/w nocy cieszymy się świetnym efektem końcowym :wink:




http://i.imgur.com/lBNixpr.jpg

http://i.imgur.com/kGQew2K.jpg

Co do dekorów centralnych... Każdy z nich przykręcony jest do deski rozdzielczej na cztery śruby. Do demontażu ich potrzebne jest zdjęcie półki pod kolumną kierownicy (3x śruba na nasadkę 8). Dekor przy włączniku ma jedną śrubę z boku zaraz nad śrubą od półki pod kolumną, a reszta jak na fotce poniżej:

http://tapatalk.imageshack.com/v2/14/11/29/ff32dd151cd372f0fa8e4f85de40c4cc.jpg

Nadtępnie przyklejamy taśmę LED z przygotowanym wcześniej kabelkiem, który puszczamy przez otwór bolca dekora:

http://tapatalk.imageshack.com/v2/14/11/29/0883724c4cf7dc88875f667203e60568.jpg

ja z zasilaniem po obu stronach wpiąłem się w kabelki od zasilania podświetlenia kratek nawiewów (tam też prąd jest dopiero po włączeniu świateł) i po złożeniu dekor siedzi jak siedział przed demontażem:

http://tapatalk.imageshack.com/v2/14/11/29/99f5b72f8ca9938f015c1443bd2fcda7.jpg

Następnie odkręcamy dekor centralny, jedna śrubka przy kolumnie kierownicy, daie nad tunelem środkowym:

http://tapatalk.imageshack.com/v2/14/11/29/8a2ff5312eb2a905583814cb789200e9.jpg

http://tapatalk.imageshack.com/v2/14/11/29/13761b25bb040102a957bb4d6056137d.jpg


i jedną po zdjęciu prawej zaślepki deski rozdzielczej:

http://tapatalk.imageshack.com/v2/14/11/29/ca01910562669f08929550b651d8ae9a.jpg

siedzi głębiej, ale na przedłużce się ją sięgnie. Montaż analogicznie. Efekt końcowy:



http://tapatalk.imageshack.com/v2/14/11/29/c12ce8cc6d9d23b48f0b2ce848a4554e.jpg


i jeszcze mały filmik:

https://www.youtube.com/embed/mnJz6hte03w?feature=oembed


Powodzenia :wink:

Cześć pytanie mam ile wat miała twoja tasma led na 1m.??

Odnośnik do komentarza
Udostępnij na innych stronach

Metr taśmy 10 wat a wszystkie kabelki pociągnięte są do zapalniczki, nie do światełka które oświetla zapalniczkę. A te światłowody to taśmy neon LED

Edytowane przez Garnus
Odnośnik do komentarza
Udostępnij na innych stronach

54 minuty temu, Garnus napisał(a):

Metr taśmy 10 wat a wszystkie kabelki pociągnięte są do zapalniczki, nie do światełka które oświetla zapalniczkę. A te światłowody to taśmy neon LED

no dobra. bo ja mam taśmę mam która ma 14wat na metr. czy podświetlenie nawiewów czy też przełączników szyb może nie uciągnąć, że dałeś pod zapalniczkę.??
