predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 No i mam w tej chwili wszystko opisane powiedz mi jeszcze tylko myślisz że jak podłączę to tak jak jest w opisie coś się może wydarzyć złego
pila24 Opublikowano 25 Lipca 2020 Opublikowano 25 Lipca 2020 5 minut temu, predator1 napisał: No i mam w tej chwili wszystko opisane powiedz mi jeszcze tylko myślisz że jak podłączę to tak jak jest w opisie coś się może wydarzyć złego Jak podłączysz wszystko poprawnie do przejściówki rnse (domniemam iż taką masz jak z rnsd przeszedłeś) to podłącz kompa i vcds spróbuj się podłączyć z telefonem (moduł numer 77). Jeżeli się nie połączy ale np. telefon widzi BT to trzeba przekodować moduł tak aby diagnoza była poprzez linie K (domyślnie jest ustawiona na can i vcds nie połączy się z modułem),trzeba to zrobić poprzez moduł gateway którego nie ma w a4 b6 ale jest u mnie w piwnicy ? Oczywiście nie ma gwarancji się uda się wymusić diagnozę przez linię K bo to nowszy moduł niż te 8P0. Ale można spróbować w ramach eksperymentu. Dobrze podłączony moduł nie uszkodzi niczego, jedynie może nie zadziałać.

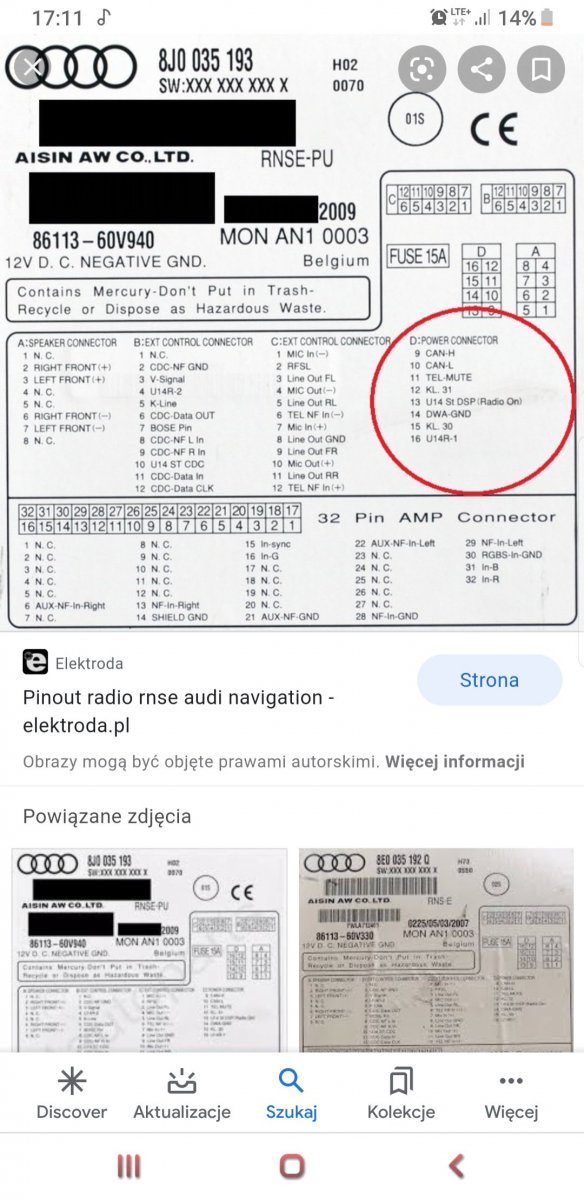

predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 O jesteś kopalnią wiedzy chłopie jeszcze 2 pytania mam do ciebie bo widzę że naprawdę jesteś ogarnięty w tym temacie wyślę ci zaraz zdjęcie który jest na radiu RNS e tym moim i powiedz mi gdzie tam znajdę plus 12 V i masę bo nie ma tam prostego oznaczenia tylko są jakieś literki cyferki i gdzieś pośród tego Najprawdopodobniej w tym czerwonym kółku jest stała Masa i stały prąd to pierwsze pytanie a drugie dotyczy tego schematu który ty mi wysłałeś z tymi pinami masz tam podane mikrofon plus mikrofon minus mikrofon a w schemacie radia Jak się przyjrzysz dobrze podane jest wejście + wejście- I..... wyjscie+ I wyjście-... i pytanie Które piny z tej rozpiski którą ty mi wysłałeś mam podpiąć pod jaki Mikrofon pod wejście czy pod wyjście plus minus
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Mam nadzieję że zrozumiale do ciebie to napisałem bo sam nie wiem już
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Interesują mnie te dwie pozycje które zakreślił m ci w czerwonym kółku Jakbyś mógł spojrzeć na ten schemat na radiu i powiedzieć mi która to kostka na radiu i który PIN

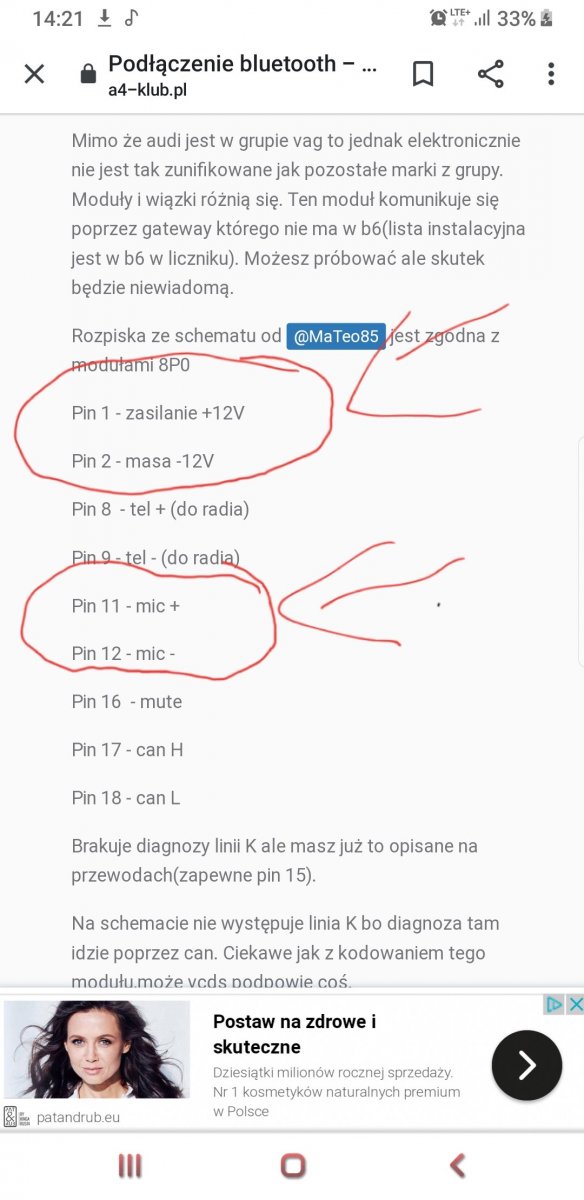

pila24 Opublikowano 25 Lipca 2020 Opublikowano 25 Lipca 2020 (edytowane) 35 minut temu, predator1 napisał: Interesują mnie te dwie pozycje które zakreślił m ci w czerwonym kółku Jakbyś mógł spojrzeć na ten schemat na radiu i powiedzieć mi która to kostka na radiu i który PIN Cytat pin 1 zasilanie bt(+) pin 15 kostka Dpin 2 zasilanie bt (masa) – pin 12 kostka Dpin 8 sygnał tel + pin 12 kostka Cpin 9 sygnał tel – pin 6 kostka Cpin 11 + mikrofonupin 12 – mikrofonupin 15 k-line pin 5 kostka Bpin 16 wyciszenie TEL MUTE pin 11 kostka Dpin 17 CAN HIGH pin 9 kostka Dpin 18 CAN LOW pin 10 kostka D Mikrofon masz opisany na radiu,kostka C Edytowane 25 Lipca 2020 przez pila24 1
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Kolego masę i Plus rozkminiłem na schemacie w radiu to jest kostka D pin 16 plus a masa kostka d pon 14
pila24 Opublikowano 25 Lipca 2020 Opublikowano 25 Lipca 2020 Teraz, predator1 napisał: Kolego masę i Plus rozkminiłem na schemacie w radiu to jest kostka D pin 16 plus a masa kostka d pon 14 Pin 15 to +12V a pin 12 -12V w kostce D. Lepiej bądź ostrożny i czytaj wszystko po 5 X razy nim podłączysz
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Jak uda mi się to podłączyć to zapraszam cię nad morze do Koszalina bo Stąd właśnie jestem Trzymaj kciuki muszę przeanalizować To co napisałeś z tym plusem I minusem bo dostałem info że właśnie PIN 16 to plus a 514 to minus w kostkach d
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Dlatego wolę to jeszcze sprawdzić bo oznaczenie gnd na radiu znaczy masę
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Ale wiesz co Coś mi się jeszcze nie zgadza z tym mikrofon minus mikrofon plus podałeś PIN 11 12
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 57 minut temu, predator1 napisał: A to na rozpisce 11 i 12 PIN w kostce C to faktycznie 12 PIN To jest telefon plus ale 11pin nie ma tam nic o telefon minus gdzie powyżej jest na przykład telefon minus
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Że Czekaj sekundę bo coś mi się pochrzaniło za chwilę się odezwę
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Mamm niezgodność z tą masą i z plusem nie zgadza mi się też ten mikrofon plus mikrofon minus to co mi podałeś czyli u ciebie mikrofon Plus i minus to jest 11 12 PIN
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Pozostała rozpiska zgadza się z tą z którą mam czyli nie zgadza mi się jeszcze raz mikrofon plus mikrofon minus bo rozpisce którą teraz mi przesłałeś PIN 11 i 12 to jest telefon plus i coś jeszcze
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 No i nie zgadza mi się coś z tym plusem i masą
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Sorry że cię męczę ale muszę to naprawdę porządnie przedyskutować zanim spalę auto
predator1 Opublikowano 25 Lipca 2020 Autor Opublikowano 25 Lipca 2020 Dobra ogarnąłem twój PIN 11 i 12 to jest w kostce z mojego modułu .. teraz to skumałem piszesz mi że mikrofon jest rozpisany u mnie na radiu na kostce tylko teraz moje pytanie które było wcześniej tam są cztery mikrofony Jak się przyjrzysz wejścia są dwa i wyjścia są dwa i teraz które
