Montaż głośnika podszybia i wzmacniacza

[ama11deus]

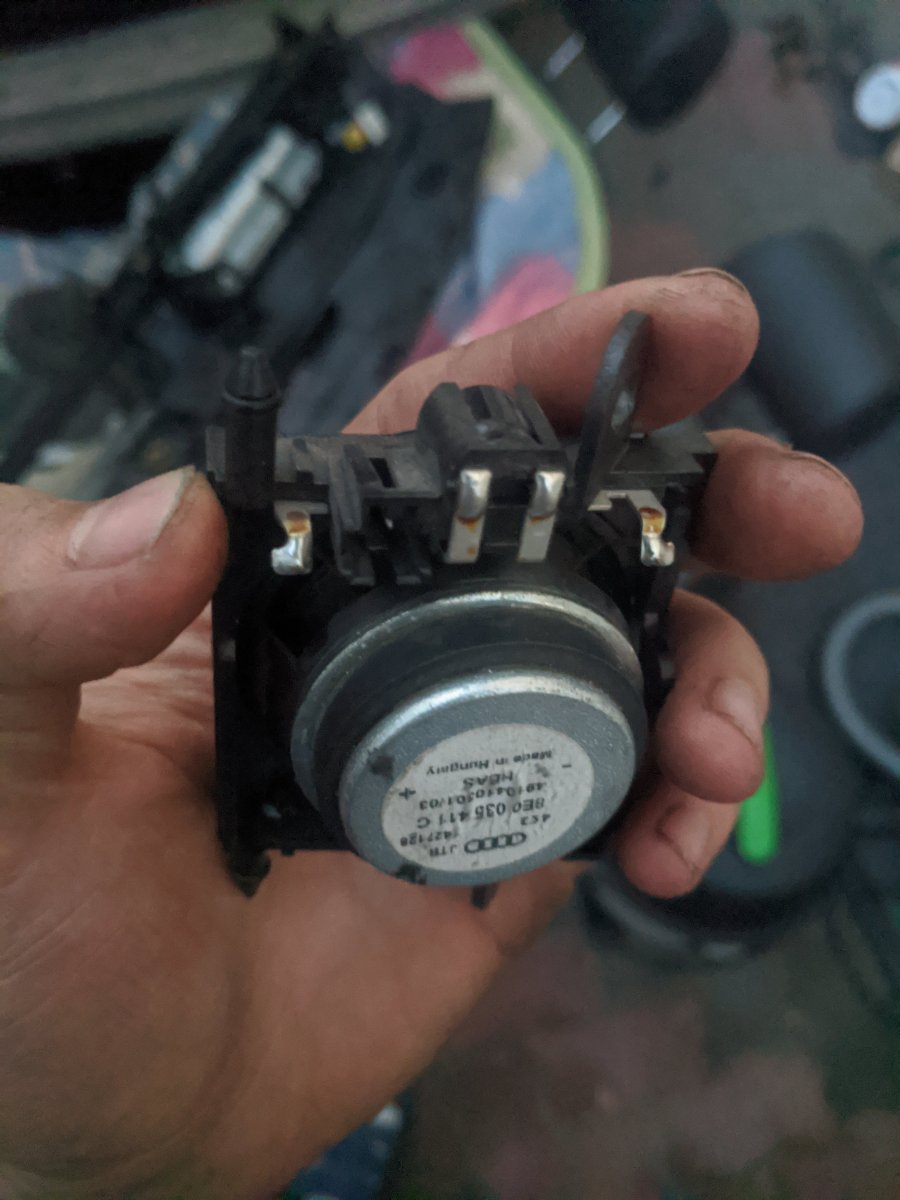

Podłączam właśnie głośnik podszybia i wzmacniacz, bo u mnie w aucie tego nie było. Wyczytalem, że w nie bose ten mały głośnik jest podłączany między głośniki przednie(plus lewy przedni i minus prawy przedni) i chciałem się zapytać:

1.Czy ma ktoś numer kostki i pinów które wchodzą do tego głośniczka

2.Jaki jest przekrój kabli które muszę z niego wyprowadzić

3.Które kable to minus, a które plus z tych przednich głośników

A co do wzmacniacza to kupiłem wiązkę oryginalna i wszystko ładnie wchodzi tylko nie wiem gdzie wejść z kablem od plusa.

1.Czy podpiąć go tam pod listwę nad pedałami?

2.Czy muszę dokładać bezpiecznik? Nigdzie w rozpisce bezpieczników nie widzę żeby było coś takiego, więc czy wzmacniacz ma bezpiecznik wbudowany? Czy w ogóle działa to inaczej i czegoś nie rozumiem.

Edytowane 31 Sierpnia 2020 przez ama11deus

[ama11deus]

Wie ktoś chociaż jak podłączyć ten plus od wzmacniacza?

[Muskel1]

O jaki wzmacniacz Ci chodzi?

Jakie masz teraz głośniki z przodu? System pasywny zasilany z radia?

Jakie radio masz?

[ama11deus]

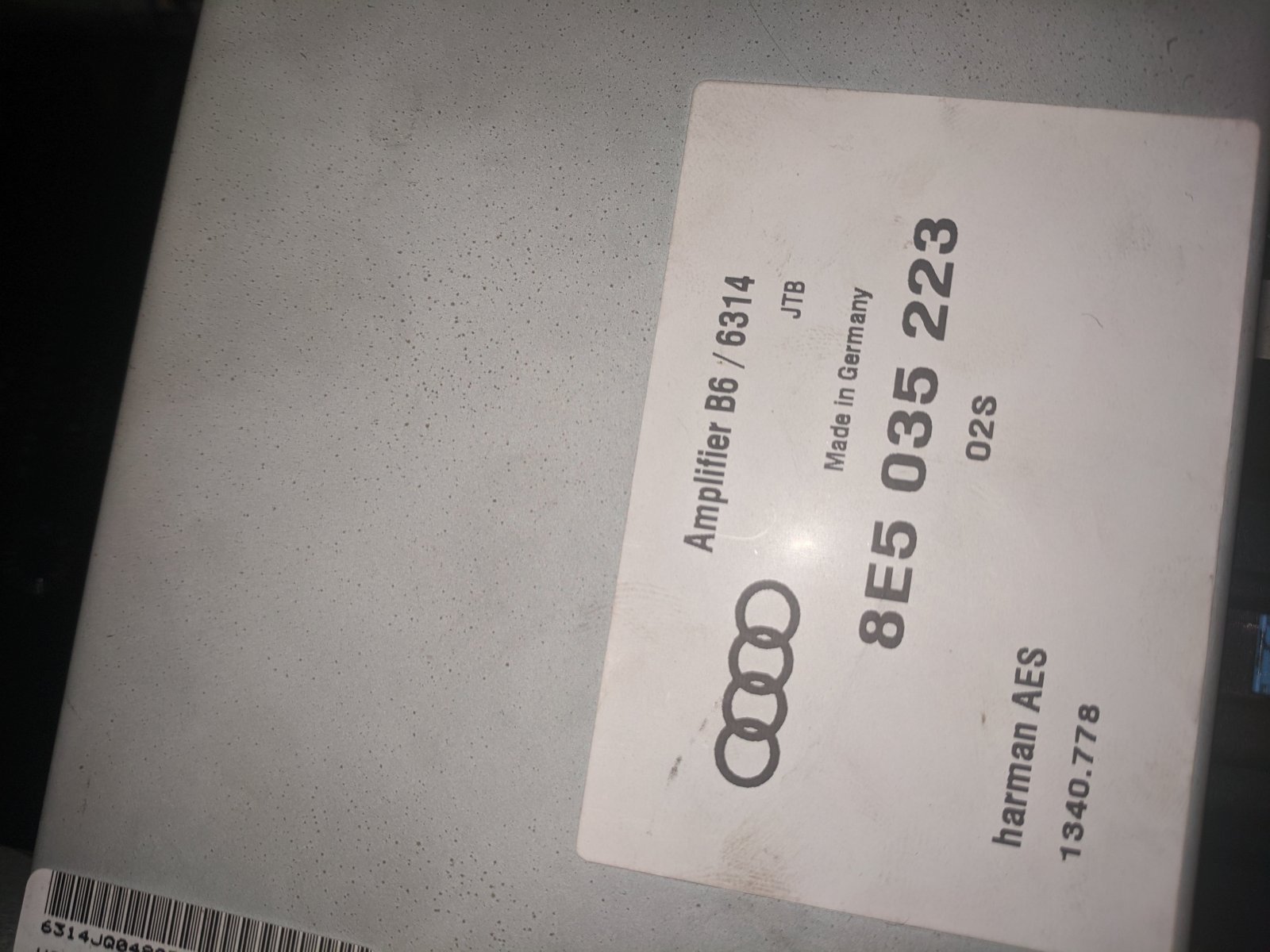

Wzmacniacz do tylnych głośników i subwoofera:

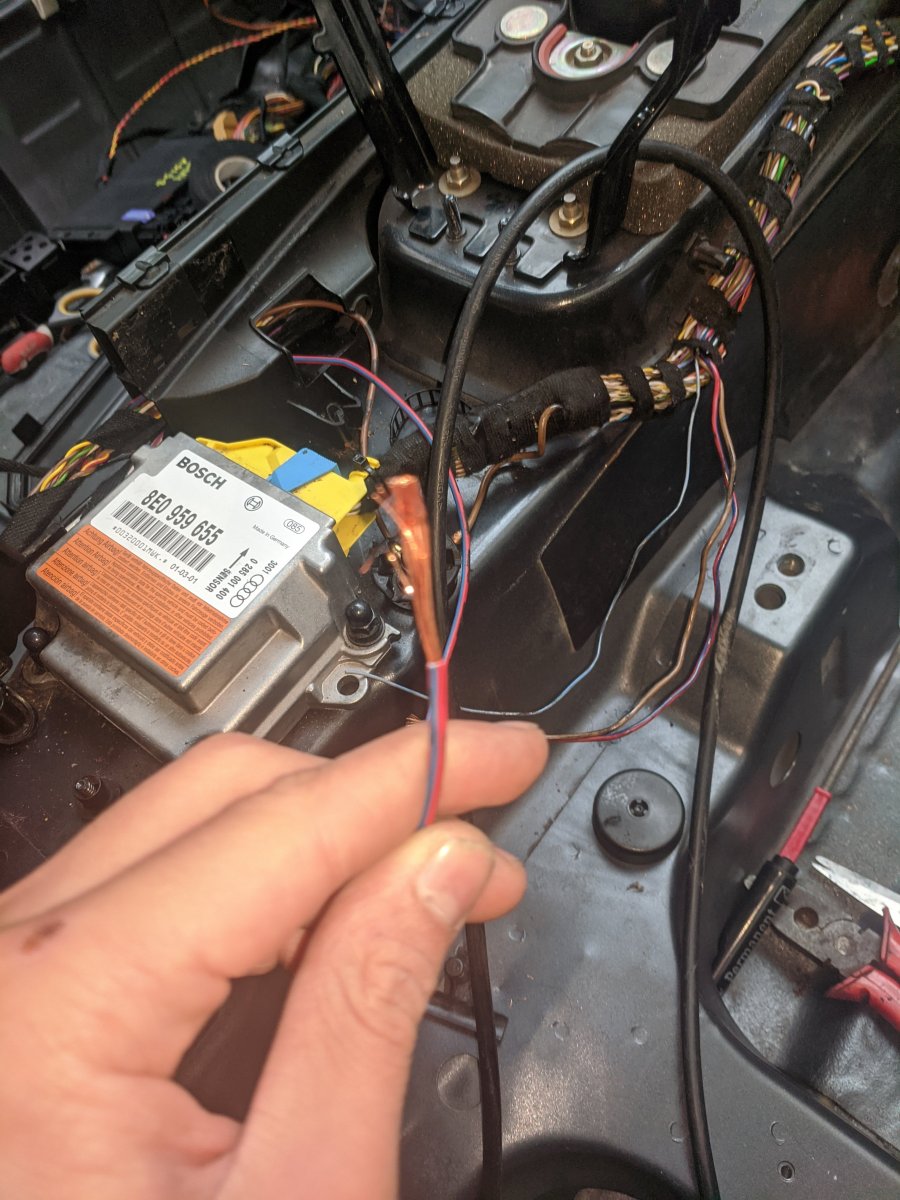

Kupiłem wiązkę która szła od radia do tylnych głośników, subwoofera i wzmacniacza i został mi tylko taki kabelek do podłączenia:

Radio Concert 8E0 035 186 dołożone przez poprzedniego wlasciciela, bo było Pioneer i zmienił na to

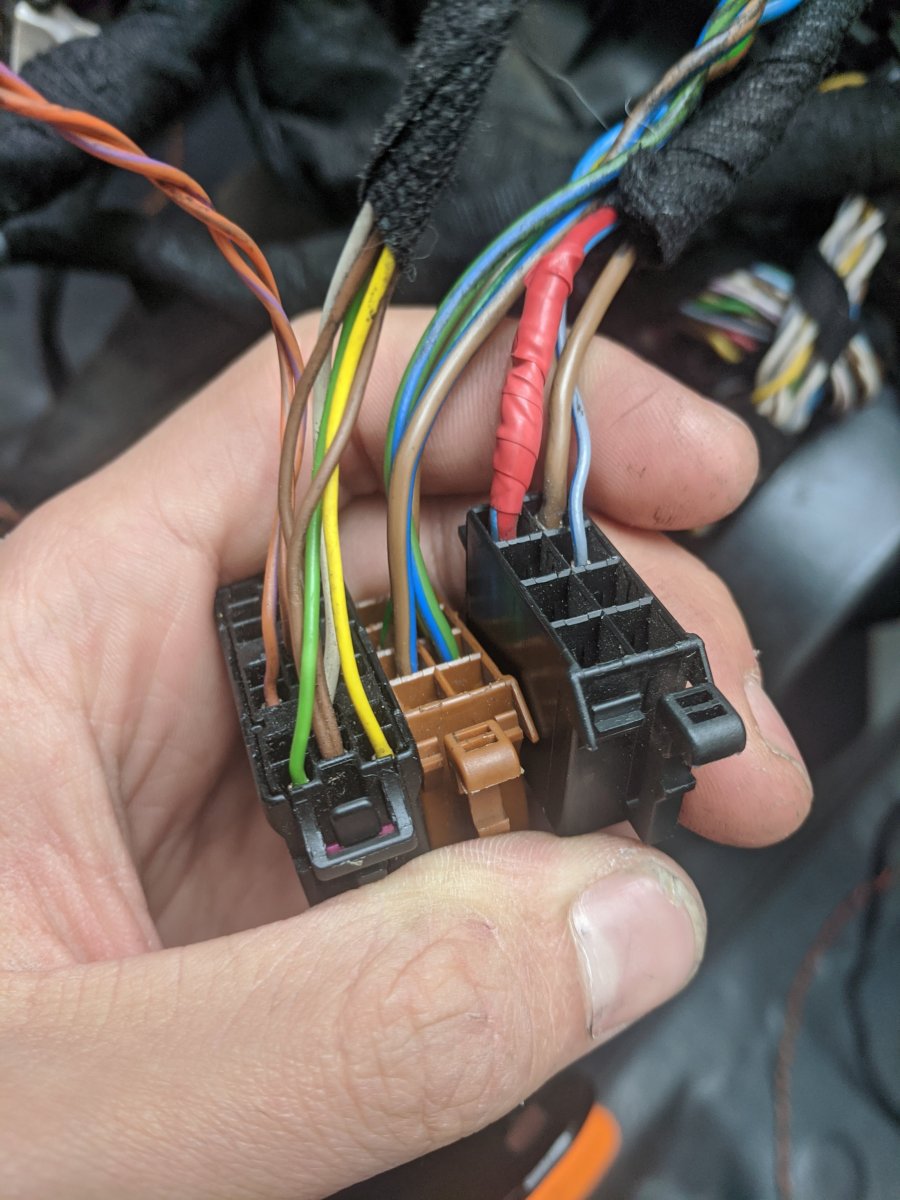

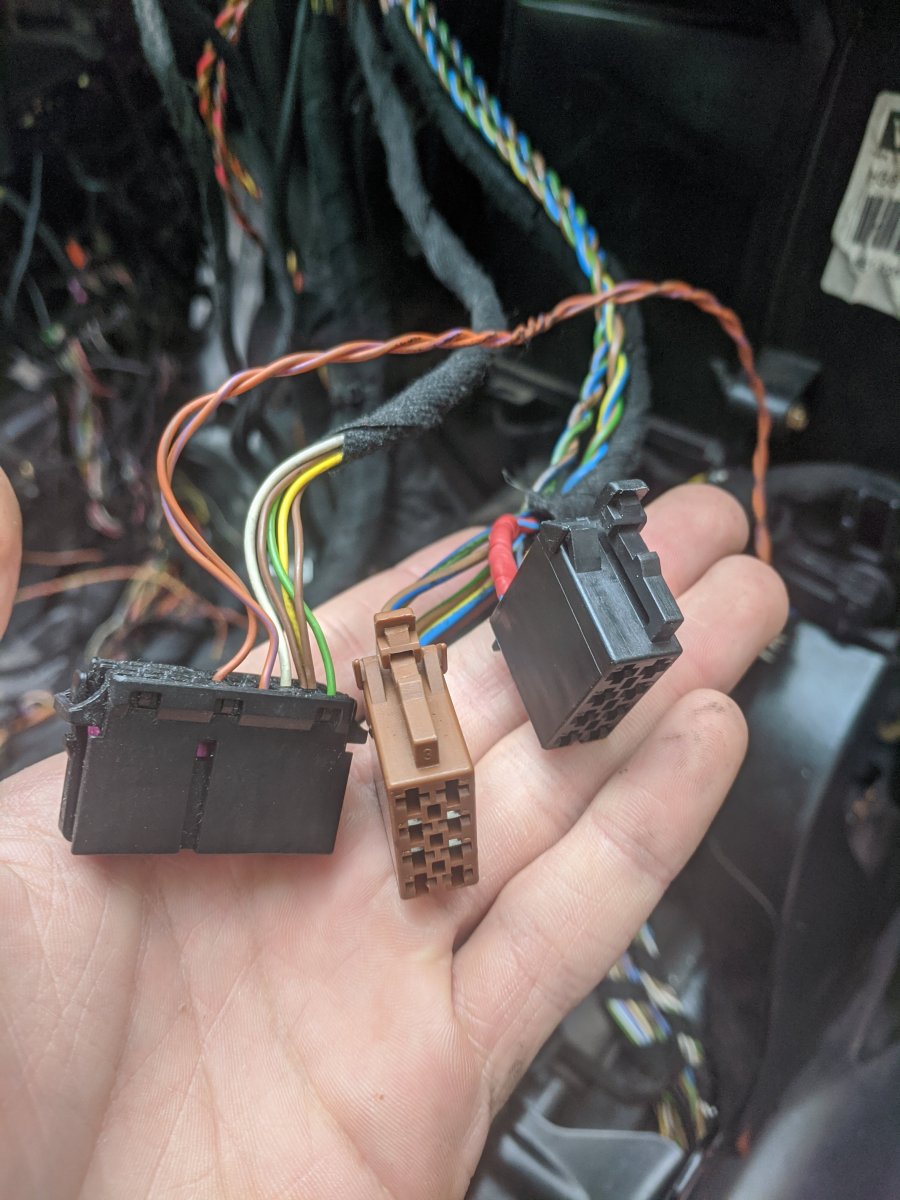

Dodam jeszcze że to moje kostki od radia i tą po lewo to na "nowa":

Edytowane 2 Września 2020 przez ama11deus

[Muskel1]

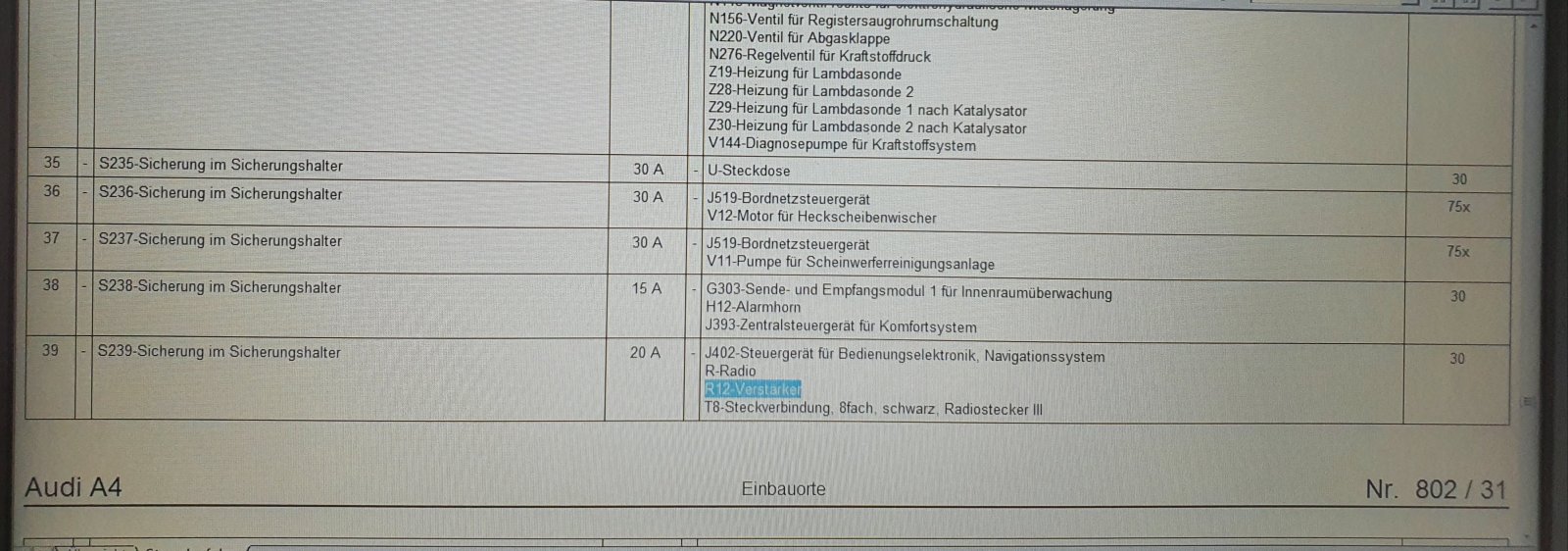

Wzmazniacz jest podpięty do bezpiecznika nr. 39 (razem z radiem).

Czyli z bezpiecznika nr. 39 idzie +12V na kostkę wzmacniacza pin nr. 23

[ama11deus]

Oo teraz rozumiem dziękuję bardzo



[Muskel1]

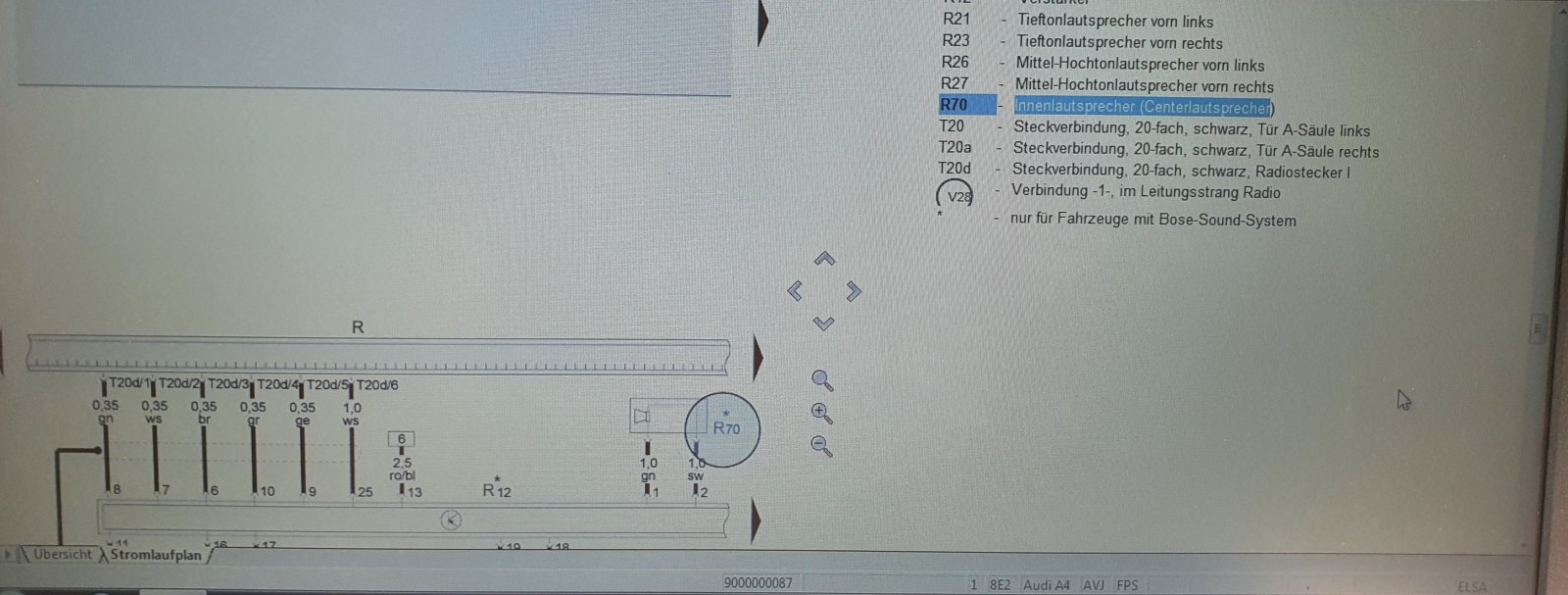

Z tego co widze, center był tylko podłączony do wzmacniacza a nie tak jak piszesz do przednich głośników.

Z kostki wzmacniacza zielony kabel z pin 1 i czarny kabel z pin2 idą na center.



[ama11deus]

Wyczytalem tak w tym temacie

A jeśli chodzi o moją kostkę wzmacniacza to w pinie 1 już siedzi kabel żółty z w pinie 2 dwa brazowe. Czyli mówisz żeby wyciągnąć te dwa piny i dołożyć po jednym kabelku?

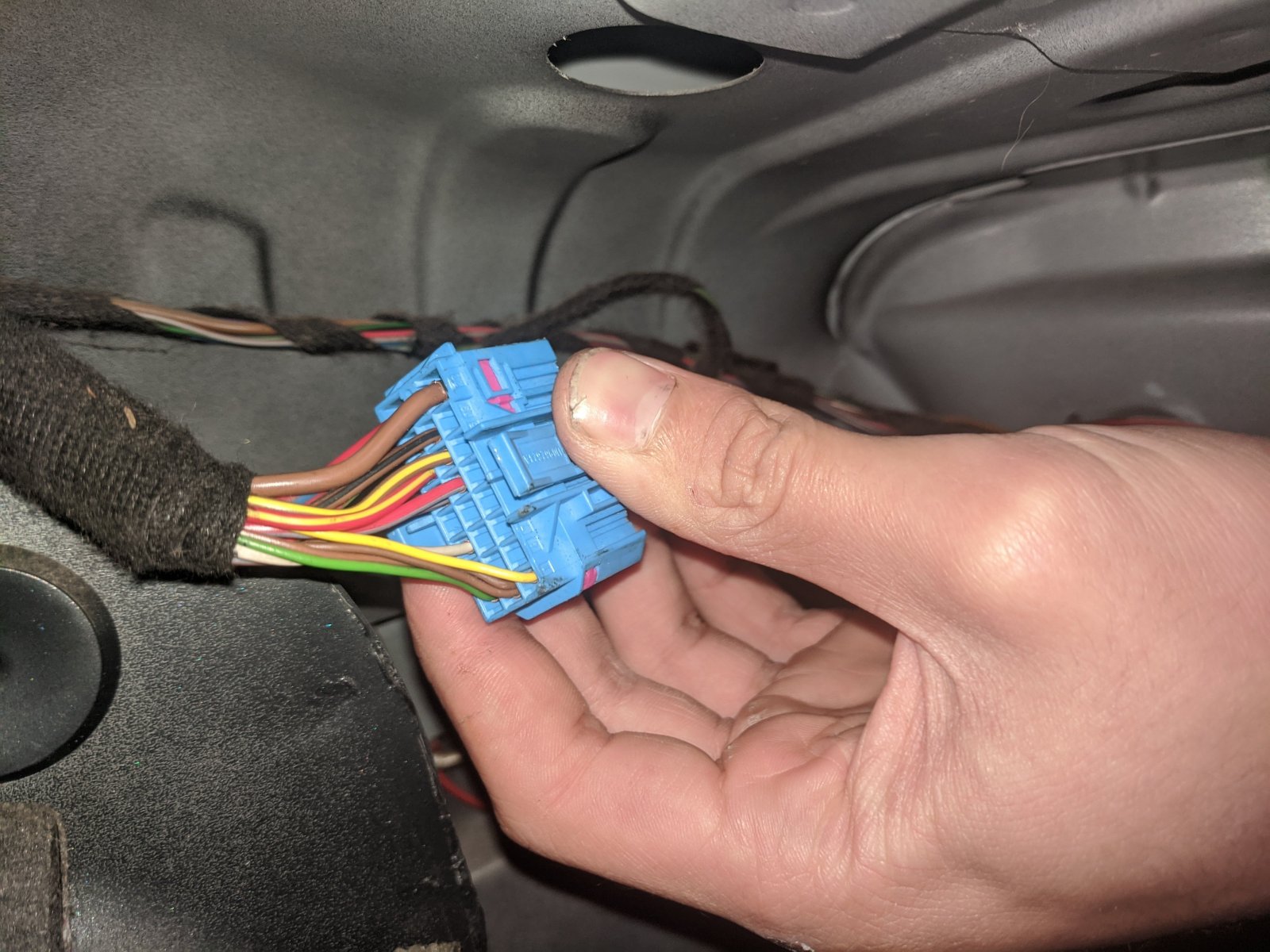

Kostka:



Edytowane 2 Września 2020 przez ama11deus

[Muskel1]

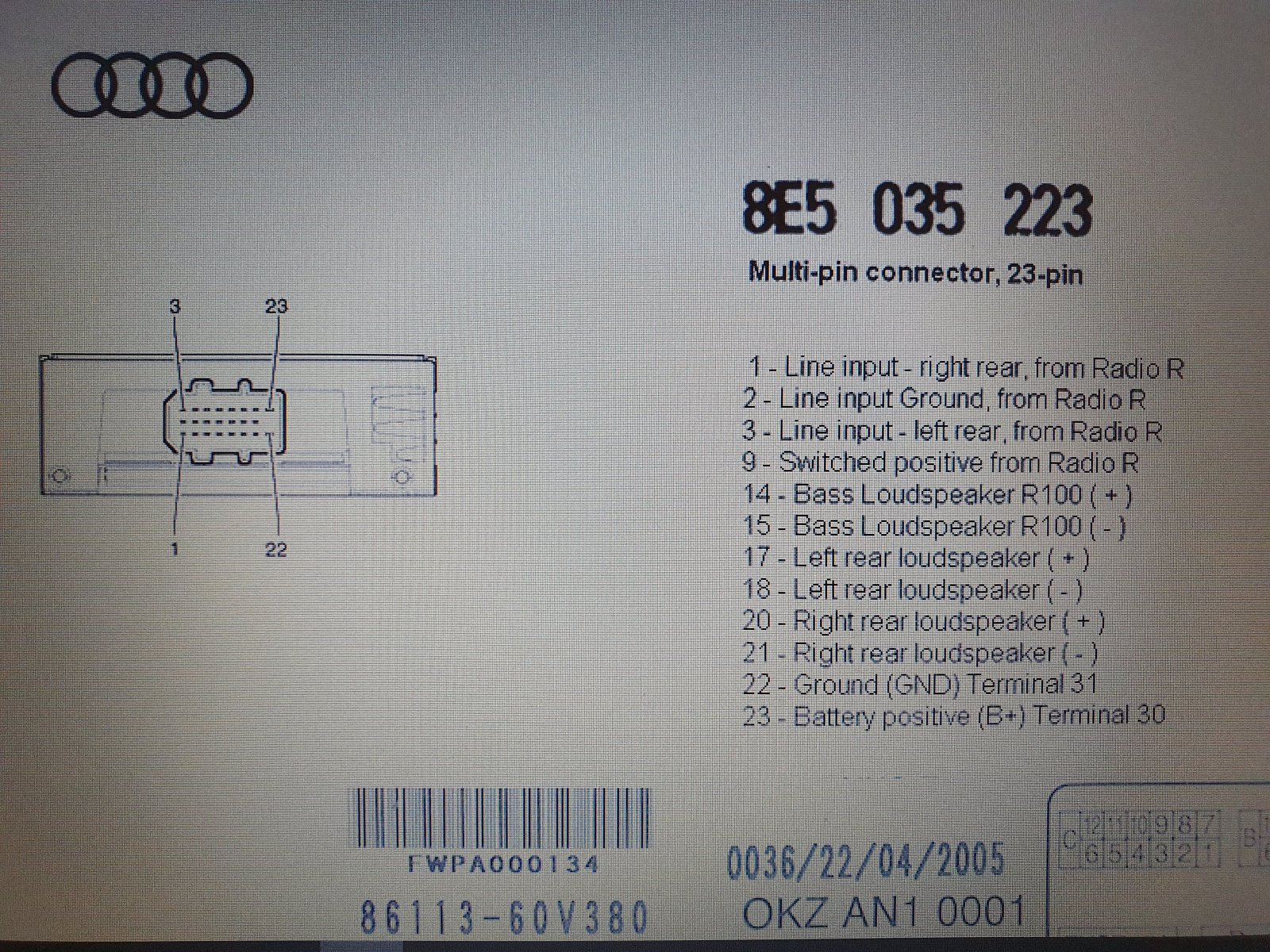

Nie nie wyciągaj ich. To sa sygnał z radia i masa (patrząc na rozpiskę pinów u góry). Trochę sprzeczne te informacje. Jaką masz kostkę we wzmacniaczu? Ile ma pinów?

Edytowane 2 Września 2020 przez Muskel1

[ama11deus]

Kostkę wysłałem wyżej niebieska 23 pionowa

[Muskel1]

Ok. Czyli musisz podłączyć tak jak w tym wątku co znalazłeś. Tamtem schemat z pinami 1 i 2 dotyczył tylko wzmacniacza Bose.

[ama11deus]

Dobra rozumiem dzięki wielkie, a możesz tam sprawdzić u siebie jaki przekrój kabli? Czy takich info nie ma raczen

[Muskel1]

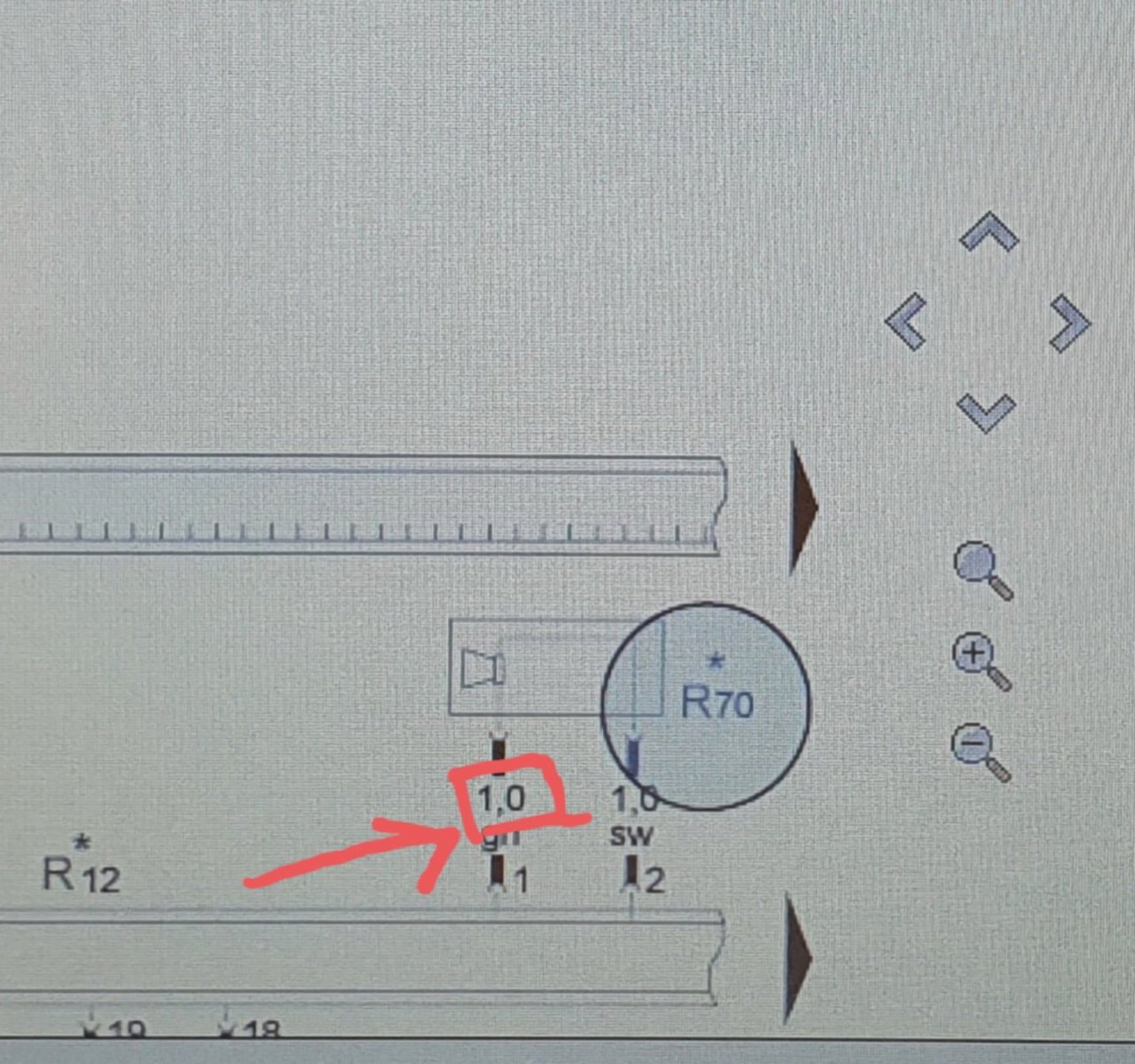

Na tym schemacie pod system Bose jest 1,0mm². Innego schematu nie mam.

[ama11deus]

Dobra to takie użyję dziękuję bardzo

[Muskel1]

Działaj

[bobikos]

Wypnij z czarnej kostki kabel szaro-niebieski (to jest podświetlenie wykorzystywane przy niefabrycznych radiach). Musisz natomiast podpiąć kabel zielono-niebieski na pin 3 i podłączyć to pod linię K we wtyczce OBD lub 23 pinie zielonej wtyczki licznika (i tak prowadzisz CANY do licznika) - bez może być problem z diagnozą po CAN.

Zasilanie wzmacniacza możesz wziąć z za radia ( tak jest chyba w ori). Do głośnika centralnego idą cienkie przewody, 1,0 mm2 będzie w zupełności wystarczający.

Do concerta należałoby też dołożyć odpowiedni wzmacniacz antenowy i antenę divesity

Przy takiej zabawie z kablami trzeba było iść już w BOSE.

Edytowane 2 Września 2020 przez bobikos

[ama11deus]

Bardzo słuszne uwagi dziękuję

A co do Bose to masz rację. Mogłem go kupić ale już teraz za późno, wszystkie kable już ładnie pozwijane, może w przyszłości zabiorę się za bose jak to nie będzie wystarczające, chociaż audiofilem nie jestem więc raczej będzie ok
