Witam. Posiada ktoś schemat pod adaptery do lamp b7 bi xenon skrętny, wiem ze jest wątek o tym lecz niestety obrazy wygasły i nie da sie otworzyć.

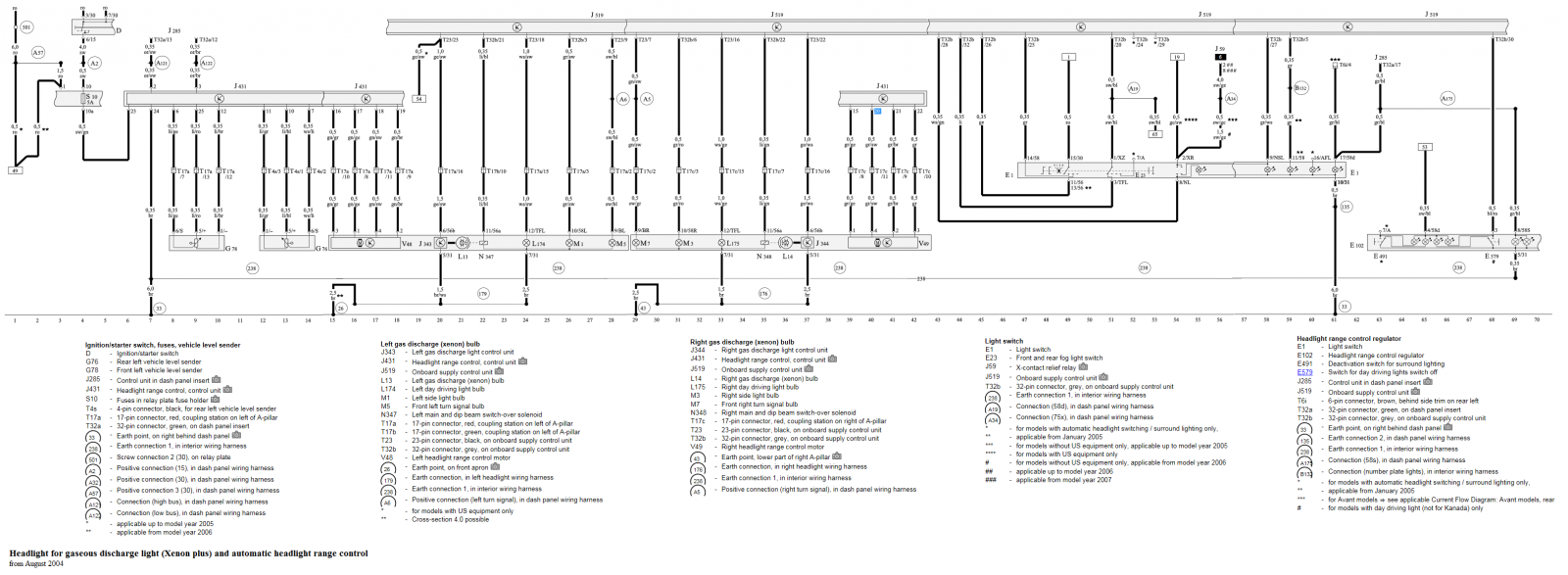

Tu przerobiłem schemat z ELSA na bardziej czytelny:

Bixenon B7

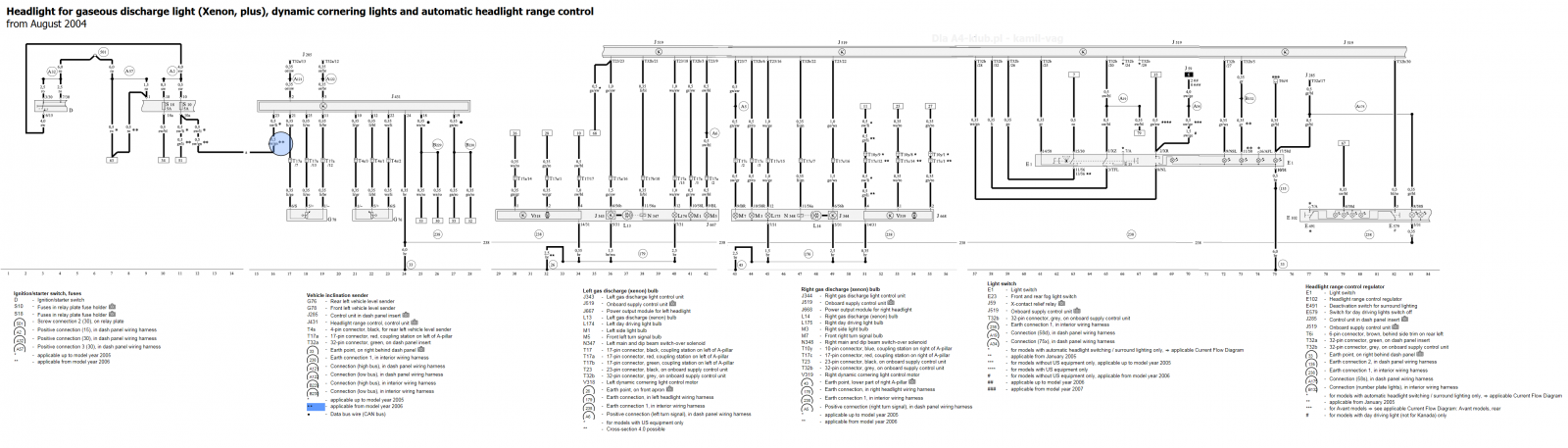

z doświetlaniem zakrętów:

bez doświetlania:



Reflektor halogenowy (zwykły H7):
1 - silniczek
2 - silniczek
3 - silniczek
4 - pusty
5 - Masa mijania
6 - Plus mijania
7 - Masa drogowe,kierunek,postojowe
8 - Plus drogowe
9 - Plus kierunkowskazu
10 - Plus postojowe



Bixenon (nieskrętny)

1 - silniczek (z modułu poziomowania pin 17 Lewa / 15 Prawa)
2 - silniczek (z modułu poziomowania pin 19 L / 21 P)
3 - silniczek (z modułu poziomowania pin 16 L / 22 P)
4 - silniczek (z modułu poziomowania pin 18 L / 20 P)
5 - masa dla przetwornicy
6 - plus dla przetwornicy
7 - masa dla DRL,kierunek,postojowe,przesłona
9 - plus kierunkowskazu
10 - plus postojowe
11 - plus przesłony (MCE T32b pin 21 dla lewej, pin 22 dla prawej)
12 - plus DRL (MCE T23 pin 18 dla lewej, pin 16 dla prawej)

Reflektor bixenonowy (skrętny) z doświetlaniem zakrętów :
1 - moduł doświetlania (CAN H z modułu poziomowania pin 18)
2 - moduł doświetlania (CAN L z modułu poziomowania pin 19)
4 - moduł doświetlania (bezpiecznik S18 5A/S10)
5 - masa dla przetwornicy
6 - plus dla przetwornicy
7 - masa dla DRL,kierunek,postojowe,przesłona
9 - plus kierunkowskazu
10 - plus postojowe
11 - Plus przesłony (MCE T32b pin 21 dla lewej, pin 22 dla prawej)
12 - plus DRL (MCE T23 pin 18 dla lewej, pin 16 dla prawej)
14 - masa moduł doświetlania


Oczywiście to co w nawiasach to trzeba długie przewody, żeby starczyły pod MCE i do modułu poziomowania...

Edytowane 21 Kwietnia 20215 l przez kamil-vag

Rozebrałem lampę z bixem skrętnym i masę z przesłony mam z masą przetwornicy ? Lampa nie dotykana przez nikogo ,auto z 2005 grudzień modelowo 2006.

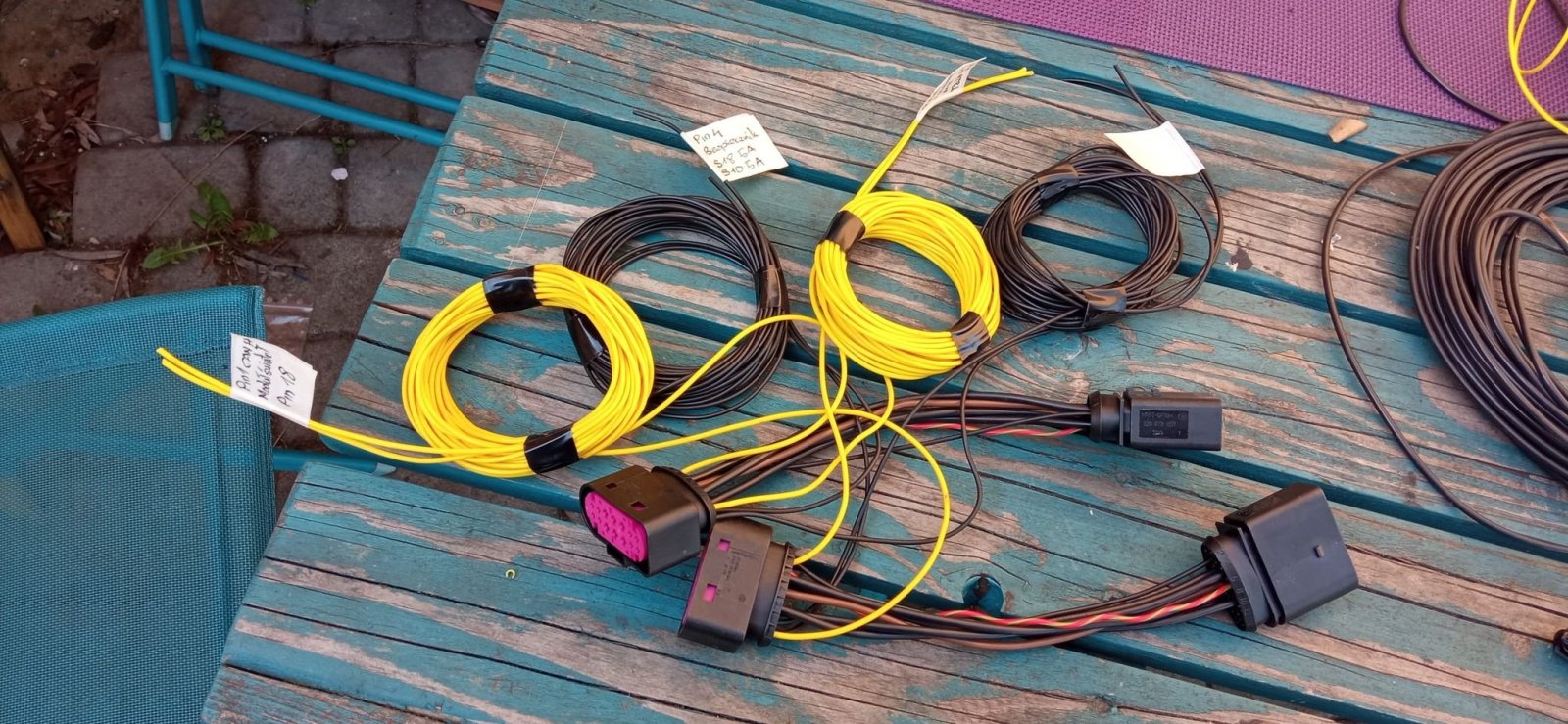

Adapter ze zwykłych na bix skrętny:

pin bix skrętny - opis - pin zwykła lampa

 1 - przewód do kabiny - moduł świateł pin 18 [CAN H]
 2 - przewód do kabiny - moduł świateł pin 19 [CAN L]
 4 - przewód do kabiny - na bezpiecznik S18 5A (lewa) i S10 5A (prawa)
 5 - masa - 5
 6 - mijania - 6
 7 - masa - 7
 9 - kierunkowskaz - 9
10 - postojowe - 10
11 - przewód do kabiny - na MCE T32b/21 (lewa) i T32b/22 (prawa) [plus do opuszczania przesłony soczewki]
12 - DRL - 8 [w zwykłej lampie drogowe]
14 - masa - 3

Potrzebne wtyczki 14 pin o nr 1J0973737 i 1J0973837

W dniu 25.08.2021 o 17:01, Maxero napisał:

Rozebrałem lampę z bixem skrętnym i masę z przesłony mam z masą przetwornicy ? Lampa nie dotykana przez nikogo ,auto z 2005 grudzień modelowo 2006.

Jak widać na schemacie, masy i tak są z jednego punktu więc ostatecznie to bez różnicy co z czym...

Dokładam poziomowanie i bixy skrętne, czy mogę wykorzystać któreś przewody, żeby nie ciągnąc dodatkowego przewodu na przesłonę drogowych? Przekładka pinu przy MCE? Do poziomowania już poprowadzone po 3 przewody do każdej z lamp, wiec aktualnie mam po 12 przewodów poprowadzonych.

Witajcie.

Miałem u siebie xenon + a teraz włożyłem skrętne bi. Moduł z niebieską wtyczką też już mam a nawet z kawałkiem wiązki.



Co teraz dokładnie muszę zrobić, przejściówki do lamp są może już do kupienia gotowe?



Na forum jest trochę info ale z takimi rzeczami raczej wychodzi, że ma dwie lewe ręce ?



We vcds mam wyłączone poziomowanie aby mi błędów nie pokazywał przy okazji.



Edytowane 7 Listopada 20241 r przez Gorczyk

Na forum jest szczegółowo opisane które piny należy przepiąć w wiązkach.

Godzinę temu, Muskel1 napisał(a):

Na forum jest szczegółowo opisane które piny należy przepiąć w wiązkach.

Wiem. Tym bardziej już mi tam co nie co pisałeś, chyba poszukam tych przejściówek bo prawdopodobnie vaginstal może coś mieć i zostawię to komuś kto zna się na kabelkologi ?
