Podświetlanie diod po swapie przełącznika na AUTO

[R4xx 300]

Witajcie,

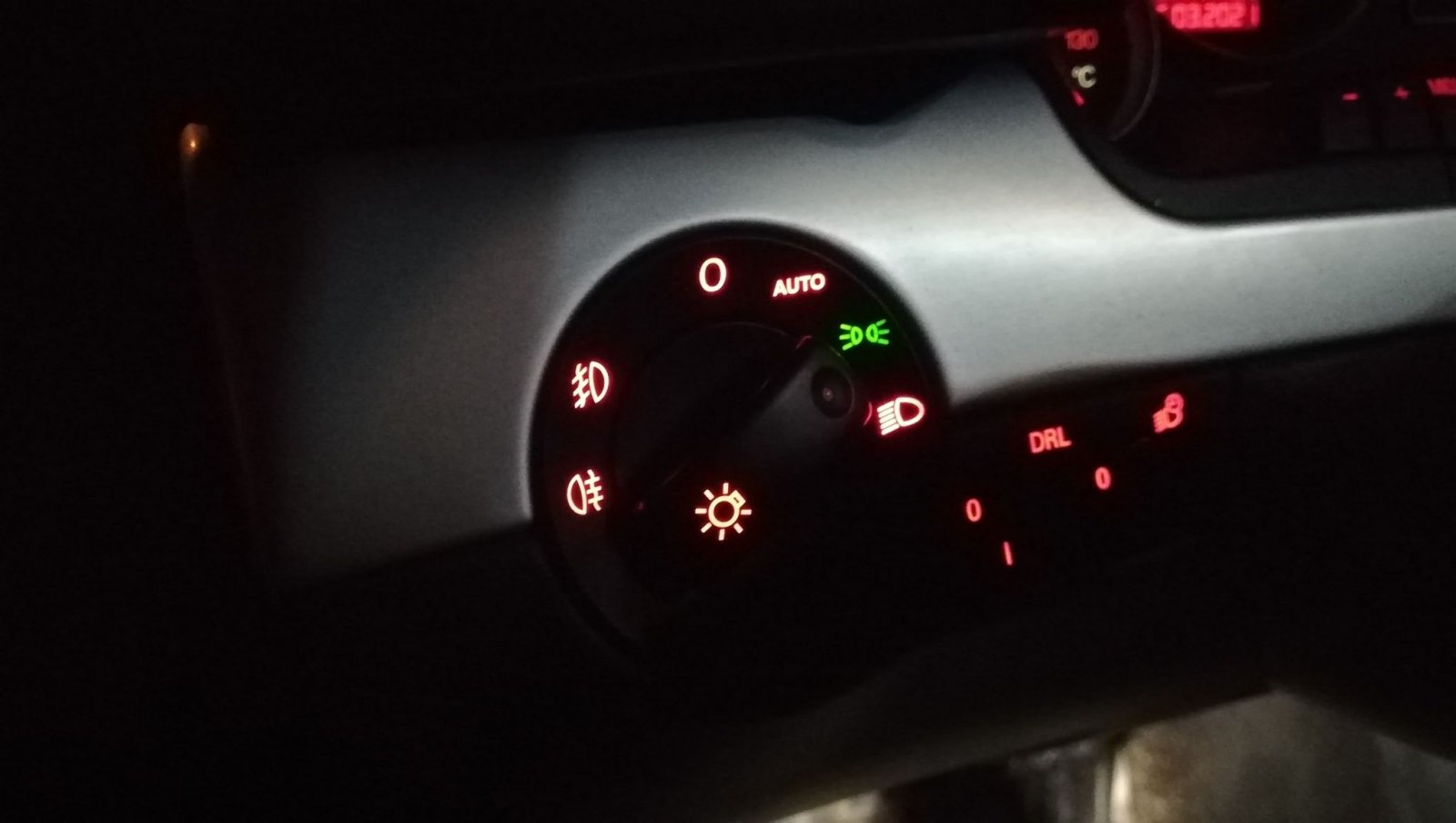

Zmieniłem sobie przełącznik ze zwykłego z końcówką A na taki z funkcją AUTO. Zastanawia mnie działanie podświetlenia:

[kamil-vag 1357]

Masz spaloną pomarańczową diodę auto... często się to zdarza w tych przełącznikach...

Oczywiście jeśli zrobiłeś to:

Mostkujemy piny 7 i 16 w włączniku świateł (dzięki temu połączeniu zasilimy żółtą diodę AUTO). Oprócz tego pin 7 łączymy z pinem 29 w 32-pinowej kostce MCE (uruchomienie automatycznego włączania świateł gdy włącznik ustawiony zostanie w pozycji AUTO). Następnie łączymy pin 1 przełącznika świateł z pinem 18 w 32-pinowej kostce MCE (ucinamy ori czarny kabelek doprowadzony do pinu 1 w przełączniku świateł, izolujemy go i zostawiamy luzem).

[R4xx 300]

Teraz, kamil-vag napisał:

Oczywiście jeśli zrobiłeś to:

Mostkujemy piny 7 i 16 w włączniku świateł (dzięki temu połączeniu zasilimy żółtą diodę AUTO). Oprócz tego pin 7 łączymy z pinem 29 w 32-pinowej kostce MCE (uruchomienie automatycznego włączania świateł gdy włącznik ustawiony zostanie w pozycji AUTO). Następnie łączymy pin 1 przełącznika świateł z pinem 18 w 32-pinowej kostce MCE (ucinamy ori czarny kabelek doprowadzony do pinu 1 w przełączniku świateł, izolujemy go i zostawiamy luzem).

Niestety zrobione i 3 razy sprawdzone

[kamil-vag 1357]

No to masz spaloną pomarańczową diodę, sam przez to przechodziłem



[R4xx 300]

3 minuty temu, kamil-vag napisał:

No to masz spaloną pomarańczową diodę, sam przez to przechodziłem



Pięknie

Zapytam jeszcze, bo pierwszy raz mam do czynienia z CLH.. Po zamknięciu auta normalnym jest, że przez jakiś czas podświetlony pozostaje przycisk w lusterku i panel CLH?

[kamil-vag 1357]

I zieloną chyba też

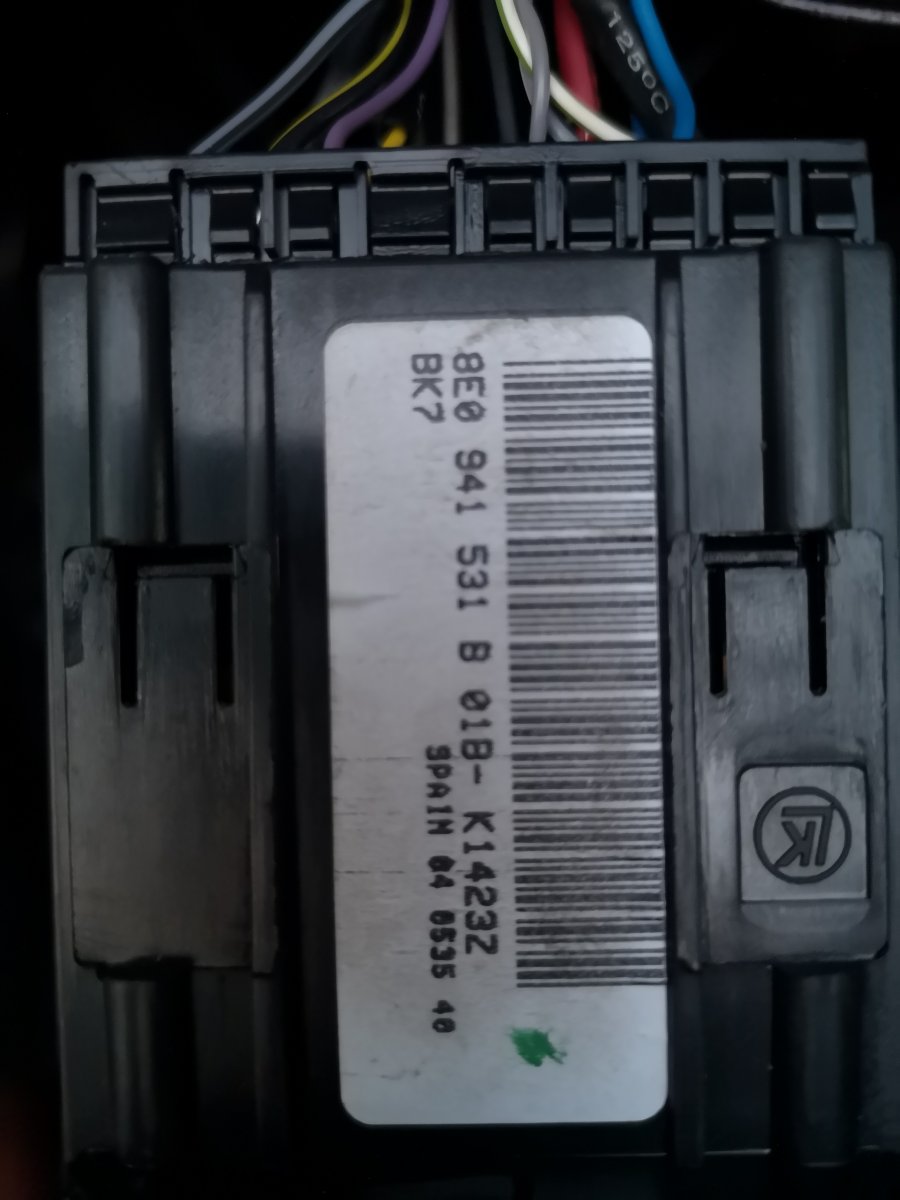

Kupiłeś gdzie ten włącznik od @dzejo ?

Może go źle złożył i diody się wygięły bo tak się da...

Albo obie spalone

Wysyłaj na reklamację i już, zapłaciłeś nie mało za niego...



Powinno świecić CLH/DRL i na pomarańczowo Auto po zamknięciu...

Tak jest u mnie:

Samo AUTO

Postojowe

Mijania

Edytowane 6 Marca 2021 przez kamil-vag

[R4xx 300]

5 minut temu, kamil-vag napisał:

I zieloną chyba też

Kupiłeś gdzie ten włącznik od @dzejo ?

Może go źle złożył i diody się wygięły bo tak się da...

Albo obie spalone

Wysyłaj na reklamację i już, zapłaciłeś nie mało za niego...



Powinno świecić CLH/DRL i na pomarańczowo Auto po zamknięciu...

Tak jest u mnie:

Samo AUTO

Postojowe

Mijania

Dokładnie, od @dzejo

Ani AUTO ani postój na zielono nie świecą. Czasami postój nawet na czerwono nie świeci. Także może faktycznie coś z tymi ledami. Już myślałem, że zrobiłem gdzieś fuckup, uspokoiłeś mnie

[R4xx 300]

@kamil-vag Dziś miałem okazję zaobserwować jak to wszystko działa za dnia. Wydaje się być ok. Nie wiem jedynie czy panel CLH powinien być podświetlony cały czas, nawet kiedy jest jasno. Generalnie podświetlony w samochodzie pozostaje tylko on.

[kamil-vag 1357]

Czyli już działają te diody?

[R4xx 300]

Godzinę temu, kamil-vag napisał:

Czyli już działają te diody?

Ledy w przełączniku świateł bez zmian. Led pod Auto trup a pod ikoną świateł pozycyjnych świeci jak mu się podoba. Ale reklamacja podświetlenia została pozytywnie rozpatrzona

Bardziej ciekawi mnie czy panel wł/wył CLH powinien być podświetlony zarówno za dnia jak i w nocy. Niejasno się w poprzednim poście wyraziłem.

[afroo. 210]

1 minutę temu, R4xx napisał:

Bardziej ciekawi mnie czy panel wł/wył CLH powinien być podświetlony zarówno za dnia jak i w nocy.

Świeci cały czas wraz z ikonami pod licznikiem + - itp.

[kamil-vag 1357]

Ogólnie jak masz ustawione na AUTO to świeci wtedy na pomarańczowo AUTO i właśnie DRL i CLH, a wygaszają się chyba dopiero z awaryjką, czyli po uśpieniu modułów, jutro rano Ci potwierdzę na bank

[Banan 106]

@kamil-vag jest tak jak napisałeś , tylko że to taki bardziej żółty niż pomarańczowy

Edytowane 7 Marca 2021 przez Banan

[kamil-vag 1357]

@Banan dzięki za potwierdzenie

[R4xx 300]

Nie ma to jak doposażać wóz w systemy, których działania się nie zna

Dzięki wielkie Panowie @kamil-vag @afroo.@Banan za pomoc i rozwianie moich wszystkich wątpliwości!

Mogę spokojnie cieszyć się nowym modem i jednocześnie spać spokojnie nie martwiąc się, że coś nie działa jak powinno

Edytowane 7 Marca 2021 przez R4xx
