Zmiana z ABS na ABS-EDS 1995-1997


Rekomendowane odpowiedzi

Opublikowano

Zakupiłem pompę o podanych numerach ale wygląda inaczej niż ta z pierwszego postu, pytanie, czy taka może być czy coś nie tak. W pompie z pierwszego postu jest taki jakby filtr- zaznaczony czerwonym kółkiem, w mojej tego nie ma jest gwintowany otwór, czy ze swojej to mogę przełożyć(zwykła pompa bez EDS) Pytanie drugi po co te "przejściówki" znaczone zielonymi kółkami? Czy te prostokątne mogę wykręcić żeby pasowały przewody?

fot1 z forum:


Pompa kupiona:


Opublikowano

Z tego co patrzyłem u siebie to te otwory które zaznaczyłeś na czerwono to są otwory montażowe pompy, pod nią jest taki stelaż metalowy i właśnie w te otwory wkręca się śruby aby pompy się trzymała :wink: Pozostaje tylko kwestia tych "redukcji" Też właśnie kupiłem pompę ABS/EDS i wychodzi na to, że mam taką samą jak Ty, też z tymi redukcjami i myślę, że spokojnie można je wykręcić, chociaż zobaczę jeszcze u siebie przy montażu czy jest to konieczne :) Może okaże się, że można je po prostu zostawić dla świętego spokoju :D

Opublikowano

z tego co przegladam po jakis fotkach co znalazlem to f16 jak zakladal to wlasnie nie bylo tych redukcji ja znalazlem swoje fotki i tez mam te przejsciowki i z tego co pamietam to one zostaly i do nich dokrecilem tylko redukcje i do redukcji stare weze...


potem wrzuce jeszcze foto mojej pompy przed montazem

Opublikowano (edytowane)

Z tego co patrzyłem u siebie to te otwory które zaznaczyłeś na czerwono to są otwory montażowe pompy. Pozostaje tylko kwestia tych "redukcji" Też właśnie kupiłem pompę ABS/EDS i wychodzi na to, że mam taką samą jak Ty, też z tymi redukcjami i myślę, że spokojnie można je wykręcić, chociaż zobaczę jeszcze u siebie przy montażu czy jest to konieczne :) Może okaże się, że można je po prostu zostawić dla świętego spokoju :D

Dokładnie, potwierdzam, w mojej ABS nie ma tego "filterka" tylko śruby montażowe, kompletowania ciąg dalszy :P

Edytowane przez MichalBurnout
Opublikowano

Od roku modelowego 97 nie ma sterowników abs abs/eds pod tylna kanapą tylko są zintegrowane z pompą abs lub abs/eds. W tych autach wystarcza sama wymiana pompy abs na abs/eds i nie trzeba nic przerabiać w elektryce.

Opublikowano

Od roku modelowego 97 nie ma sterowników abs abs/eds pod tylna kanapą tylko są zintegrowane z pompą abs lub abs/eds. W tych autach wystarcza sama wymiana pompy abs na abs/eds i nie trzeba nic przerabiać w elektryce.

przerabiałeś u siebie? daj wiecej info z nr pompy to dopisze do pierwszego posta

Opublikowano

Przemek u siebie w końcu zakładałeś stalowe czy miedziane przewody? Chodzi mi o te kawałki od pompy/redukcji w pompie do starych węży

Opublikowano

stalowe


ogolnie jak mam takie przejsciowki w domu bo najpierw je kupilem a potem zamowilem krotkie przewody i je zalozylem, niie wiem jak bylo by z tymi redukcjami ale jak by ktos chcial to moge odsprzedac

http://nagaz24.pl/zlaczka-m10x1-zew-m12x1-dl-30-5mm,s,4223,p,pl.html

Opublikowano

Miałem zamiar zamontować pompę z eds ale na zamiarach się skończyło bo zmieniłem auto.

Co do pompy to miałem 8E0614111 i według informacji uzyskanych od kolegi Dev to miały pasować pompy 8E0614111B oraz 8E0614111F

Opublikowano

Przemek wrzucisz fotki jak to u Ciebie wygląda? Tzn zamontowana pompa, przewody etc :)

Opublikowano

jutro bede mial dostep do auto ro pstrykne jakies foto


mam fotki ale aparat zostal w aucie :/ jutro podrzuce




ten trzeci wezyk to od spryskow

Opublikowano

no wracam do tematu EDS zgodnie z tym co napisal Damian u mnie nie ma sterownika pod kanapa to jak mam 8E0614111 AB to jaki numer bedzie pasowal do mojej aby maila EDS bo 8E0614111 B nie ma EDSu

Opublikowano

wg. ETKA 8E0614111 B i 8E0614111 F posiadają EDS i można je stosować zamiennie i powinny pasować do twojego samochodu

Opublikowano

dziwne bo w moim jak kupilem po 111 byla literka B ale EDSu nie miala

Opublikowano

A w jaki sposób to sprawdziłeś? Montowałeś w aucie czy za pomocą vaga?

Opublikowano

z taka zamontowana pompa kupilem i poprzedni wlasciciel byl przekonany ze edsu napewno nie bylo tylko abs

Opublikowano

Jestem po montażu pompy ABS/EDS. Przemek dzięki wielkie za wiązkę i pomoc :thumbup1: Te adaptery czy jak to się zwie u siebie musiałem wyrzucić, zakładałem u siebie takie złączki co Przemek wyżej linka wrzucał i przez nie nie mieścił mi się przewód przy zbiorniczku wyrównawczym. Układ bezproblemowo się odpowietrzył. Przemek jeździłeś już pewnie z EDSem po śniegu, błocie etc, jak wrażenia? Ja wczoraj wszystko zmontowałem i nie było jeszcze okazji :wink:


Zakupiłem pompę o podanych numerach ale wygląda inaczej niż ta z pierwszego postu, pytanie, czy taka może być czy coś nie tak. W pompie z pierwszego postu jest taki jakby filtr- zaznaczony czerwonym kółkiem, w mojej tego nie ma jest gwintowany otwór, czy ze swojej to mogę przełożyć(zwykła pompa bez EDS) Pytanie drugi po co te "przejściówki" znaczone zielonymi kółkami? Czy te prostokątne mogę wykręcić żeby pasowały przewody?

fot1 z forum:


Pompa kupiona:


To zaznaczone na zielono można wywalić :)

Opublikowano

z tym zbiorniczkiem jest naprawde bardzo ciasno, ale idzie upchnac, mi sie udalo, co do jezdzenia to w sumie nie zakopalem sie jeszcze nigdzie :)

Opublikowano (edytowane)

No mówię, ja u siebie wywaliłem te adaptery zaznaczone na zielono na zdjęciu wyżej :)

Panowie, od jakiegoś czasu wywala mi błąd widoczny na zdjęciu. zauważyłem że błąd wywala jak jest wilgoć, po deszczu czy (czasami) tak jak teraz jak w nocy jest chłodno a z rana rosa. Po deszczu wywala błąd za każdym razem po odpaleniu samochodu a przy chłodnych nocach różnie - tutaj jakiejś reguły nie zauważyłem. Jak już wywali błąd to czasami da się go skasować od razu a czasami po kilku dniach. Próbowałem odpinać wtyczki (przy świecącym się błędzie) przy sterowniku pod pod kanapą i nic to nie daje, po odpięciu sterownika przy pompie błąd od razu znika a po podpięciu wraca. Wie ktoś co może być? Sterownik przy pompie trzeba zawieźć do magika ew do wymiany? Vag za każdym razem łączy się bez problemów z ABSem


Ktoś coś?

Edytowane przez fanthomas18
Opublikowano
Dnia 31.10.2013 o 19:00, przemciotorun napisał:

Caly material jest od kolegi f16mysliwiec ktory montowal to u siebie, ja tylko zlozylem cale info do kupy i zrobilem tutka :) sam jestem w trakcie kompletowania gratow takze napewno dojdzie pare fotek wiecej....




Ten opis jest skierowany do aut w rocznikach 95-97 !!!





Wiec tak.... co to jes wogole EDS i jak to dziala tlumaczy chyba najlepiej ten filmik:




nalezy zmienic sterownik abs-u znajdujacy sie pod tylna kanapa na sterownik abs-eds o nr. 4D0 907 379 G
foto sterownika

oraz pompe na taka o nr. 4D0 614 111 F
Foto pompy:
KGrHqNo8FYCc5HBQN8lqspQ60_57_zpsb7b56529

w pompie ABS-EDS roznica jest taka ze wszystkie rurki od hydrauliki przychoda z boku a nie jak w pompie ABS ze dwie rurki sa przykrecone od gory..... dobrze jest tez zaopatrzyc sie w te dwie rurki z auta z ktorego jest pompa, poniewaz maja one wieksza srednice sruby ktora wkreca sie w pompe (w pompieABS-EDS sa wieksze dziury)

toczy sie to tylko do tych dwoch rurek z gory, reszta pasuje p&p

dalej musimy dolozyc 5 kabli i jeden przepiac

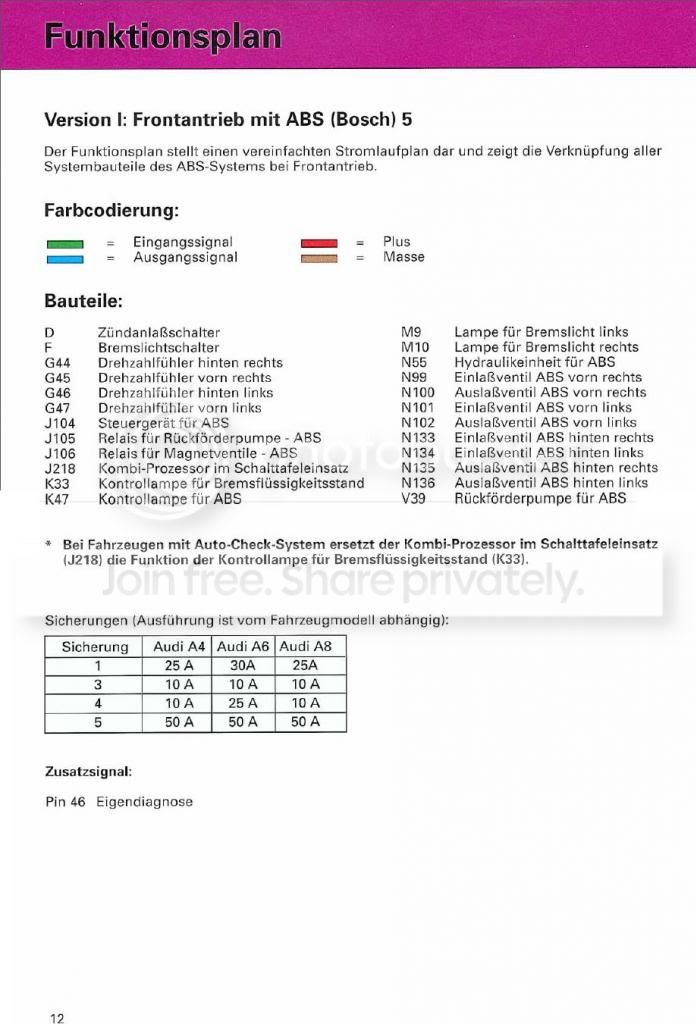

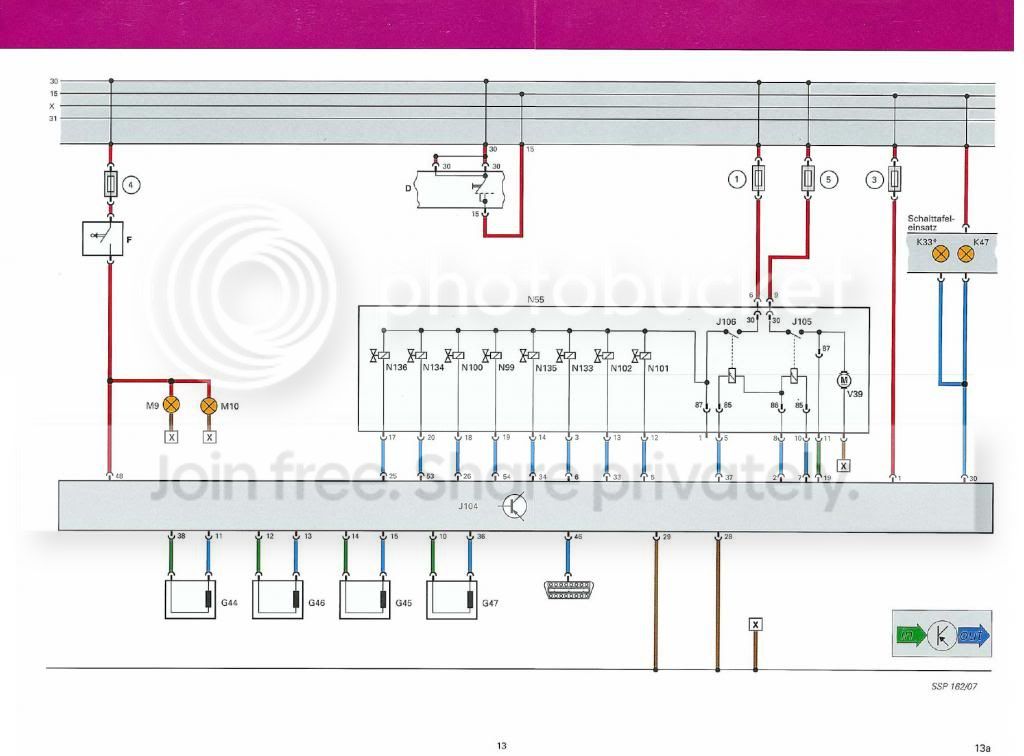

schemat i opis dla aut z ABS

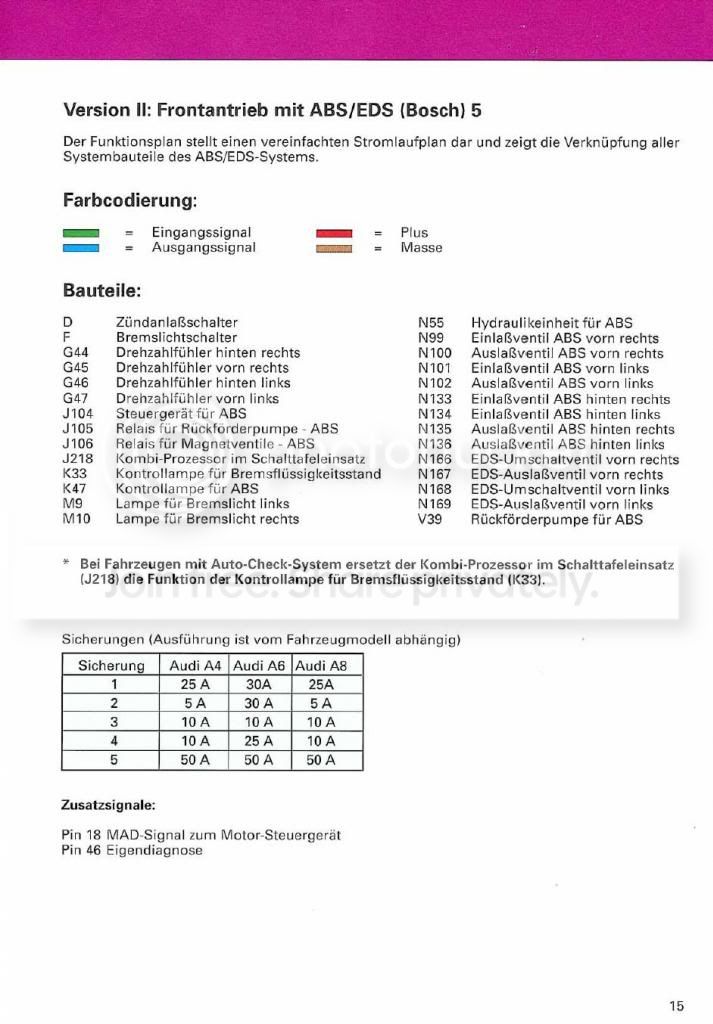

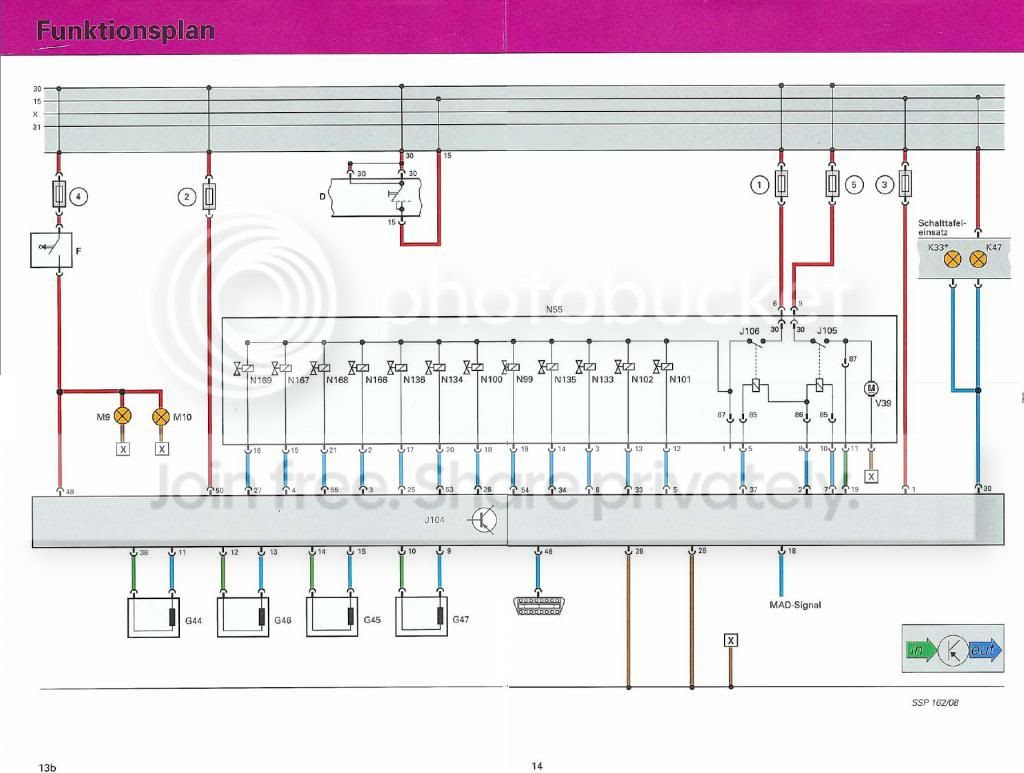

schemat i opis dla aut z ABS-EDS

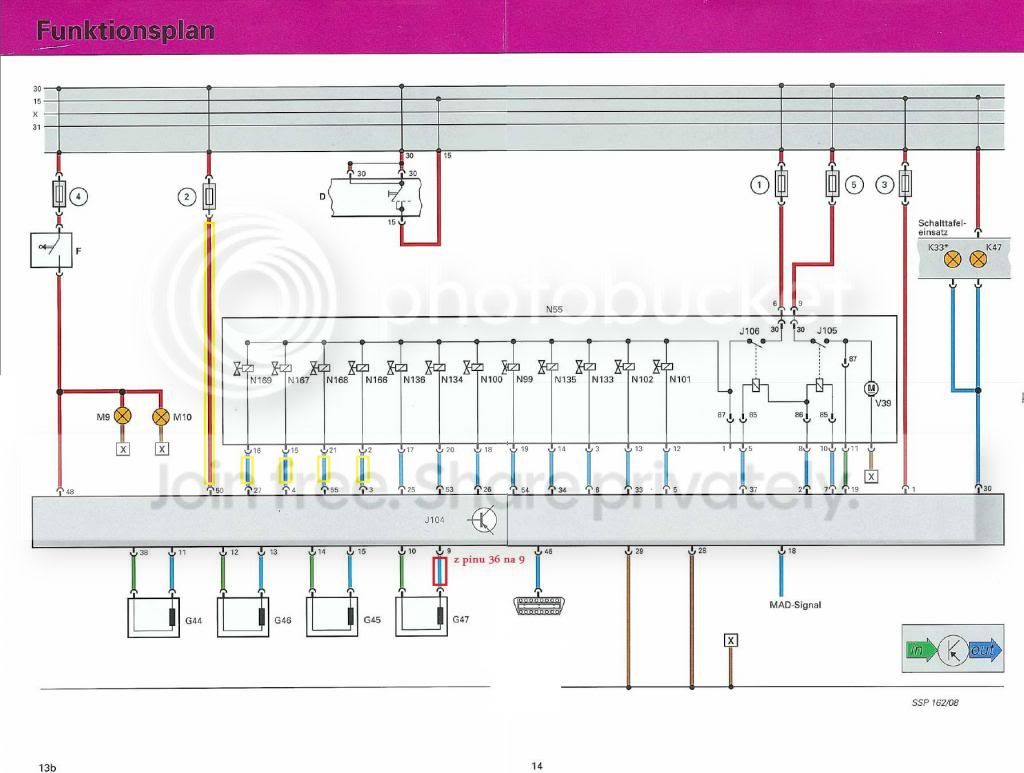

czyli po nalozeniu schematow na siebie wychodzi jakich przewodow brakuje i ktory trzeba przepiac

czyli:
podajemy na pin 50 w sterowniku przez bezpiecznik staly plus (zacisk 30)
ciagniemy kabel ze sterownika z pinu 27 do pompy pin 16
ciagniemy kabel ze sterownika z pinu 4 do pompy pin 15
ciagniemy kabel ze sterownika z pinu 55 do pompy pin 21
ciagniemy kabel ze sterownika z pinu 3 do pompy pin 2
przekladamy pin 36 na pin 9

tu jeszcze fotki ze zmieniona juz pompa na pompe z EDS

rozlozenie pinow we etyczce sterownika


i na koncu pozostaje nam odpowietrzyc uklad i cieszyc sie z ruszania w zime
