Montaż i podłączenie zasilania kamery samochodowej (rejestratora jazdy)

[sowiq 25]

Niedługo będę robił upgrade podłączenia zasilania kamerki samochodowej, ale zanim opiszę wersję 2., to pomyślałem, że komuś może przydać się opis sposobu, w jaki podłączyłem w pierwszej wersji.

Mam kamerę Mini 0906 (klik po opis) z Gearbest. W zestawie jest kamera na przód i na tył. Do tego długi kabel do połączenia ich razem. Jest też ładowarka samochodowa, ale moim zdaniem takie podłączenie pozostawia wiele do życzenia, jeśli chodzi o estetykę.

Ja podłączyłem to tak:

• kamerka z przodu przyklejona po stronie pasażera
• kabel micro USB-USB (razem z kablem do tylnej kamery) puściłem w górę i schowałem pod podsufitkę
• przeszedłem z kablami nad podsufitką, wciskając je delikatnie palcami, aż do słupka A
• po słupku przejście na stronę uszczelki drzwi i wciśnięcie kabli pod tapicerkę słupka (da się ją delikatnie odgiąć, miejsca tam jest całkiem sporo)
• wyjąłem boczek obok schowka pasażera, przeciągnąłem kable ze słupka
• kabel zasilający puściłem pod schowkiem do gniazda zapalniczki w konsoli. Kupiłem w to miejsce małą ładowarkę (taką, żeby praktycznie schowała się w gnieździe) z 2 gniazdami USB
• kabel do tylnej kamerki pociągnąłem niżej i puściłem do tyłu pod plastikowymi osłonami pod jednymi i drugimi drzwiami. Wystarczy lekko odgiąć je palcami, miejsca jest sporo
• potem w górę pod fotele z tyłu, przejście do boczku bagażnika po prawej stronie, potem w górę aż do zawiasu
• przy zawiasie włożyłem kabel pod plastikową osłonę (miejsca znowu całkiem sporo), a dalej już widać na zdjęciach



Według mnie montaż całkiem prosty i schludny. Kamerki nie rzucają się w oczy z zewnątrz (tylna w zasadzie nie jest w ogóle widoczna). Całość włącza się sama przy załączeniu zapłonu, wyłącza po wyłączeniu. Kable nie wiszą i są praktycznie niewidoczne. No i najważniejsze - w każdym momencie można wszystko zdemontować bez śladu. Szczególnie ważne dla osób posiadających ciągle gwarancje, albo mających auto w leasingu.

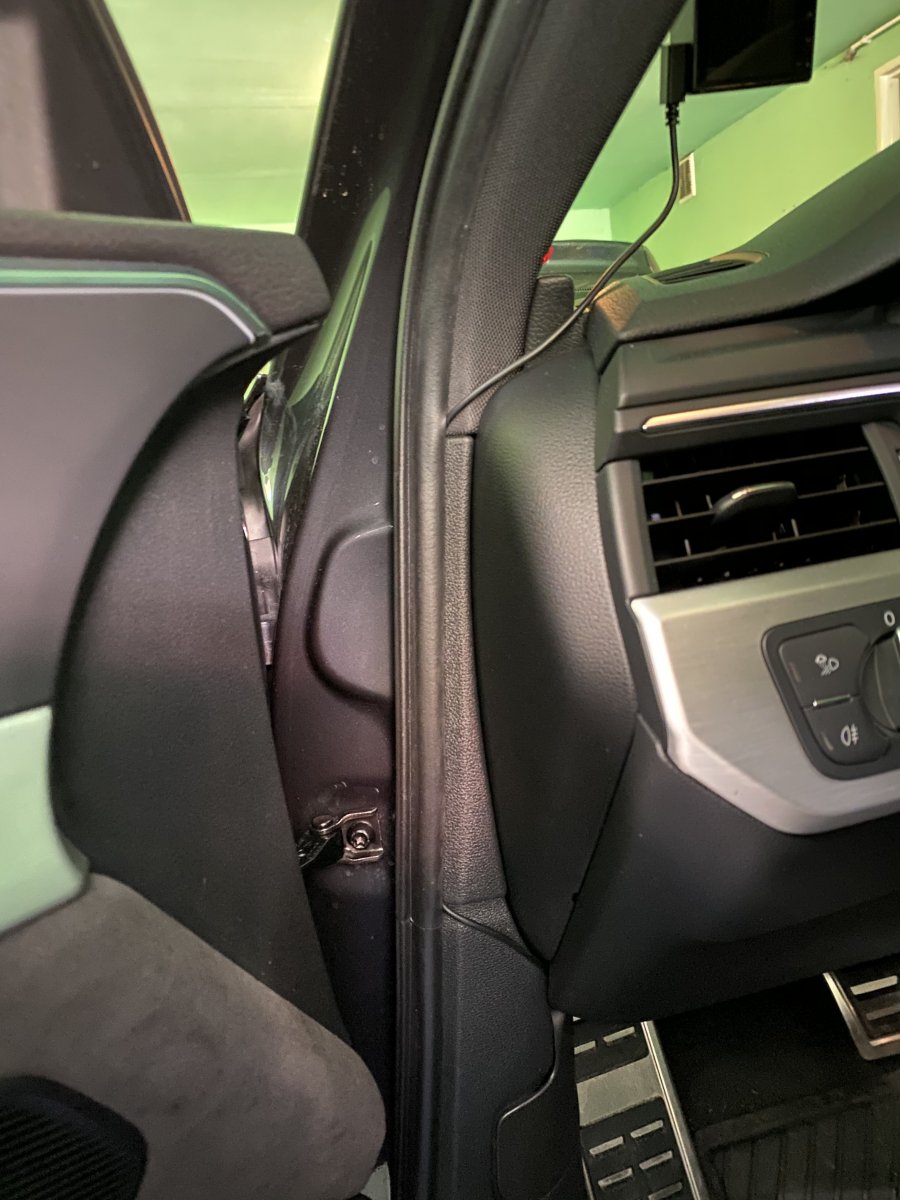

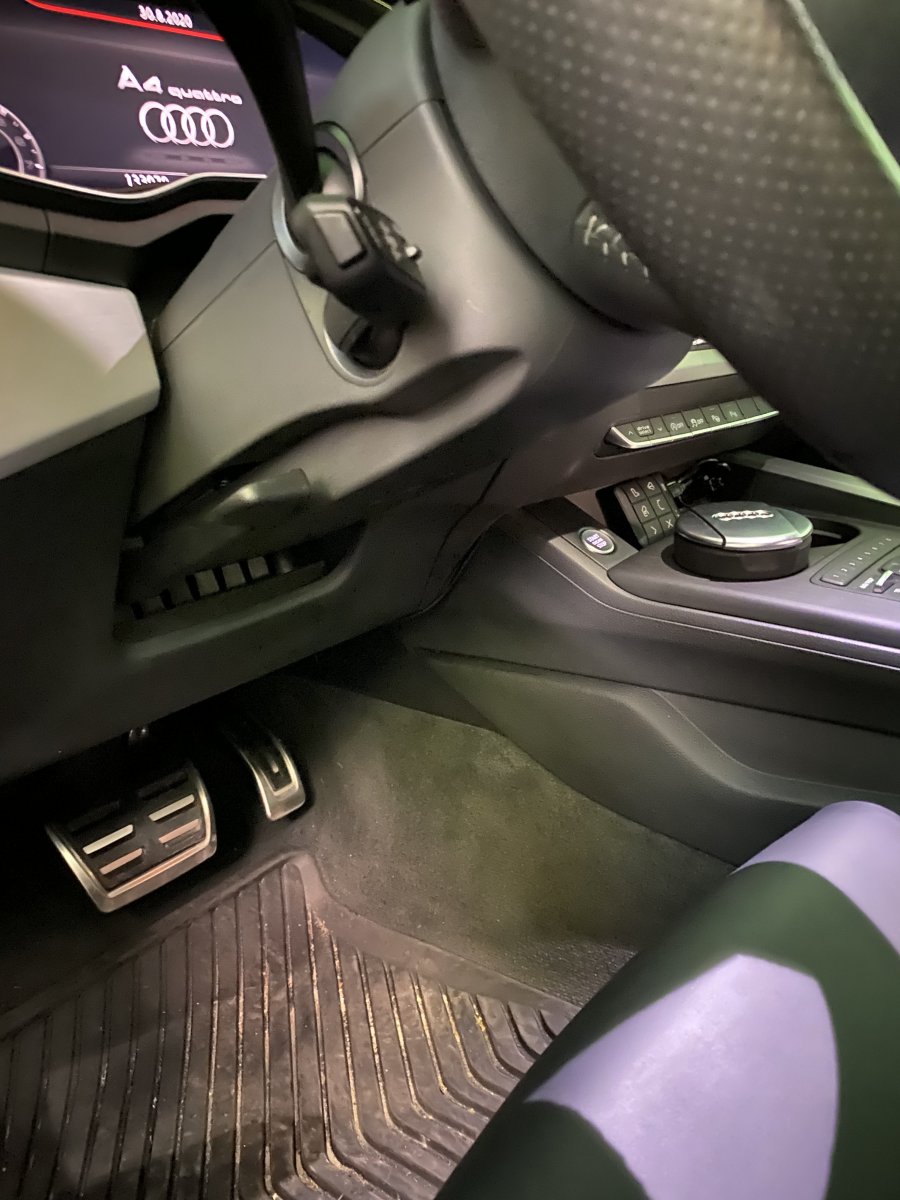

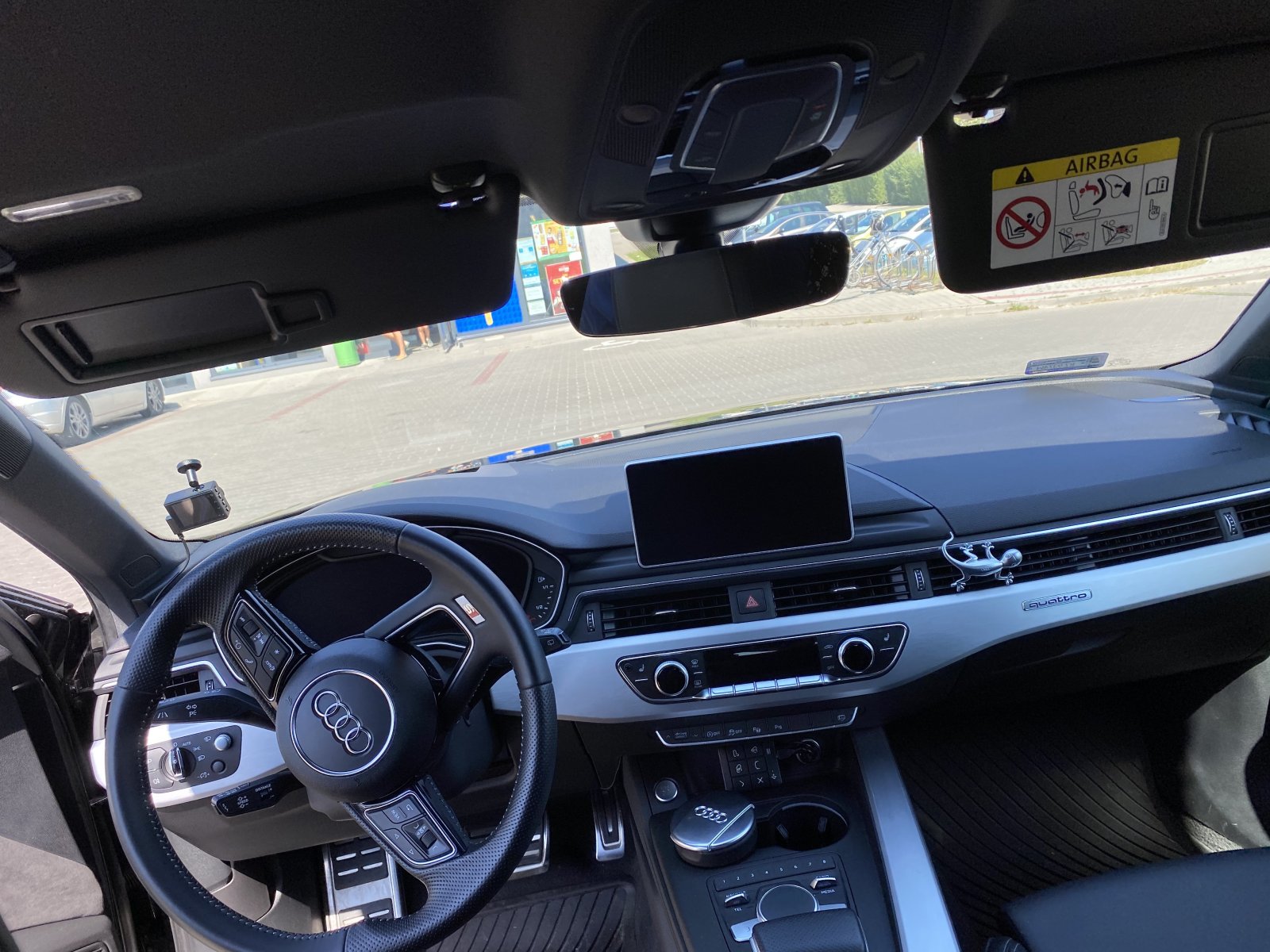

Załączam kilka zdjęć, żeby pokazać jak to wygląda w praktyce. Na zdjęciach widoczny również Yanosik GTR zamontowany na taśmę dwustronną przy tunelu. Jak widać, pasuje w tym miejscu idealnie. No i również włącza i wyłącza się automatycznie.



W planach mam montaż zasilania przez moduł, który umożliwia włączenie trybu parkingowego. Wrzucę tutaj opis jak już to zrobię.

[misku 7]

Dzięki za fajny opis i zdjęcia. Dobra robota!

[czarny69 27]

Przyda się!



PS Widzę, że Yanosik w tym samym miejscu co u mnie, idealnie tam wchodzi, co?

[sowiq 25]

Godzinę temu, czarny69 napisał:

idealnie tam wchodzi, co?

Jakby stamtąd był

[madry 1]

Ze swojej strony dodam, że przy wciskaniu kabla pomiędzy poszycie słupka, a szybę w taki sposób jak zrobił to sowiq u mnie pękła szyba czołowa:) Kabel był umieszczany plastikowym rozbierakiem do tapicerek, więc szyba nie została dociśnięta niczym twardym, ale fakt że jest tam bardzo ciasno wszystko spasowane. Polecam uważać.

[sowiq 25]

@madry Ty piszesz o szczelinie pomiędzy szybą a podsufitką, czy szybą a słupkiem?

Bo ja nie przeciskałem się pomiędzy słupkiem a szybą, tylko z kablem przeszedłem od strony drzwi, a potem pod uszczelką drzwi i delikatnie odginając tapicerkę słupka. Tam miejsca jest całkiem sporo, bo wchodzisz pod tapicerkę. Idąc od strony szyby rozpychasz wszystko tym kablem i wtedy faktycznie mogą powstać naprężenia. Więc takiego sposobu również nie polecam.

[madry 1]

2 godziny temu, sowiq napisał:

@madry Ty piszesz o szczelinie pomiędzy szybą a podsufitką, czy szybą a słupkiem?

Bo ja nie przeciskałem się pomiędzy słupkiem a szybą, tylko z kablem przeszedłem od strony drzwi, a potem pod uszczelką drzwi i delikatnie odginając tapicerkę słupka. Tam miejsca jest całkiem sporo, bo wchodzisz pod tapicerkę. Idąc od strony szyby rozpychasz wszystko tym kablem i wtedy faktycznie mogą powstać naprężenia. Więc takiego sposobu również nie polecam.

Ok, rozumiem, ja pisałem o szczelinie pomiędzy szybą, a słupkiem. U mnie "wypadek" miał miejsce zanim przeczytałem Twój topic, natomiast na zdjęciu wydawało mi się, że zrobiłeś tak samo jak ja, czego nie polecam:)

[Moskitos 0]

W dniu 15.07.2019 o 11:46, czarny69 napisał:

Przyda się!



PS Widzę, że Yanosik w tym samym miejscu co u mnie, idealnie tam wchodzi, co?



W dniu 15.07.2019 o 12:55, sowiq napisał:

Jakby stamtąd był

Nie macie problemu z zasięgiem GPS?

[czarny69 27]

9 godzin temu, Moskitos napisał:



Nie macie problemu z zasięgiem GPS?

Czasem mam, ale na ogół działa dobrze

[bar72 11]

Yanosik  na CarPlay pięknie śmiga

Edytowane 4 Stycznia 2020 przez bar72

[kuzzb 1]

Jak wrzuciłeś Yanosik  na CarPlay.

pozdrawiam kuzzb 507 828 000

[vvalery 116]

W dniu 12.12.2019 o 08:59, czarny69 napisał:

Czasem mam, ale na ogół działa dobrze

A z łapaniem GPRS ? U mnie dioda świeci potem mruga, potem świeci zamruga. Pali się ciągle w mieście a na trasie jak napisałem.

[egon47 39]

Ja dziś tak samo podłączyłem kamerkę przednią- kabel puściłem w słupku od strony drzwi pod uszczelka jak kolega wyżej. I tak się zastanawiam, czy przy wypadku jak wystrzelą poduszki to czy pasażer nie dostanie z kabla w twarz?

[Muskel1 1332]

15 godzin temu, egon47 napisał:

Ja dziś tak samo podłączyłem kamerkę przednią- kabel puściłem w słupku od strony drzwi pod uszczelka jak kolega wyżej. I tak się zastanawiam, czy przy wypadku jak wystrzelą poduszki to czy pasażer nie dostanie z kabla w

W najlepszym wypadku poduchy wytargają ze sobą wszystko na zewnątrz co stoi na drodze. Dlatego nie powinno się żadnych kabli czy czegokolwiek upychać pomiędzy poduszki a osłony. Jeżeli już to kable powinno się tam mocować do karoseri puszczając je powyżej lub poniżej poduszek i to tak, żeby się nie dyndały. Tak jak fabryczne wiązki.

To że pasażer dostanie w razie wystrzału kabel w twarz jest najmniejszym problemem tutaj. Powód, dla którego nie powinno się tych kabli tak upychać to to, że w zależności od tego co to za kabel, może się tak zdarzyć, że poducha sie nie rozwinie bo ją kabel bedzie gdzieś blokował. Jest to po prostu katgorycznie zabronione, instalowanie czekokolwieg w miejscach stojących na drodze do rozwijania sie poduszek. Nie od parady masz w tych miejscach oznaczenia AirBag. Sprawy z odpowiedzialnością karną już nie poruszę. Ale nie daj Boże ktoś zostanie z tego powodu cieżko ranny lub zginie i rzeczoznawca stwierdzi, że dlatego, że poducha nie rozwinęła sie prawidłowo i co za tym idzie nie spełniła swojej funkcji bo kabel to udaremnił.

Edytowane 31 Lipca 2020 przez Muskel1

[vvalery 116]

Ja to zrobiłem w inny sposób, bez pchania kabla w podsufitkę i słupek. Wszystko śmiga jak trzeba.

Edytowane 3 Września 2020 przez vvalery

[Rav333 0]

Cześć.

Będę się zabierał za montaż kamerki przód + tył. Zasilanie do przedniej kamerki mam już przemyślane, ale zastanawiam się na tyłem.

Wpadłem na pomysł żeby puścić kabel do tyłu pomiędzy podsufitką a dachem, zdejmując panel z oświetleniem kierowcy i pasażera. Pytanie jak podsufitka jest przymocowana do dachu w Avancie i czy jest tam miejsce żeby przepuścić kabel za pomocą np. drutu.

Nie ma tam jakiegoś wypełnienia lub podklejeń?

Zaoszczędziło by to przeciskania kabla przy uszczelkach i kurtynach lub po progach.

[Muskel1 1332]

Z tyłu w boczku bagażnika masz puszkę z bezpiecznikami. Tam możesz pobrać zasilanie.

[Rav333 0]

Godzinę temu, Muskel1 napisał(a):

Z tyłu w boczku bagażnika masz puszkę z bezpiecznikami. Tam możesz pobrać zasilanie.

Chodziło mi o przewód pomiędzy przednią a tylną kamerką. Przekazuje on obraz i zasilanie. Źle to opisałem powyżej.

[Muskel1 1332]

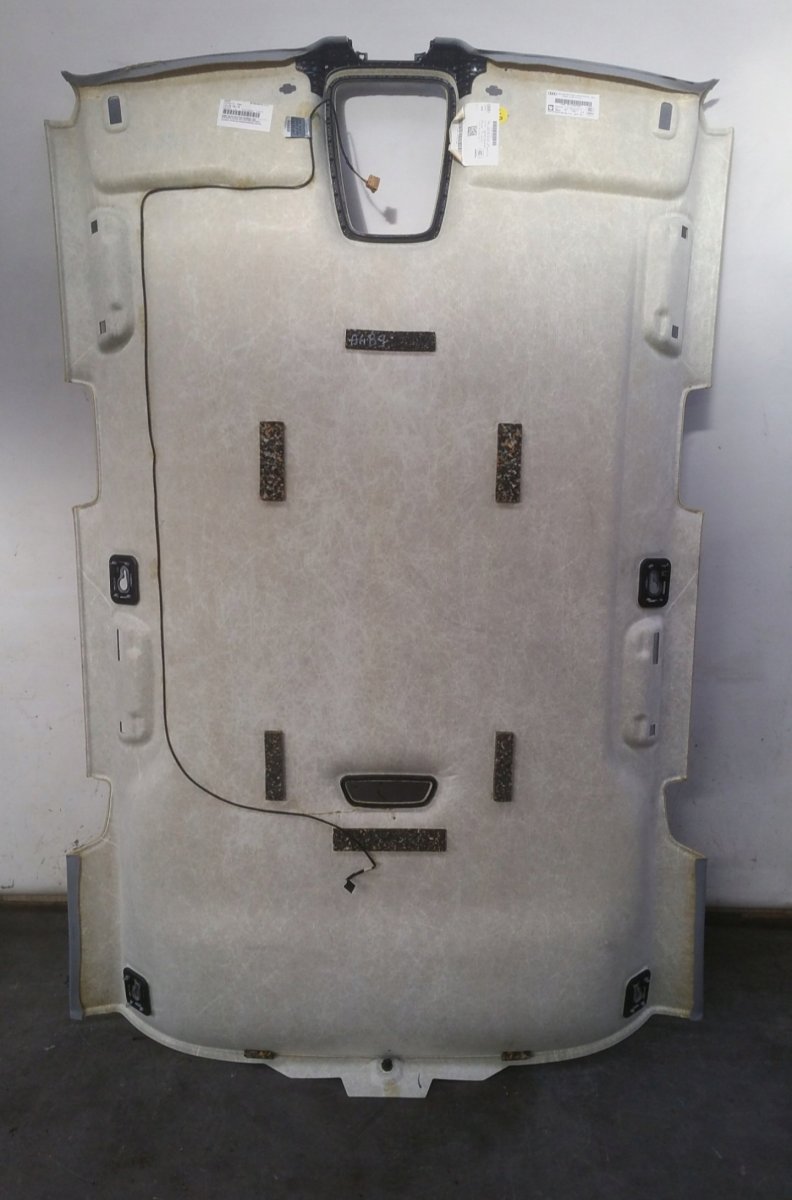

Tak wygląda podsufitka od spodu. Ma w niektórych miejscach takie gąbki, służące jako odstępy od blachy.

[Rav333 0]

O to mi chodziło. Dzięki. Wydaje mi się że spokojnie wejdzie tam kabel. W poprzednim aucie z kablami od kamerki poleciałem standardowo po słupkach. Teraz spróbuję pod dachem. Jak już zamontuję to dam znać jak wyszło.
