Problem z komunikacją modułu haka błąd 01517

[macieklfc]

Witam,

Mam problem z komunikacją z modułem haka. VCDS nie łączy sie w ogole z grupą 69. Porozbieralem troche, dobrałem sie do modułu, wyglada całkiem okej. Piny nie sa zaśniedziałe. Wiązka wyglada solidnie.

Macie jakies pomysły jak sprawdzić ten moduł?

Kodowanie jest poprawne - juz to sprawdziłem

Będę wdzięczny za kazdy pomysl

[Muskel1]

Napięcia pomierz przy sterowniku czy dochodzą. Wrzuć pełny autoscan.

[macieklfc]

Mógłbyś łopatologicznie wytłumaczyć np ktorą kostkę podpiąć do modułu (sa dwie) i na jakich pinach ma być napięcie?

sorki ze tak pytam ale jeśli chodzi o elektrykę to cieniuje

[macieklfc]

Jeśli chodzi o autoscan to ten błąd występuje w grupach 09, 17, 25, 76

[Muskel1]

Wrzuć pełny autoscan jako tekst a nie zdjęcia.

[Muskel1]

1 godzinę temu, macieklfc napisał(a):

Mógłbyś łopatologicznie wytłumaczyć np ktorą kostkę podpiąć do modułu (sa dwie) i na jakich pinach ma być napięcie?

sorki ze tak pytam ale jeśli chodzi o elektrykę to cieniuje

Masz dwie kostki przy sterowniku.

7 pinową i 14 pinową.

Napięcia i masę sprawdzasz na tej 7 pinowej.

Masę masz na pinie nr 2 brązowy przewód 2.5mm².

Napięcie stałe z bezpiecznika S227 sprawdzasz na pinie nr 1, czerwony przewód 2.5mm²

Napięcie po włączonym zapłonie sprawdzasz na pinie nr 5, czarny przewód 0.5mm².

Komunikacja po CAN :

CAN low pin nr 4, pomarańczowo-brązowy przewód 0.35mm²

CAN high pin nr 3, pomarańczowo-zielony przewód 0.35mm²



CAN high i CAN low idą z modułu centralnej elektryki.

CAN low z pinu  nr 12 32 pinowej wtyczki z MCE

CAN high z pinu nr 13 32 pinowej wtyczki z MCE.



[Muskel1]

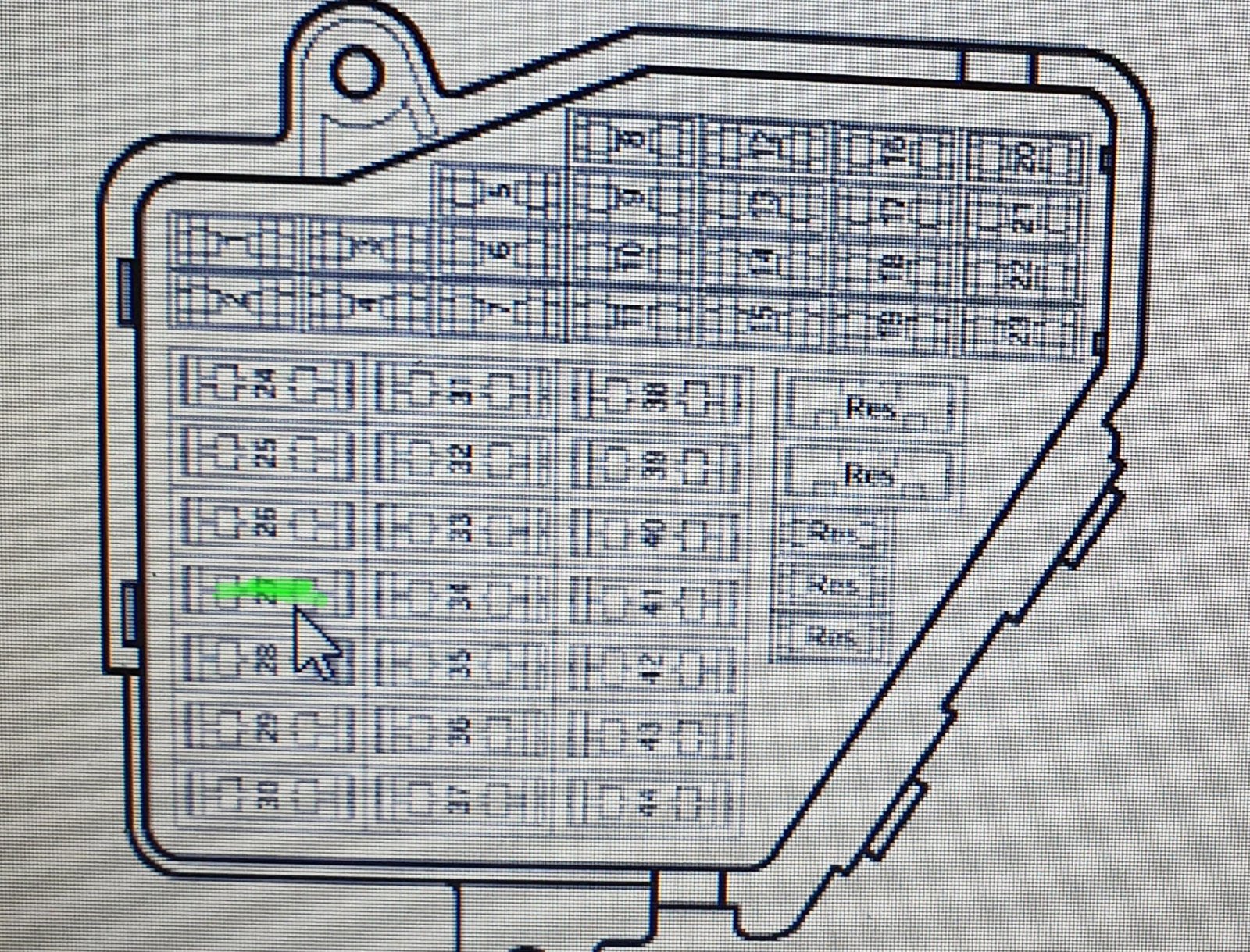

Sprawdź też bezpiecznik nr S227 czyli nr 27 w skrzynce bezpieczników po lewej stronie deski, jak otworzysz drzwi kierowcy.

[macieklfc]

Niedziela,01,Styczeñ,2023,18:18:36:00009
VCDS -- Emulator VAG/VAS pracuj¹cy w œrodowisku Windows, uruchomiony na Windows 10 x64
Wersja VCDS: AKP 21.3.0.0
Wersja danych: 20210309 DS325.0
www.vcds.pl

VIN: WAUZZZ8E76A247033   Numer rejestracyjny:

Typ podwozia: 8E (8E - Audi A4/S4/RS4 B6/B7 (2001 > 2008))
Skanowanie: 01 02 03 08 09 0F 11 15 16 17 18 25 36 37 45 46 55 56 57 65
          67 69 75 76 77

VIN: WAUZZZ8E76A247033   Przebieg: 267610km
-------------------------------------------------------------------------------
Adres 01: Silnik        Plik etykiet: 03G-906-016-BPW.clb
   Oznaczenie elementu SW: 03G 906 016 LQ    HW: 03G 906 016 KP
   Komponent: R4 2,0L EDC G000CG  0971
   Weryfikacja: --H02---    Numer seryjny:
   Kodowanie: 0000076
   Kod serwisu: WSC 21033 150 53952
   VCID: 7DF14CF324F16763A8-8028

Nie znaleziono b³êdów.
Kody gotowoœci: 0 0 0 0 0

-------------------------------------------------------------------------------
Adres 02: Skrzynia biegów        Plik etykiet: AKP\01J-927-156.clb
   Oznaczenie elementu SW: 8E1 910 155 F    HW: 01J 927 156 HT
   Komponent: V30 01J 2.0l PD RdW 0020
   Weryfikacja: 00000008    Numer seryjny: 00000000963224
   Kodowanie: 0000001
   Kod serwisu: WSC 06335 000 00000
   VCID: 295948A380F92BC3B4-807C

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 03: ABS/hamulce        Plik etykiet: 8E0-910-517.clb
   Oznaczenie elementu SW: 8E0 910 517 D    HW: 8E0 614 517 AK
   Komponent: ESP8 front      H06 0120
   Weryfikacja: 00000000    Numer seryjny: 00000000000000
   Kodowanie: 0004402
   Kod serwisu: WSC 06335 000 00000
   VCID: 285F4DA79BF312CBAB-807C

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 08: Klimatyzacja        Plik etykiet: 8E0-820-043.lbl
   Oznaczenie elementu: 8E0 820 043 BK
   Komponent:   A4 Klimaautomat   2832
   Kodowanie: 00000
   Kod serwisu: WSC 00000
   VCID: 6BD572AB1985F9D306-513C

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 09: Centr.zesp.elektr.        Plik etykiet: 8E0-907-279-8EC.lbl
   Oznaczenie elementu: 8E0 907 279 L
   Komponent: int. Lastmodul  ECE 0704
   Kodowanie: 10121
   Kod serwisu: WSC 06335
   VCID: 3B7582EB2965A953D6-4B32

Znaleziono 1 b³¹d:
01517 - Sterownik przy³¹czenia przyczepy / czujnika holowania (J345)
            49-00 - Brak komunikacji

-------------------------------------------------------------------------------
Adres 15: Airbag        Plik etykiet: 8E0-959-655-94.lbl
   Oznaczenie elementu SW: 8E0 959 655 G    HW: 8E0 959 655 G
   Komponent:    Airbag 9.41  H12 3730
   Weryfikacja: 91H12373    Numer seryjny: 0036M00BC58O
   Kodowanie: 0033622
   Kod serwisu: WSC 06335 000 00000
   VCID: 3B7582EB7A65A953D6-806E

   Podsystem 1 - Numer seryjny: 6332DRB4030408A4C

   Podsystem 2 - Numer seryjny: 6342DRB40311CD1ET

   Podsystem 3 - Numer seryjny: 6352ARB4010C06067

   Podsystem 4 - Numer seryjny: 6362ARB401098D86S

   Podsystem 5 - Numer seryjny: 63729RB40105E331A

   Podsystem 6 - Numer seryjny: 63829RB40105E35FR

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 16: Ko³o kierownicy        Plik etykiet: 8E0-953-549.lbl
   Oznaczenie elementu: 8E0 953 549 Q
   Komponent: Lenksáulenmodul     0601
   Kodowanie: 02042
   Kod serwisu: WSC 06335
   VCID: 4189F0034B89C3838C-4B18

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 17: Zest.wskaŸników        Plik etykiet: AKP\8E0-920-9xx-8EC.clb
   Oznaczenie elementu SW: 8E0 920 931 P    HW: 8E0 920 931 P
   Komponent: KOMBI+WFS 4     H12 0110
   Weryfikacja: 0110        Numer seryjny: 00000000000000
   Kodowanie: 0006041
   Kod serwisu: WSC 34567 215 34567
   VCID: 356194D35F417F2320-5178

Znaleziono 1 b³¹d:
01517 - Sterownik przy³¹czenia przyczepy / czujnika holowania (J345)
            004 - Brak sygna³u / brak komunikacji

-------------------------------------------------------------------------------
Adres 25: Immobiliser        Plik etykiet: AKP\8E0-920-9xx-8EC.clb
   Oznaczenie elementu SW: 8E0 920 931 P    HW: 8E0 920 931 P
   Komponent: KOMBI+WFS 4     H12 0110
   Weryfikacja: 0110        Numer seryjny: 00000000000000
   Kodowanie: 0006041
   Kod serwisu: WSC 34567 215 34567
   VCID: 356194D35F417F2320-515A

Znaleziono 1 b³¹d:
01517 - Sterownik przy³¹czenia przyczepy / czujnika holowania (J345)
            004 - Brak sygna³u / brak komunikacji

-------------------------------------------------------------------------------
Adres 46: Modu³ komfortu        Plik etykiet:. AKP\8E0-959-433-MAX.clb
   Oznaczenie elementu: 8E0 959 433 CD
   Komponent: Komfortgerát T01    4035
   Kodowanie: 07008
   Kod serwisu: WSC 06335
   VCID: 75E154D34FC13F23E0-4B18

   Podsystem 1 - Oznaczenie elementu: 8E1959801H
   Komponent: Tõrsteuer.FS BRM 0606

   Podsystem 2 - Oznaczenie elementu: 8E1959802H
   Komponent: Tõrsteuer.BF BRM 0606

   Podsystem 3 - Oznaczenie elementu: 8E0959801E
   Komponent: Tõrsteuer.HL BRM 0606

   Podsystem 4 - Oznaczenie elementu: 8E0959802E
   Komponent: Tõrsteuer.HR BRM 0606

2 - iloœæ znalezionych b³êdów. Oto one:
00955 - Kluczyk 1
            35-10 - - - Sporadyczny
01331 - Sterownik drzwi kierowcy (J386)
            80-10 - W jednoprzewodowym trybie pracy - Sporadyczny

-------------------------------------------------------------------------------
Adres 55: Zasiêg œwiate³        Plik etykiet: 8P0-907-357.lbl
   Oznaczenie elementu: 8P0 907 357 F
   Komponent: Dynamische LWR  H01 0010
   Weryfikacja: 00000001    Numer seryjny:
   Kodowanie: 0000005
   Kod serwisu: WSC 06335 000 00000
   VCID: 3D718CF36471A763E8-8068

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 56: Radio        Plik etykiet: 8E0-035-1xx-56.lbl
   Oznaczenie elementu: 8E0 035 186 D
   Komponent: concert II  GRO    0004
   Kodowanie: 01021
   Kod serwisu: WSC 06335
   VCID: 285F4DA7C8F312CBAB-4B32

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 76: Asyst.parkowania        Plik etykiet: 8E0-919-283-8EC.lbl
   Oznaczenie elementu SW: 8E0 919 283 D    HW: 8E0 919 283 D
   Komponent: Parkhilfe 4-Kan H06 0010
   Weryfikacja: 00H06000    Numer seryjny: 00067802020606
   Kodowanie: 0011014
   Kod serwisu: WSC 06335 000 00000
   VCID: 3169A0C3AB2953037C-5178

2 - iloœæ znalezionych b³êdów. Oto one:
01543 - Sygna³ ostrzegawczy systemu pomocy przy parkowaniu (H15)
            009 - Przerwa / zwarcie z mas¹
             Ramka zamro¿ona:
                    Stan b³êdu: 01101001
                    Priorytet b³êdu: 3
                    Czêstoœæ b³êdu: 1
                    Wew.licznik b³êdów: 172
                    WskaŸnik czasu: 0

01517 - Sterownik przy³¹czenia przyczepy / czujnika holowania (J345)
            004 - Brak sygna³u / brak komunikacji
             Ramka zamro¿ona:
                    Stan b³êdu: 01100100
                    Priorytet b³êdu: 4
                    Czêstoœæ b³êdu: 5
                    Wew.licznik b³êdów: 173
                    WskaŸnik czasu: 0

-------------------------------------------------------------------------------
Adres 77: Telefon        Plik etykiet: 8P0-862-335.lbl
   Oznaczenie elementu SW: 8P0 862 335 M    HW: 8P0 862 335 M
   Komponent: FSE_255x BT     H21 0200
   Weryfikacja: 00000001    Numer seryjny: 00000000417494
   Kodowanie: 0000511
   Kod serwisu: WSC 06335 000 00000
   VCID: 408FF5071083CA8B83-515A

Nie znaleziono b³êdów.

Koniec --------------------(Skanowanie trwa³o: 06:03)----------------------


[Muskel1]

Oprócz tego problemu ze sterownikiem haka, tylny buzzer od pdc ma przerwę lub zwarcie z masą. Odłączyłeś go przy rozbieraniu z tyłu?

PDC działa normalnie? Bo z tym błędem raczej nie powinien.

[macieklfc]

7 minut temu, Muskel1 napisał(a):

Oprócz tego problemu ze sterownikiem haka, tylny buzzer od pdc ma przerwę lub zwarcie z masą. Odłączyłeś go przy rozbieraniu z tyłu?

PDC działa normalnie? Bo z tym błędem raczej nie powinien.

PDC nie działa, zamówiłem juz wczoraj nowy buzzer.

Odnośnie haka to rzeczywiście był przepalony bezpiecznik nr 27 ale po wymianie nic sie nie zmieniło, tj błąd jak był tak jest - ciagle ten sam i brak połączenia z grupą 69. btw powinien sie wgl z nią łączyć czy nie?

[Muskel1]

Skoro bezpiecznik był przepalony to musiała być tego jakaś przyczyna. Może nowy Ci także przepaliło? Masz gdzieś zwarcie w wiązce lub sterownik jest uwalony. Normalnie VCDS powinien łączyć się z tym sterownikiem.

Edytowane 1 Stycznia 2023 przez Muskel1

[macieklfc]

3 minuty temu, Muskel1 napisał(a):

Skoro bezpiecznik był przepalony to musiała być tego jakaś przyczyna. Może nowy Ci także przepaliło? Masz gdzieś zwarcie w wiązce lub sterownik jest uwalony. Normalnie VCDS powinien się łączyć z tym sterownikiem.

przede wszystki dziekuję Ci za cierpliwość, że chce Ci się w ogóle uczestniczyć w dyskusji
już zgłupiałem całkiem. po skasowaniu błędów nie odpalałem auta, przeskanowałem jeszcze raz wszystko i teraz wygląda to tak jak poniżej, no ale dalej nie łączy sie z grupą 69...



Niedziela,01,Styczeñ,2023,18:51:05:00009
VCDS -- Emulator VAG/VAS pracuj¹cy w œrodowisku Windows, uruchomiony na Windows 10 x64
Wersja VCDS: AKP 21.3.0.0
Wersja danych: 20210309 DS325.0
www.vcds.pl

VIN: WAUZZZ8E76A247033   Numer rejestracyjny:

Typ podwozia: 8E (8E - Audi A4/S4/RS4 B6/B7 (2001 > 2008))
Skanowanie: 01 02 03 08 09 0F 11 15 16 17 18 25 36 37 45 46 55 56 57 65
          67 69 75 76 77

VIN: WAUZZZ8E76A247033   Przebieg: 267610km
-------------------------------------------------------------------------------
Adres 01: Silnik        Plik etykiet: 03G-906-016-BPW.clb
   Oznaczenie elementu SW: 03G 906 016 LQ    HW: 03G 906 016 KP
   Komponent: R4 2,0L EDC G000CG  0971
   Weryfikacja: --H02---    Numer seryjny:
   Kodowanie: 0000076
   Kod serwisu: WSC 21033 150 53952
   VCID: 7DF14CF324F16763A8-8028

Nie znaleziono b³êdów.
Kody gotowoœci: 0 0 1 1 1

-------------------------------------------------------------------------------
Adres 02: Skrzynia biegów        Plik etykiet: AKP\01J-927-156.clb
   Oznaczenie elementu SW: 8E1 910 155 F    HW: 01J 927 156 HT
   Komponent: V30 01J 2.0l PD RdW 0020
   Weryfikacja: 00000008    Numer seryjny: 00000000963224
   Kodowanie: 0000001
   Kod serwisu: WSC 06335 000 00000
   VCID: 295948A380F92BC3B4-807C

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 03: ABS/hamulce        Plik etykiet: 8E0-910-517.clb
   Oznaczenie elementu SW: 8E0 910 517 D    HW: 8E0 614 517 AK
   Komponent: ESP8 front      H06 0120
   Weryfikacja: 00000000    Numer seryjny: 00000000000000
   Kodowanie: 0004402
   Kod serwisu: WSC 06335 000 00000
   VCID: 285F4DA79BF312CBAB-807C

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 08: Klimatyzacja        Plik etykiet: 8E0-820-043.lbl
   Oznaczenie elementu: 8E0 820 043 BK
   Komponent:   A4 Klimaautomat   2832
   Kodowanie: 00000
   Kod serwisu: WSC 00000
   VCID: 6BD572AB1985F9D306-513C

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 09: Centr.zesp.elektr.        Plik etykiet: 8E0-907-279-8EC.lbl
   Oznaczenie elementu: 8E0 907 279 L
   Komponent: int. Lastmodul  ECE 0704
   Kodowanie: 10121
   Kod serwisu: WSC 06335
   VCID: 3B7582EB2965A953D6-4B32

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 15: Airbag        Plik etykiet: 8E0-959-655-94.lbl
   Oznaczenie elementu SW: 8E0 959 655 G    HW: 8E0 959 655 G
   Komponent:    Airbag 9.41  H12 3730
   Weryfikacja: 91H12373    Numer seryjny: 0036M00BC58O
   Kodowanie: 0033622
   Kod serwisu: WSC 06335 000 00000
   VCID: 3B7582EB7A65A953D6-806E

   Podsystem 1 - Numer seryjny: 6332DRB4030408A4C

   Podsystem 2 - Numer seryjny: 6342DRB40311CD1ET

   Podsystem 3 - Numer seryjny: 6352ARB4010C06067

   Podsystem 4 - Numer seryjny: 6362ARB401098D86S

   Podsystem 5 - Numer seryjny: 63729RB40105E331A

   Podsystem 6 - Numer seryjny: 63829RB40105E35FR

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 16: Ko³o kierownicy        Plik etykiet: 8E0-953-549.lbl
   Oznaczenie elementu: 8E0 953 549 Q
   Komponent: Lenksáulenmodul     0601
   Kodowanie: 02042
   Kod serwisu: WSC 06335
   VCID: 4189F0034B89C3838C-4B32

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 17: Zest.wskaŸników        Plik etykiet: AKP\8E0-920-9xx-8EC.clb
   Oznaczenie elementu SW: 8E0 920 931 P    HW: 8E0 920 931 P
   Komponent: KOMBI+WFS 4     H12 0110
   Weryfikacja: 0110        Numer seryjny: 00000000000000
   Kodowanie: 0006041
   Kod serwisu: WSC 34567 215 34567
   VCID: 356194D35F417F2320-5178

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 25: Immobiliser        Plik etykiet: AKP\8E0-920-9xx-8EC.clb
   Oznaczenie elementu SW: 8E0 920 931 P    HW: 8E0 920 931 P
   Komponent: KOMBI+WFS 4     H12 0110
   Weryfikacja: 0110        Numer seryjny: 00000000000000
   Kodowanie: 0006041
   Kod serwisu: WSC 34567 215 34567
   VCID: 356194D35F417F2320-5178

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 46: Modu³ komfortu        Plik etykiet:. AKP\8E0-959-433-MAX.clb
   Oznaczenie elementu: 8E0 959 433 CD
   Komponent: Komfortgerát T01    4035
   Kodowanie: 07008
   Kod serwisu: WSC 06335
   VCID: 75E154D34FC13F23E0-4B32

   Podsystem 1 - Oznaczenie elementu: 8E1959801H
   Komponent: Tõrsteuer.FS BRM 0606

   Podsystem 2 - Oznaczenie elementu: 8E1959802H
   Komponent: Tõrsteuer.BF BRM 0606

   Podsystem 3 - Oznaczenie elementu: 8E0959801E
   Komponent: Tõrsteuer.HL BRM 0606

   Podsystem 4 - Oznaczenie elementu: 8E0959802E
   Komponent: Tõrsteuer.HR BRM 0606

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 55: Zasiêg œwiate³        Plik etykiet: 8P0-907-357.lbl
   Oznaczenie elementu: 8P0 907 357 F
   Komponent: Dynamische LWR  H01 0010
   Weryfikacja: 00000001    Numer seryjny:
   Kodowanie: 0000005
   Kod serwisu: WSC 06335 000 00000
   VCID: 3D718CF36471A763E8-8068

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 56: Radio        Plik etykiet: 8E0-035-1xx-56.lbl
   Oznaczenie elementu: 8E0 035 186 D
   Komponent: concert II  GRO    0004
   Kodowanie: 01021
   Kod serwisu: WSC 06335
   VCID: 285F4DA7C8F312CBAB-4B32

Nie znaleziono b³êdów.

-------------------------------------------------------------------------------
Adres 76: Asyst.parkowania        Plik etykiet: 8E0-919-283-8EC.lbl
   Oznaczenie elementu SW: 8E0 919 283 D    HW: 8E0 919 283 D
   Komponent: Parkhilfe 4-Kan H06 0010
   Weryfikacja: 00H06000    Numer seryjny: 00067802020606
   Kodowanie: 0011014
   Kod serwisu: WSC 06335 000 00000
   VCID: 3169A0C3AB2953037C-5178

Znaleziono 1 b³¹d:
01543 - Sygna³ ostrzegawczy systemu pomocy przy parkowaniu (H15)
            009 - Przerwa / zwarcie z mas¹

-------------------------------------------------------------------------------
Adres 77: Telefon        Plik etykiet: 8P0-862-335.lbl
   Oznaczenie elementu SW: 8P0 862 335 M    HW: 8P0 862 335 M
   Komponent: FSE_255x BT     H21 0200
   Weryfikacja: 00000001    Numer seryjny: 00000000417494
   Kodowanie: 0000511
   Kod serwisu: WSC 06335 000 00000
   VCID: 408FF5071083CA8B83-5178

Nie znaleziono b³êdów.

Koniec --------------------(Skanowanie trwa³o: 06:13)----------------------


[Muskel1]

Odpal auto niech pochodzi. Jak masz to podłącz przyczepkę. Zgaś silnik i wykonaj ponownie autoscan. Sprawdź ponownie bezpiecznik nr 27.

Gdzieś jest problem z komunikacją. Spróbuj także bezpośrednio połączyć się ze sterownikiem 69, wybierajâc go w VCDS i wchodząc w niego.

Edytowane 1 Stycznia 2023 przez Muskel1

[macieklfc]

2 minuty temu, Muskel1 napisał(a):

Odpal auto niech pochodzi. Jak masz to podłącz przyczepkę. Zgaś silnik i wykonaj ponownie autoscan. Sprawdź ponownie bezpiecznik nr 27.

Gdzieś jest problem z komunikacją. Spróbuj także bezpośrednio połączyć się ze sterownikiem 69, wybierajâc go w VCDS i wchodząc w niego.

próbowałem bezpośrednio wchodzić, tez nic z tego.

Jutro podepnę przyczepkę i zobaczymy co sie zadzieje. Jutro pod wieczor opisze co nowego sie wydarzyło. Dzieki

[Muskel1]

Posprawdzaj także czy do wtyczki dochodzą napięcia tak jak w opisie u góry.

[Banan]

w B6/B7 nie ma diagnozy modułu haka dlatego jest on niedostępny przy próbach połączenia

Edytowane 1 Stycznia 2023 przez Banan

[Muskel1]

9 godzin temu, Banan napisał(a):

w B6/B7 nie ma diagnozy modułu haka dlatego jest on niedostępny przy próbach połączenia

Przyznam szczerze, że całkiem mi to umkęło. Byłem przekonany, że jest jak w B8 i B9

[macieklfc]

17 godzin temu, Muskel1 napisał(a):

Masz dwie kostki przy sterowniku.

7 pinową i 14 pinową.

Napięcia i masę sprawdzasz na tej 7 pinowej.

Masę masz na pinie nr 2 brązowy przewód 2.5mm².

Napięcie stałe z bezpiecznika S227 sprawdzasz na pinie nr 1, czerwony przewód 2.5mm²

Napięcie po włączonym zapłonie sprawdzasz na pinie nr 5, czarny przewód 0.5mm².

Komunikacja po CAN :

CAN low pin nr 4, pomarańczowo-brązowy przewód 0.35mm²

CAN high pin nr 3, pomarańczowo-zielony przewód 0.35mm²



CAN high i CAN low idą z modułu centralnej elektryki.

CAN low z pinu  nr 12 32 pinowej wtyczki z MCE

CAN high z pinu nr 13 32 pinowej wtyczki z MCE.



okej więc sprawy mają sie tak:

1. napięcie z bezpiecznika, PIN 1 pomiar 12,17V

2. napięcie po zapłonie PIN 5 pomiar 11,93V

3. CAN low PIN 4 pomiar 4,55V

4. CAN high PIN 3 pomiar 0,55V



błąd znowu sie pojawił. Zamowie nowy sterownik, podmienię i wówczas zobaczę, moze wina sterownika.



dodatkowo zauważyłem ze bezpiecznik 33 sie przepala po kilkunastu sekundach od włożenia nowego, odpowiada za zapalniczkę, ale to nie ma chyba żadnego związku z hakiem.

[Muskel1]

Możliwe, że sterownik ma usterkę.

[macieklfc]

W dniu 1.01.2023 o 23:34, Banan napisał(a):

w B6/B7 nie ma diagnozy modułu haka dlatego jest on niedostępny przy próbach połączenia

nawet jeśli ręcznie próbuje wejść w grupę 69 to sie nie uda w B7?
